蜂鸟无线串口模块怎么用？
STM32/51通信、参数设置、配对和校验示例

很多客户第一次用无线串口模块，第一反应都是：是不是把原来的串口线换成无线就行？

大方向没错。只是无线链路会重新打包，模块也是半双工收发，接收端字节间隔可能不均匀。所以项目真正稳定，不只靠“能收到数据”，还要把供电、PCB、参数一致性、地址 ID 和数据校验一起考虑进去。

本文以蜂鸟无线的灵-TR5mini-T 为例，说明 2.4GHz 无线串口模块的基本用法，并给出 STM32、51 单片机、串口指令设置、配对和校验的参考例程。

一、先看清 灵-TR5mini-T 的工作边界

灵-TR5mini-T 是一款微型 2.4GHz 无线串口收发模块，采用 GFSK 调制，自带陶瓷天线。模块对 MCU 侧提供 UART TTL 串口，MCU 只需要按串口方式收发数据；模块内部负责把串口数据打包，通过 2.4GHz 无线链路发出去。

使用时要记住几个关键点：

• 供电电压：2.2-3.6V，典型 3.3V。
• 串口电平：TTL 电平，注意不要直接接 5V 串口电平。
• 默认通信波特率：9600bps。
• 设置模式波特率：强制 9600bps，8N1，和当前无线通信波特率无关。
• 工作频段：2400-2527MHz，128 个信道可设，默认信道 0x53，对应 2483MHz。
• 空中速率：250kbps，和 UART 波特率不是同一个参数。
• 模块是半双工通信，不建议两端同时发送。
• 模块内部会按随机数据量重新打包，空中包一次最多 7 个字节；接收端收到的字节间隔可能不均匀。

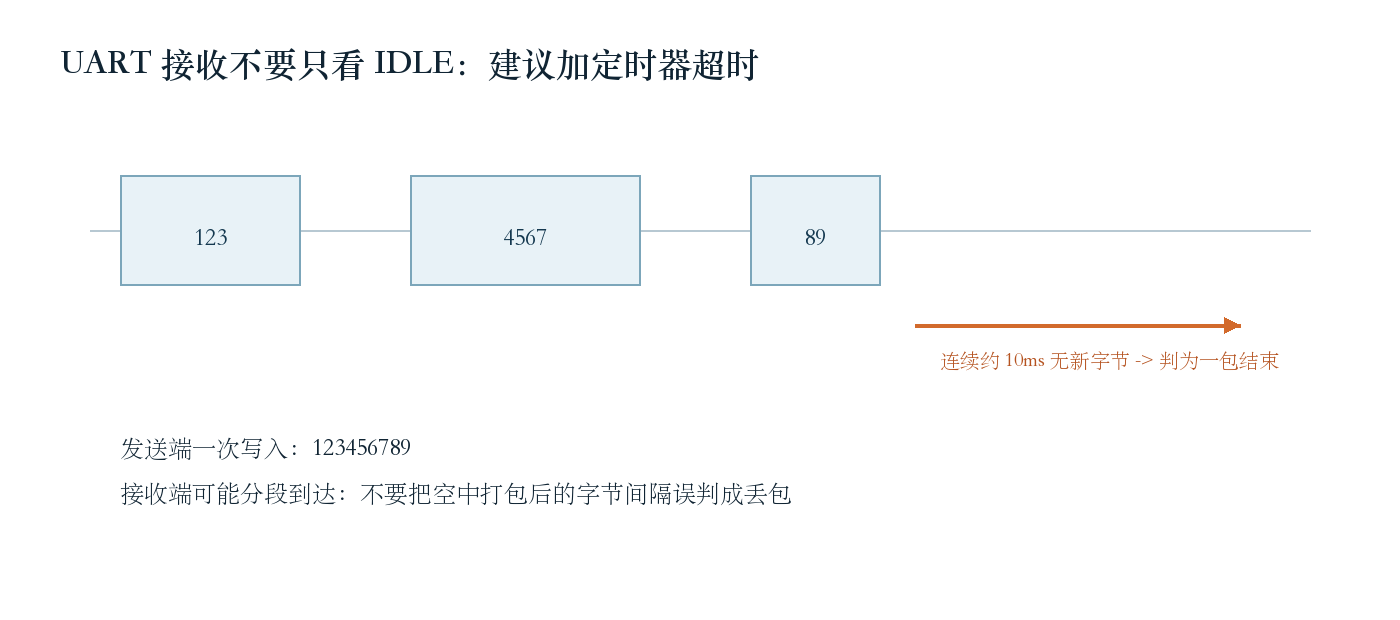

最后一点很重要。比如发送端一次通过 UART 发送 123456789，接收端最终能收到这 9 个字节，但它可能不是以“连续无间隔的一整包”形式到达 MCU。工程上建议接收端用“串口接收 + 定时器超时”来判断一包结束，例如连续 10ms 没有新字节，再认为当前业务包接收完成。

二、硬件连接：通信模式、设置模式、休眠模式

灵-TR5mini-T 常用引脚如下：

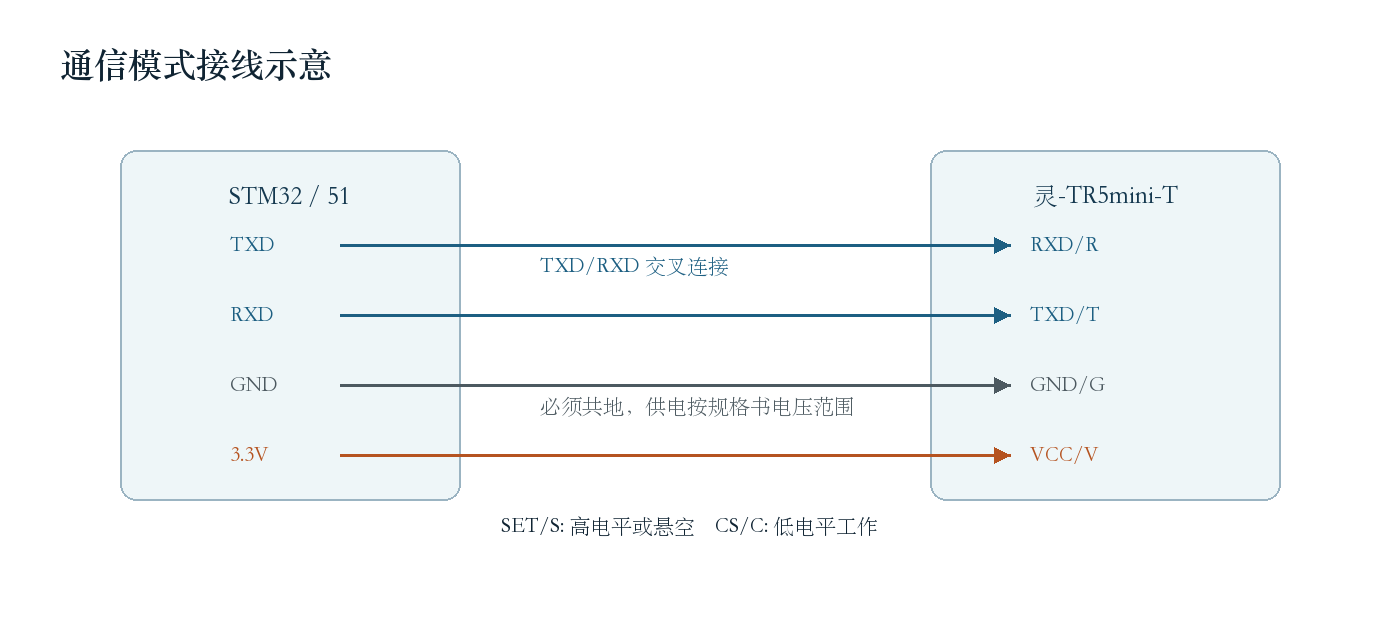

通信模式接法：

MCU TXD  -> 灵-TR5mini-T RXD/R
MCU RXD  <- 灵-TR5mini-T TXD/T
MCU GND  -> 灵-TR5mini-T GND/G
3.3V     -> 灵-TR5mini-T VCC/V
SET/S    -> 高电平或悬空
CS/C     -> 低电平

设置模式接法：

SET/S -> 低电平
CS/C  -> 低电平
UART  -> 9600bps, 8 data bits, no parity, 1 stop bit

休眠模式：

CS/C -> 高电平或悬空

从休眠唤醒到工作，规格书给出的典型时间约 12ms；上电初始化后，建议等待约 0.5s 再开始通信。设置参数完成后，把 SET 拉高回到通信模式，也建议等待约 0.5s 再收发数据。

三、STM32 发送 123456789 示例

下面示例使用 STM32 HAL 库。假设 灵-TR5mini-T 使用默认 9600bps，MCU 的 USART1 已初始化为 9600、8N1。

发送端代码：

#include "main.h"
#include <string.h>

extern UART_HandleTypeDef huart1;

void TR5mini_Send_Test(void)
{
    /* 测试数据：发送端 MCU 通过 UART 写入模块 RXD/R 引脚 */
    const uint8_t data[] = "123456789";

    /*
     * sizeof(data) 包含字符串末尾的 '\0'，
     * 所以实际发送长度要减 1，只发送 9 个 ASCII 字节。
     */
    HAL_UART_Transmit(&huart1, (uint8_t *)data, sizeof(data) - 1, 100);
}

接收端如果只验证透传是否成功，可以先用串口助手连接接收端模块的 TXD/RXD；如果接到 STM32，建议不要只依赖 UART IDLE 中断直接判包，而是加一个定时器超时。

接收端参考逻辑：

#include "main.h"
#include <string.h>
#include <stdint.h>

extern UART_HandleTypeDef huart1;

#define RX_BUF_SIZE 64

static uint8_t rx_buf[RX_BUF_SIZE];          /* 接收缓存，保存收到的 UART 字节 */
static uint8_t rx_ch = 0;                    /* HAL 每次中断接收 1 个字节 */
static volatile uint16_t rx_len = 0;         /* 当前已经收到的字节数 */
static volatile uint32_t last_rx_tick = 0;   /* 最近一次收到字节的时间 */

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if (huart == &huart1) {
        if (rx_len < RX_BUF_SIZE) {
            /* 先把本次收到的字节放进缓存，再继续打开下一次接收 */
            rx_buf[rx_len++] = rx_ch;
        }

        /* 记录最后一个字节到达时间，后面用来做超时判包 */
        last_rx_tick = HAL_GetTick();

        /* 重新启动 1 字节中断接收，否则只能收到第 1 个字节 */
        HAL_UART_Receive_IT(&huart1, &rx_ch, 1);
    }
}

void TR5mini_Rx_Start(void)
{
    /* 上电或初始化 UART 后调用一次，开始接收第 1 个字节 */
    rx_len = 0;
    HAL_UART_Receive_IT(&huart1, &rx_ch, 1);
}

void TR5mini_Rx_Poll(void)
{
    /*
     * 连续 10ms 没有新字节，就认为当前一包数据已经收完。
     * 无线模块内部会分包转发，实际产品建议再配合帧头、长度和 CRC。
     */
    if (rx_len > 0 && (HAL_GetTick() - last_rx_tick) >= 10) {
        if (rx_len == 9 && memcmp(rx_buf, "123456789", 9) == 0) {
            /* 收到完整测试数据，可在这里点亮 LED 或执行业务动作 */
        }

        /* 处理完一包后清空长度，准备接收下一包 */
        rx_len = 0;
    }
}

工程提示：上面代码是演示“10ms 无新字节认为一包结束”的思路。实际项目里，最好使用后文的帧头、长度和 CRC 来判断一帧是否完整。

四、51 单片机发送 123456789 示例

下面以传统 8051、11.0592MHz 晶振、9600bps 为例。灵-TR5mini-T 默认 9600bps，所以不改模块参数也能测试。

#include <reg52.h>

void Uart_Init_9600(void)
{
    SCON = 0x50;      /* 8位 UART，可变波特率，允许接收 */
    TMOD &= 0x0F;
    TMOD |= 0x20;    /* 定时器1，方式2，8位自动重装 */
    TH1 = 0xFD;      /* 11.0592MHz 下 9600bps */
    TL1 = 0xFD;      /* 初值同 TH1 */
    TR1 = 1;         /* 启动定时器1，串口波特率开始工作 */
    ES = 0;          /* 本例只演示发送，先关闭串口中断 */
}

void Uart_Send_Byte(unsigned char dat)
{
    SBUF = dat;      /* 写入发送缓冲寄存器，硬件开始发送 */
    while (TI == 0); /* 等待本字节发送完成 */
    TI = 0;          /* 清发送完成标志，准备发送下一个字节 */
}

void Uart_Send_String(const char *s)
{
    while (*s) {
        /* 逐字节发送，直到遇到字符串结束符 '\0' */
        Uart_Send_Byte((unsigned char)*s++);
    }
}

void main(void)
{
    unsigned int i;

    Uart_Init_9600();

    while (1) {
        /* 通过 51 的 TXD 发给灵-TR5mini-T，模块再无线转发 */
        Uart_Send_String("123456789");

        /* 简单延时，避免一直占用无线链路 */
        /* 实际项目可换成定时器或业务触发 */
        for (i = 0; i < 60000; i++);
    }
}

如果使用 12MHz 或其他晶振，定时器重装值需要重新计算。接线时同样是 51 TXD 接模块 RXD，51 RXD 接模块 TXD，并且共地。

五、串口指令设置参数示例

灵-TR5mini-T 支持通过上位机软件或串口指令设置参数。用 MCU 或串口助手设置时，先进入设置模式：

SET/S = 低电平
CS/C  = 低电平
串口  = 9600bps, 8N1

参数设置帧固定 18 字节，格式如下：

波特率字段对应关系：

发射功率字段对应关系：

规格书示例写参数命令：

AA 5A 00 00 12 34 00 01 00 04 00 53 00 00 00 12 00 B4

含义如下：

• AA 5A：写参数帧头。
• 12 34：Net ID，发送端和接收端必须一致。
• 01：发射功率，对应 6dBm。
• 04：串口波特率 9600bps。
• 53：RF 信道，十进制 83，对应 2483MHz。
• 12：本包长度，固定 0x12，即 18 字节。
• B4：前 17 字节校验和的低 8 位。

模块收到后，蓝色 LED 会闪一下，并返回类似：

AA 5B 4C 05 12 34 00 01 00 04 00 53 00 00 00 12 00 06

返回帧头从 AA 5A 变为 AA 5B，Product ID 会变为厂家默认编号，其余关键参数按命令回显。

查询参数命令：

AA 5C 00 00 00 00 00 00 00 00 00 00 00 00 00 12 00 18

查询版本号命令：

AA 5D 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 07

恢复出厂默认参数命令：

AA 5A 00 00 00 00 00 00 00 04 00 53 00 00 00 12 00 6D

写指令时要特别注意两点：

1. CheckSum 是前 17 字节相加后取低 8 位，不能漏算保留字节。
2. 多组模块互不干扰时，优先同时区分 Net ID 和 RF 信道。Net ID 相当于软件分组，信道相当于频率分组。

信道不要使用 16 的倍数和 0，例如 0x00、0x10、0x40 这类信道不建议使用。

STM32 发送设置命令示例：

uint8_t tr5mini_cfg[] = {
    0xAA, 0x5A,       /* 写参数命令帧头 */
    0x00, 0x00,       /* Product ID：设置时填 0 即可 */
    0x12, 0x34,       /* Net ID：两端一致才能通信 */
    0x00,             /* 保留字节 */
    0x01,             /* RF Power：6dBm */
    0x00,             /* 保留字节 */
    0x04,             /* Baud：9600bps */
    0x00,             /* 保留字节 */
    0x53,             /* RF Channel：2483MHz */
    0x00, 0x00, 0x00, /* 保留字节 */
    0x12,             /* Length：固定 18 字节 */
    0x00,             /* 保留字节 */
    0xB4              /* CheckSum：前 17 字节累加取低 8 位 */
};

/* SET/S 拉低进入设置模式后，再发送这 18 个字节 */
HAL_UART_Transmit(&huart1, tr5mini_cfg, sizeof(tr5mini_cfg), 100);

如果要在程序里动态生成命令，可以用下面的校验函数：

uint8_t Sum8(const uint8_t *buf, uint8_t len)
{
    uint16_t sum = 0;

    for (uint8_t i = 0; i < len; i++) {
        /* 按字节累加，保留字节也要算进去 */
        sum += buf[i];
    }

    /* 只取低 8 位作为模块参数帧校验值 */
    return (uint8_t)(sum & 0xFF);
}

void TR5mini_Fill_Checksum(uint8_t frame[18])
{
    /* frame[17] 是第 18 字节，也就是 CheckSum 字段 */
    frame[17] = Sum8(frame, 17);
}

六、配对怎么做：让接收端识别允许的地址

很多遥控、控制器、传感器项目都会问：无线串口模块怎么配对？

从工程角度看，配对本质上是接收端只接受“允许的发送端”。灵-TR5mini-T 已经提供了 Net ID 和 RF 信道这种分组能力，在此基础上，应用层还可以在数据包里加入地址 ID，实现更灵活的配对。

方案一：应用层地址 ID 配对，推荐用于产品业务

发送端在业务数据前面加入自己的地址 ID，例如：

帧头      地址ID   序号  长度  数据        CRC
A5 5A     12 34    01    09    31 32 ... 39  xxxx

其中 31 32 ... 39 就是 ASCII 的 123456789。

接收端保存允许的地址 ID，例如 0x1234。收到数据后先检查：

1. 帧头是否正确。
2. 长度是否正确。
3. CRC 是否正确。
4. 地址 ID 是否在允许列表里。
5. 序号是否重复。

只有全部通过，才执行业务动作。

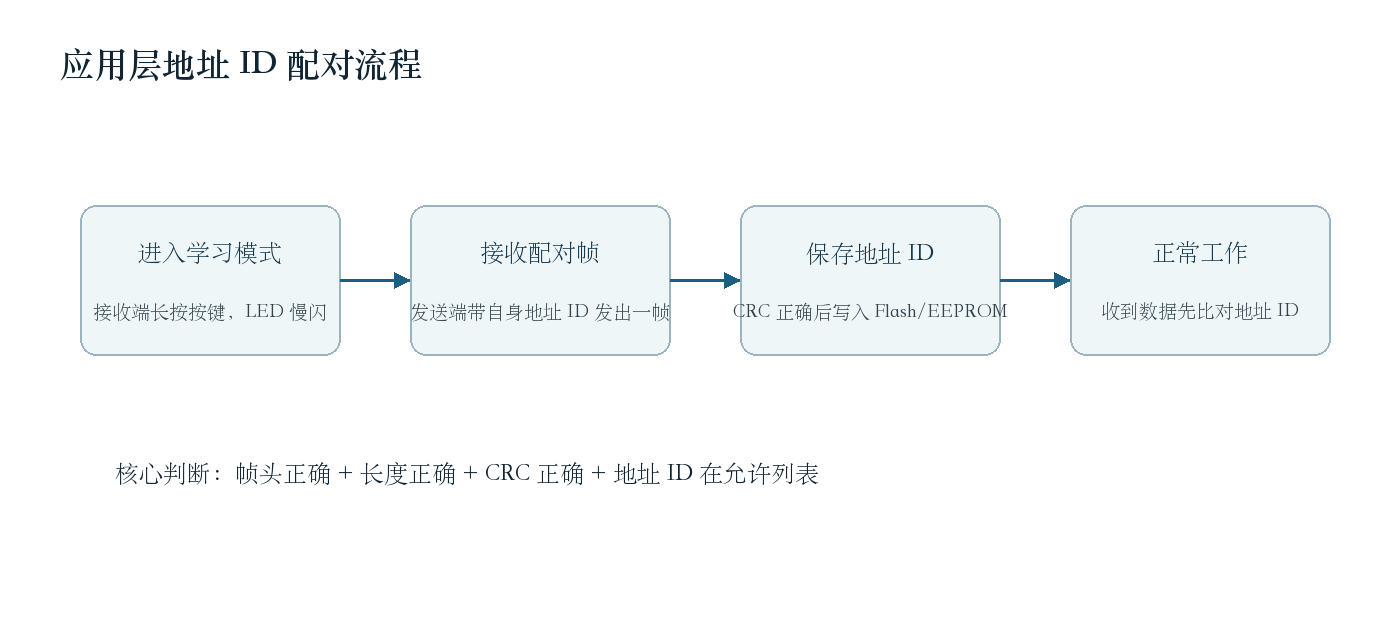

配对流程可以这样设计：

1. 接收端长按按键，进入学习模式，LED 慢闪。
2. 发送端发送带自身地址 ID 的配对帧。
3. 接收端校验帧头、长度和 CRC。
4. 校验通过后，把地址 ID 保存到 Flash/EEPROM。
5. 接收端退出学习模式，后续只响应这个地址 ID。

这种方案的优点是灵活：一个接收端可以学习多个发送端，也可以删除单个发送端；缺点是 MCU 侧需要写一套小协议。

方案二：模块参数分组配对，推荐用于简单点对点或小批量分组

如果产品只需要简单分组，可以使用灵-TR5mini-T 的 Net ID 和 RF 信道：

A 组：Net ID = 0x1234，信道 = 0x53
B 组：Net ID = 0x5678，信道 = 0x55

同组发送端和接收端设置相同 Net ID、相同 RF 信道，才能通信。不同组设置不同 Net ID 或不同信道，可以降低互相收到数据的概率。

这种方案的优点是简单，配置好模块参数后 MCU 仍然按普通串口透传使用；缺点是管理不如应用层地址 ID 灵活，后期如果要做“一拖多”“多遥控器学习”“删除单个遥控器”等功能，通常还要回到方案一。

实际产品中，两种方案可以组合使用：模块层用 Net ID + 信道做基础隔离，应用层再用地址 ID 做业务配对。

七、数据校验建议：无线透传不等于业务可靠协议

灵-TR5mini-T 负责把串口数据通过无线链路透传，但业务层如果要提高可靠性，建议自己增加帧格式和校验。推荐帧格式如下：

帧头       地址ID  序号  长度  数据区       CRC16
A5 5A      2字节   1字节 1字节 0-N字节      2字节

示例：发送 123456789

A5 5A 12 34 01 09 31 32 33 34 35 36 37 38 39 CRC_L CRC_H

建议至少做以下四件事：

1. 加帧头：让接收端能在连续字节流里找到一帧开始位置。
2. 加长度：不要靠“收到几个字节”来猜业务包大小。
3. 加 CRC8 或 CRC16：比简单累加和更适合判断数据是否被破坏。
4. 加序号和 ACK/重发：控制类产品可以避免重复执行和漏执行。

CRC16/Modbus 参考代码：

uint16_t CRC16_Modbus(const uint8_t *buf, uint16_t len)
{
    uint16_t crc = 0xFFFF;

    for (uint16_t pos = 0; pos < len; pos++) {
        /* 先把当前字节异或进 CRC 低 8 位 */
        crc ^= buf[pos];

        /* 每个字节处理 8 个 bit */
        for (uint8_t i = 0; i < 8; i++) {
            if (crc & 0x0001) {
                /* 低位为 1 时右移后再异或多项式 0xA001 */
                crc >>= 1;
                crc ^= 0xA001;
            } else {
                /* 低位为 0 时只右移 */
                crc >>= 1;
            }
        }
    }

    /* Modbus CRC 常用低字节在前、高字节在后的发送顺序 */
    return crc;
}

ACK/重发可以按下面思路做：

1. 发送端发送一帧，序号 seq 加 1。
2. 接收端校验通过后，返回 ACK + seq。
3. 发送端在设定超时时间内收到 ACK，认为成功。示例可先按 30-100ms 验证，实际项目需按数据量、波特率和业务响应时间调整。
4. 超时未收到 ACK，重发同一 seq，最多重发 2-3 次。
5. 接收端如果收到重复 seq，只回 ACK，不重复执行业务动作。

由于模块是半双工，发送端发完数据后不要立刻继续占用串口，建议留出接收端回复 ACK 的时间。规格书给出的收发转换理论时间约 4ms，应答式双向通信中可以先按 10ms 级别延时验证，再根据实际项目调整。

八、电源和 PCB 建议：无线问题经常不是无线本身

无线串口模块能不能稳定工作，供电和 PCB 影响很大。很多“距离近”“偶发丢包”“上电正常、带负载就异常”的问题，最后查下来不是参数错，而是电源瞬态、地回流、数字噪声或天线周边布局不合适。

1. 电源线要短、宽、近

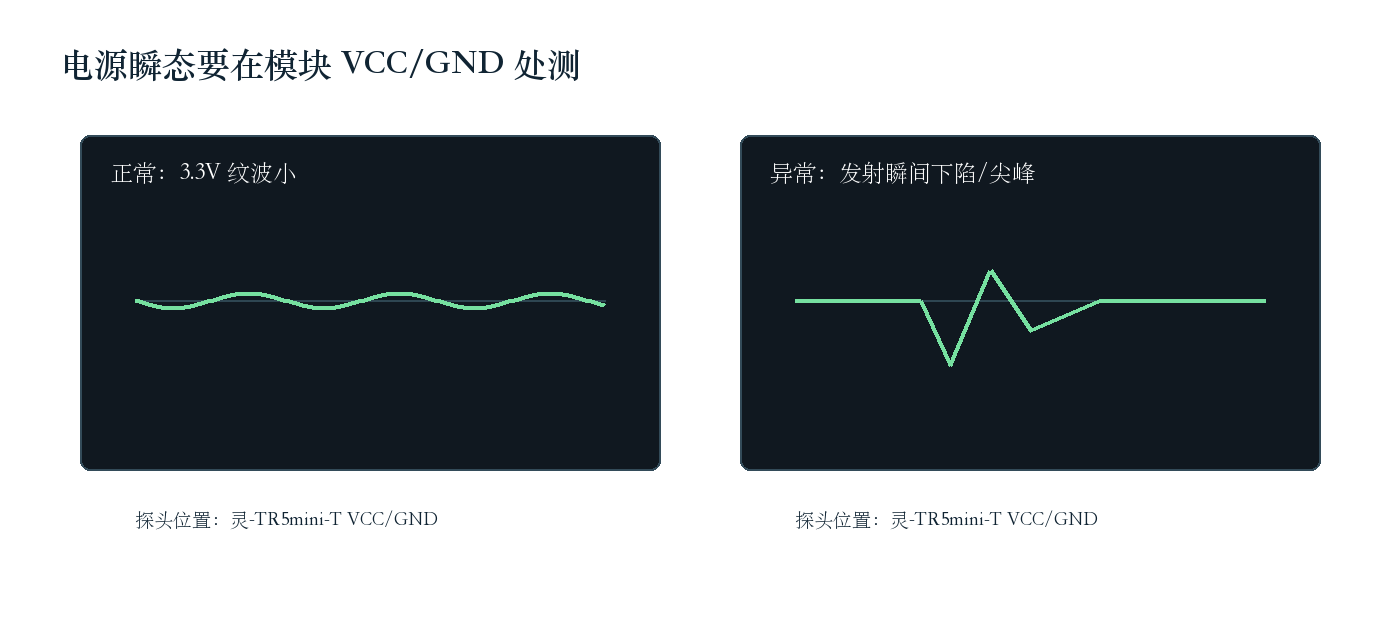

灵-TR5mini-T 典型使用 3.3V 供电。模块发射时电流会变化，如果电源线又长又细，走线阻抗会把电流变化变成电压波动，送到模块 VCC 上。万用表往往看不出这种瞬态跌落，示波器才能看清楚。

建议这样处理：

• 模块 VCC 走线尽量短、尽量宽，不要绕远路。
• 模块供电脚附近放去耦电容，常用做法是 0.1uF 贴近引脚，再按整板电源情况增加 1uF-10uF 储能电容。
• 如果同一块板上有继电器、电机、电磁阀、蜂鸣器、背光等负载，模块供电不要和大电流负载共用一段又细又长的电源路径。
• 调试“发射瞬间重启、距离忽远忽近、接收乱码”时，用示波器探头直接量模块 VCC 和 GND，重点看发射瞬间有没有跌落、尖峰或纹波。

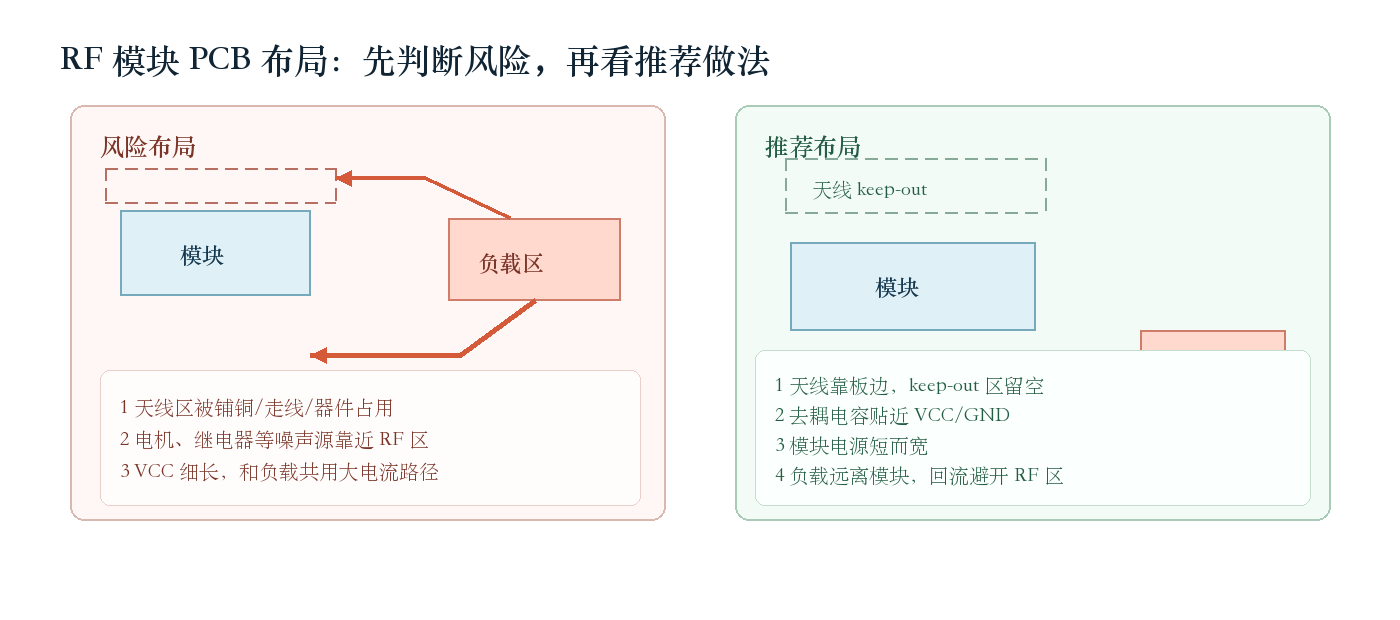

2. 数字区、射频区、负载区不要混在一起

PCB 布局时，先把电路分区：MCU 和高速数字线放数字区，灵-TR5mini-T 和天线周边作为无线模块区，继电器、电机驱动等大电流部分单独放负载区。容易产生噪声的部分尽量远离模块和天线。

布局时可以按这个顺序检查：

• MCU、晶振、显示屏排线等数字噪声源，不要紧贴模块天线一侧。
• 继电器、电机、蜂鸣器、DC-DC 电感等干扰源，尽量远离模块和串口线。
• 模块附近的滤波网络、去耦电容要就近放，不要跨半块板才接到模块。
• 同一功能的电路尽量集中，减少信号环路面积。

这类布局不是为了好看，而是为了减少噪声耦合。对 RF 模块来说，输入引线、长电源线、长串口线、悬空金属件，都可能变成“意外天线”。

3. 地线要让回流路径清楚

地线不是理想的 0 欧姆。电流经过地线时会产生压降，多个电路共用一段地线，就可能形成公共阻抗耦合。数字电流、负载电流、模块电流混在同一条窄地线上，很容易把噪声带到模块参考地。

建议：

• 尽量使用连续地平面，让数字信号有就近的回流路径。
• 不要在模块和 MCU 的关键信号下方随意切断地平面。
• 数字区和模拟/射频敏感区可以在布局上分开，最后在合适的电源地位置汇总。
• 大电流负载的回流路径不要穿过模块地。
• 空间允许时，模块周边可以用地铜和过孔围出相对干净的参考区域，但不要破坏天线需要的净空。

如果板子是两层板，更要注意地回流路径。表面看 TXD/RXD 只是一根线，实际上信号电流还要从地返回；回流绕远了，环路面积变大，辐射和抗干扰都会变差。

4. 走线尽量短，避免平行长距离耦合

附件《开发必看》里提到一个很实用的原则：信号线尽可能短，过孔尽量少，不相容的信号线尽量远离，避免长距离平行走线。

落到灵-TR5mini-T 项目里，可以这样做：

• MCU 到模块的 UART 线尽量短。
• UART 线不要贴着继电器线圈、电机线、DC-DC 开关节点走。
• 不同层的信号线如果必须交叉，尽量垂直交叉，减少耦合面积。
• 走线转角尽量用 135 度或圆滑转角，不建议用尖锐直角。
• 模块天线附近不要铺大面积金属、走高速线或放高器件；如果使用自带陶瓷天线，更要留出天线侧空间。

5. 先做裸板基准，再逐步加外壳和负载

如果样机通信不稳定，不要一开始就怀疑模块坏了。建议按“裸板 -> 加外壳 -> 加负载动作 -> 实际安装环境”的顺序测试。

测试时记录这些条件：

• 供电电压和电源类型。
• Net ID、RF 信道、串口波特率。
• 天线方向和模块摆放方向。
• 是否装外壳，外壳内是否有电池、金属件、屏蔽件。
• 继电器、电机等负载动作时是否影响通信。
• 固定距离下连续收发多少次，成功率是多少。

这样客户反馈问题时，工程师能快速判断是参数、供电、天线、PCB、负载干扰，还是现场环境导致。

九、调试建议：先让模块跑通，再接入业务板

排查无线串口问题时，建议按下面顺序：

1. 两个模块先用电脑串口助手测试，确认默认参数下能收发。
2. 确认供电稳定，发射瞬间电压不要跌落；万用表不一定能看到瞬态跌落，必要时用示波器看 VCC。
3. 确认 SET 回到通信模式，CS/C 为低电平工作状态。
4. 确认两端 Net ID、RF 信道、串口波特率一致。
5. 确认 MCU TXD/RXD 是否交叉连接，GND 是否共地。
6. 用逻辑分析仪看 MCU UART 线上是否真的发出了 123456789。
7. 接收端不要只用 STM32 IDLE 中断直接判包，建议加 1-10ms 定时器超时。
8. 多组设备同时工作时，不要只改 Net ID，也建议错开 RF 信道。

如果客户反馈“距离近、偶发不通、接收乱码”，优先检查供电、天线环境、串口波特率、SET/CS 状态和参数一致性。无线串口模块本身是链路工具，产品最终可靠性还要靠电源设计、天线位置、协议校验和异常重发共同保证。

十、总结

灵-TR5mini-T 的使用可以分成四层理解：

第一层是硬件连接：3.3V 供电、TTL 串口、TX/RX 交叉、GND 共地，通信时 CS/C 拉低，SET/S 保持高电平或悬空。

第二层是模块参数：默认 9600bps 可直接通信；需要分组或避开干扰时，通过设置模式配置 Net ID、RF 信道、功率和串口波特率。

第三层是业务协议：如果产品需要配对、校验、重发和防重复执行，就在应用层增加地址 ID、帧头、长度、CRC、序号和 ACK。

第四层是电源和 PCB：模块供电要短、宽、稳，地回流要清楚，天线周边要留空间，干扰源不要贴着模块和天线走。

把这四层分清楚，STM32、51 或其他 MCU 使用灵-TR5mini-T 就不会复杂：MCU 仍然写串口程序，模块负责无线透传，产品可靠性由“正确接线 + 正确参数 + 应用层协议 + 电源和 PCB 设计”共同决定。
