无线遥控模块编解码原理：从ASK/OOK脉冲到1527固定码MCU解码

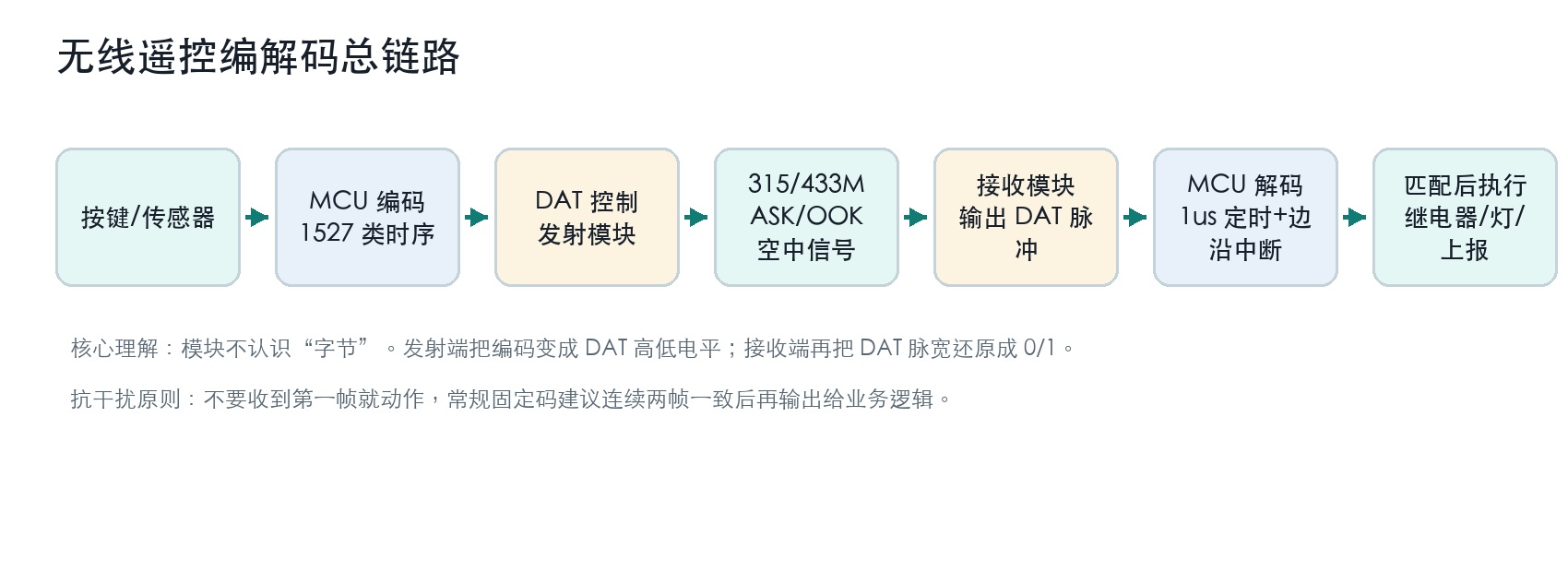

一、先把核心结论讲清楚

• 发射模块不是编码芯片。T1L 这类 ASK/OOK 发射模块只看 DAT：DAT 高电平时有载波，DAT 低电平时关载波；真正的 0/1 编码由 MCU 用准确的高低电平时间产生。
• 接收模块也不是直接输出字节。接收端 MCU 看到的是 DAT 脉冲，需要用边沿中断和 1us 定时器测脉宽，再判断同步头、逻辑 1、逻辑 0。
• 产品不能只凭一帧就动作。普通 1527 类固定码建议连续两帧一致后再置有效标志，业务逻辑在主循环里处理，避免噪声误触发。

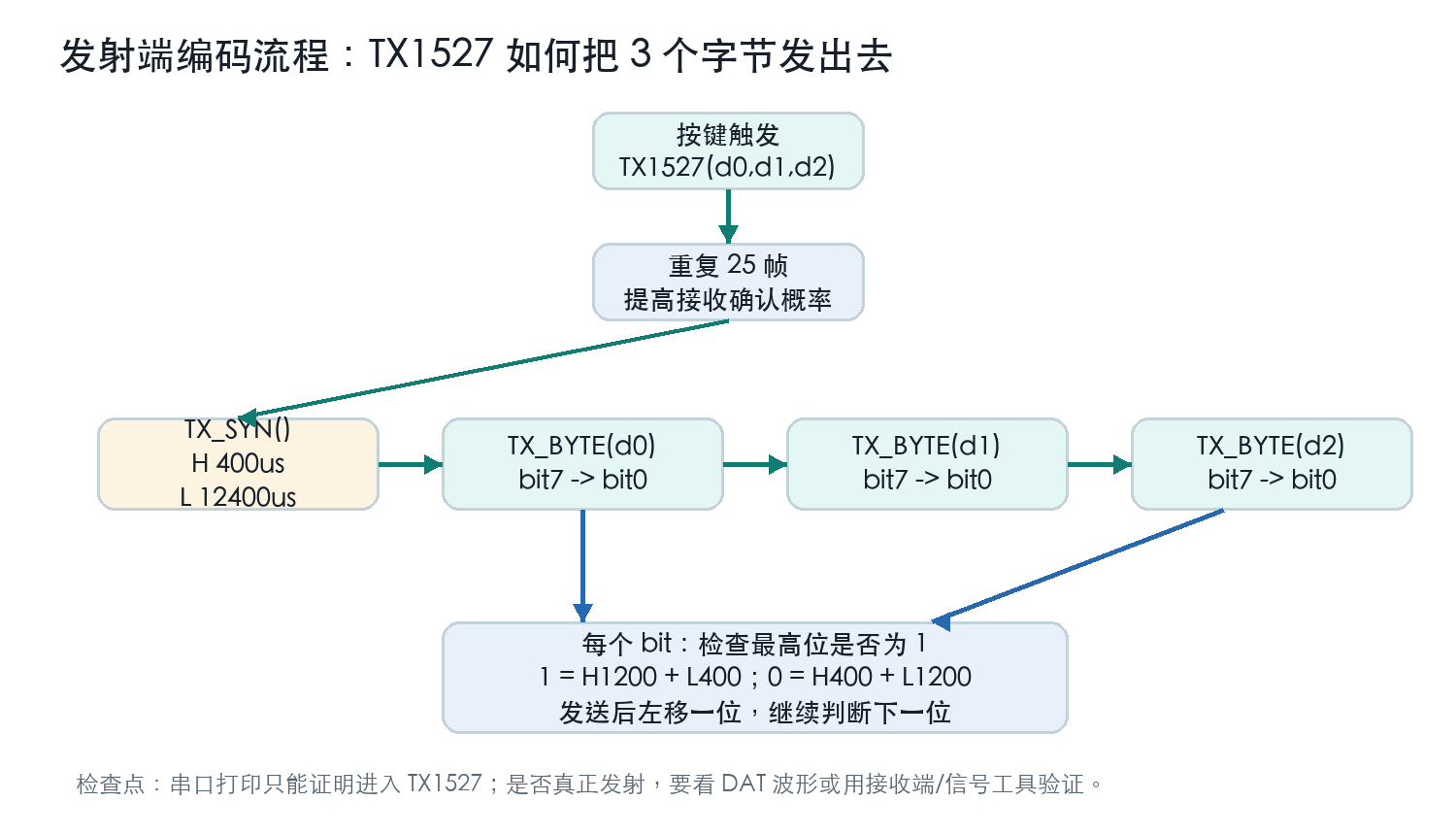

二、发射端：编码其实是在控制 DAT 的时间

以例程 TX1527(0x11, 0x22, 0x33) 为例，3 个十六进制字节一共 24bit。每个字节按 bit7 到 bit0 发送，也就是 MSB first。示波器对照波形时，不要从最低位开始数。

三、发射核心代码解读

发射端最重要的是三件事：TIM1 必须按 1us 计数，WAIT_US() 才可靠；TX_SYN() 先发同步头；TX_BYTE() 用 d & 0x80 从最高位逐位发送。

void WAIT_US(u16 t)
{
    TIM1->CNT = 0;
    while (TIM1->CNT < t);
}

void TX_SYN(void)
{
    LL_GPIO_SetOutputPin(p_rf_tx);   // DAT 高，发射载波
    WAIT_US(400);
    LL_GPIO_ResetOutputPin(p_rf_tx); // DAT 低，关闭载波
    WAIT_US(400 * 31);               // 约 12400us，同步低电平
}

void TX_BYTE(u8 d)
{
    for (u8 i = 0; i < 8; i++) {
        if ((d & 0x80) != 0) {       // 当前最高位是 1
            DAT_HIGH(); WAIT_US(1200);
            DAT_LOW();  WAIT_US(400);
        } else {                     // 当前最高位是 0
            DAT_HIGH(); WAIT_US(400);
            DAT_LOW();  WAIT_US(1200);
        }
        d <<= 1;                     // 下一位移到 bit7
    }
}

TIM1 的常见配置是系统时钟 8MHz、Prescaler=8-1，使 TIM1 每 1us 加 1。移植到其他主频时，公式是 Prescaler = timer_clock_hz / 1000000 - 1。STM32 还要注意 APB 分频后定时器时钟可能翻倍。

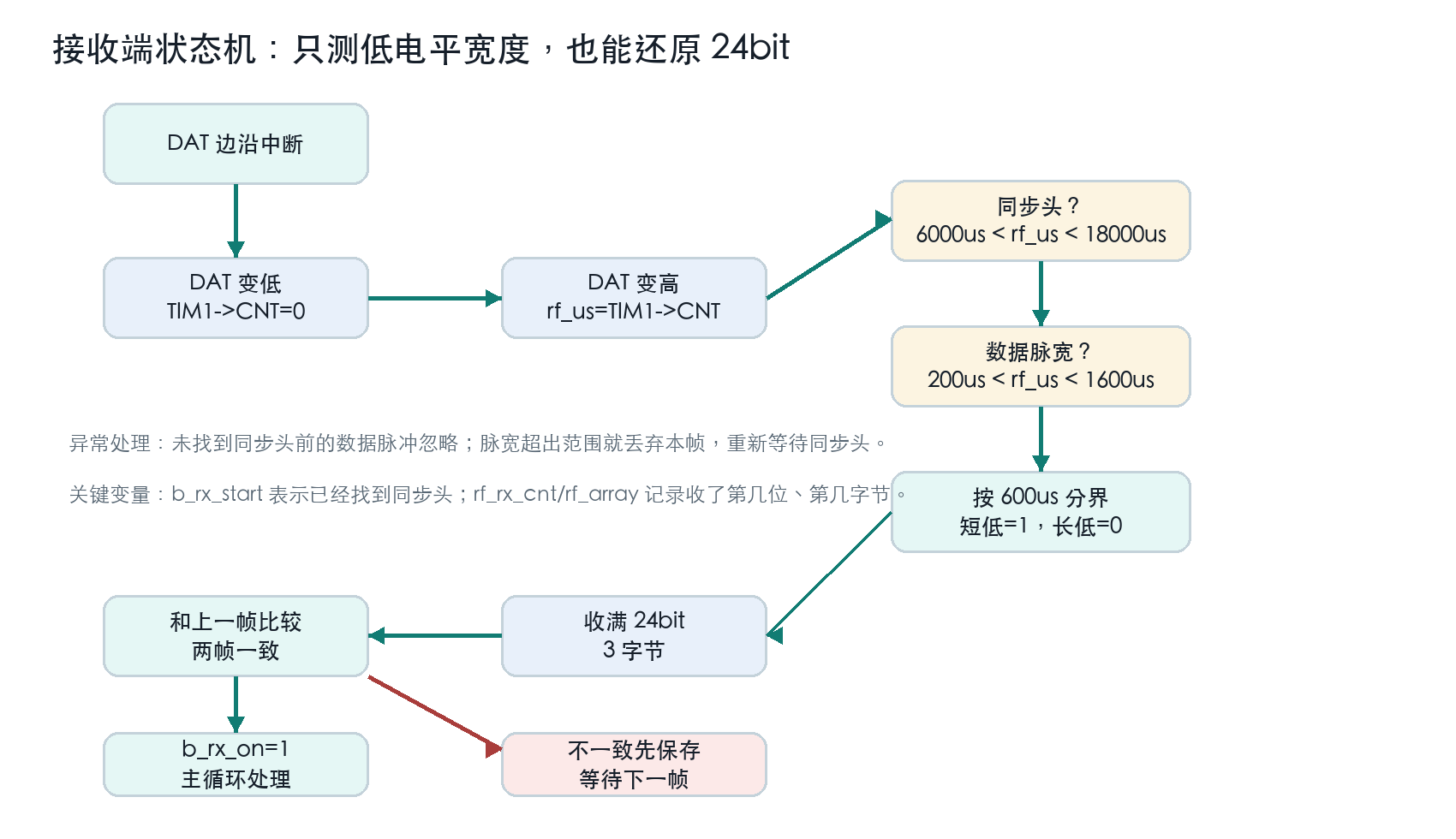

四、接收端：用低电平宽度重建 24bit

推荐接收方法是“一个 DAT 边沿中断 + 一个 1us 定时器”。DAT 下降沿把 TIM1 清零；DAT 上升沿读取 TIM1->CNT，得到刚刚那段低电平的宽度 rf_us。之后所有判断都围绕 rf_us 展开。

五、用 11 22 33 反推一次波形

发射端默认码 0x11 0x22 0x33 对应二进制 00010001 00100010 00110011。接收端从同步头后开始数 24 个数据低电平：短低电平记 1，长低电平记 0，每 8 位合成 1 个字节。

如果示波器上能数出这些长短低电平，但串口打印不一致，优先怀疑接收端定时器单位、阈值、位序或 EXTI 边沿方向；如果 DAT 波形本身就不是这个顺序，优先怀疑发射端 TX_BYTE()、d <<= 1、按键触发次数或 DAT 引脚宏。

六、接收核心代码解读

void REC_RF_us_INT(void)
{
    if (p_rf_in == 0) {              // DAT 下降沿：低电平刚开始
        TIM1->CNT = 0;
        return;
    }

    u16 rf_us = TIM1->CNT;           // DAT 上升沿：低电平结束
    TIM1->CNT = 0;
    if (b_rx_on) return;             // 上一组有效码未处理，先不覆盖

    if (rf_us > RF_SYN_MIN && rf_us < RF_SYN_MAX) {
        b_rx_start = 1;              // 找到同步头
        rf_rx_cnt = 0;
        rf_array = 0;
        return;
    }
    if (b_rx_start == 0) return;

    if (rf_us < RF_PULSE_MIN || rf_us > RF_PULSE_MAX) {
        b_rx_start = 0;              // 脉宽异常，丢弃本帧
        return;
    }

    rf_dat[rf_array] <<= 1;          // 给新 bit 腾出最低位
    if (rf_us < RF_PULSE_MID) rf_dat[rf_array] += 1;

    if (++rf_rx_cnt != 8) return;
    rf_rx_cnt = 0;
    if (++rf_array < 3) return;      // 收满 3 字节，即 24bit
    b_rx_start = 0;

    if (same_as_last_frame()) b_rx_on = 1;
    else save_as_last_frame();
}

这段程序的关键不是 C 语法，而是状态变量：b_rx_start 表示已经找到同步头；rf_rx_cnt 表示当前字节收了几位；rf_array 表示正在写第几个字节；b_rx_on 是“连续两帧一致”的有效标志。

void CHK_RF_DECODE(void)
{
    if (b_rx_on == 0) return;
    b_rx_on = 0;
    if (rf_dat_buf is all 0xFF or all 0x00) return;

    printf("RF:%02X %02X %02X\r\n",
           rf_dat_buf[0], rf_dat_buf[1], rf_dat_buf[2]);
    RF.active_10ms = 15;             // 约 150ms 活跃窗口
}

业务代码建议从 CHK_RF_DECODE() 往后扩展：学习对码、白名单匹配、继电器动作、串口上报、长按过滤都放在主循环或任务里。中断里不要 printf、不要写 Flash、不要做长延时。

七、学习码和业务动作不要写在中断里

产品真正使用时，通常会有学习键、保存码值、删除码值、多个遥控器、不同按键动作等需求。推荐流程是：中断只负责把 24bit 解出来并置 b_rx_on；主循环读取 rf_dat_buf；再判断是否处于学习模式或正常工作模式。

• 学习模式：长按学习键进入，收到连续两帧一致的有效码后，过滤全 0/全 FF 和重复码，再写 Flash 或 EEPROM 模拟区。
• 正常模式：把 rf_dat_buf 与已保存列表逐个比较，匹配后再控制继电器、LED、电机或串口上报。
• 重复处理：RF.active_10ms 这类窗口用于避免长按时过密输出；窗口时间要按产品体验调整。

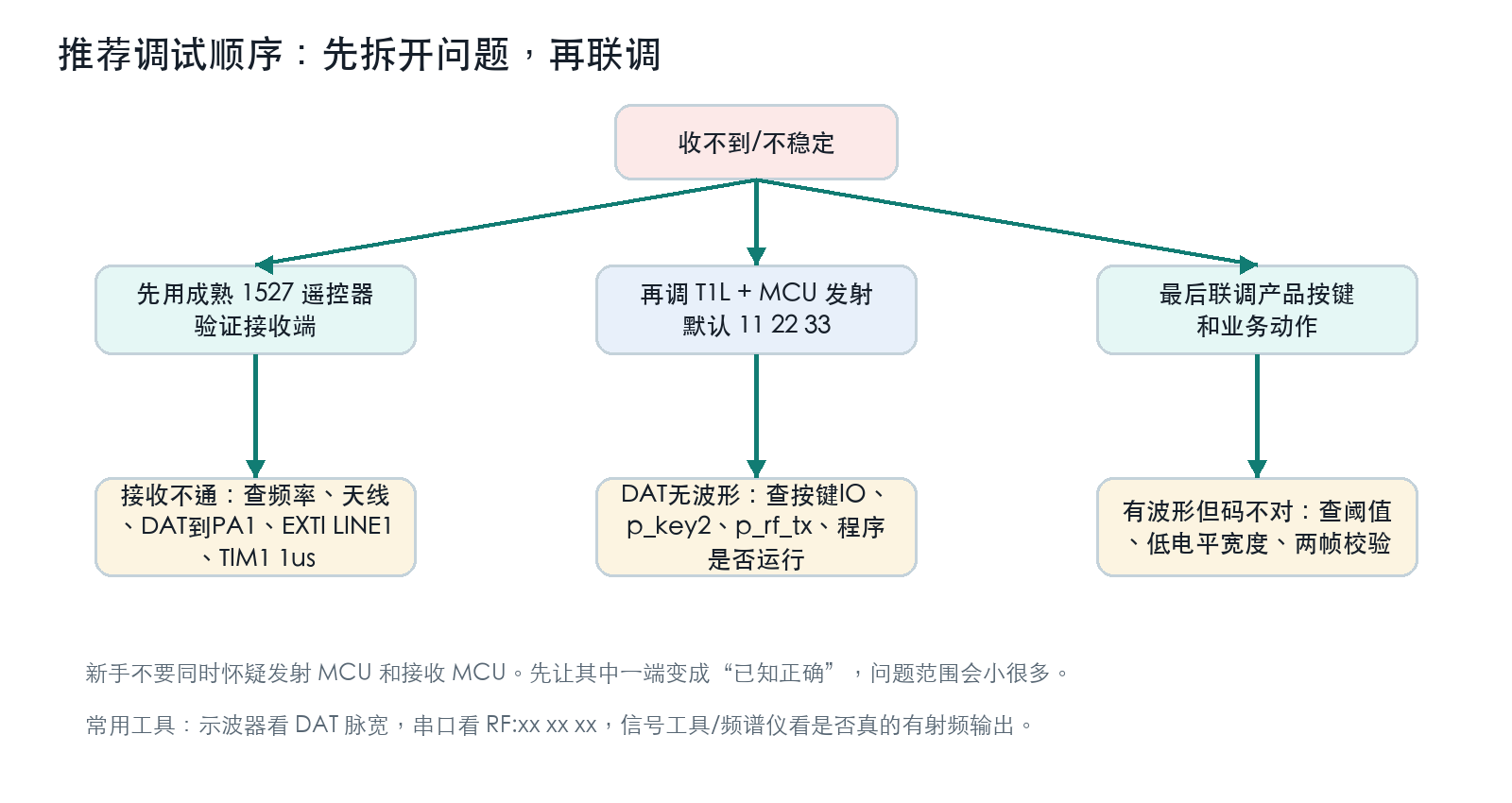

八、新手调试顺序

1. 先用成熟 1527 遥控器验证接收端。频率必须和接收模块一致，先看到稳定 RF:xx xx xx。
2. 接收确认无误后，再调 T1L + MCU 发射。默认码 11 22 33 是最适合初次确认的基准。
3. 收不到时先看 DAT 波形。有规律同步头和数据脉冲，说明发射编码基本在工作；完全没有波形，就查程序运行、按键 IO、p_rf_tx 和 TIM1。
4. 有波形但码不对，再查阈值和位序。重点看频率、天线、定时器是否 1us、DAT 上升/下降沿方向，以及是否连续发送多帧。

九、必须提醒客户的工程问题

• 频率必须一致：315MHz 发射不能配 433.92MHz 接收，这是最常见低级错误。
• DAT 电平要安全：如果用 9-12V 编码 IC 驱动发射模块 DAT，应串保护电阻或做电平处理，资料中建议 51K 作为保护思路。
• 天线和电源先做好：模块附近放 0.1uF + 10uF 去耦，GND 要可靠，天线远离金属、电感、大电流走线和外壳屏蔽。
• 不要让 DAT 边沿被拉慢：强上拉、强下拉或外部 RC 都可能改变脉宽，导致阈值判断不稳定。
• 移植到 51/STM8/STM32 时，只要保住三件事：DAT 当前电平可读、边沿能捕获、微秒定时准确。库函数名字可以不同，解码状态机不要变形。
• 接收 DEMO 中 DAT 接 PA1 时，EXTI source 应对应 LINE1。资料里特别提醒过 LINE0/LINE1 不一致的问题，交付前要核对源码。

十、产品化时要分清“演示可用”和“量产可靠”

DEMO 跑通只说明链路能工作，量产还要考虑环境噪声、距离波动、供电跌落、按键长按、误触发和售后重新学习。建议把接收端分成三层：底层解码层只输出有效 24bit；中间匹配层做学习码、白名单、重复过滤；业务层才做继电器、灯、电机、报警或联网动作。这样后续换 MCU、换模块或改动作逻辑时，不会把解码状态机改乱。

• 门禁、卷帘门、报警器这类风险较高的产品，建议在两帧一致基础上再加白名单、长按确认或动作互锁。
• 低功耗产品要验证唤醒后系统时钟和 TIM 是否恢复到正确频率，否则第一次唤醒后可能全部码值都错。
• 带继电器、电机、DC-DC 的产品，要在负载动作时复测接收稳定性，很多“距离短”本质是电源噪声或天线环境问题。

十一、什么时候不能照本文直接套

如果客户使用 2262 + 2272 硬件解码，接收端主要是地址脚、电阻振荡和输出脚匹配，通常不需要 MCU 软件解 24bit。若使用 HCS301 等滚动码，它本身包含更复杂的码流和校验机制，不能简单用“两帧固定码一致”代替安全验证。本文最适合解释普通 ASK/OOK、1527 类固定码和远系列收发 DEMO 的入门实现。

十二、交付前检查清单

结语

无线遥控编解码不是神秘协议，本质是“按时间发脉冲、按脉宽收脉冲”。只要先把时序、边沿、定时器和两帧校验这四件事做扎实，后面的学习码、业务动作和平台移植就有了可靠基础。
