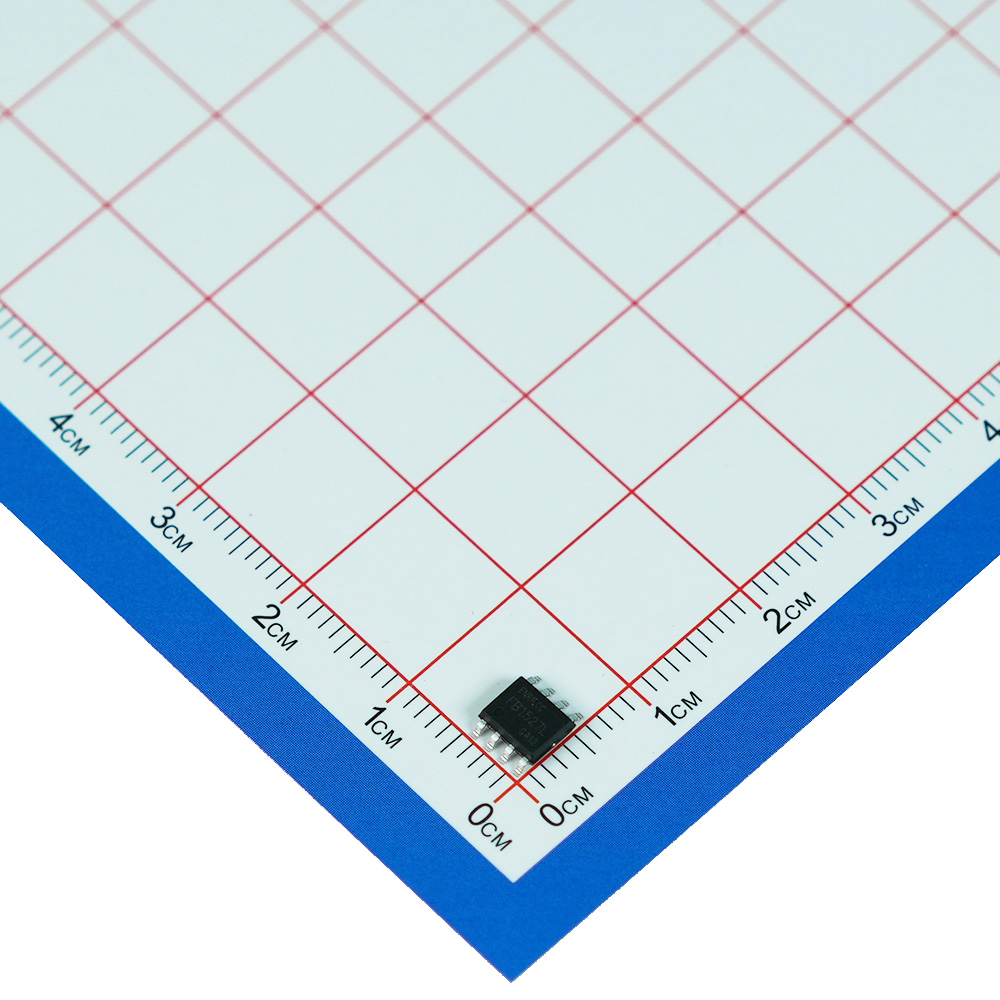

产品概述
FB系列是遥控器专用编码芯片，内部提供1,048,576组地址编码，将按键动作转换为基带编码脉冲，并输出到ASK/OOK发射模块的DAT/DATA输入端。芯片本身不产生射频载波，工作频率、发射功率、天线和距离由外接发射模块及整机设计决定。
适用场景
遥控开关
将墙壁开关或手持遥控器的按键动作编码，交给外接发射模块发送；接收端再按地址和键值执行开关逻辑。
无线呼叫器
适合单键或多键呼叫面板。FB1527L采用低电平按键输入，可通过LK扩展键值。
电动晾衣架
为升、降、照明等遥控按键生成不同键值；电机限位、互锁和过流保护仍由接收端主控完成。
智能卫浴
用于卫浴设备的短指令遥控发射端。选型时需同时确认1527或T5编码及配套接收端。
核心特点
百万组地址编码
内部提供1,048,576组地址编码，用于区分不同遥控发射端。
4键、组合键与25键矩阵
SOP-8支持4个独立按键并可按型号扩展组合键；FB1527M采用5×5矩阵。
高、低电平按键版本
FB1527为高电平有效；FB1527L、FB1527L-800和FBT5为低电平有效。
仅输出编码基带
TXD/DATA连接外部发射模块，不能把编码芯片当作完整射频发射模块使用。
型号选型

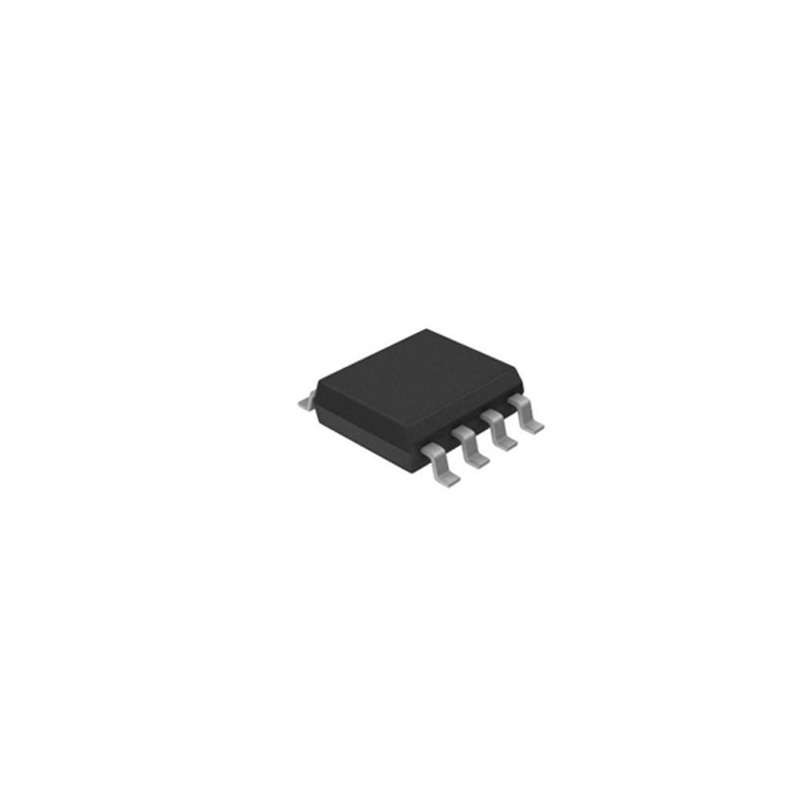

| 型号 | 编码 | 封装 | 按键与有效电平 | 特殊功能 | 推荐接收端 |
|---|---|---|---|---|---|
| FB1527 | 1527 | SOP-8 | 4键，高电平有效；二极管组合最多15键 | OPT选择编码时钟 | FJ1527或灵-R1系列 |
| FB1527L 推荐 | 1527 | SOP-8 | 4键，低电平有效；LK可直接扩展至8键 | 通用低电平版本 | FJ1527或灵-R1系列 |
| FB1527L-800 | 1527 | SOP-8 | 与FB1527L相同 | 单次触发持续约0.8s | 微-R5_S1.55或灵-R1L |
| FB1527M | 1527 | SOP-14 | 5×5矩阵，25键 | 19bit地址+5bit键值 | FJ1527或灵-R1-M5N/M5T |
| FBT5 | T5 | SOP-8 | 4键，低电平有效；支持组合键 | 低功耗接收系统专用编码 | R5-FJ1527或微-R5系列 |
T5编码不能与1527编码互通。选型时应同时确认编码类型、按键有效电平、按键数量、封装和接收端输出方式。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| SOP-8供电电压 | 2.0 | 3.0 | 5.5 | V | VDD-GND。 |
| FB1527M供电电压 | 2.2 | 3.0 | 5.0 | V | VCC-GND。 |
| 工作电流 | - | 1.2 | - | mA | VDD=3V。 |
| 静态电流 | - | - | 0.7 | uA | VDD=3V，无按键。 |
| 工作温度 | -30 | - | +85 | ℃ | 芯片环境温度。 |
| 储存温度 | -40 | - | +130 | ℃ | 未通电储存。 |
| 焊接温度 | - | 250 | - | ℃ | 焊接曲线按封装工艺验证。 |
| ESD等级 | - | - | 2 | kV | 人体模型（HBM）。 |
未给出的IO灌拉电流等参数不得作为保证值；量产前应完成电平、温度、静电和焊接可靠性验证。
编码结构与键值
SOP-8型号采用20bit地址与4bit键值结构，D0-D3权值依次为8、4、2、1。组合键最终键值可在实际样机上使用开发助手核对。
| 输入 | 十六进制键值 | 二进制D0-D3 | 说明 |
|---|---|---|---|
| K0 | 8 | 1000 | 单键值。 |
| K1 | 4 | 0100 | 单键值。 |
| K2 | 2 | 0010 | 单键值。 |
| K3 | 1 | 0001 | 单键值。 |
FB1527M使用5bit键值0-24。识别全部25键时，应选用能够输出完整地址与键值的串口接收模式。
引脚定义与硬件连接

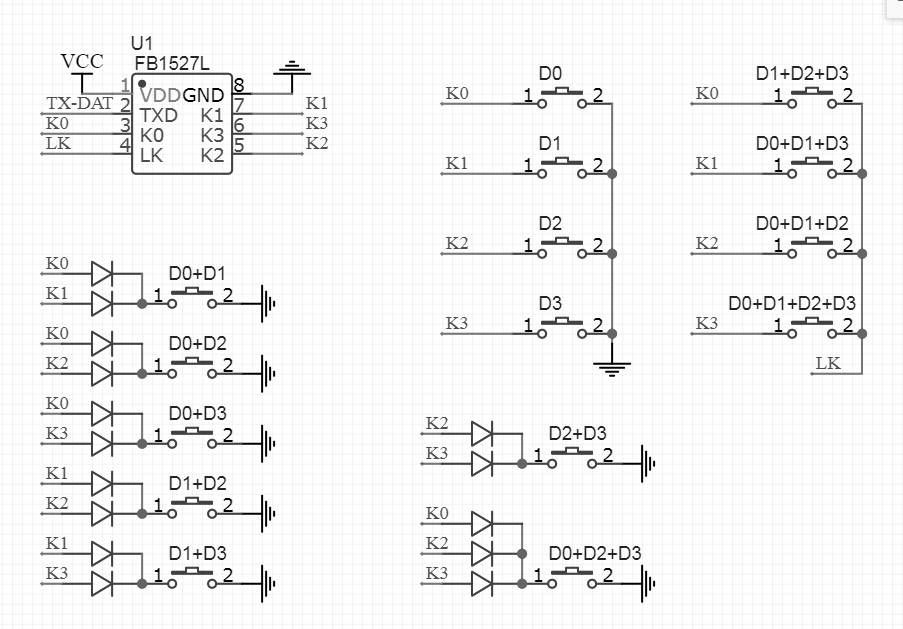

FB1527L、FB1527L-800与FBT5：SOP-8低电平按键
| 引脚号 | 名称 | 类型 | 功能说明 |
|---|---|---|---|
| 1 | VDD | 电源 | 2.0-5.5V电源正极。 |
| 2 | TXD | 输出 | 编码数据输出，连接发射模块DAT。 |
| 3 | K0 | 输入 | 按键输入，低电平有效。 |
| 4 | LK | 输入 | 辅助按键扫描/扩展端。 |
| 5 | K2 | 输入 | 按键输入，低电平有效。 |
| 6 | K3 | 输入 | 按键输入，低电平有效。 |
| 7 | K1 | 输入 | 按键输入，低电平有效。 |
| 8 | GND | 电源 | 电源负极。 |

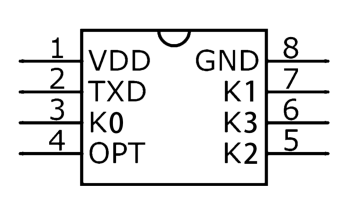

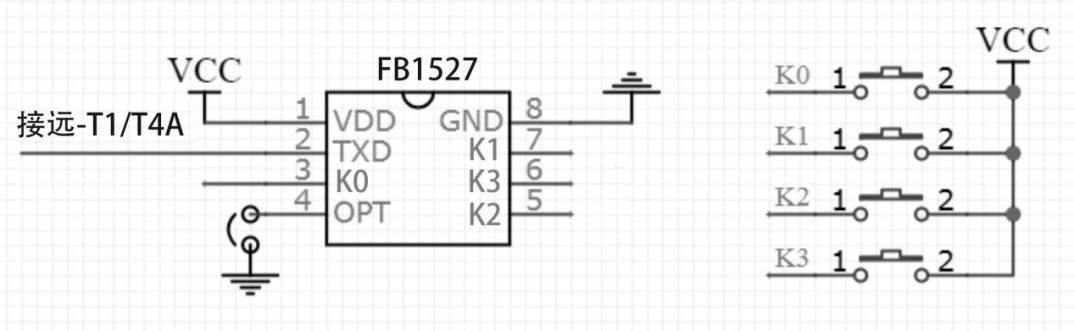

FB1527：SOP-8高电平按键
| 引脚号 | 名称 | 类型 | 功能说明 |
|---|---|---|---|
| 1 | VDD | 电源 | 2.0-5.5V电源正极。 |
| 2 | TXD | 输出 | 编码数据输出。 |
| 3 | K0 | 输入 | 按键输入，高电平有效。 |
| 4 | OPT | 输入 | 接地时CLK约75us；悬空或高电平时约100us。 |
| 5 | K2 | 输入 | 按键输入，高电平有效。 |
| 6 | K3 | 输入 | 按键输入，高电平有效。 |
| 7 | K1 | 输入 | 按键输入，高电平有效。 |
| 8 | GND | 电源 | 电源负极。 |

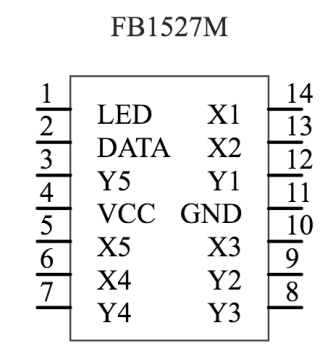

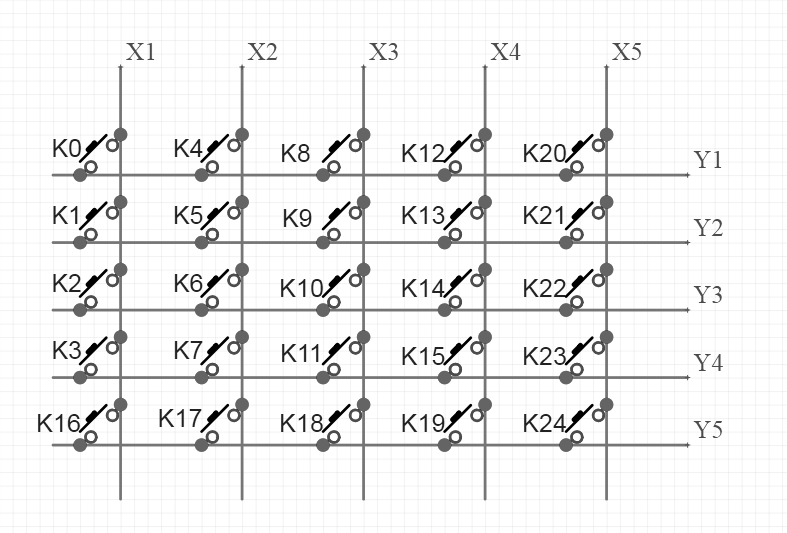

FB1527M：SOP-14与5×5矩阵
| 引脚号 | 名称 | 类型 | 功能说明 |
|---|---|---|---|
| 1 | LED | 输出 | 可选LED，串联1kohm电阻后接地。 |
| 2 | DATA | 输出 | 连接发射芯片或模块DATA/DAT输入。 |
| 3/7/8/9/12 | Y5/Y4/Y3/Y2/Y1 | 矩阵行 | 5×5矩阵行扫描线。 |
| 4 | VCC | 电源 | 2.2-5.0V电源正极。 |
| 5/6/10/13/14 | X5/X4/X3/X2/X1 | 矩阵列 | 5×5矩阵列扫描线。 |
| 11 | GND | 电源 | 电源负极。 |
典型用法

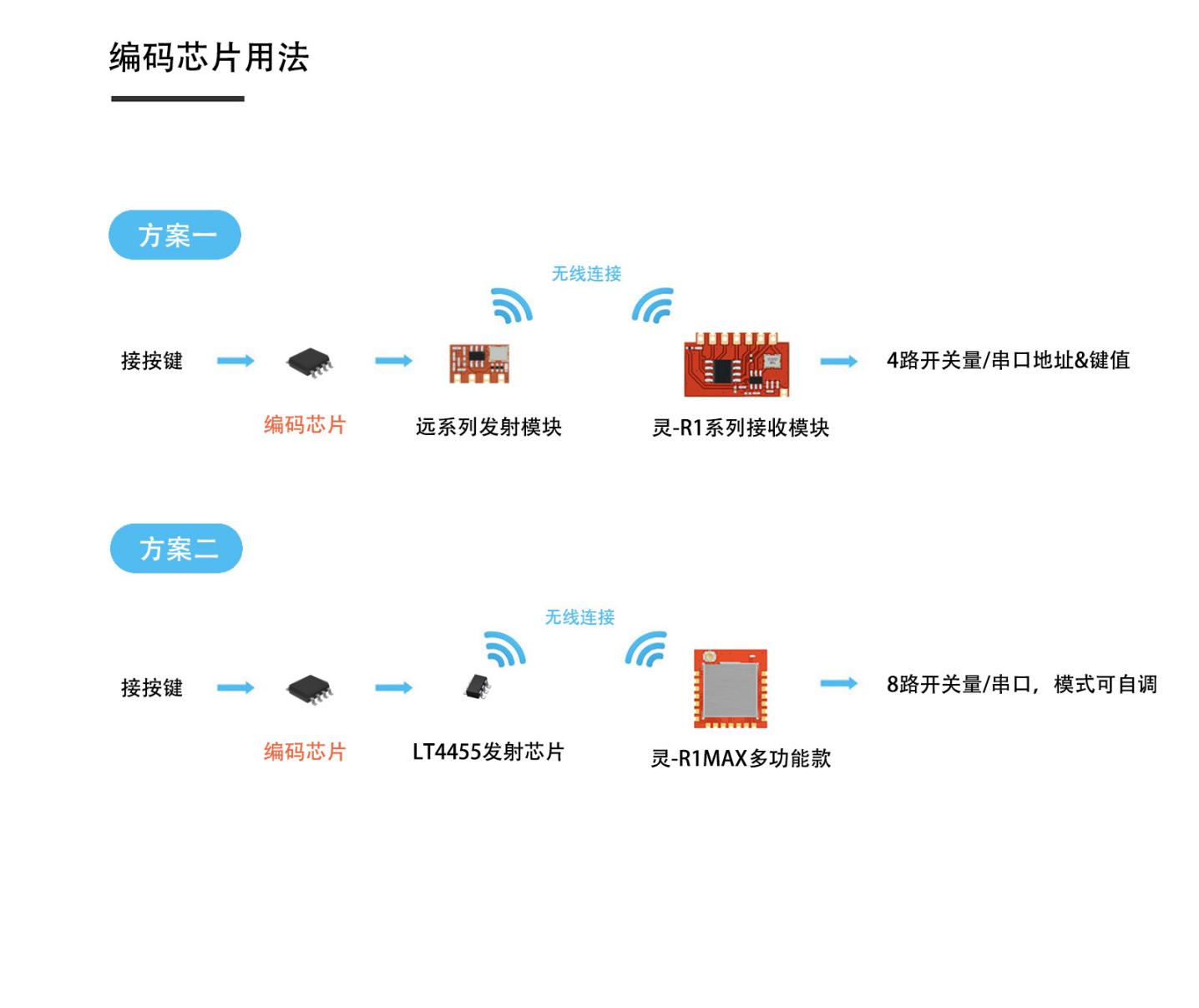

编码芯片接按键后输出基带编码数据，经远系列发射模块或LT4455发射芯片完成ASK/OOK射频发送；接收端必须匹配编码类型和所需键值输出方式。
发射模块与接收端连接
| 编码芯片 | 接收/解码选择 | 输出边界 |
|---|---|---|
| FB1527、FB1527L、FB1527L-800 | FJ1527或灵-R1系列 | M1/M3/M4为开关量；M5可输出地址与键值。 |
| FB1527M | FJ1527或灵-R1-M5N/M5T | 识别25键时优先使用串口完整输出。 |
| FBT5 | R5-FJ1527或微-R5系列 | 必须选择T5兼容接收端。 |
电源、PCB与量产测试
去耦与地回路
VDD近端放置0.1uF去耦电容；编码芯片与发射模块地回路保持短而低阻。
DATA走线
TXD/DATA远离DC-DC开关节点、天线馈线、电机和继电器大电流回路。
矩阵布线
FB1527M矩阵线避免与RF输出长距离平行；按键较远或外露时评估ESD和串扰。
逐键产测
固定接收端、距离、供电和天线方向，逐键检查地址、键值、脉宽及持续发射时间。
整机认证、距离和抗干扰能力由发射模块、天线、供电、PCB、外壳和使用环境共同决定，应以最终整机测试为准。
开发资料与测试工具
可使用蜂鸟无线开发助手查看1527类遥控信号的地址码和键值，用于组合键确认、接收端匹配和批量测试。正式项目仍应以对应型号规格书及整机实测结果为准。
