产品概述
FJ1527 是一款 RF 遥控专用解码芯片，IN 接外部接收模块或接收芯片的 DATA 输出，可选择 4 路开关量或 9600bps ASCII 串口输出。
它本身不包含天线和 RF 接收前端；无线距离与抗干扰能力由外部接收芯片、天线、供电和结构共同决定。
适用场景
无线呼叫器
门铃、呼叫器和短指令触发。
智能卫浴
卫浴面板和小家电遥控控制。
遥控开关
墙壁开关、面板和低速开关控制。
遥控灯具
照明控制与按键触发。
电动晾衣架
升降、互锁和按键控制。
小家电遥控
风扇、家电和简单控制器遥控。
核心特点
五种型号模式
M1 翻转、M3 点动、M4 互锁、M5 串口、M5N 串口免对码。
学习型解码
最多学习 80 个遥控器，学习信息掉电保存。
开关量或串口
M1-M4 输出 D0-D3；M5/M5N 从 D0/TX 输出串口。
常用编码兼容
支持 FB1527、2262、2240 等常见 ASK/OOK 遥控编码。
技术参数
| 参数 | 数值 | 单位 | 条件/说明 |
|---|---|---|---|
| 工作电压 | 2.6-5.5，典型 3.0 | V | VDD 与 VSS 之间。 |
| 工作电流 | 0.31@3V；1.10@5V | mA | 典型值。 |
| 解码格式 | FB1527、2262、2240 | - | 常用遥控编码。 |
| FB1527 CLK | 50-150 | us | 码宽范围。 |
| 输出模式 | M1/M3/M4/M5/M5N | - | 按订购后缀选择。 |
| 串口速率 | 9600 固定 | bps | M5/M5N，ASCII 明文。 |
| 学习数量 | 80 | 个 | 掉电保存。 |
| 工作温度 | -30~80 | ℃ | 芯片环境温度。 |

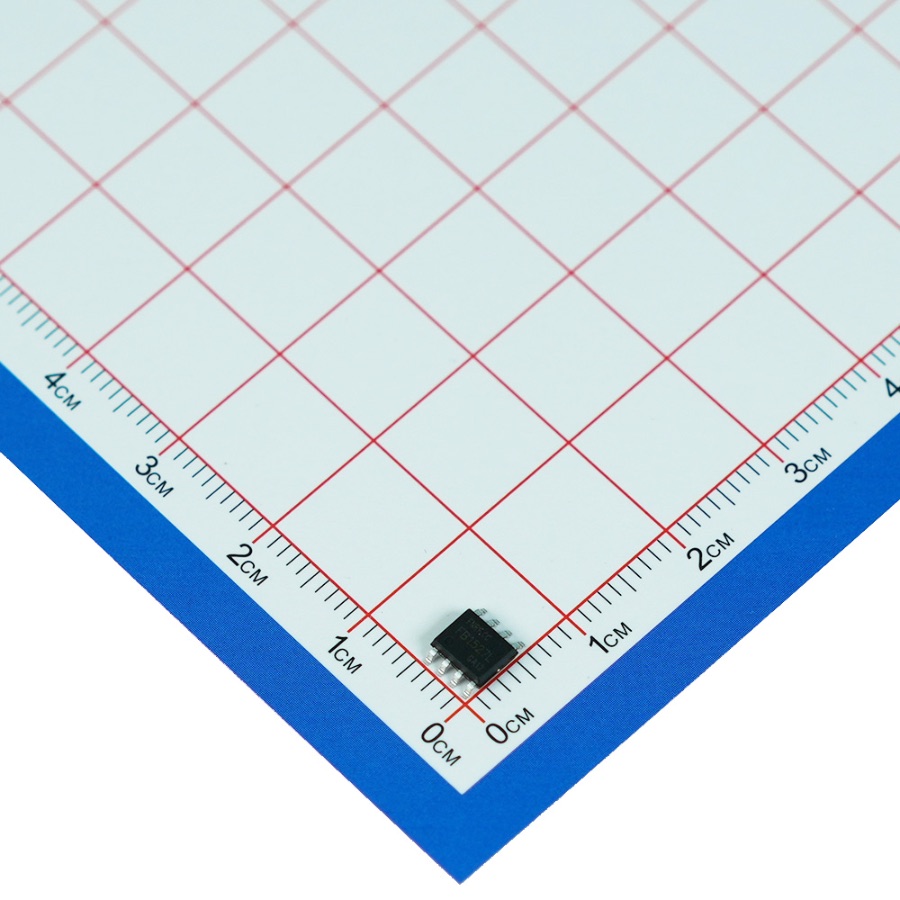

| 封装 | SOP-8 | - | 表贴封装。 |
数字参数来自对应已交付规格书；频段版本、天线、供电、外壳和现场环境会影响最终整机表现。

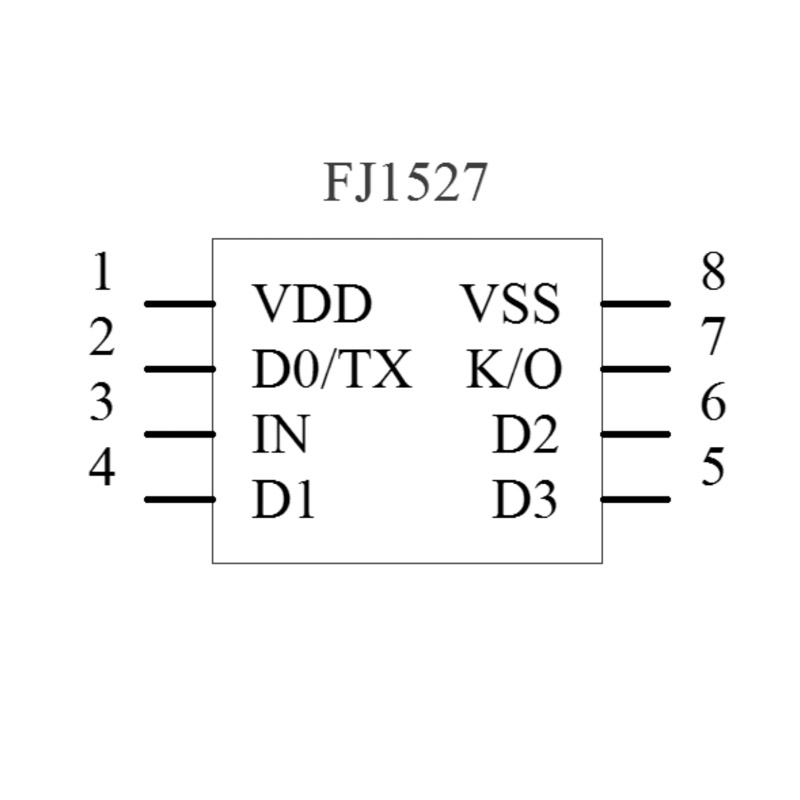

引脚定义与硬件连接
| 引脚 | 类型 | 功能 | 说明 |
|---|---|---|---|
| K/O | 复用输入 | 对码/急停/清码 | 双击对码；单击急停；长按约 8s 清码。 |
| D0-D3 | 输出 | 4 路开关量 | M5/M5N 下 D0/TX 为串口输出。 |
| IN | 输入 | 解调数据输入 | 接接收模块或 LR680/LR690 DATA。 |
| VDD | 电源 | 电源正 | 典型 3.0V。 |
| VSS | 电源 | 电源负 | 系统地。 |
模式、学习与串口输出
| 型号 | 输出行为 | 适用方向 |
|---|---|---|
| FJ1527-M1 | 每次收到按键后对应输出翻转 | 开关保持 |
| FJ1527-M3 | 按键有效时输出，松开恢复 | 点动触发 |
| FJ1527-M4 | D0-D3 同时仅一路有效 | 互锁选择 |
| FJ1527-M5 | 已学习遥控器的地址与键值串口输出 | MCU 解析 |
| FJ1527-M5N | 免对码串口输出地址与键值 | MCU 自行识别 |
串口示例：LC:DAB10893 。解析时必须检查 LC: 帧头、5 位地址、1 位键值、2 位校验和回车换行。
后续工程建议

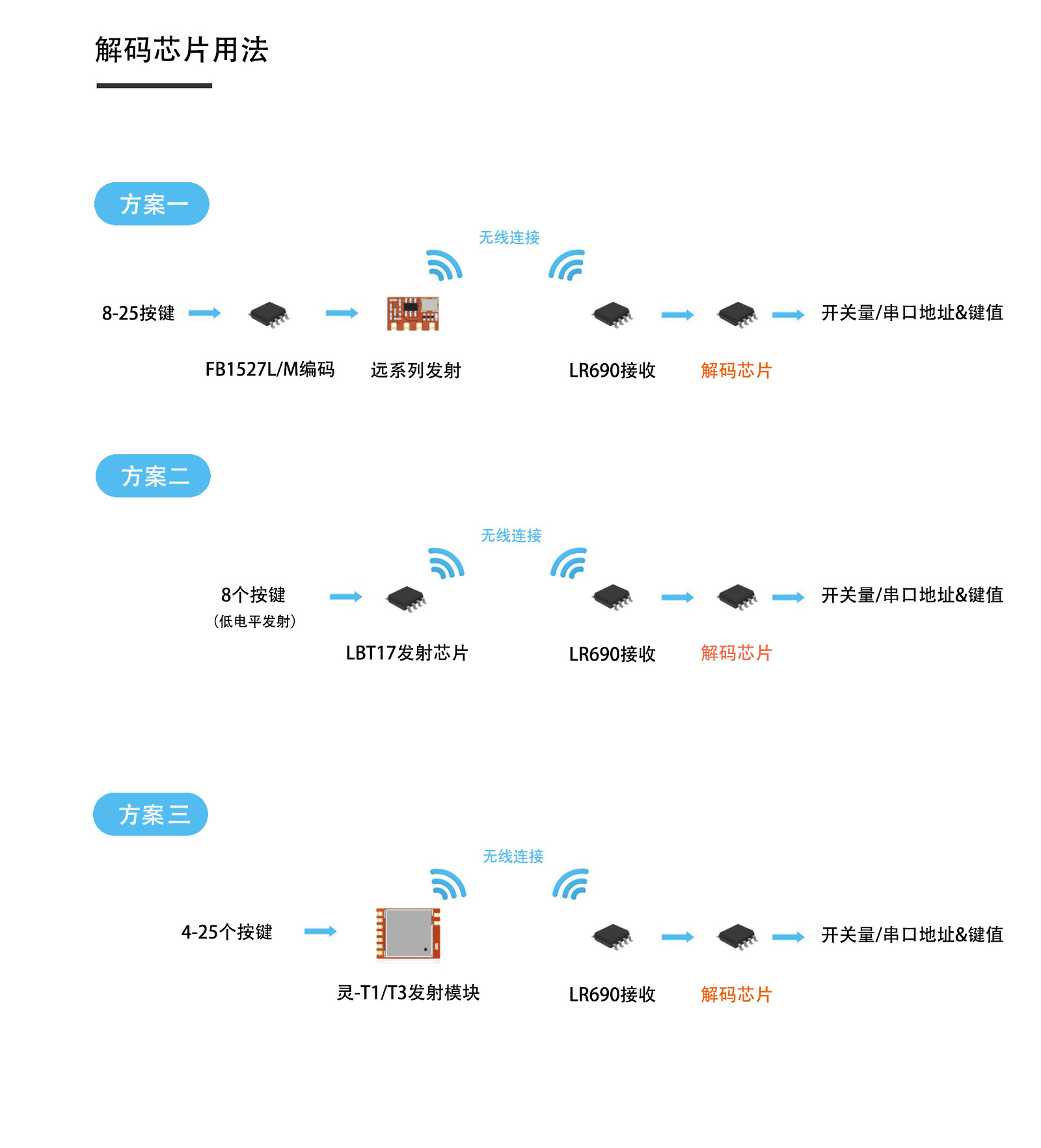

前端连接
IN 接外部接收模块 DATA，并保持共地；FJ1527 不直接连接天线。
K/O 复用
K/O 同时承担按键与指示功能，外围电路需按对码、清码、急停时序设计。
串口解析
M5/M5N 是 ASCII 明文，不是原始 HEX 字节；必须做帧头、长度、校验和结束符检查。
型号边界
FBT5 发射编码应搭配 FJT5 解码，不与 FJ1527 当作同一解码方案。
