产品概述
LBT17 是一款 ASK/OOK 无线发射芯片，内部集成 FB1527 数字编码，通过 K0-K3 接地按键直接触发射频发射。

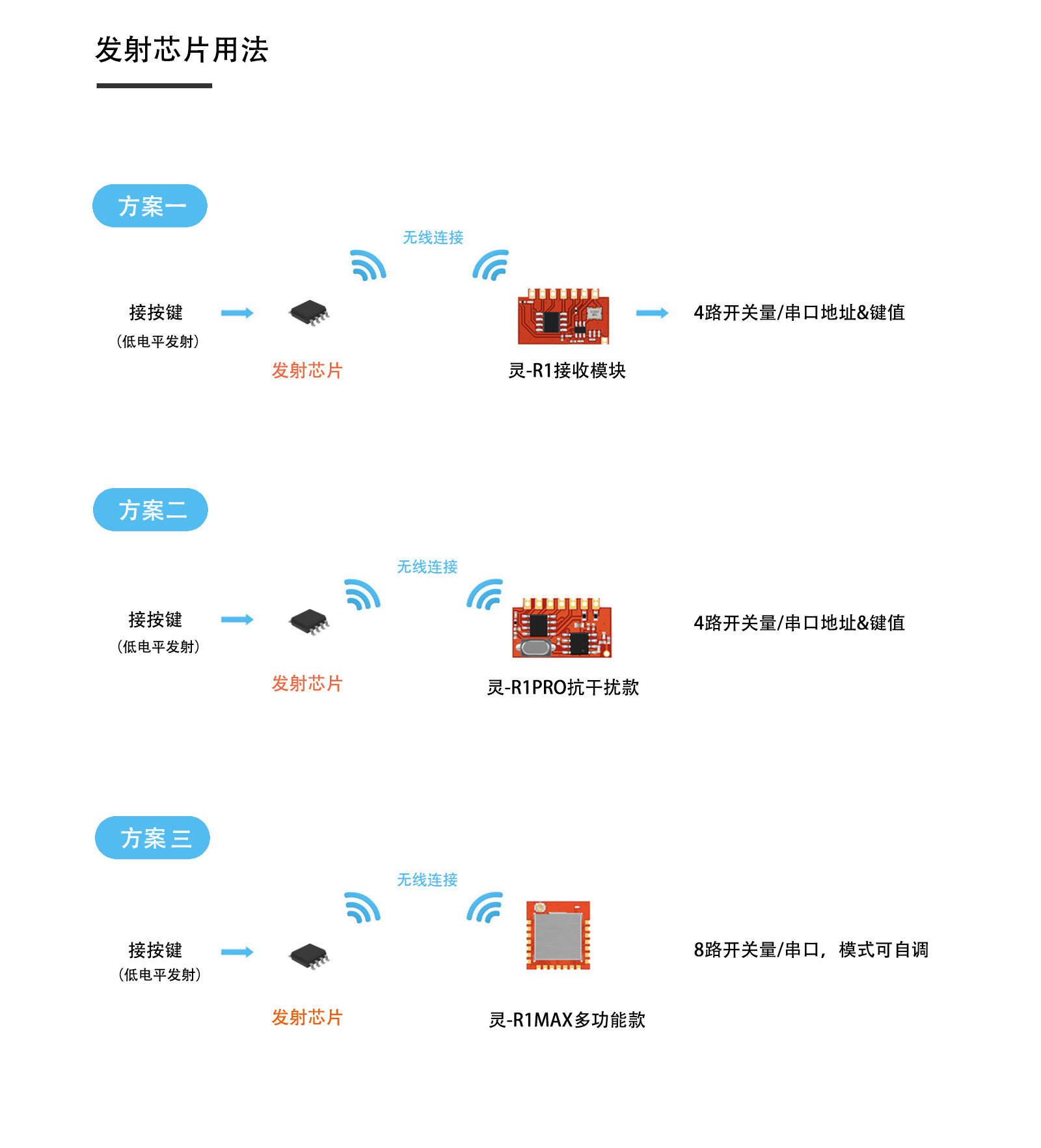

它适合低功耗遥控器、无线门铃和无线开关，采用按键触发内部编码，不用于连续高速数据或双向通信。
适用场景
无线呼叫器
门铃、呼叫器和短指令触发。
智能卫浴
卫浴面板和小家电遥控控制。

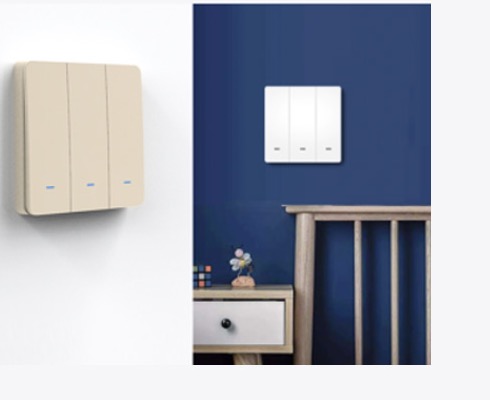

遥控开关
墙壁开关、面板和低速开关控制。
遥控灯具
照明控制与按键触发。
电动晾衣架
升降、互锁和按键控制。
小家电遥控
风扇、家电和简单控制器遥控。
核心特点
编码与发射一体
内部集成 FB1527 编码，自带百万组地址码。
4 键与组合键
K0-K3 接地触发，支持单键及规格书列出的组合键值。
电池供电
2.0-5.5V 工作，待机电流规格值为 0uA。
高电压功率提升
315/433.92MHz 典型 14.5dBm，5V 条件最高 17dBm。
技术参数
| 参数 | 数值 | 单位 | 条件/说明 |
|---|---|---|---|
| 工作电压 | 2.0-5.5，典型 3.0 | V | VDD 与 GND 之间。 |
| 工作频率 | 310-450；常用 315/433.92 | MHz | 按频段电路配置。 |
| 工作电流 | 8 | mA | 315/433.92MHz，POUT=14dBm。 |
| 待机电流 | 0 | uA | 规格书最大值。 |
| 输出功率 | 14.5 典型；17 最大@5V | dBm | 对应规格书条件。 |
| 关断延时 | 1.4 典型，2.0 最大 | ms | 按键释放后的关断时间。 |
| 默认最小脉宽 | 370 | us | 4CLK。 |
| 调制/编码 | ASK/OOK；FB1527 | - | 内部编码。 |
| 工作温度 | -40~120 | ℃ | 芯片环境温度。 |
| ESD 等级 | 6 | kV | 规格书极限参数。 |

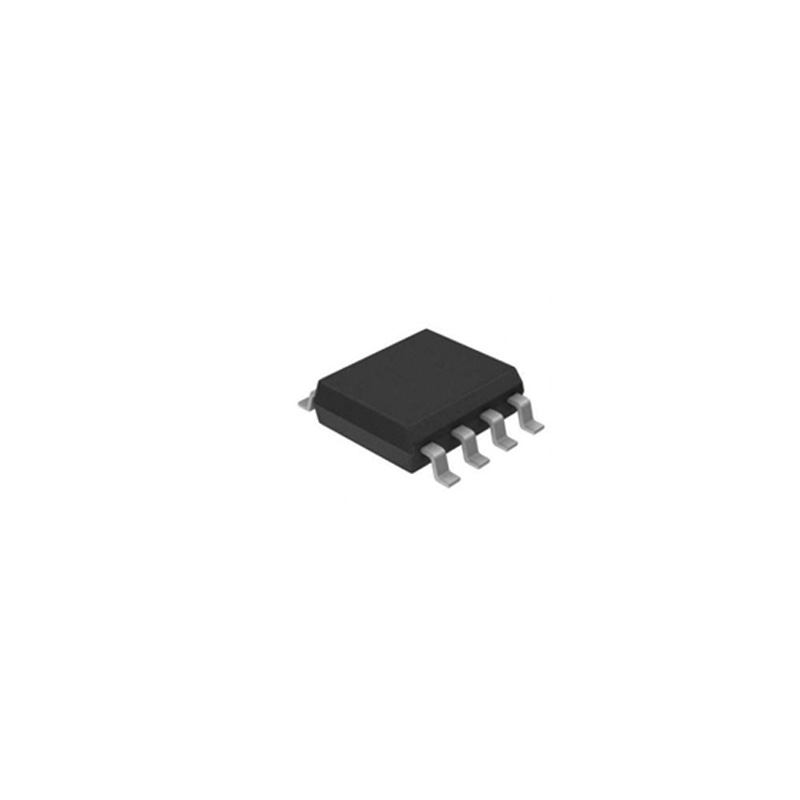

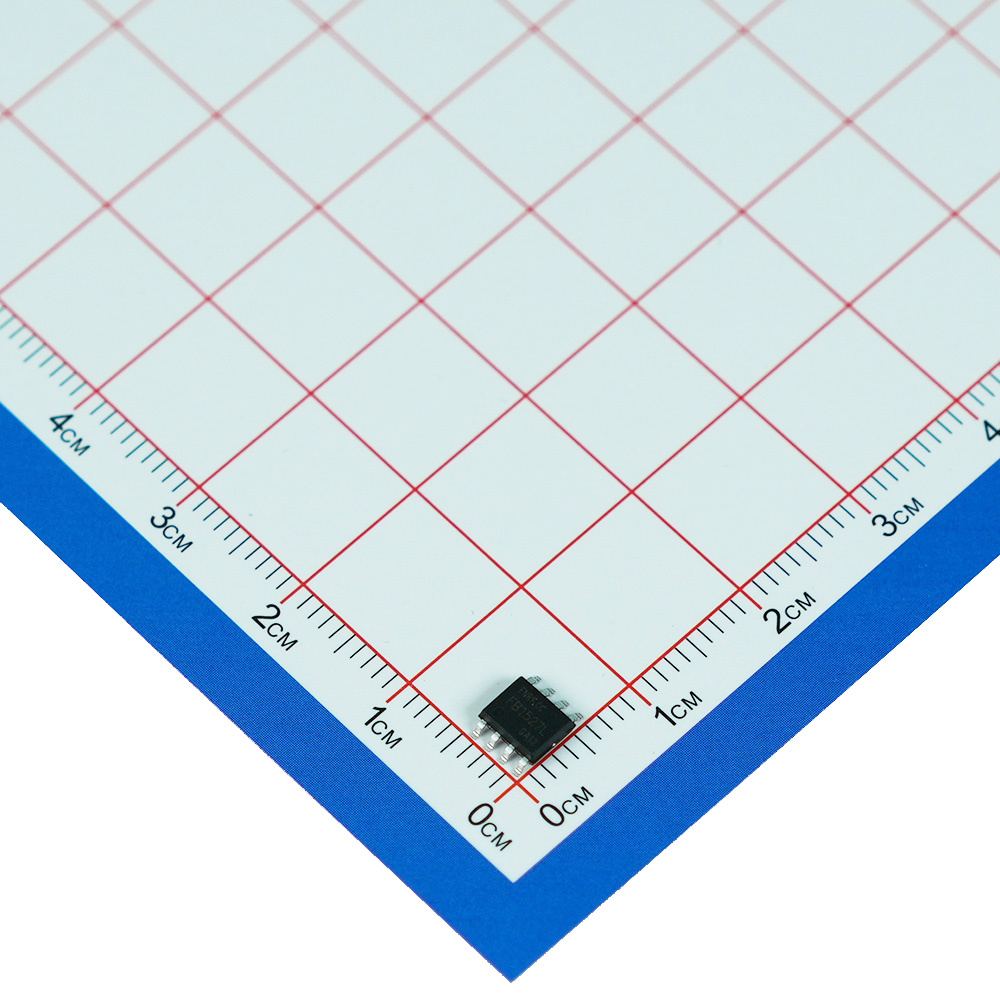

| 封装 | SOP-8 | - | 表贴封装。 |
数字参数来自对应已交付规格书；频段版本、天线、供电、外壳和现场环境会影响最终整机表现。

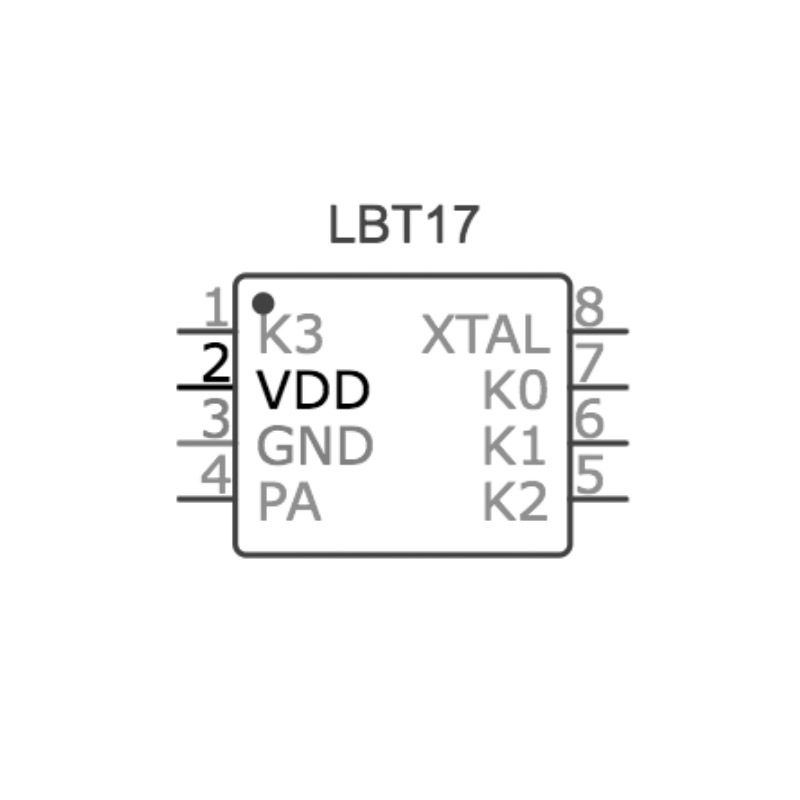

引脚定义与硬件连接
| 引脚 | 类型 | 功能 | 说明 |
|---|---|---|---|
| 1 / K3 | 输入/LED | 按键触发 | 接地发射，默认键值 0x01。 |
| 2 / VDD | 电源 | 电源正 | 典型 3.0V。 |
| 3 / GND | 电源 | 电源负 | 系统地。 |
| 4 / PA | RF 输出 | 射频输出 | 通过匹配网络连接天线。 |
| 5 / K2 | 输入 | 按键触发 | 接地发射，默认键值 0x02。 |
| 6 / K1 | 输入 | 按键触发 | 接地发射，默认键值 0x04。 |
| 7 / K0 | 输入 | 按键触发 | 接地发射，默认键值 0x08。 |
| 8 / XTAL | 晶振 | 频率基准 | 按 315/433.92MHz 参考电路配置。 |
按键编码
| 按键 | 键值 | 按键 | 键值 |
|---|---|---|---|
| K0 | 0x08 | K1+K3 | 0x09 |
| K1 | 0x04 | K1+K2 | 0x0E |
| K2 | 0x02 | K0+K3 | 0x0C |
| K3 | 0x01 | K0+K2 | 0x06 |
| K0+K1 | 0x0A | K2+K3 | 0x05 |
组合键值按对应按键值相加；项目定制键值范围和接收端解码规则需同步确认。
后续工程建议
匹配网络
315MHz 与 433.92MHz 的晶振、匹配器件和天线不同，应按对应参考电路分别调试。
按键与 ESD
K0-K3 线不宜过长；外接线束时结合误触发与 ESD 要求增加滤波或保护。
供电
VDD 近端放置 0.1uF 去耦；在最低电池电压和最长按键时间下验证发射波形。
产品边界
芯片按键触发内部编码，仅承担低速遥控发射，不承担接收或双向通信。
资料下载
- LBT17发射芯片规格书_V1.7.pdf
相关知识文章
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
从发射端电池、接收端纹波、去耦和地线回路排查供电问题。
相关选型专题
面向遥控器、无线开关、传感器上报和小家电遥控，整理发射模块、发射芯片、编码方式、功耗和天线选型。
常见问题
LBT17适合手持遥控器、低功耗按键发射端、遥控器、接收控制板、批量嵌入式产品。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
需结合供电（3V）确认。在电压和 IO 电平满足规格书要求时，DATA 输入可由 MCU GPIO 或编码芯片驱动。
还要确认编码协议、速率、电平时序和接收端输出逻辑，建议以联调测试为准。
页面或规格书中的距离参数可作为指定条件下的参考值。实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
LBT17发射芯片规格书_V1.7.pdf。页面上的“立即购买”可进入购买链接；批量、替代型号或技术问题建议通过微信咨询确认。
