产品概述
LT4455 是一款 315/433.92MHz ASK/OOK 射频发射芯片，内部集成功率放大与谐波抑制电路，通过 DIN 接收外部编码芯片或 MCU 的基带脉冲。
芯片只负责射频发射，不生成地址码、按键码或校验，也不包含接收和解码功能；完整链路需配合编码逻辑、匹配网络、天线和接收端。
适用场景
无线呼叫器
门铃、呼叫器和短指令触发。
智能卫浴
卫浴面板和小家电遥控控制。
遥控开关
墙壁开关、面板和低速开关控制。
遥控灯具
照明控制与按键触发。
电动晾衣架
升降、互锁和按键控制。
小家电遥控
风扇、家电和简单控制器遥控。
核心特点
外部编码灵活
DIN 可连接 FB1527L 等编码芯片或 MCU GPIO。

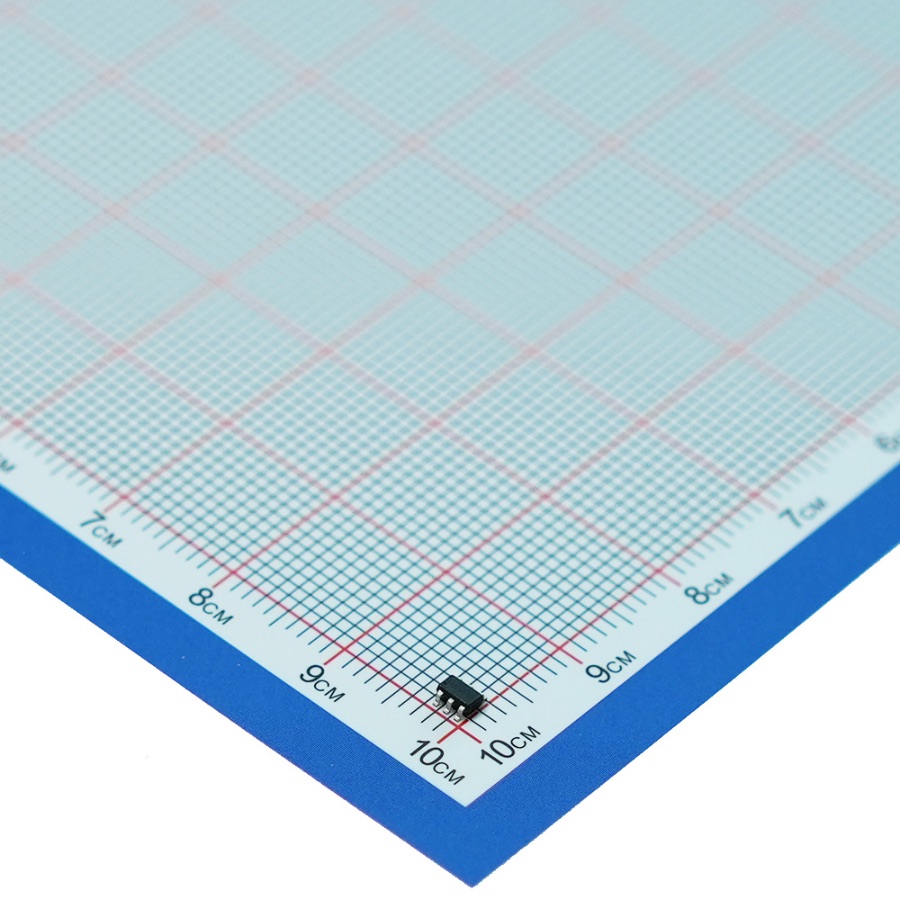

小封装射频发射
SOT23-6，适合空间受限的遥控发射端。
内置功放与谐波抑制
3.3V 典型输出 12dBm，谐波抑制大于 40dBc。
宽电压输入
芯片 2.0-5.0V 供电，DIN 兼容 CMOS 3-5V 应用。
技术参数
| 参数 | 数值 | 单位 | 条件/说明 |
|---|---|---|---|
| 工作频率 | 315 / 433.92 | MHz | 按目标频段版本配置。 |
| 工作电压 | 2.0-5.0，典型 3.0 | V | VCC 与 GND 之间。 |
| 工作电流 | 10 | mA | 3V、40% 调制占空比。 |
| 调制方式 | ASK/OOK | - | DIN 数据调制。 |
| 输出功率 | 12 | dBm | VCC=3.3V。 |
| 谐波抑制 | >40 | dBc | 典型应用电路条件。 |
| 频率偏差 | ±150 最大 | kHz | 规格书最大值。 |
| 数据输入电平 | 3-12 | V | 技术参数表标注兼容 CMOS 电平；引脚说明标注 3-5V，项目设计需同时核对。 |
| 工作温度 | -40~85 | ℃ | 环境温度。 |
| 封装 | SOT23-6 | - | 表贴封装。 |
数字参数来自对应已交付规格书；频段版本、天线、供电、外壳和现场环境会影响最终整机表现。
引脚定义与硬件连接
| 引脚 | 类型 | 功能 | 说明 |
|---|---|---|---|
| XTLO | 输出 | 晶振输出 | 外接晶振相关端。 |
| GND | 电源 | 电源负 | 系统地。 |
| PAOUT | RF 输出 | 射频输出 | 连接匹配网络和天线。 |
| DIN | 输入 | 调制数据输入 | 引脚说明标注兼容 CMOS 3-5V；技术参数表给出 3-12V。 |
| VCC | 电源 | 电源正 | 典型 3.0V。 |
| XTLI | 输入 | 晶振输入 | 外接晶振相关端。 |
编码与频段设计边界
编码不在芯片内部
LT4455 不生成地址码、按键码、滚码或校验；DIN 波形必须与目标接收端协议一致。
315MHz 与 433.92MHz 分开设计
两种频段使用不同晶振、匹配电容电感和天线，不能只改软件频率。
典型参考晶振：315MHz 使用 9.84375MHz；433.92MHz 使用 13.56MHz，均按规格书参考电路和整机实测调整。
后续工程建议
晶振与匹配
晶振及匹配器件靠近芯片，PAOUT 到天线的走线短、直、连续，避免跨分割地。
DIN 信号
DIN 远离 PAOUT、天线和高频噪声源，长线输入按环境增加滤波与 ESD 保护。
电源
VCC 近端放置 100nF 去耦，并在最低工作电压下验证编码与发射过程。
整机验证
内置谐波抑制不替代整机辐射、杂散、天线和外壳结构验证。
资料下载
- LT系列发射芯片使用方法.zip
- LT4455发射芯片规格书_V1.4.pdf
相关知识文章
讲清DAT脉冲、TIM1计时、EXTI解码、两帧校验、学习码和移植调试。
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
相关选型专题
面向遥控器、无线开关、传感器上报和小家电遥控，整理发射模块、发射芯片、编码方式、功耗和天线选型。
常见问题
LT4455X适合手持遥控器、低功耗按键发射端、遥控器、接收控制板、批量嵌入式产品。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
需结合供电（2-5V）确认。在电压和 IO 电平满足规格书要求时，DATA 输入可由 MCU GPIO 或编码芯片驱动。
还要确认编码协议、速率、电平时序和接收端输出逻辑，建议以联调测试为准。
页面或规格书中的距离参数可作为指定条件下的参考值。实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
LT系列发射芯片使用方法.zip、LT4455发射芯片规格书_V1.4.pdf。页面上的“立即购买”可进入购买链接；批量、替代型号或技术问题建议通过微信咨询确认。
