产品概述

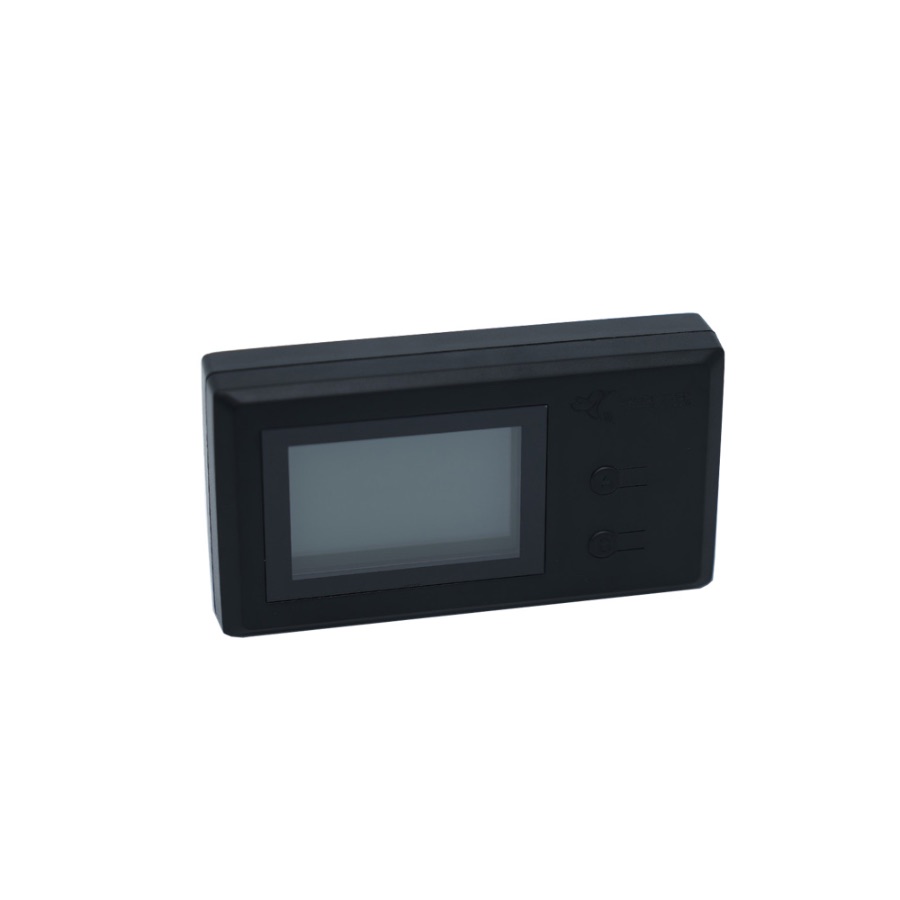

信号助手是433.92MHz ASK 遥控信号强弱辅助测量工具，用于比较遥控器、发射模块或天线方案在相同条件下的相对信号强弱。它适合工程调试、距离对比和产线抽检，不替代频谱仪、功率计或认证测试设备。
适用场景
遥控开关对比
在固定距离和方向下触发遥控器，比较不同样品的显示值和有效提示稳定性。
呼叫器触发检查
用于检查单键或多键呼叫器是否能稳定发出433.92MHz ASK 信号。
天线与装壳对比
对比裸板、装壳和不同天线位置下的相对强弱变化，辅助定位距离问题。
遥控产品抽检
固定测试工装、距离和触发动作后，用于批次一致性检查和异常样品复测。
核心特点
433.92MHz ASK 信号测量
面向常见433MHz遥控器和发射模块，按相同测试条件做相对强弱对比。
屏幕、蜂鸣与LED提示
收到有效信号时给出数值和提示，便于桌面调试和产线快速判断。
不要求编码格式
关注ASK信号强弱，不依赖具体遥控编码，适合不同遥控发射端对比。
TYPE-C 5V供电
使用常见TYPE-C供电，适合工程桌面、固定工位和外出测试携带。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 适用频率 | - | 433.92 | - | MHz | 主要用于433.92MHz遥控信号。 |
| 频率容差 | -100 | - | +100 | kHz | 围绕433.92MHz。 |
| 支持调制 | - | ASK | - | - | 无编码格式要求。 |
| 测量范围 | -100 | - | +17 | dBm | 信号强弱相对测量参考。 |
| 供电接口 | - | TYPE-C | - | - | 5V供电输入。 |
| 工作电压 | - | 5 | - | V | TYPE-C输入。 |
| 指示方式 | - | 蜂鸣器/LED/屏幕 | - | - | 有效信号提示和数值显示。 |
| 外形尺寸 | - | 8.2×4.5×1.6 | - | cm | 长×宽×厚，参考尺寸。 |
测量值用于同一环境下的相对比较。若要确认频点、带宽、谐波、杂散或认证指标，应使用对应 RF 测试设备。
引脚定义与硬件连接
信号助手为成品测试工具，无需外接引脚接线。使用时通过TYPE-C供电，按固定距离和方向触发待测遥控器或发射模块，观察屏幕、蜂鸣器和LED提示。
| 项目 | 作用 | 说明 |
|---|---|---|
| TYPE-C | 供电接口 | 5V输入，不作为数据通信接口。 |

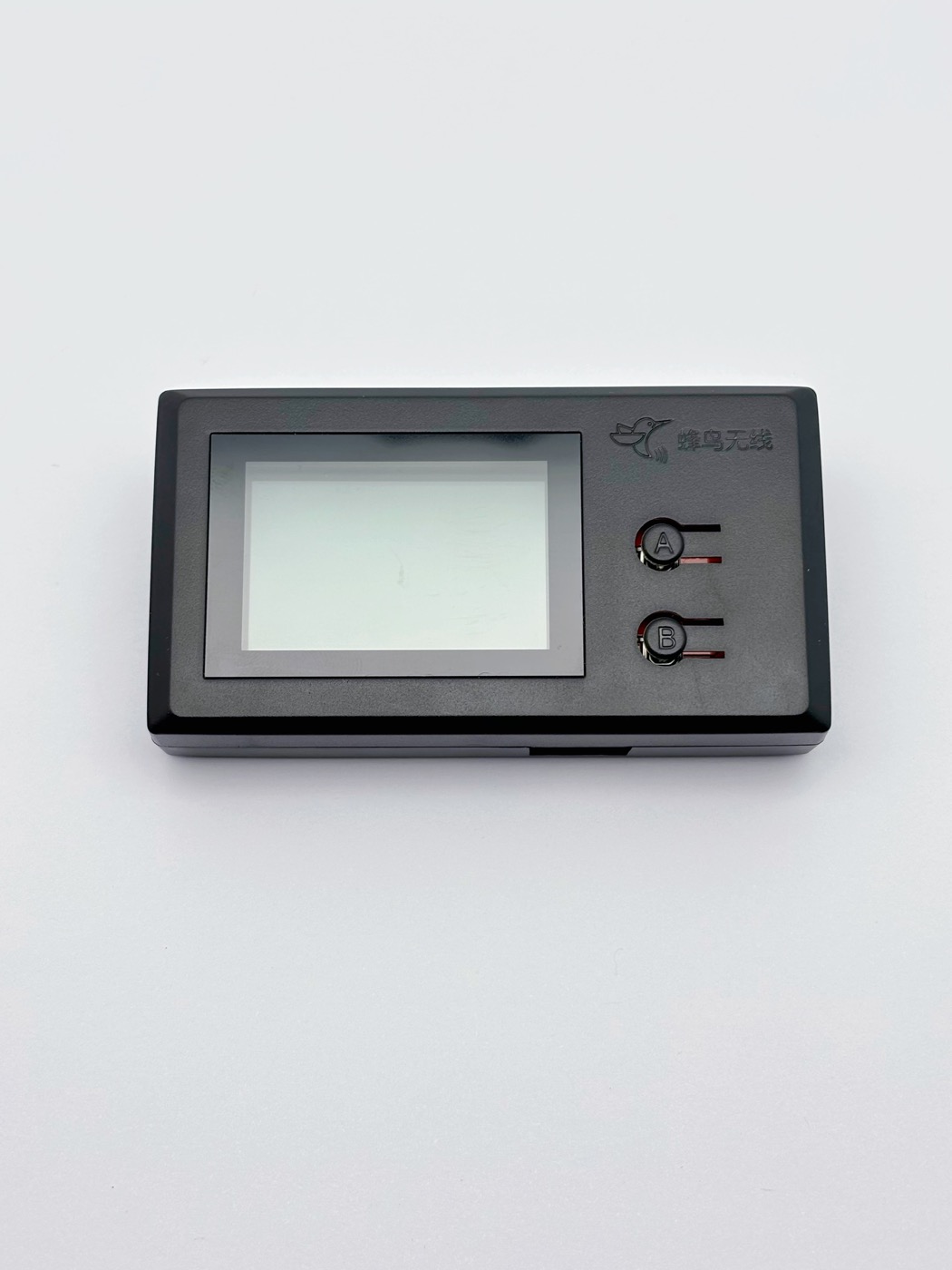

| 显示屏 | 显示测量结果 | 用于观察频率和相对信号强弱等信息。 |
| 蜂鸣器/LED | 有效信号提示 | 接收到有效433.92MHz ASK信号时辅助提示。 |
| A/B键 | 预留按键 | 规格书 V1.4 标注为预留，暂无定义。 |

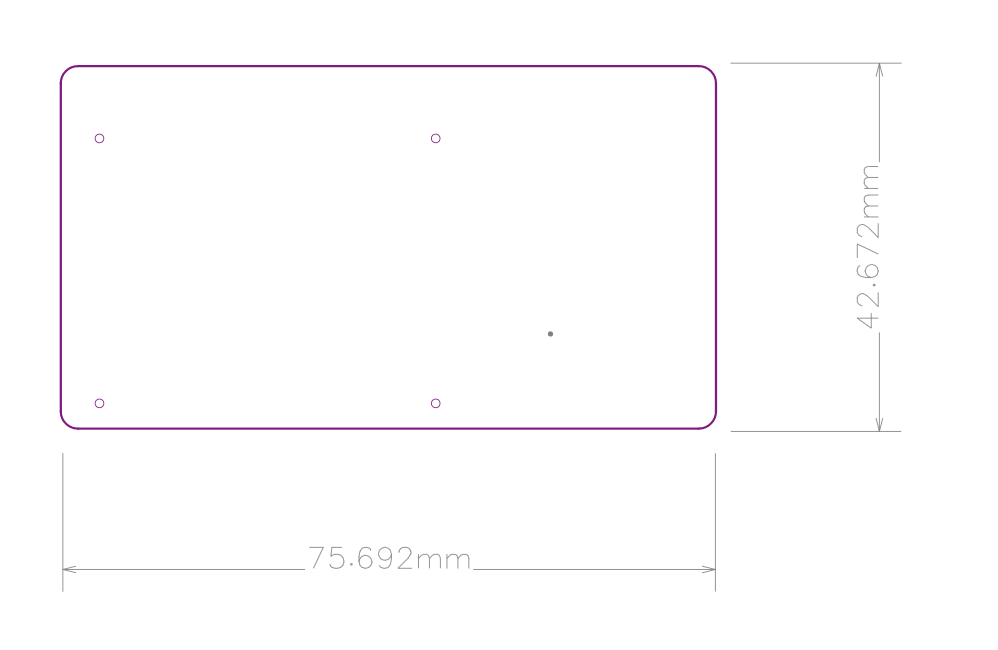

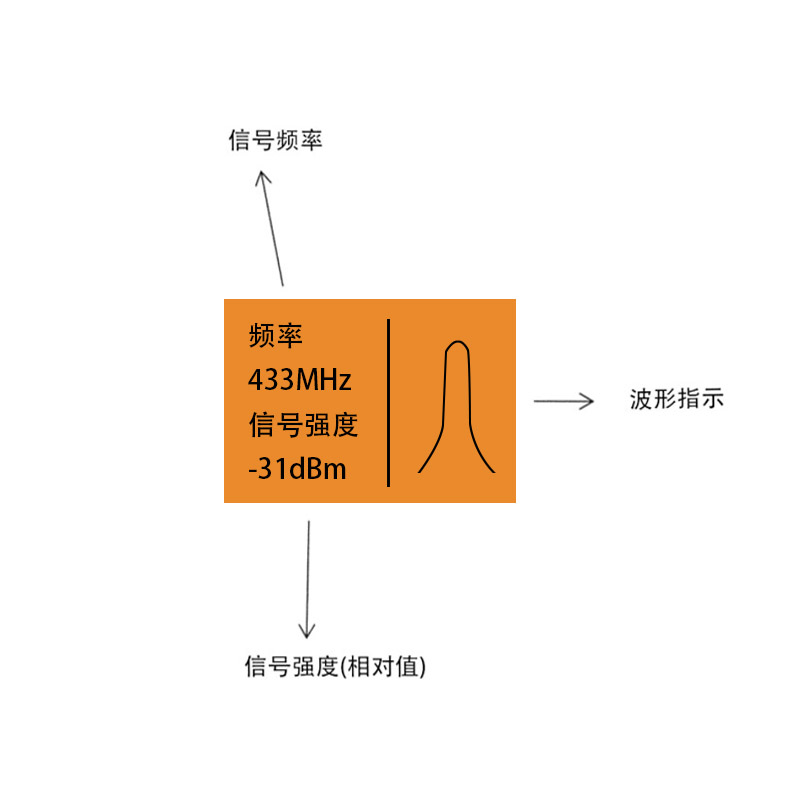

屏幕显示与尺寸
典型用法
信号助手适合做相同条件下的对比测试。距离、方向、供电、电池状态和现场干扰要尽量固定，否则显示值会随环境变化。
典型测试场景
| 场景 | 建议做法 | 判定要点 |
|---|---|---|
| 遥控器对比 | 相同距离和方向下逐个触发遥控器。 | 比较显示值和有效提示稳定性。 |
| 天线调试 | 同一发射端更换不同天线方案。 | 观察相对强弱变化和距离表现。 |
| 距离测试 | 逐步拉开距离并重复触发。 | 记录稳定提示距离和临界状态。 |
| 生产抽检 | 固定测试工装、距离和动作。 | 关注批次一致性和异常样品。 |
| 外壳影响验证 | 裸板、装壳、安装状态分阶段测试。 | 比较外壳和安装方向对信号的影响。 |
后续工程建议
- 本产品主要用于433.92MHz遥控信号，暂不适用其他频率。
- 测试时应固定距离、方向、供电、电池状态和现场干扰条件。
- 临界距离或异常样品应重复测试，并结合接收端实际动作确认。
- 同频遥控器、无线门铃、开关电源、电机或金属外壳都可能导致显示值波动。
- 产线测试宜记录样品编号、测试距离、显示值范围和是否稳定提示，不只记录偶发最高值。
资料下载
- 信号助手规格书_V1.4.pdf
相关知识文章
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
从发射端电池、接收端纹波、去耦和地线回路排查供电问题。
相关选型专题
面向无线遥控、门铃、安防报警、智能家居、小家电和传感器上报场景，按发射、接收、收发、低功耗和天线配套筛选型号。
面向遥控器、无线开关、传感器上报和小家电遥控，整理发射模块、发射芯片、编码方式、功耗和天线选型。
常见问题
主要用于观察 433.92MHz ASK 遥控信号的相对强弱，适合遥控器、发射模块和天线方案对比。
不可以。显示值用于相同测试条件下的相对比较，不能替代频谱仪、功率计、认证测试设备或校准计量仪器。
规格书 V1.4 标注主要用于 433.92MHz 遥控信号，暂不适用其他频率。
应固定距离、方向、供电、电池状态和现场干扰条件；临界距离或异常样品建议重复测试，并结合接收端实际动作确认。
页面资料区提供信号助手规格书 V1.4；批量测试方法或异常样品判断可通过微信咨询确认。
