产品概述

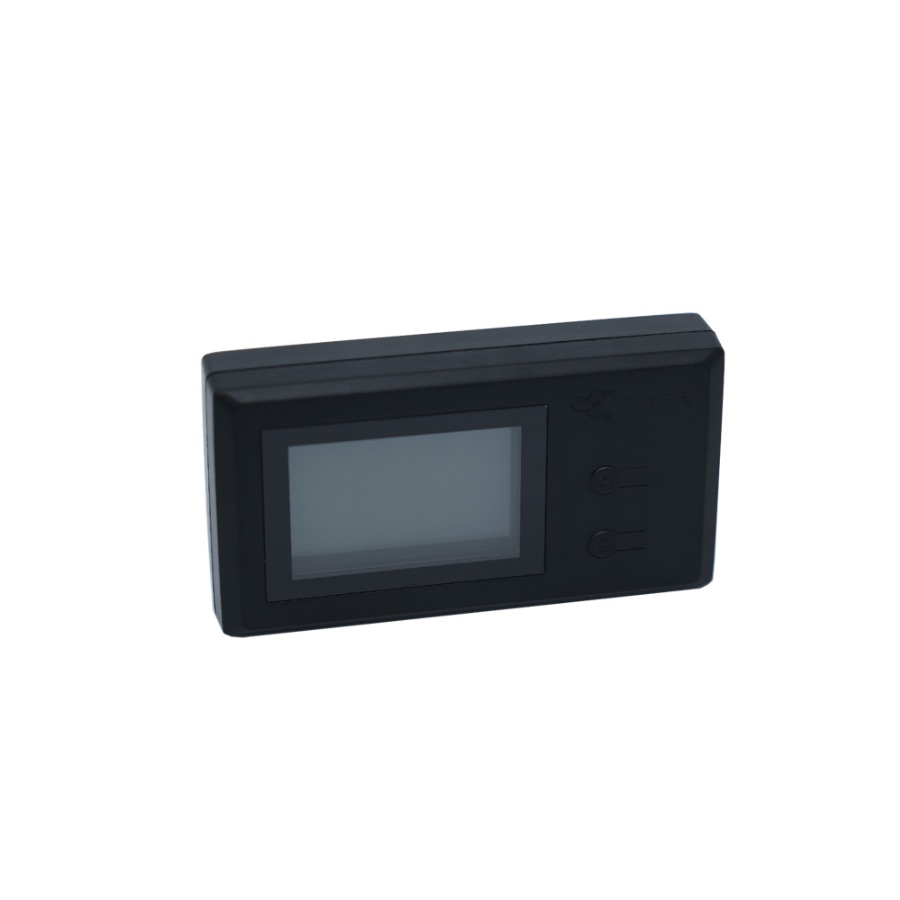

开发助手是315MHz/433MHz遥控信号解码与显示工具，可查看频率、地址码、按键值、脉宽和编码类型，用于遥控器开发、接收端匹配和产线抽检。它提供工程比对结果，不替代频谱仪、认证测试设备或整机最终判定。
适用场景
遥控开关调试
逐键读取遥控器地址和键值，确认开关面板与接收端学习结果一致。
呼叫器信号确认
检查单键或多键呼叫器的频点、编码和触发稳定性，便于样机联调。
电动晾衣架遥控
核对升降、照明等按键值；电机限位和保护逻辑仍由主控验证。
智能卫浴产测
用于批量检测遥控发射端是否能稳定上屏、蜂鸣和显示对应编码。
核心特点
识别常见遥控编码
支持FB1527、EV1527、蜂鸟T5等常见格式，适合遥控类产品调试。
屏幕直接显示关键结果
频率、编码ID、按键值、最小脉宽和IC参考信息可直接读取。
蜂鸣与LED辅助判断
有效无线解码后蜂鸣提示，LED状态用于判断待机、解码和信号消失。
TYPE-C桌面供电
5V输入，适合工程桌面、样机验证和固定产测工位使用。
技术参数
| 项目 | 规格 | 说明 |
|---|---|---|
| 支持频率 | 315MHz / 433MHz | 用于遥控信号解码显示。 |
| 供电接口 | TYPE-C，5V输入 | 桌面调试和产线工位供电。 |
| 工作电流 | 典型 <30mA | 以实际显示和蜂鸣状态为准。 |
| 支持编码 | FB1527 / EV1527 / 蜂鸟T5 | 其他自定义编码或滚动码不作为有效识别依据。 |
| 显示信息 | 地址码、按键值、频率、脉宽、编码类型 | 结果用于工程比对和产测参考。 |
| 外形尺寸 | 约82×45×16mm | 结构配合以实物确认为准。 |
显示结果不作为计量校准值。关键项目需结合目标接收端、实测波形和整机测试条件确认。
引脚定义与硬件连接
| 项目 | 作用 | 说明 |
|---|---|---|
| 显示屏 | 显示解码结果 | 显示频率、编码ID、最小脉宽和IC参考信息。 |
| TYPE-C | 供电接口 | 5V输入，不作为数据通信接口。 |
| LED | 状态指示 | 待机闪烁；有效解码后常亮，信号消失后恢复闪烁。 |
| 蜂鸣器 | 解码提示 | 收到有效无线解码后响一声。 |
| A键 | 计数辅助 | 按住A键触发待测遥控按键，可辅助记录按键信息。 |
| B键 | 预留 | 当前规格书未定义功能。 |
显示信息定义
| 显示项 | 含义 | 使用说明 |
|---|---|---|
| 频率 | 解码出的信号频点 | 用于区分315MHz或433MHz遥控信号。 |
| 编码ID | 地址和键值数据 | 通常以HEX格式显示，需结合接收端定义核对。 |
| 最小脉宽 | 同步头高电平脉冲宽度 | 可辅助判断1527类编码时钟参考值。 |
| IC | 编码IC参考信息 | 芯片名、振荡电阻等信息仅作工程参考。 |
| 按键值 | 遥控按键对应值 | 组合键或特殊编码需结合目标产品复测。 |
典型用法
开发助手适合先做信号可见性和编码比对，再交给目标接收端验证动作。不要只凭单次上屏结果判断整机合格。
后续工程建议
- 生产测试应固定距离、方向、供电方式和触发动作，异常样品需重复测试。
- 接收端匹配时，地址码、键值、频率和编码类型都要一致。
- 振荡电阻和IC识别受芯片厂家、电压和编码特性影响，仅作参考。
- 自定义编码、滚动码或偶发失真场景，应结合示波器、逻辑分析仪和目标接收端确认。
