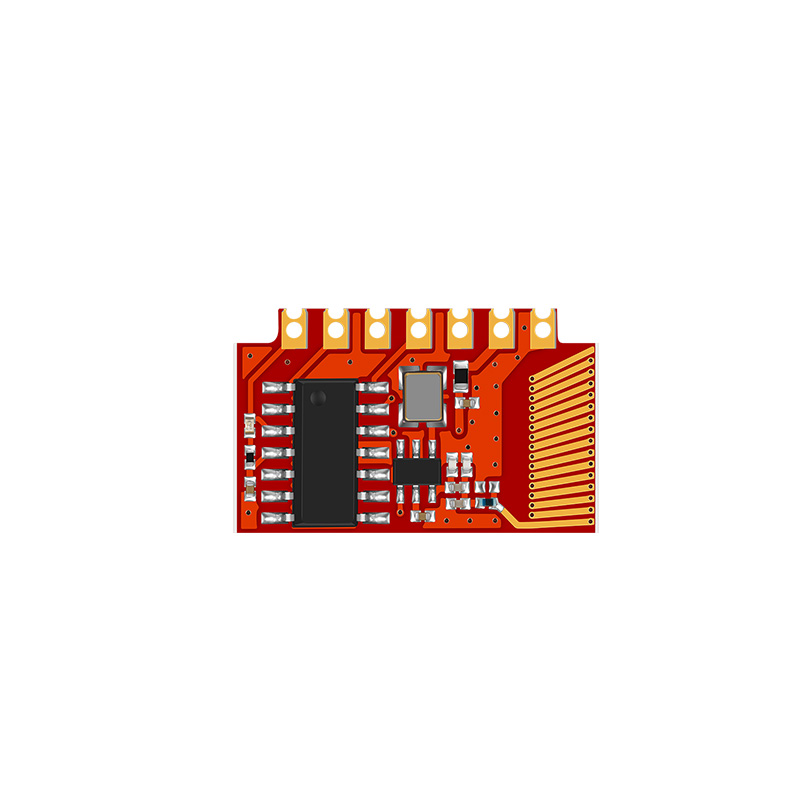

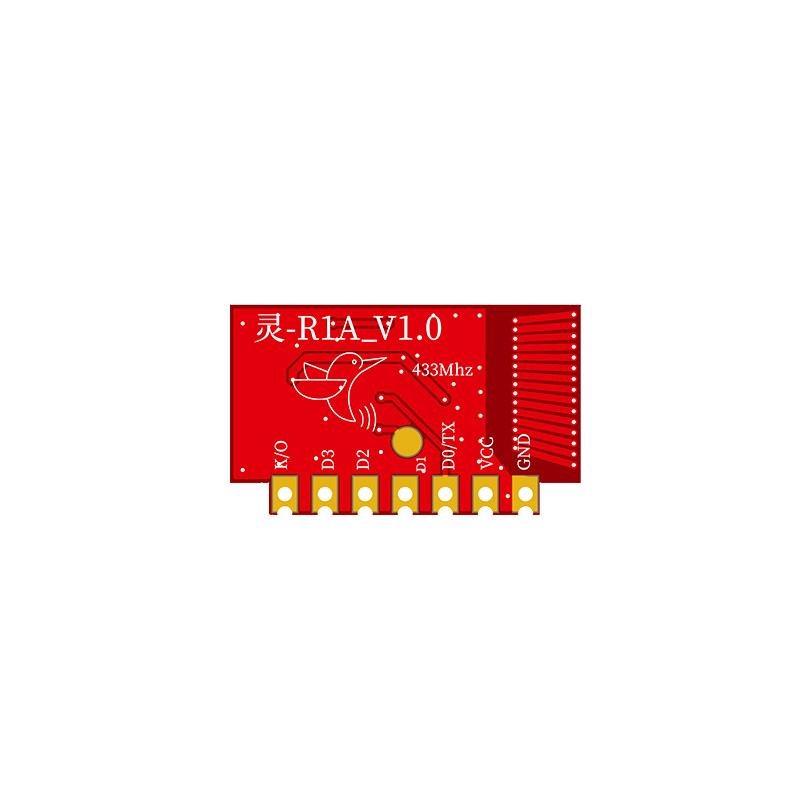

灵-R1A
3.3元 / 2.6-5.5V / 开关量或串口 / 板载天线 / 智能厨卫遥控专用
3.3元2.6-5.5V开关量或串口板载天线智能厨卫遥控专用
分类：灵系列 / 接收
产品简介
灵-R1A接收模块规格书
产品亮点

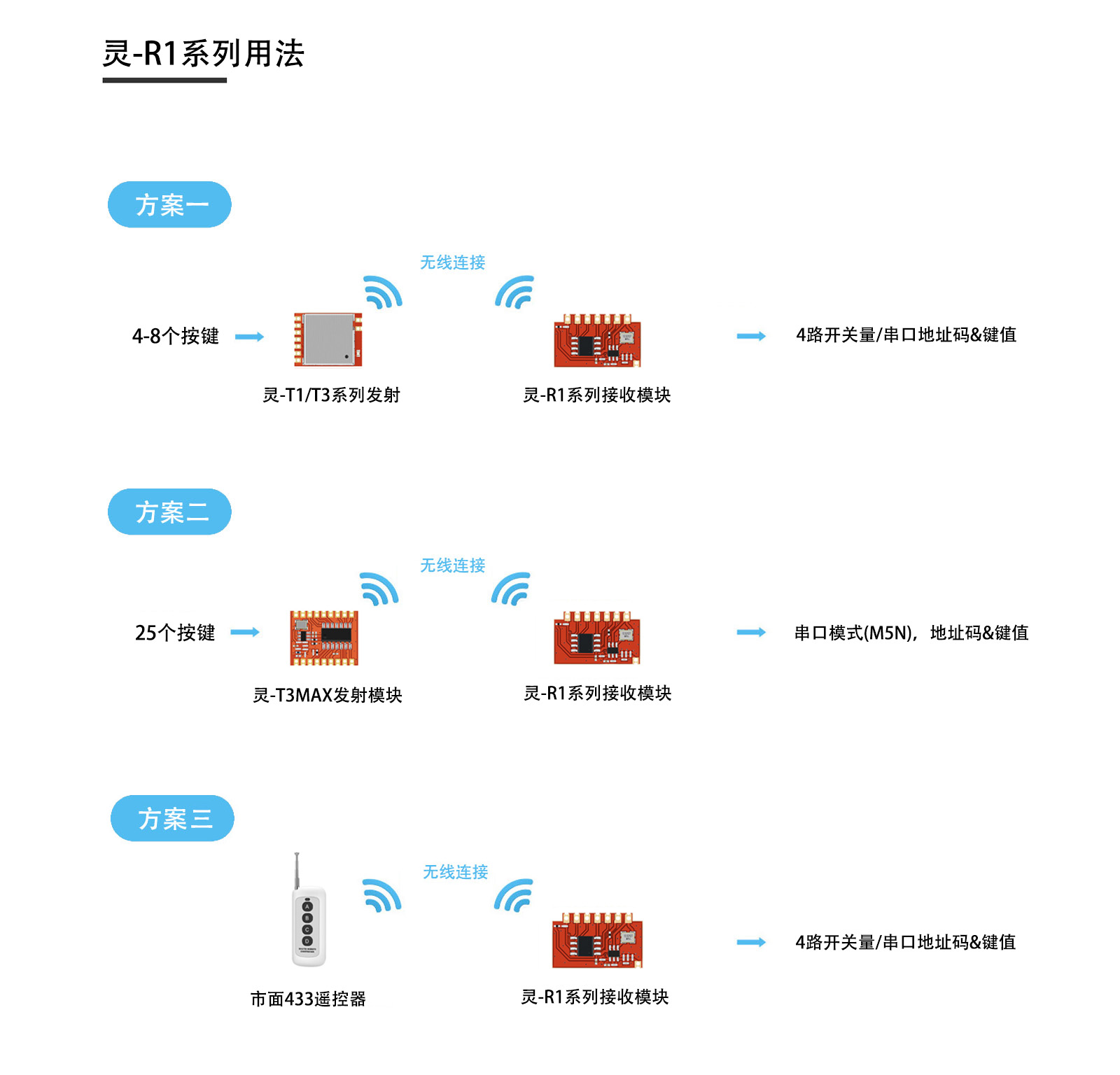

- 本产品为遥控接收端，自带天线。四路开关量输出或1路串口输出；具有免开发、免调试、低成本、自带解码、自动适应各种编码、自动学习市面射频遥控器等特点；模块对应发射模块为“灵-T1pro/T3A/T3MAX”，可迅速量产。
- 4款模式：M1翻转款、M3点动款、M4互锁款、M5N串口款，需指定，默认M3。
- 小体积，贴片、插件兼容封装。
- 可选串口模式输出，波特率固定9600bps。
- 芯片灵敏度：-110dBm
详细参数
| 产品系列 | 灵系列 |
|---|---|
| 产品分类 | 接收 |
| 产品型号 | 灵-R1A |
| 规格书版本 | V2.0 |
| 参考价格 | 3.3元 |
| 工作频率 | 433.92MHz |
| 工作电压 | 2.6-5.5V（典型3.0V） |
| 工作电流 | 4.7mA |
| 待机/休眠电流 | 规格书未明确 |
| 发射功率 | 规格书未明确 |
| 接收灵敏度 | -110dBm |
| 通信/遥控距离 | 规格书未明确 |
| 串口速率 | 可选串口模式输出，波特率固定9600bps。 |
| 数据接口 | 本产品为遥控接收端，自带天线。四路开关量输出或1路串口输出；具有免开发、免调试、低成本、自带解码、自动适应各种编码、自动学习市面射频遥控器等特点；模块对应发射模块为“灵-T1pro/T3A/T3MAX”，可迅速量产。 |
| 输出/模式 | M1翻转款、M3点动款、M4互锁款、M5N串口款，需指定，默认M3。 |
| 编码/协议 | 本产品为遥控接收端，自带天线。四路开关量输出或1路串口输出；具有免开发、免调试、低成本、自带解码、自动适应各种编码、自动学习市面射频遥控器等特点；模块对应发射模块为“灵-T1pro/T3A/T3MAX”，可迅速量产。 |

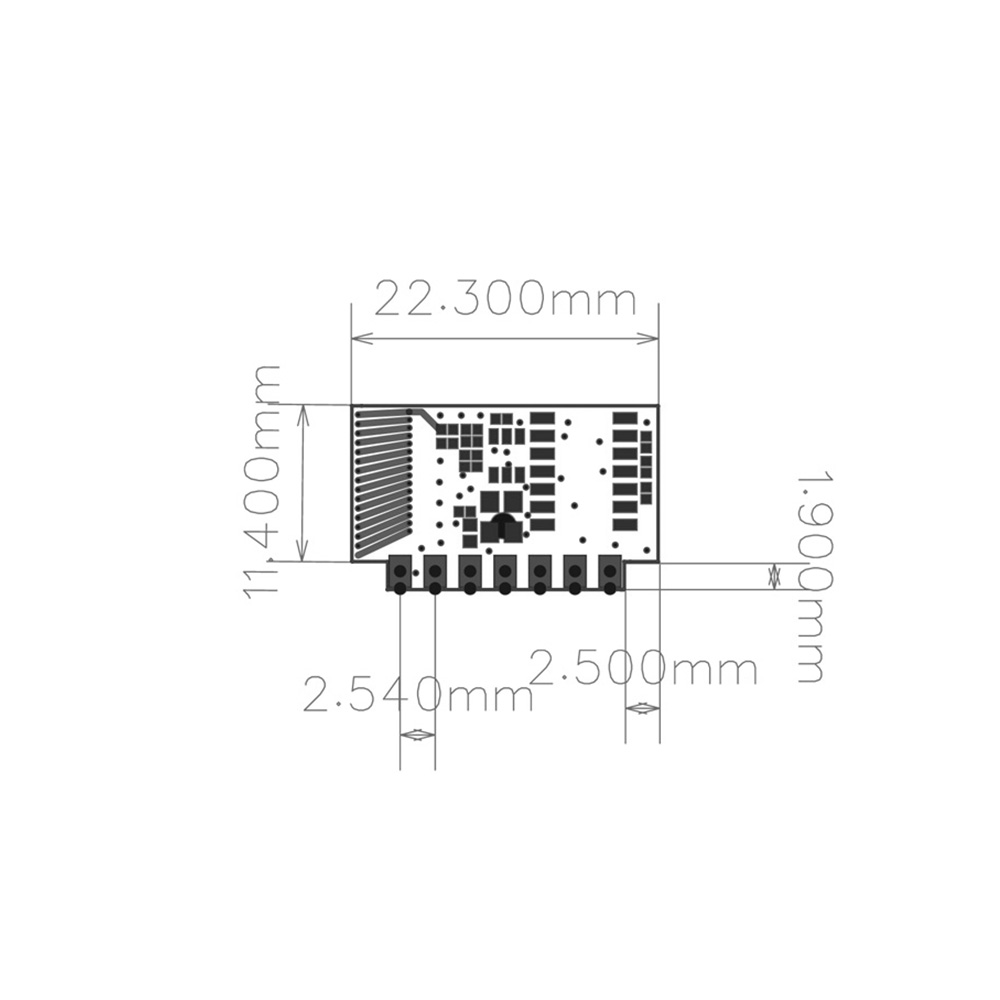

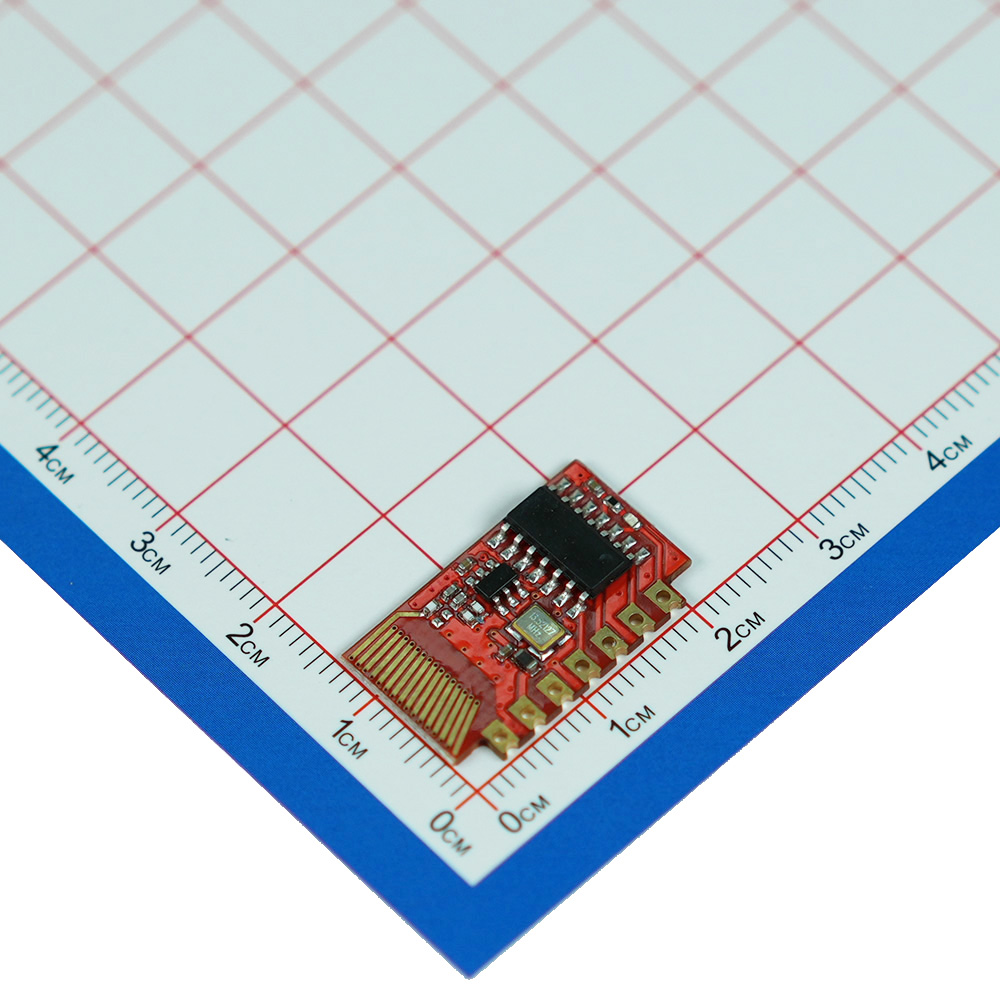

| 外形尺寸 | 规格书未明确 |
| 认证/合规 | 规格书未明确 |
选型提示
供电按 2.6-5.5V（典型3.0V） 设计；频点确认 433.92MHz；接口/输出确认 本产品为遥控接收端，自带天线。四路开关量输出或1路串口输出；具有免开发、免调试、低成本、自带解码、自动适应各种编码、自动学习市面射频遥控器等特点；模块对应发射模块为“灵-T1pro/T3A/T3MAX”，可迅速量产。；尺寸需结合产品结构核对。灵-R1A 的关键兼容项建议以规格书和实际样机测试为准。
应用场景
智能厨卫遥控
资料下载
常见问题
灵-R1A 的工作电压是多少？
规格书 V2.0显示，工作电压为：2.6-5.5V（典型3.0V）。做电源设计时还需要结合外围电路、电源纹波和 IO 电平确认。
灵-R1A 的工作频率是多少？
规格书 V2.0显示，工作频率为：433.92MHz。如果同型号有不同频点版本，下单或打样前要确认具体频点。
灵-R1A 的电流/功耗参数是多少？
规格书 V2.0显示，工作电流为：4.7mA；待机/休眠电流为：规格书未明确。电池供电产品建议按实际工作占空比评估续航。
灵-R1A 是什么接口或输出方式？
规格书 V2.0显示，数据接口为：本产品为遥控接收端，自带天线。四路开关量输出或1路串口输出；具有免开发、免调试、低成本、自带解码、自动适应各种编码、自动学习市面射频遥控器等特点；模块对应发射模块为“灵-T1pro/T3A/T3MAX”，可迅速量产。；输出/模式为：M1翻转款、M3点动款、M4互锁款、M5N串口款，需指定，默认M3。。接 MCU、继电器或控制板前需要核对引脚定义。
灵-R1A 适合哪些应用？
灵-R1A 可用于 智能厨卫遥控 等场景，最终选型以电压、频点、接口、尺寸和实测距离为准。
