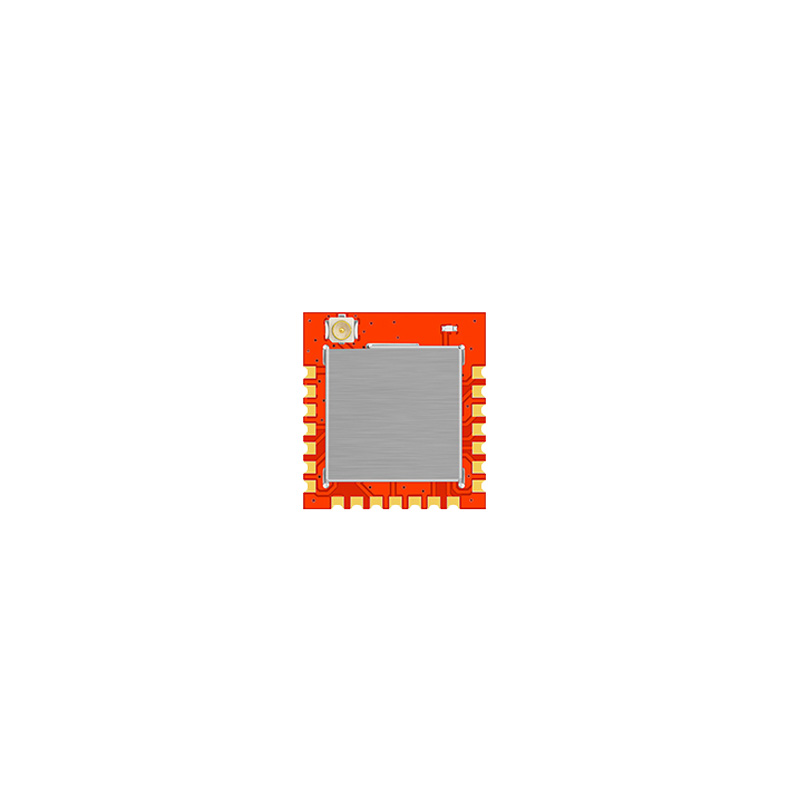

产品概述
灵-R1MAX 是一款可配置的 ASK/OOK 遥控接收解码模块，集成射频接收、遥控编码识别、学习存储、8 路开关量输出和串口交互。MP、MC、M0、M1 用于选择功耗、对码和输出方式。
模块支持持续接收与间隙接收，可保存最多 1000 个遥控 ID。灵-T3MAX 的 25 键应用应选串口模式；8 路开关量模式只输出指定键值。

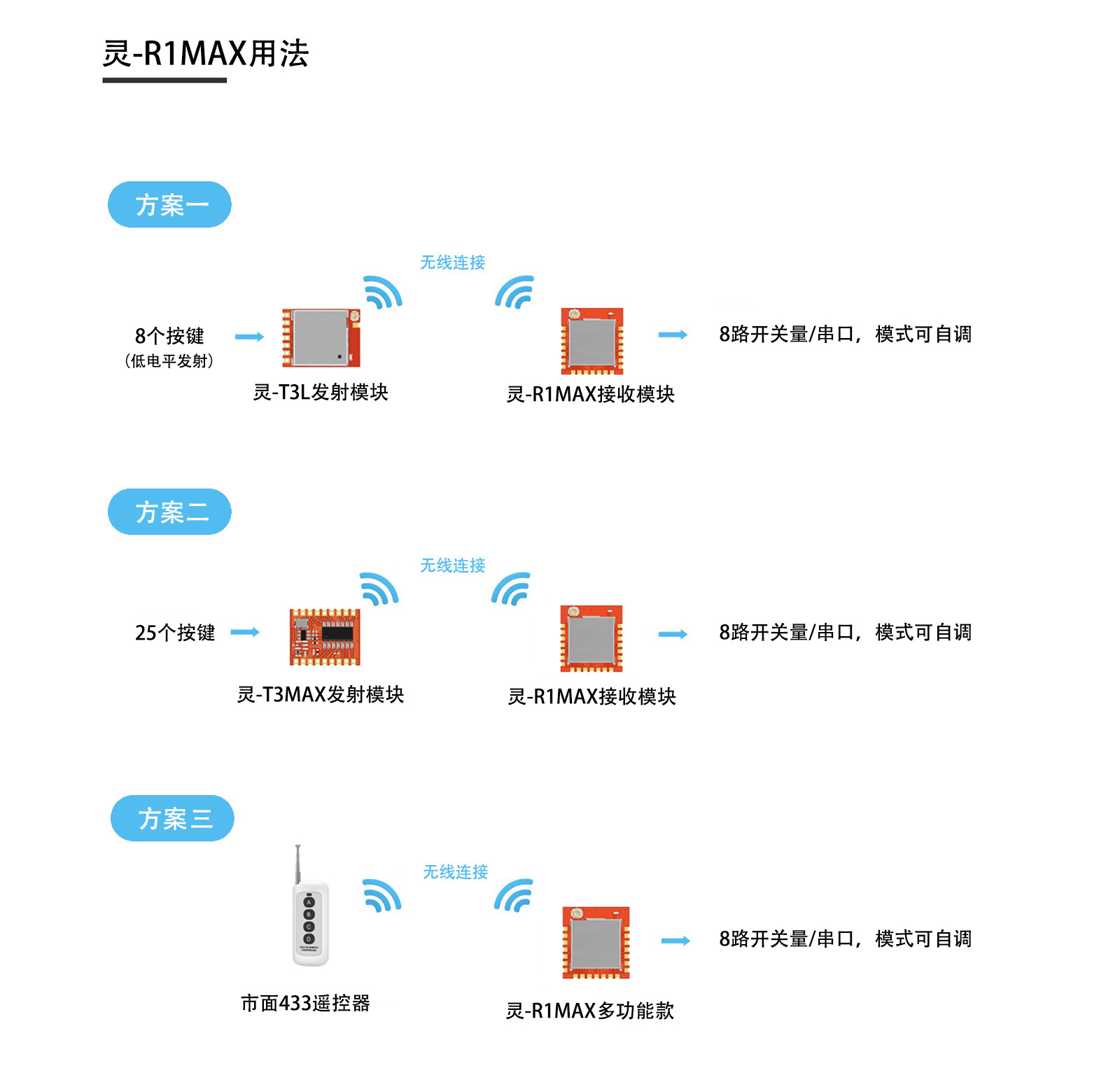

多模式接收适合哪些系统
八路遥控开关
翻转、互锁或点动模式可直接提供逻辑输出，继电器和负载仍需外部驱动。

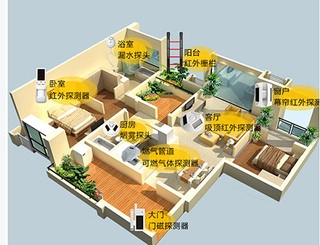

门禁与安防
学习模式只响应已保存遥控 ID；门锁和电机必须由主控增加限位与超时。
多功能家居控制
8 路输出适合场景和功能分配，多房间模式可把固定结果从 D3 输出。
串口遥控解码
MCU 从 D0/TX 读取地址、键值；模式 6 还附加脉宽字段。
配置能力
8 路或串口输出
M0、M1 组合选择翻转、互锁、点动、BCD、串口和多房间模式。
持续/低功耗接收
MP=0 时持续接收，典型 4.8mA；MP=1/F 时平均电流典型 67uA。
学习或免对码
MC=1/F 时只响应已学习 ID；MC=0 时免对码接收兼容编码。
1000 个学习 ID
索引 0000-0999，重复 ID 不重复写入，存满后拒绝新增。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 工作频率 | - | 433.92 | - | MHz | 默认；315MHz 可选。 |
| 工作电压 | 2.6 | 3.3 | 5.5 | V | VCC 与 GND 之间。 |
| 正常接收电流 | - | 4.8 | - | mA | MP=0。 |
| 低功耗平均电流 | - | 67 | - | uA | MP=1，间隙接收。 |
| 接收灵敏度 | - | -110 | - | dBm | 典型值。 |
| 调制方式 | - | ASK/OOK | - | - | 遥控接收。 |
| 串口速率 | - | 9600 | - | bps | 8N1，ASCII。 |
| 学习容量 | - | 1000 | - | 个 | 索引 0000-0999。 |
| 开关量输出 | - | 8 | - | 路 | D0-D7。 |
| 天线阻抗 | - | 50 | - | ohm | ANT 引脚。 |

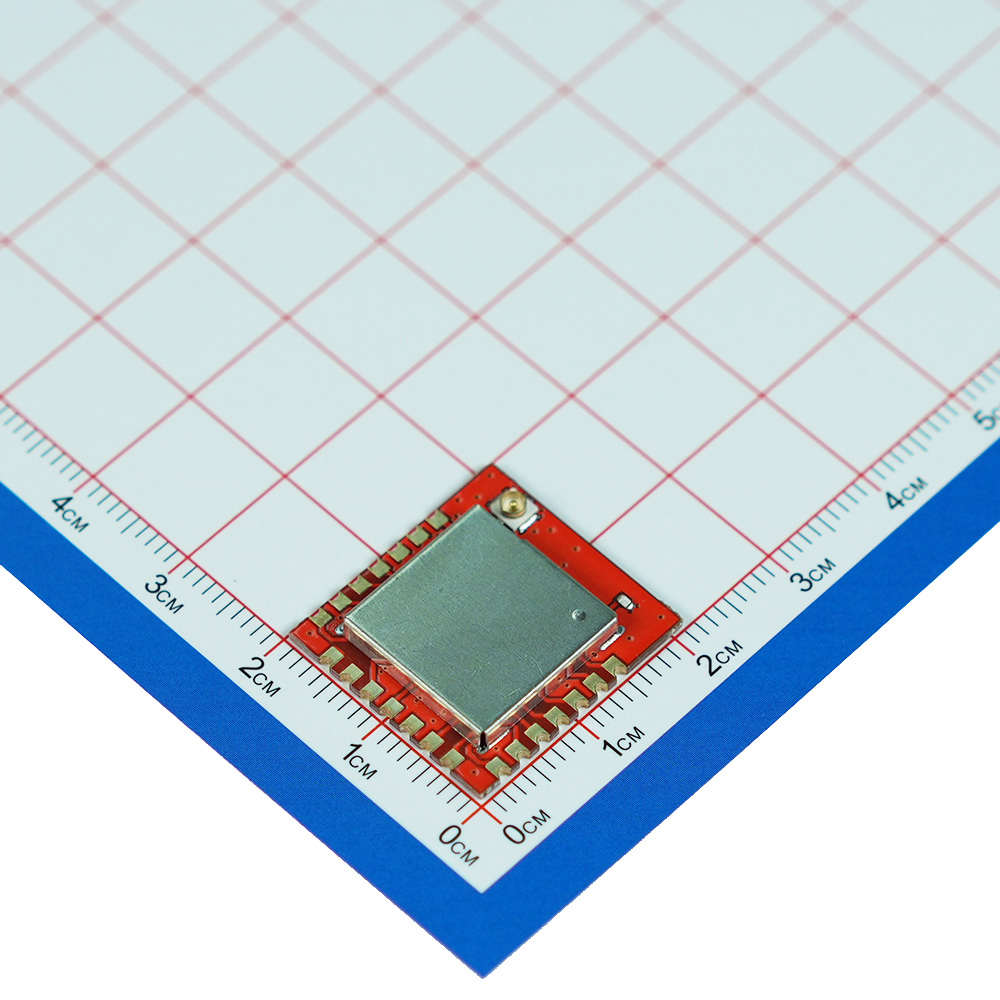

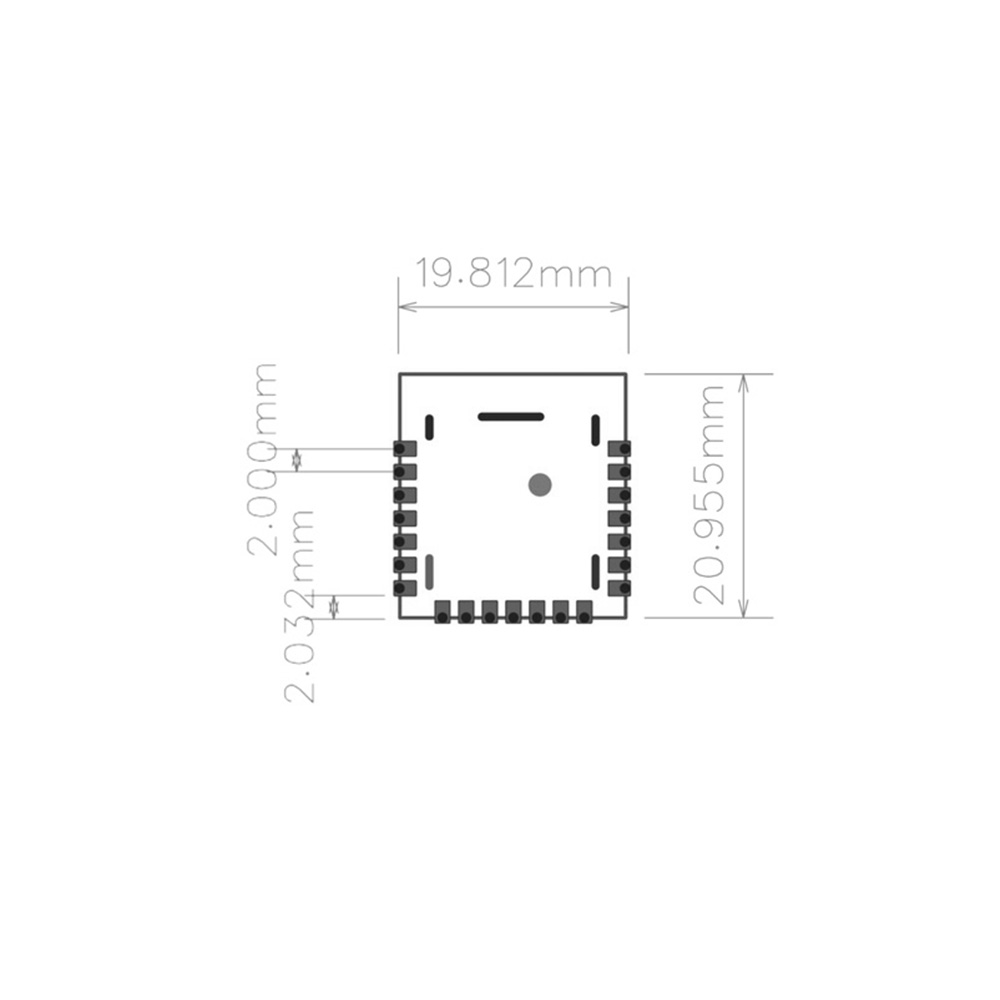

| 外形尺寸 | - | 20.96 × 19.81 × 2.95 | - | mm | 长 × 宽 × 厚。 |
| 工作温度 | -30 | - | 80 | °C | 整机应用需实测。 |
低功耗模式存在唤醒窗口。首次发射建议持续 800ms 以上，并在最低电压和最终外壳条件下验证响应延迟。
引脚定义与硬件连接

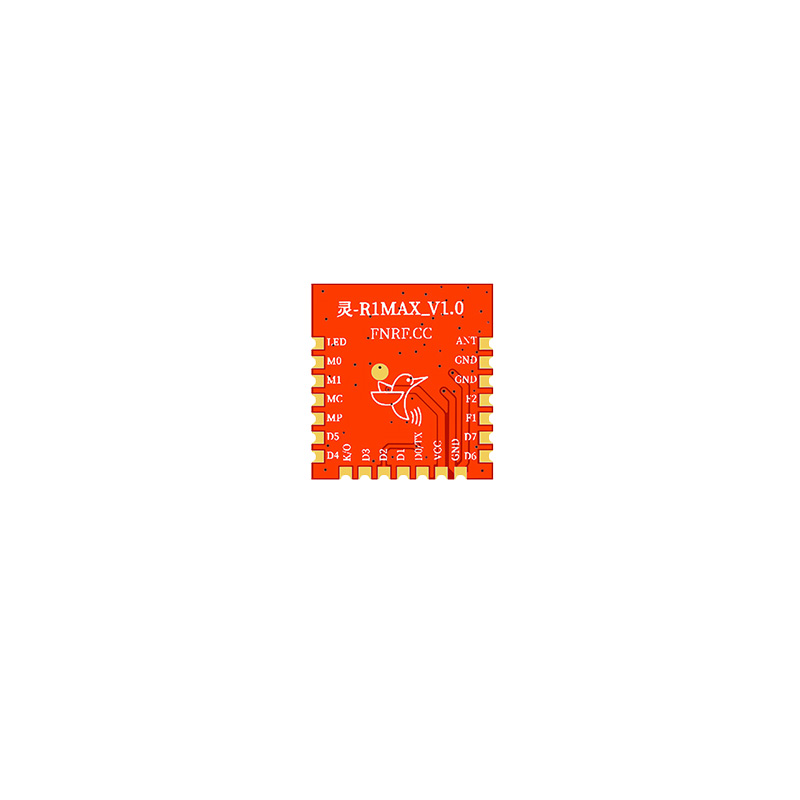

| 引脚名称 | 类型 | 功能 | 说明 |
|---|---|---|---|
| ANT | RF | 天线输入 | 50ohm，连接匹配天线。 |
| VCC、GND | 电源 | 电源正/地 | 2.6-5.5V，典型 3.3V。 |
| D0-D7 | 输出 | 8 路开关量 | 串口模式下 D0=TX、D1=RX。 |
| K/O | 输入 | 对码/清码 | 对地短按进入对码，长按 8 秒清除。 |
| MP | 输入 | 功耗选择 | 低电平持续接收；高电平或悬空间隙接收。 |
| MC | 输入 | 对码选择 | 低电平免对码；高电平或悬空需学习。 |
| M0、M1 | 输入 | 输出模式 | 0=GND，1=VCC，F=悬空。 |
| LED | 输出 | 外接状态灯 | 与板载 LED 同步。 |
| F1、F2 | 保留 | 内部测试 | 用户保持悬空。 |
功耗与对码配置
| 配置脚 | 状态 | 工作行为 |
|---|---|---|
| MP | 0 | 持续接收，典型 4.8mA。 |
| MP | 1/F | 每约 500ms 唤醒约 13ms，平均约 67uA。 |
| MC | 0 | 免对码，接收兼容编码。 |
| MC | 1/F | 只响应已学习的遥控 ID。 |
八种输出模式
| 模式 | M1 | M0 | 输出行为 |
|---|---|---|---|
| 1 | 0 | 0 | D0-D7 翻转并保持。 |
| 2 | 0 | 1 | D0-D7 互锁，仅一路为高。 |
| 3 | 0 | F | 点动输出，松键后恢复。 |
| 4 | 1 | 0 | D0-D3 BCD 点动，D4-D7 不输出。 |
| 5 | 1 | 1 | D0/TX 串口输出，D1/RX 接收 AT 指令。 |
| 6 | 1 | F | 串口输出并附加脉宽字段。 |
| 7 | F | 0 | 多房间模式，固定从 D3 输出。 |
| 8 | F | 1 | D0-D3 BCD 翻转并保持。 |
| 保留 | F | F | 暂按串口模式处理，不建议新项目使用。 |
串口与学习操作
串口帧
模式 5/6 使用 9600bps、8N1、ASCII。程序搜索 LC: 帧头，以 CRLF 分帧，并校验三个数据字节的低 8 位和。
学习与清码
MC=1/F 时短按 K/O 后在 10 秒内发码；长按 K/O 8 秒以上再松开可清空全部 ID。
D0-D7 是逻辑输出，不能直接驱动继电器、电机或灯带。VCC 高于 MCU IO 电压时应检查电平兼容性。
布板与整机验证
- VCC 近端配置 0.1uF 和 4.7-22uF 电容，模块地回路避开负载电流。
- ANT 走线短、直并按 50ohm 处理，天线远离金属、电池和线束。
- 产测覆盖 MP/MC 状态、全部输出模式、学习容量边界和串口校验。
- 门锁、电机和加热负载由主控完成限位、互锁、超时及故障保护。
