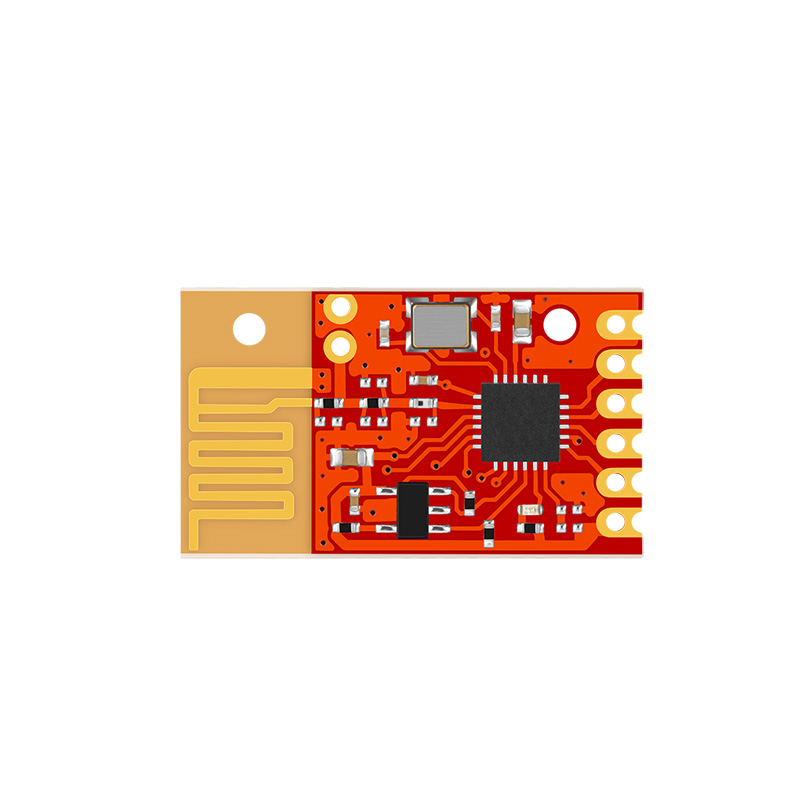

产品概述
灵-TR2（LC12S）是一款 2.4GHz GFSK 无线收发模块，通过 UART TTL 串口把 MCU 或串口设备的低速数据转换为无线链路。
模块支持 RF 信道、发射功率、串口波特率和网络 ID 配置，通信双方需保持关键参数一致。参考距离为开阔视距约 100m，整机效果需结合天线、供电、外壳和现场干扰验证。
适用场景
无线呼叫器
短指令、状态和呼叫数据的串口无线化。
传感器数据采集
温湿度、状态量和低速测量数据上传。
智能卫浴
设备控制与状态反馈的低速无线链路。

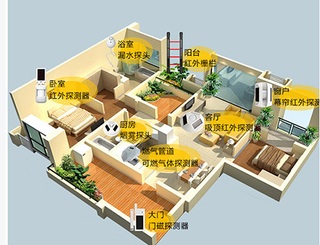

全屋安防
报警节点、主机与控制板之间的数据连接。
机器人与 AGV
移动设备低速控制与状态回传。
智能家电控制
主控板与功能板之间的无线串口连接。
核心特点
2.4GHz 串口透明传输
UART 数据经模块无线收发，适合 MCU 串口无线化。
参数分组
网络 ID 与 RF 信道可组合使用，便于多组设备分区通信。
半双工通信
空中速率典型 1Mbps；模块不能同时发送和接收。
休眠控制
CS 控制工作与休眠，睡眠电流典型 9.5uA。
技术参数
| 参数 | 数值 | 单位 | 条件/说明 |
|---|---|---|---|
| 工作电压 | 2.2-3.6，典型 3.3 | V | VCC 与 GND 之间。 |
| 工作频段 | 2.4-2.5 | GHz | 2.4GHz ISM 频段。 |
| RF 信道 | 0-127，共 128 个 | ch | 频率按 2400MHz 加信道值换算。 |
| 调制方式 | GFSK | - | 无线调制方式。 |
| 最大输出功率 | 12 | dBm | RF Power 参数 0。 |
| 接收灵敏度 | -95 | dBm | 典型值。 |
| 发射电流 | 40@12dBm；25@0dBm | mA | 对应发射功率条件。 |
| 接收电流 | 27 | mA | 接收状态。 |
| 睡眠电流 | 9.5 | uA | CS 休眠状态。 |
| UART 波特率 | 600-38400，默认 9600 | bps | 参数 0-6 可配置。 |
| 空中速率 | 1 | Mbps | 典型值，与 UART 波特率不同。 |
| 参考距离 | 100 | m | 开阔视距参考。 |
数字参数来自对应已交付规格书；频段版本、天线、供电、外壳和现场环境会影响最终整机表现。

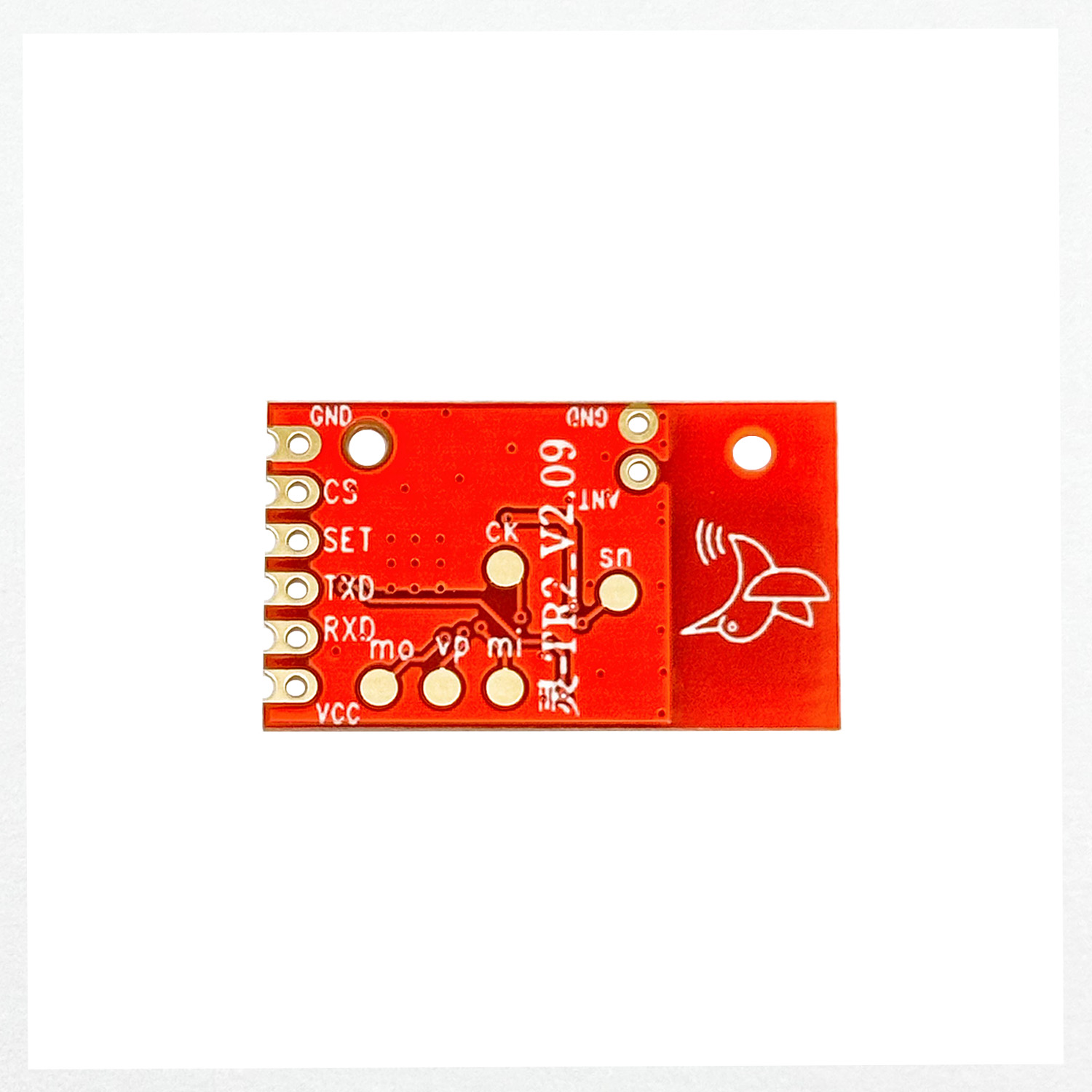

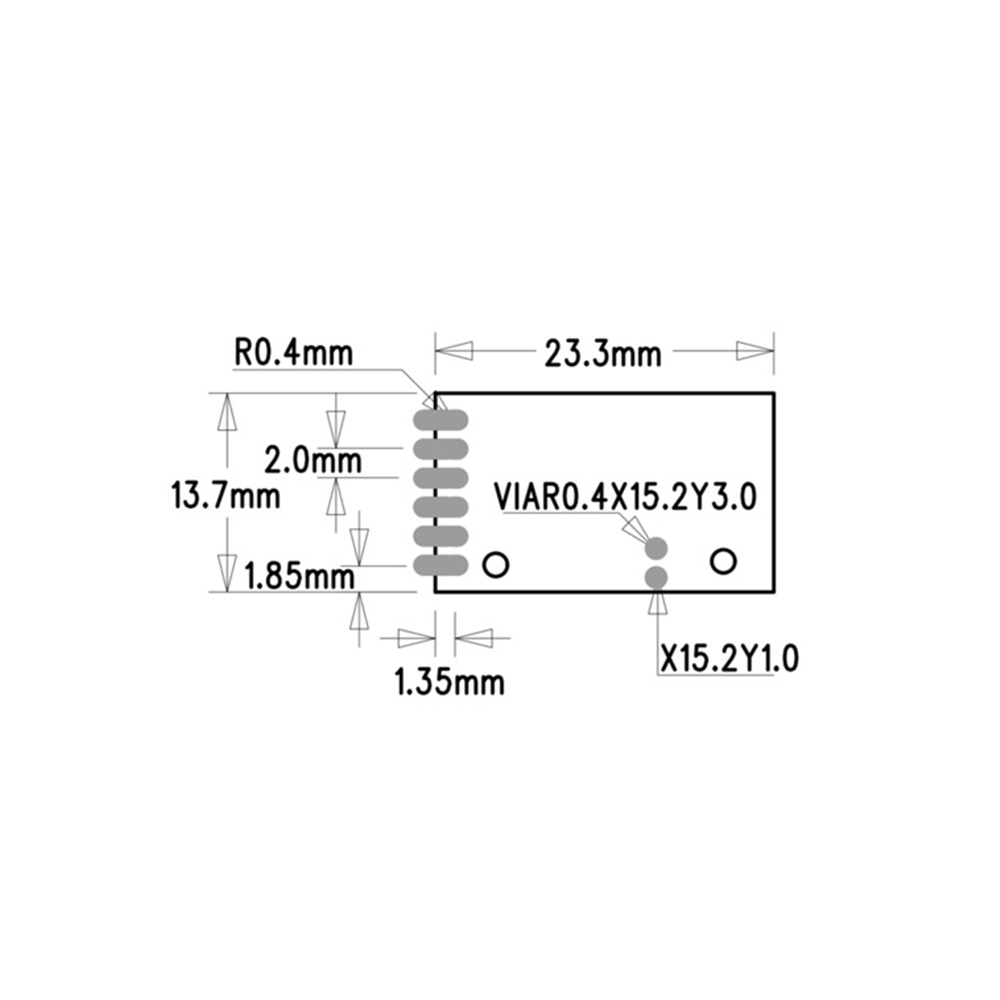

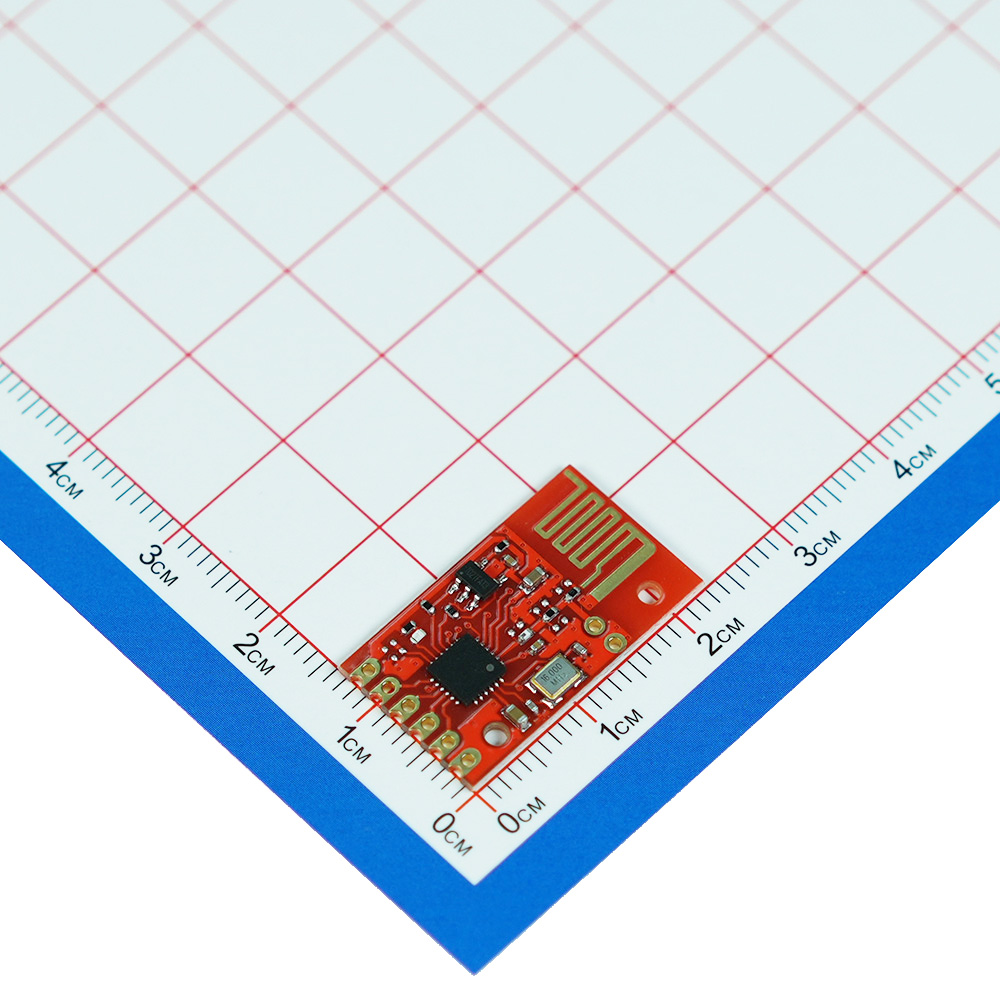

引脚定义与硬件连接
| 引脚 | 类型 | 功能 | 说明 |
|---|---|---|---|
| VCC | 电源 | 电源正 | 2.2-3.6V，典型 3.3V。 |
| RXD | 输入 | 模块数据输入 | 连接 MCU TXD；UART TTL。 |
| TXD | 输出 | 模块数据输出 | 连接 MCU RXD；UART TTL。 |
| SET | 输入 | 参数配置使能 | 低电平设置；高电平或悬空通信。 |
| CS | 输入 | 工作/休眠控制 | 低电平工作；高电平或悬空休眠。 |
| GND | 电源 | 电源地 | 与 MCU 或串口设备共地。 |
| ANT | RF | 外置天线接口 | 连接 2.4GHz 匹配天线。 |

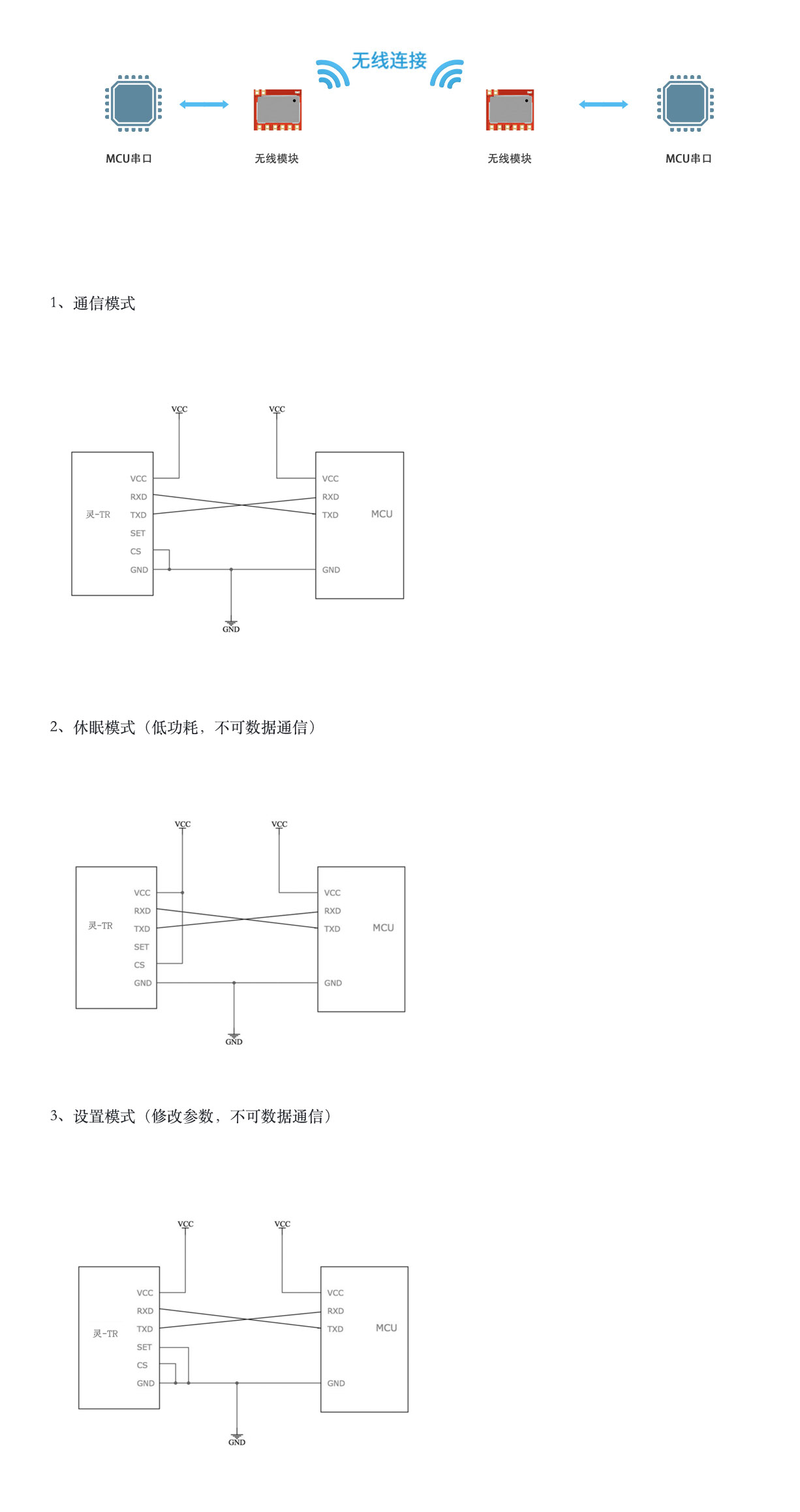

工作模式与参数边界
| 模式 | CS | SET | 行为 |
|---|---|---|---|
| 通信模式 | 低电平 | 高电平或悬空 | 按已配置参数进行半双工透明传输。 |
| 设置模式 | 低电平 | 低电平 | 固定 9600bps、8N1 读写参数。 |
| 休眠模式 | 高电平或悬空 | - | 不通信，睡眠电流典型 9.5uA。 |
UART 波特率不是无线空中速率；接收端字节间隔可能不均匀，MCU 建议使用约 10ms 接收超时组包。
后续工程建议
电源与电平
VCC 近端去耦，发射状态检查瞬态压降；5V 串口需确认电平兼容或增加转换。
PCB 与天线
天线区域远离 DC-DC、电机、继电器和金属结构，外置天线按 2.4GHz 匹配。
多组通信
不同 Net ID 与 RF 信道组合分组；避开 0 和 16 的倍数信道作为常用配置。
数据处理
应用层可加入帧头、长度、序号与 CRC，并按业务需要设计超时和重发。
