产品概述

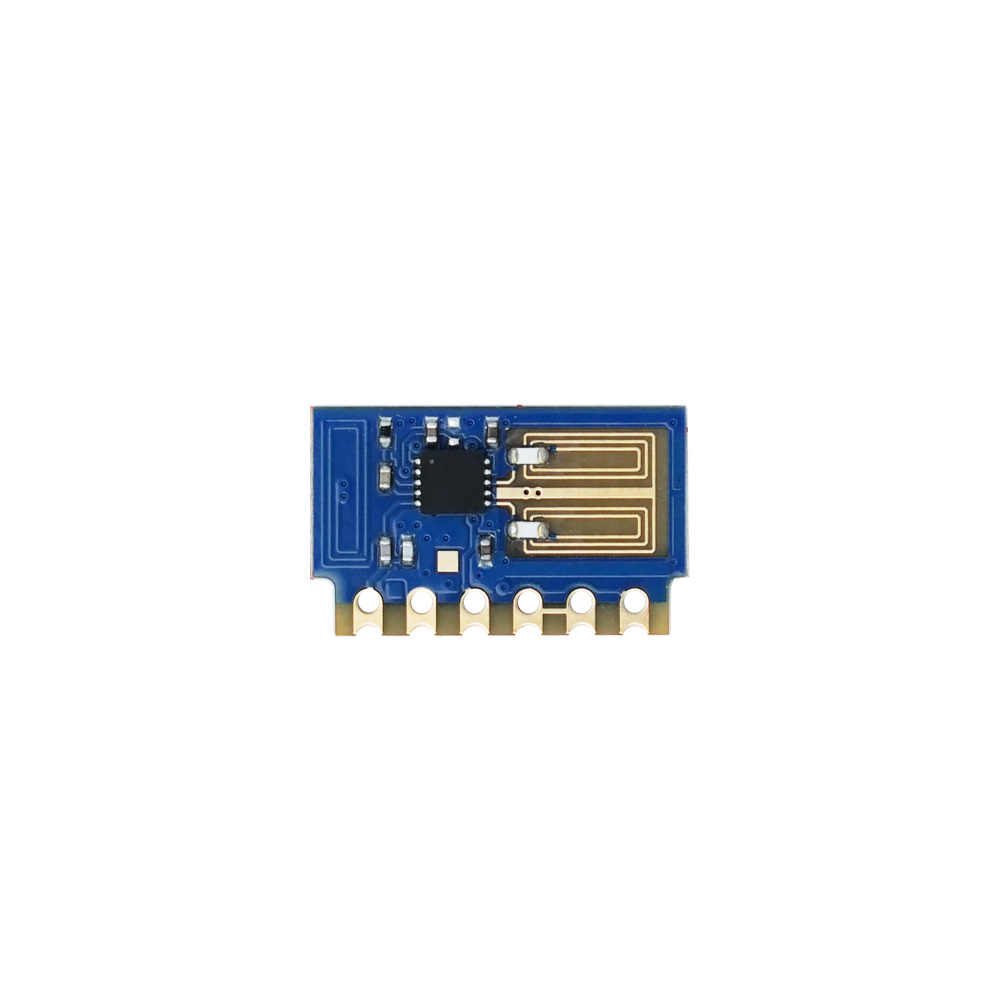

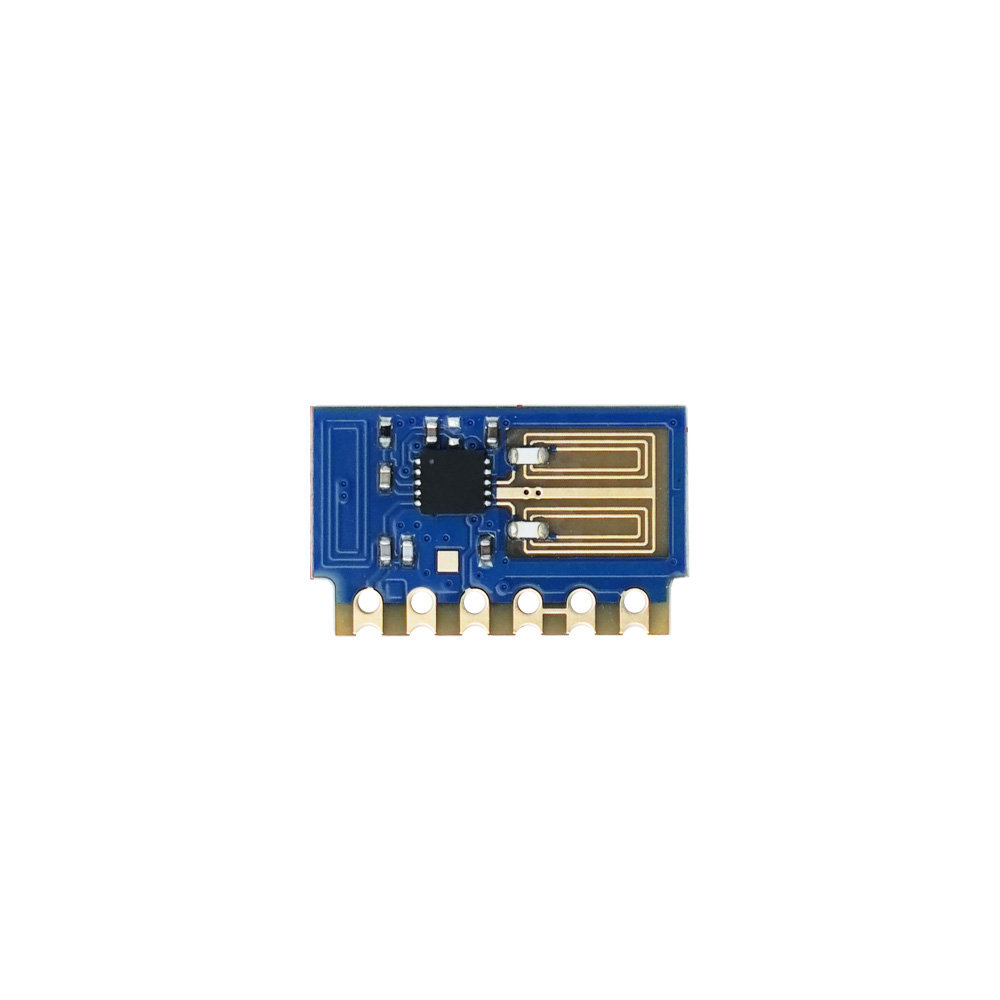

微-R2 是一款低功耗 ASK/OOK 超外差接收模块，支持 315MHz 或 433MHz 频点。模块采用 RF 接收集成芯片和 Q 介质谐振稳频技术，适合单火线开关、电池供电设备和低功耗无线遥控接收端。
模块提供 DAT 数据输出和 SHUT 休眠控制。DAT 输出为解调后的数字脉冲信号，可连接 MCU 或解码 IC；SHUT 内部下拉，悬空或拉低时模块工作，拉高时进入休眠状态。
适用场景
无线呼叫器
适合呼叫按钮、服务铃、门铃按钮等低功耗遥控接收场景。
遥控开关
适合遥控插座、墙壁开关、继电器控制板等接收端集成。
智能卫浴遥控
适合智能马桶、卫浴面板、浴霸等小家电遥控接收。
遥控灯具
适合灯具控制器、灯带控制板、照明开关等无线遥控接收。
电动晾衣架
适合升降晾衣架、窗帘、电机类家居设备的遥控接收控制。
小家电遥控
适合风扇、取暖器、净化器等小家电主控板接入遥控功能。
核心特点
低工作电流
接收工作电流典型 0.1mA，适合低功耗遥控接收端和电池供电设备。
SHUT 休眠控制
SHUT 内部下拉，悬空或拉低工作，拉高休眠，唤醒时间约 1ms。
宽电压供电
2.1-5.5V 供电范围，典型 3V，便于接入常见低压控制板。
N 款静噪版本
规格书标注 N 款静噪门限为 -85dBm，适合需要降低杂波触发的应用评估。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 工作频率 | - | 315 / 433 | - | MHz | 订购选择。 |
| 工作电压 | 2.1 | 3.0 | 5.5 | V | VCC 与 GND 之间。 |
| 工作电流 | - | 0.1 | - | mA | 接收工作状态。 |
| 休眠电流 | - | 0.015 | - | mA | SHUT 拉高休眠状态。 |
| 调制方式 | - | ASK/OOK | - | - | 遥控接收。 |
| 接收灵敏度 | - | -102 | - | dBm | N 款静噪门限为 -85dBm。 |
| 传输速率 | - | - | 4.8 | kbps | 最大值。 |
| 接收带宽 | - | 2.5 | - | MHz | 典型接收带宽。 |
| 天线阻抗 | - | 50 | - | Ω | 外接天线。 |
| DAT 输出电平 | - | CMOS=VCC | - | - | 输出幅度随 VCC。 |

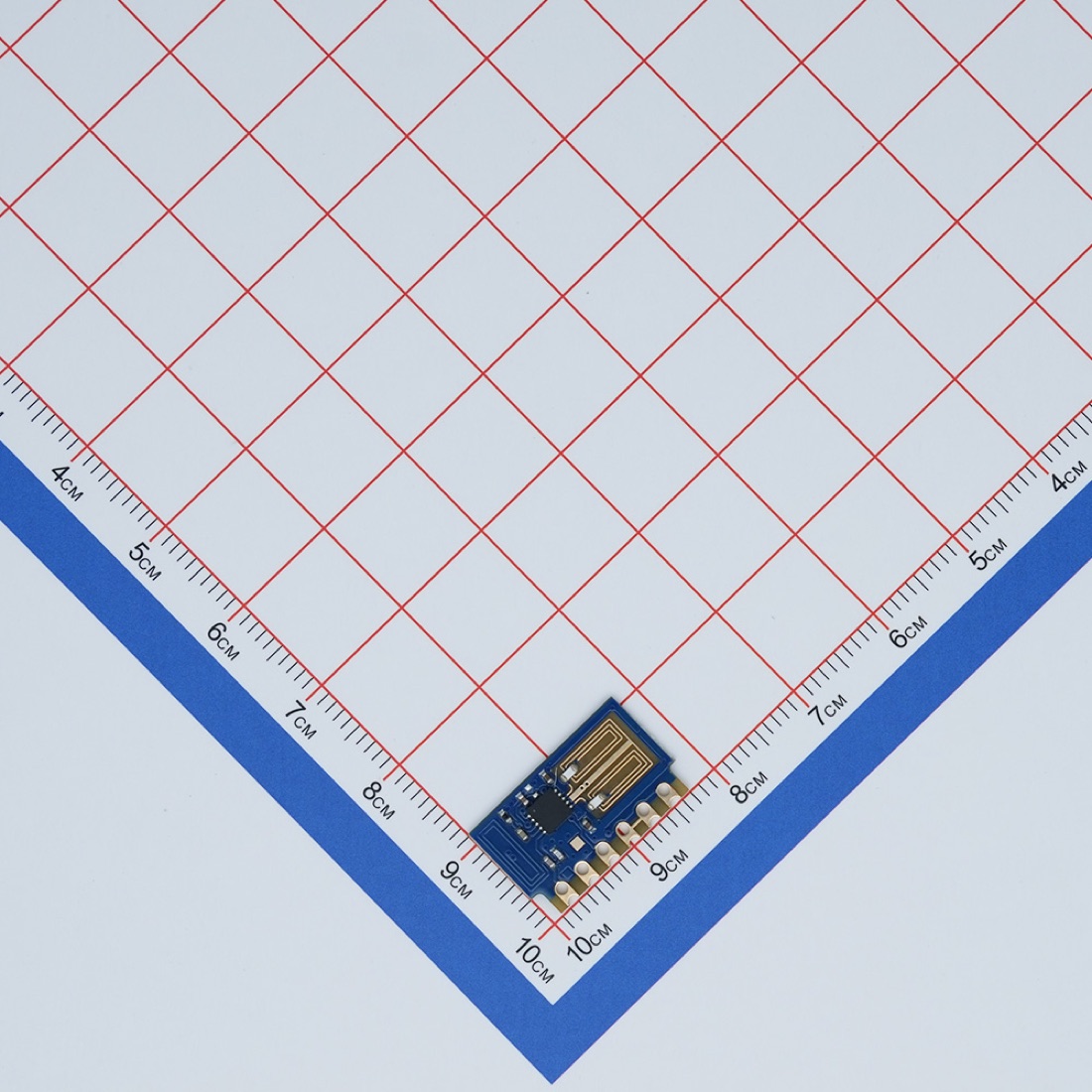

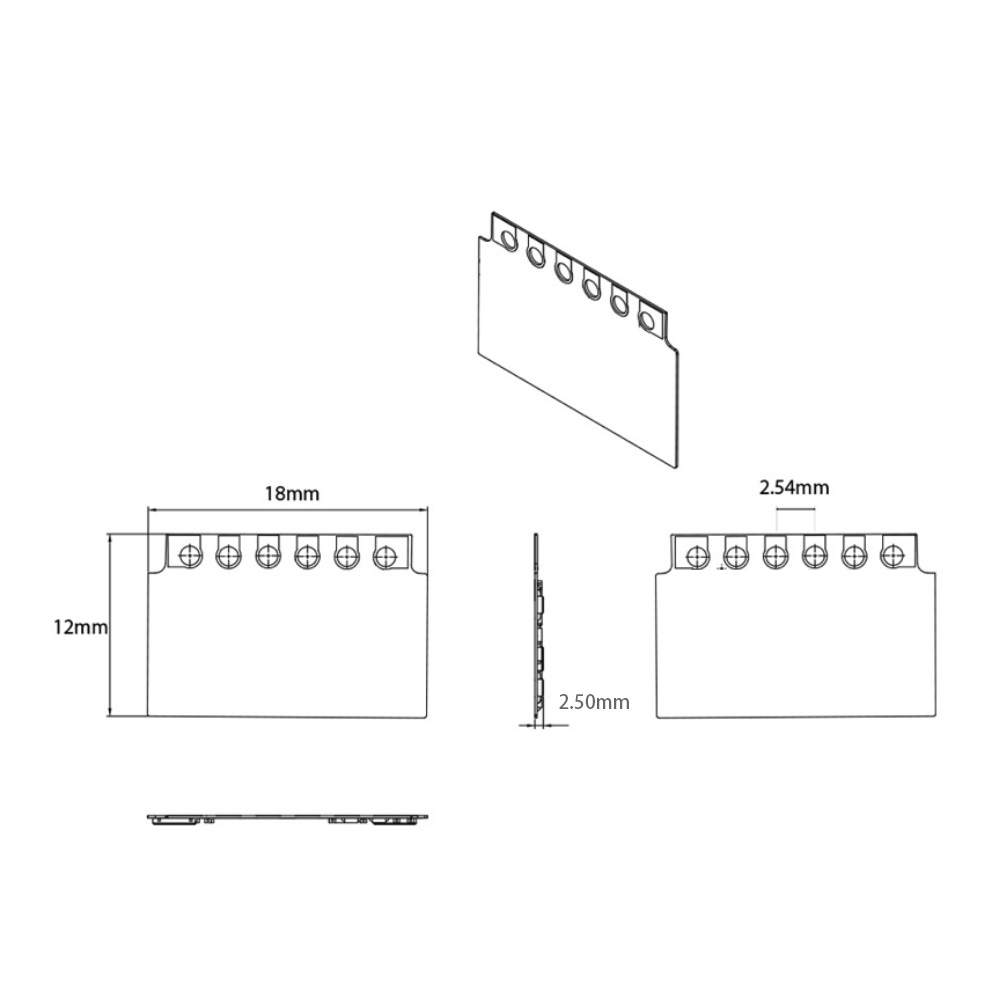

| 外形尺寸 | - | 12 x 18 x 2 | - | mm | 宽 x 长 x 厚。 |
| 工作温度 | -35 | - | 75 | 摄氏度 | 应用需按整机环境验证。 |
以上参数来自微-R2 接收模块规格书 V1.8。接收距离、功耗和抗干扰表现需结合供电、天线、外壳、安装位置和现场同频干扰验证。

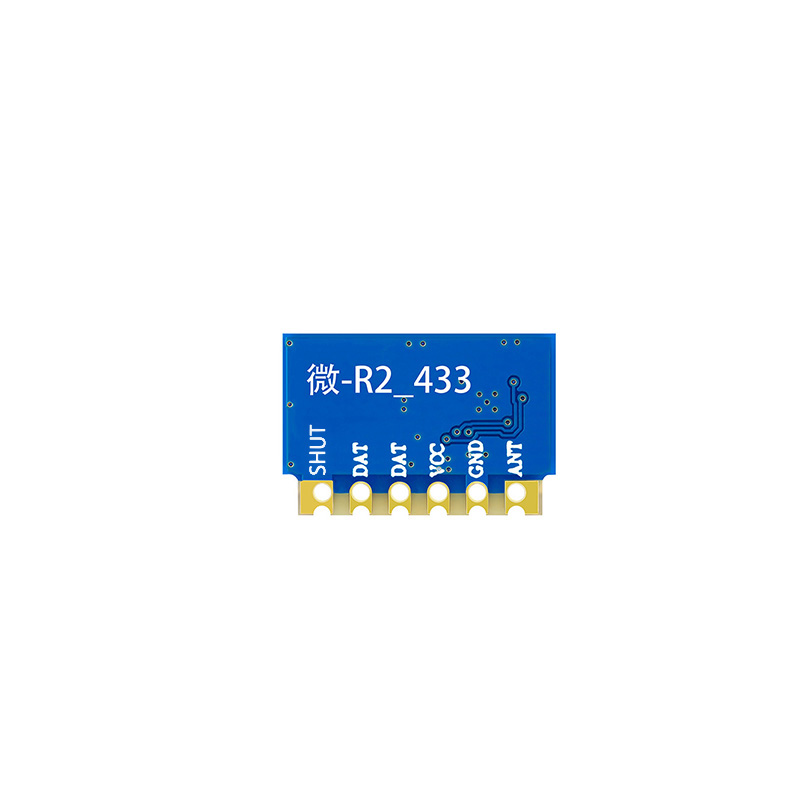

引脚定义与硬件连接
| 引脚名称 | 类型 | 功能 | 说明 |
|---|---|---|---|
| SHUT | 输入 | 休眠控制 | 内部下拉；悬空或拉低工作，拉高休眠，唤醒时间约 1ms。 |
| DAT | 输出 | 数据输出 | 解调后的数字脉冲输出端。 |
| DAT | 输出 | 数据输出 | 与上一 DAT 同功能，接其中一个即可。 |
| VCC | 电源 | 电源正 | 2.1-5.5V，典型 3V。 |
| GND | 电源 | 电源负 | 系统地。 |
| ANT | 射频 | 天线端 | 50Ω 天线接口。 |
微-R2 的 SHUT 与远-R4A 不同：SHUT 内部下拉，悬空或拉低为工作，拉高为休眠。低功耗设计应由 MCU 明确控制休眠状态。

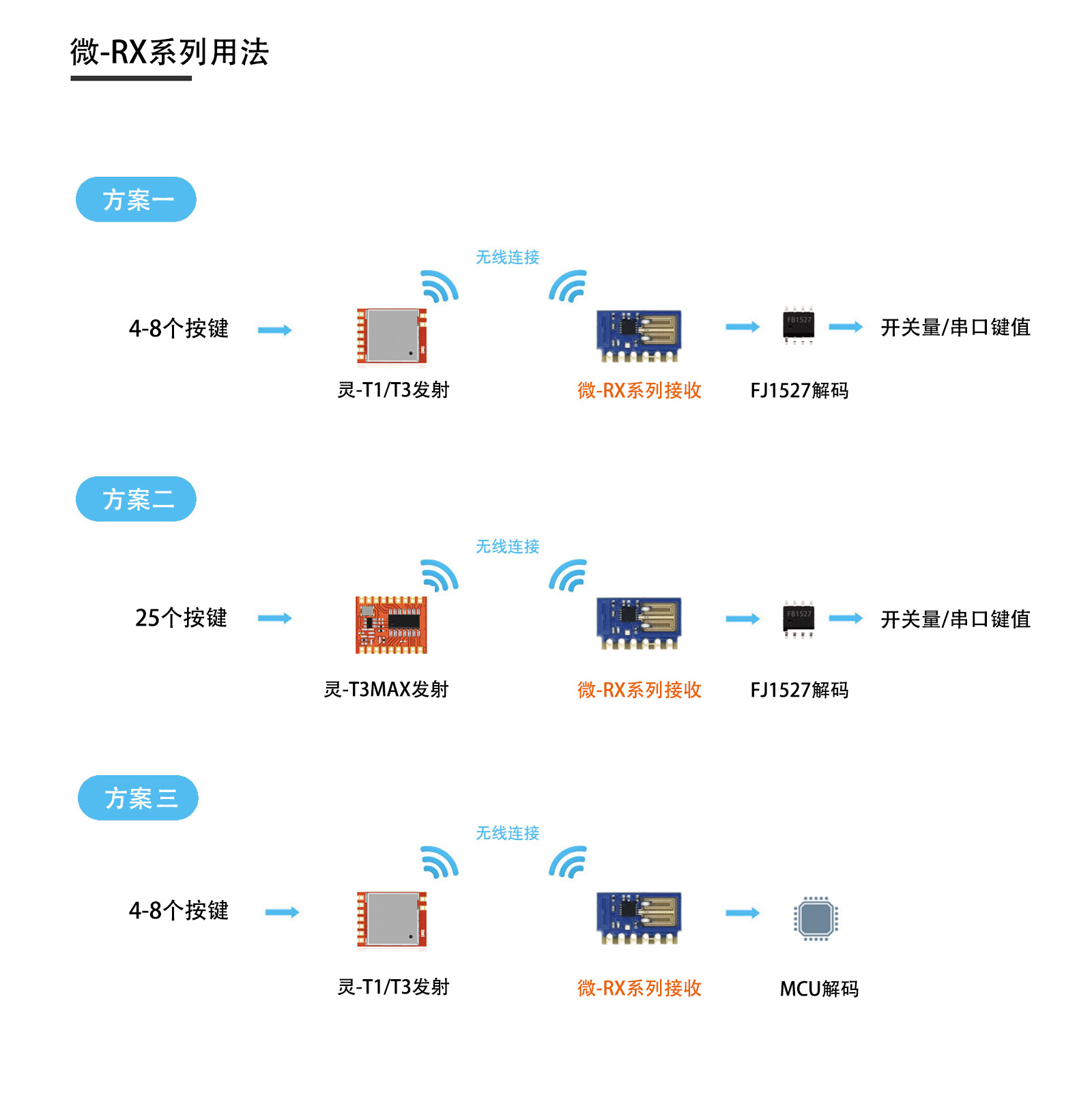

用法与接线
| 模块引脚 | 连接对象 | 说明 |
|---|---|---|
| VCC / V | 电源正极 | 按 2.1-5.5V 供电范围接入。 |
| GND / G | 电源负极 | 与 MCU 或解码 IC 共地。 |
| DAT / D | MCU 输入或解码 IC 输入 | 接收解调后的数字脉冲信号。 |
| SHUT / S | MCU GPIO 或固定电平 | 悬空或拉低工作，拉高休眠。 |
| ANT / A | 对应频段天线 | 天线走线短而直接，远离噪声源。 |
使用流程
| 步骤 | 操作 | 说明 |
|---|---|---|
| 1 | 确认频点 | 发射端与接收端频点需一致，按 315MHz 或 433MHz 订购版本匹配。 |
| 2 | 接入电源 | 检查电源电压、纹波和共地状态。 |
| 3 | 设置休眠控制 | 需要接收时保持悬空或拉低；待机时拉高进入休眠。 |
| 4 | 连接数据输出 | DAT 接 MCU 输入脚或解码 IC 输入脚。 |
| 5 | 验证波形 | 用示波器或逻辑分析仪确认输出波形幅度和脉宽。 |
| 6 | 联调编码 | 按发射端编码协议解析地址码、键值和重复帧。 |
选型边界与接口说明
- DAT/D 输出为解调后的数字脉冲信号，不是 UART 串口数据。
- 模块不负责解码地址码和键值，后级 MCU 或解码 IC 需要按发射端协议解析脉宽。
- R2N 静噪版本会改变杂波触发门限，选型时需结合灵敏度、环境干扰和有效距离一起评估。
- 外接天线和整机结构会明显影响接收效果，量产前应做装壳和实际安装条件验证。
电源、PCB 与 EMC 建议
- VCC/GND 近端建议放置 0.1uF 去耦电容，并根据系统负载增加合适的储能电容。
- 低功耗产品应确认 SHUT 拉高休眠电流、唤醒时间和 MCU 接收窗口，避免长期误唤醒。
- ANT 走线应短而直接，按 50Ω 阻抗和实际结构评估匹配，远离开关电源、电机和继电器噪声源。
- 生产测试建议覆盖空板、装壳、低电压、负载动作、静噪版本和实际安装距离。
开发资料与例程提示
微-R2 的 DAT/D 脉冲可通过 MCU GPIO 边沿中断采样。示例代码只用于说明接收框架，具体同步头、0/1 脉宽、重复帧和异常过滤规则需按发射端编码协议实现。
硬件侧
确认频点、供电范围、SHUT 状态、DAT 输入脚电平和 ANT 天线连接。
软件侧
通过边沿中断记录脉宽，通过接收超时判断帧结束，并对重复包和异常脉宽做过滤。
正式项目应以已交付规格书为准，并在目标 MCU、PCB、外壳、天线和现场环境下复测。
资料下载
- 微-R2接收模块规格书_V1.8.pdf
- 微-R2:N封装.pcbdoc
- 微系列接收模块使用说明.zip
相关知识文章
讲清DAT脉冲、TIM1计时、EXTI解码、两帧校验、学习码和移植调试。
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
相关选型专题
按遥控接收、低功耗接收、开关量输出、串口键值输出和接收芯片方案梳理接收端选型。
面向无线遥控、门铃、安防报警、智能家居、小家电和传感器上报场景，按发射、接收、收发、低功耗和天线配套筛选型号。
常见问题
微-R2适合智能家电遥控适用、遥控开关、接收控制板、学习配对类产品。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
接收类模块通常负责射频接收和数据输出，是否能识别具体遥控协议取决于后端解码芯片或 MCU 软件。使用前需确认频率、调制方式和编码协议匹配。
同频并不代表一定兼容，还需确认输出电平、接口形式、编码协议和引脚定义。
实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
微-R2接收模块规格书_V1.8.pdf、微-R2:N封装.pcbdoc、微系列接收模块使用说明.zip。页面上的“立即购买”可进入购买链接；批量、替代型号或技术问题建议通过微信咨询确认。
