产品概述
微-T5A 是一款带 PCB 天线的 433.92MHz ASK 遥控发射模块，集成射频发射电路和随机编码 ID。K0-K3 可直接接按键，四路输入还能组合形成 1-15 的键值。

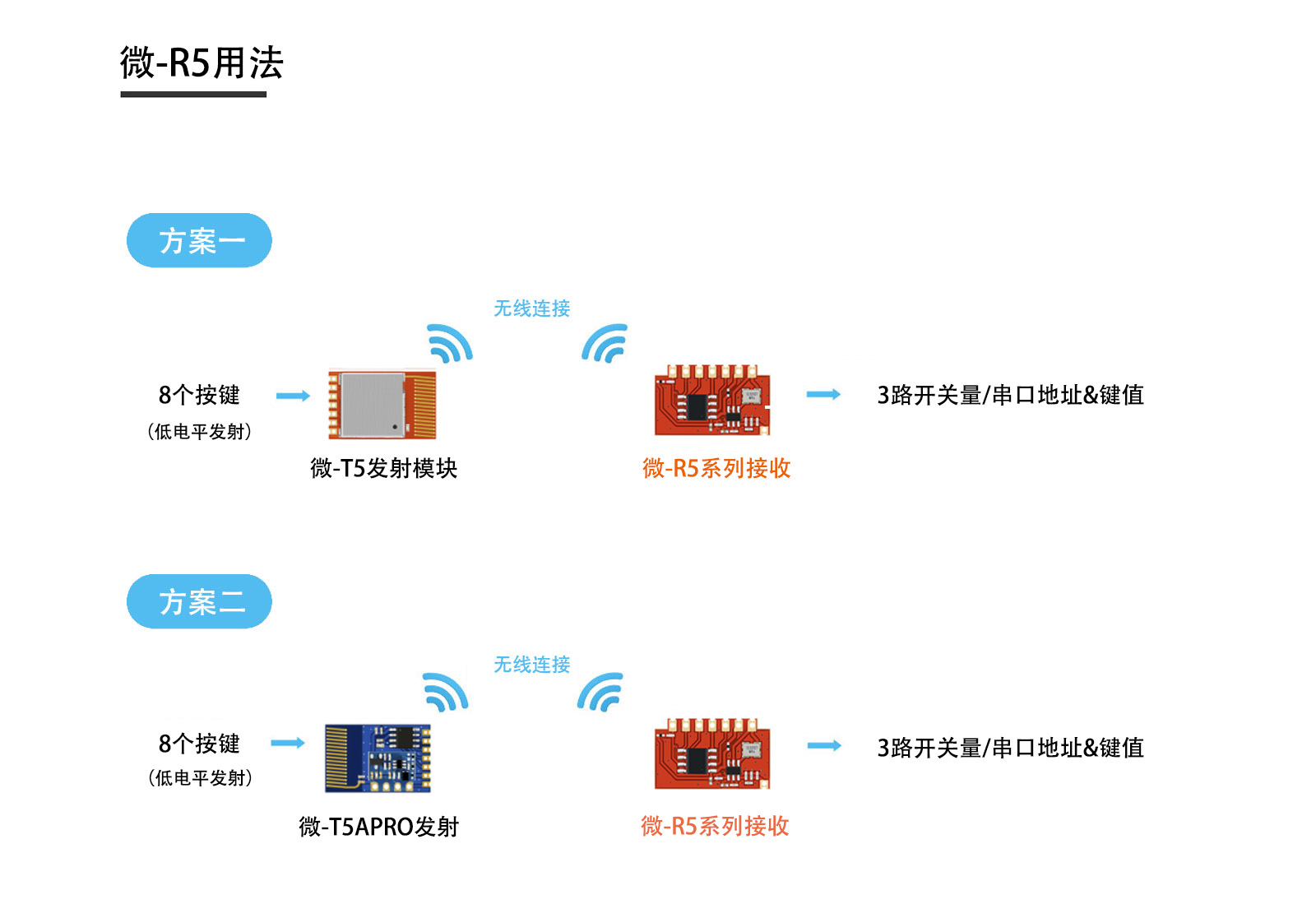

模块主要配套微-R5A或微-R5。开阔视距参考距离约 50m，实际表现取决于接收天线、电池内阻、外壳、手持方向和现场干扰。
四键低功耗发射应用
灯控遥控器
K0-K3 可分配开关和场景，接收端按订购模式输出逻辑信号。
无线开关
按键直接接地触发，省去外置编码芯片；负载控制由接收端完成。

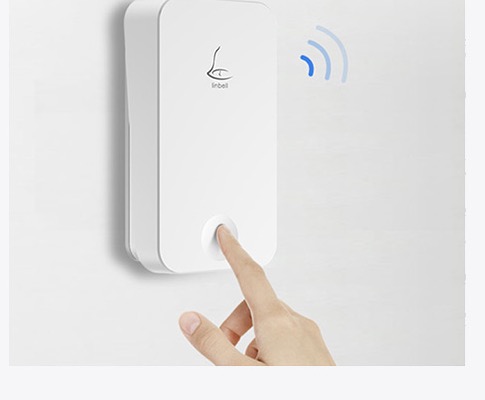

无线呼叫按钮
低休眠电流适合电池终端，量产时应检查按键瞬间电压跌落。
小家电遥控
组合输入最多提供 15 个键值；K2 和组合键需用串口接收款识别。
核心特点

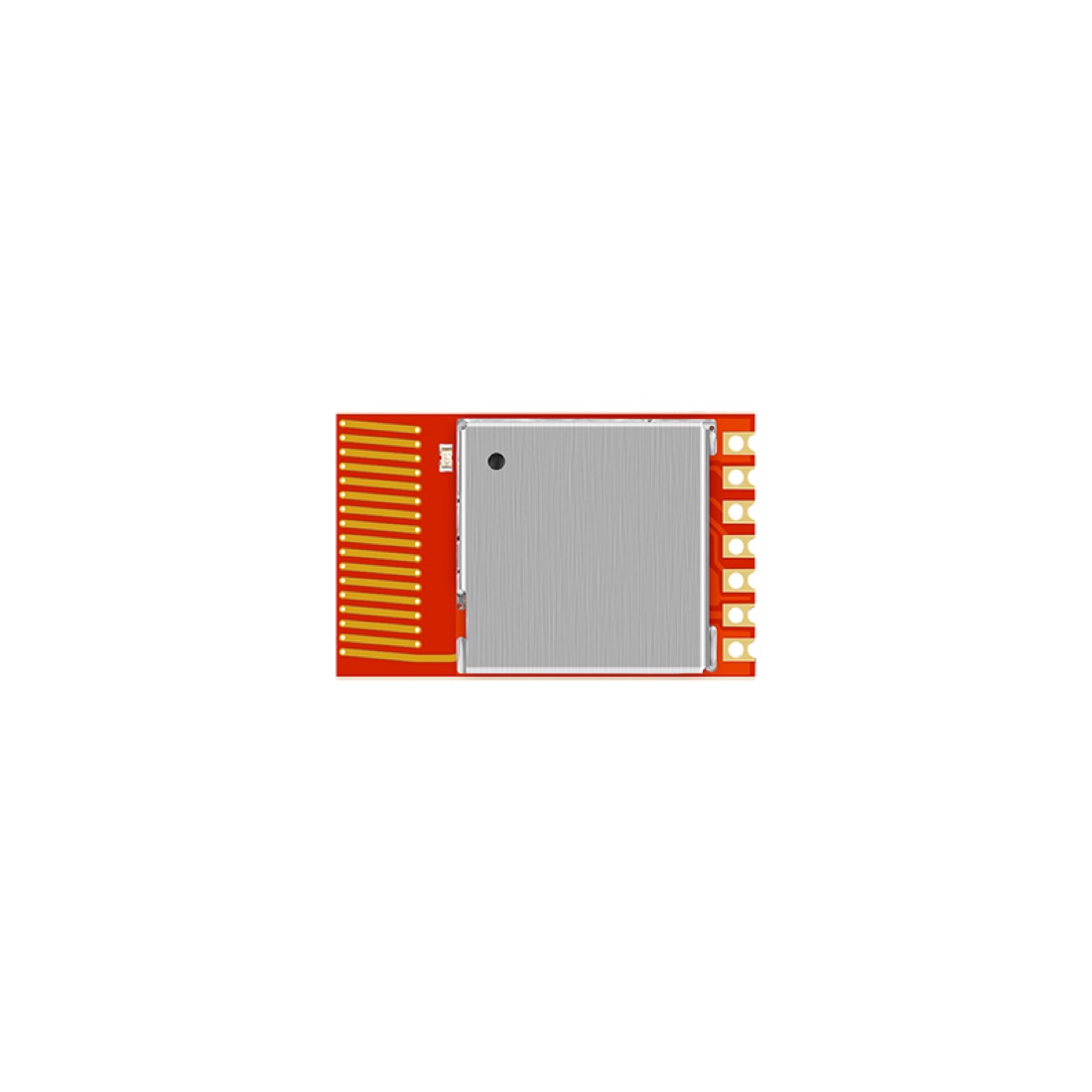

板载 PCB 天线
无需外接天线，但天线区域下方和周围必须保持净空。
1.8-5.0V 供电
典型 3.0V；发射电流典型 9.6mA，休眠电流典型 0.1uA。
随机编码 ID
模块内部产生遥控地址，接收端通过学习对码保存发射 ID。
四键可组合
K0-K3 为低电平触发，按位组合可形成 1-15 键值。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 工作频率 | - | 433.92 | - | MHz | ASK 发射。 |
| 工作电压 | 1.8 | 3.0 | 5.0 | V | VCC 与 GND 之间。 |
| 发射电流 | - | 9.6 | - | mA | VCC=3V。 |
| 休眠电流 | - | 0.1 | - | uA | VCC=3V，无按键。 |
| 调制方式 | - | ASK | - | - | 遥控发射。 |
| 频率误差 | -100 | - | 100 | kHz | 典型工作条件。 |
| 按键输入 | - | 4 | - | 路 | K0-K3，低电平触发。 |
| 可组合键值 | - | 15 | - | 个 | 键值 1-15。 |
| 参考距离 | - | 50 | - | m | 开阔视距参考值。 |
| 天线 | - | 板载 PCB | - | - | 天线区需净空。 |

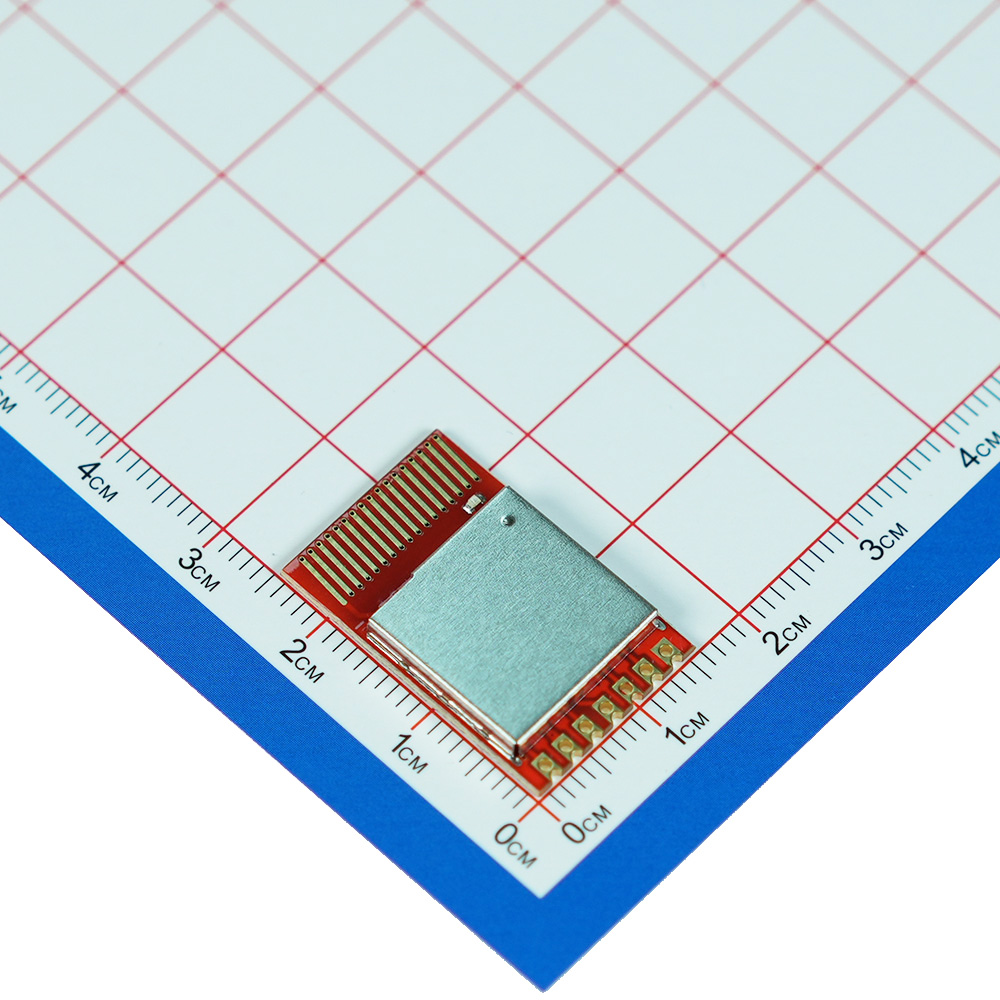

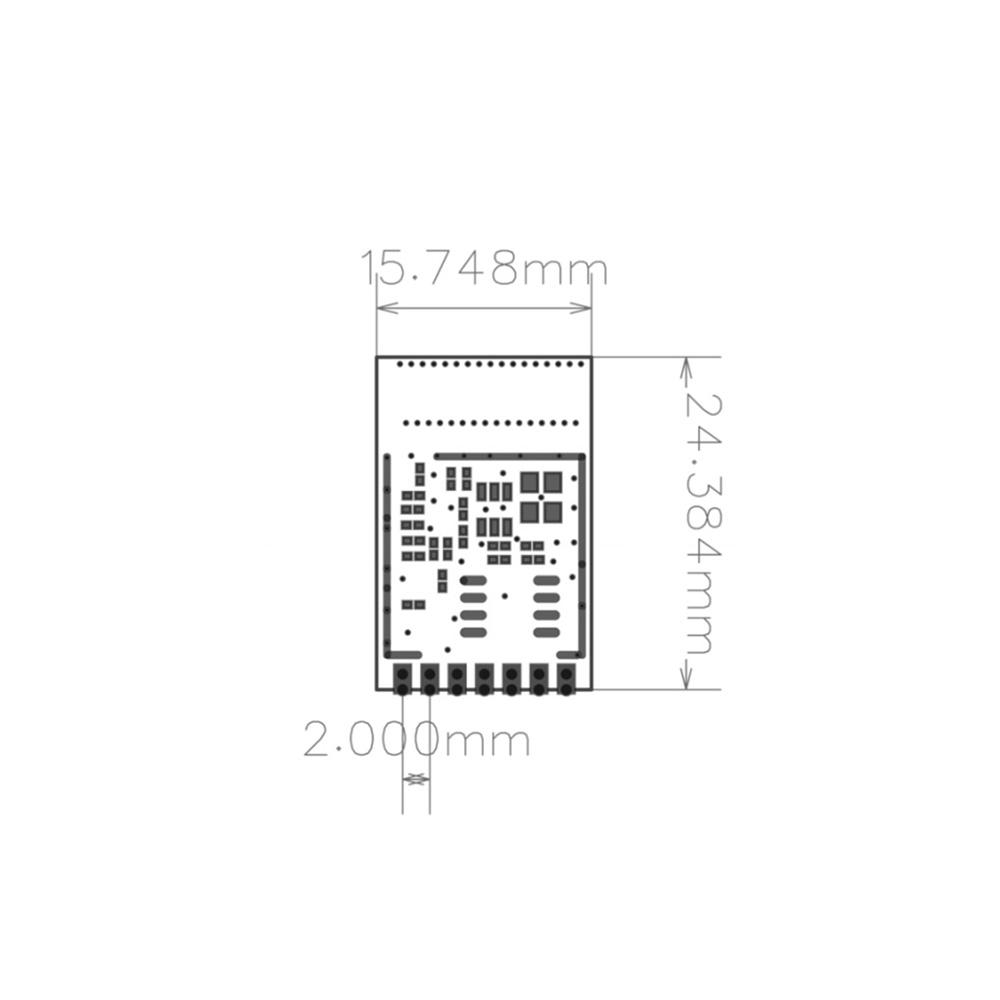

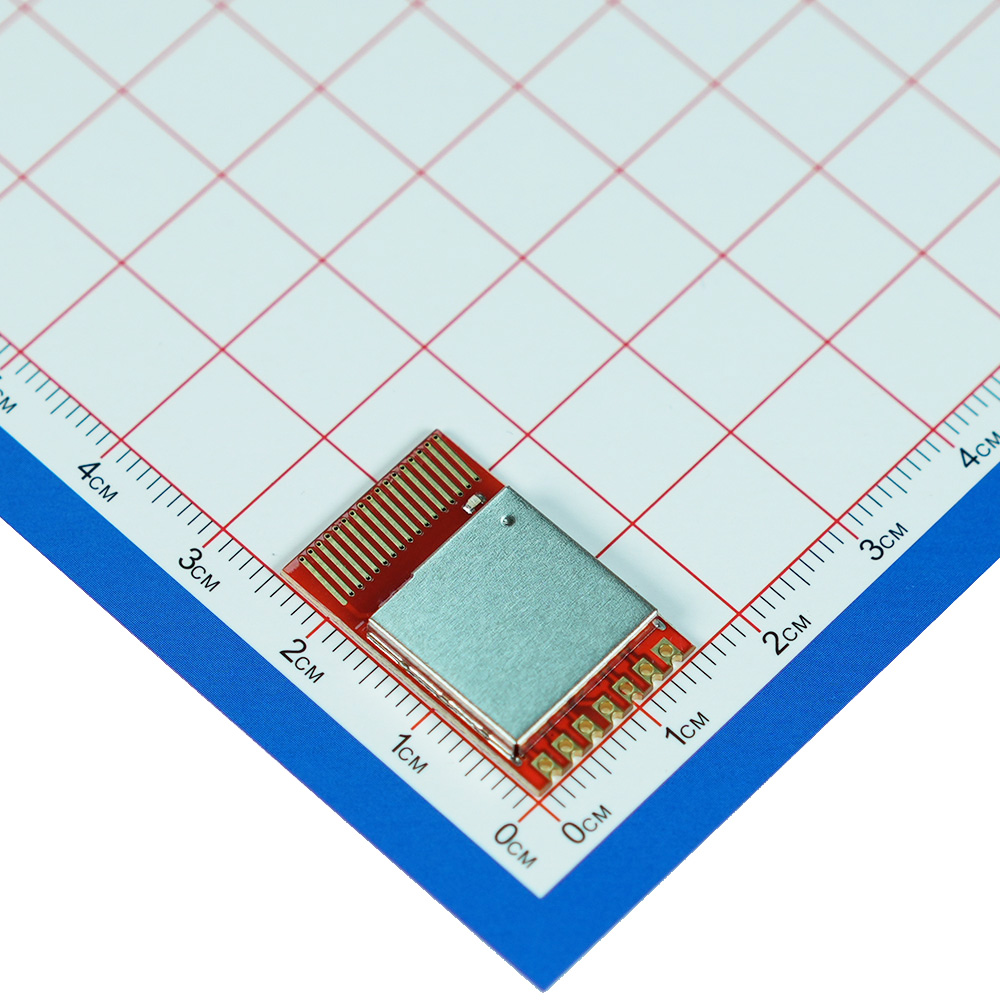

| 外形尺寸 | - | 24.38 × 15.75 × 2.90 | - | mm | 长 × 宽 × 厚。 |
| 工作温度 | -30 | - | 85 | °C | 整机应用需实测。 |
50m 是开阔视距参考值，不是整机保证距离。外壳、电池、接收端天线、安装方向和同频干扰都会改变结果。

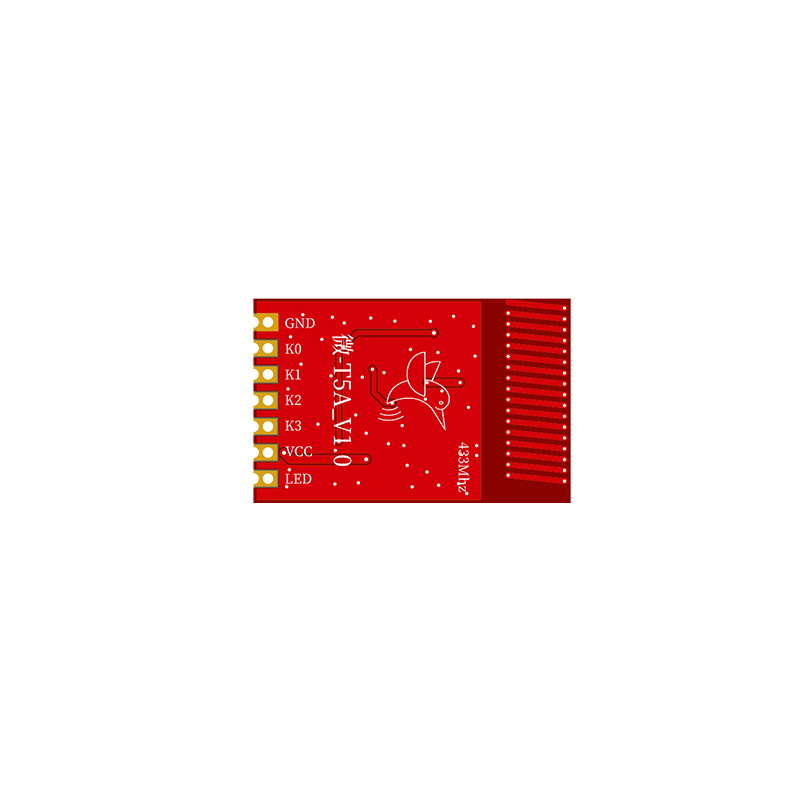

引脚定义
| 引脚名称 | 类型 | 功能 | 说明 |
|---|---|---|---|
| GND | 电源 | 电源地 | 与按键和系统地连接。 |
| K0 | 输入 | 按键输入 | 低电平触发，单键键值 8。 |
| K1 | 输入 | 按键输入 | 低电平触发，单键键值 4。 |
| K2 | 输入 | 按键输入 | 低电平触发，单键键值 2。 |
| K3 | 输入 | 按键输入 | 低电平触发，单键键值 1。 |
| VCC | 电源 | 电源正 | 1.8-5.0V，典型 3.0V。 |
| LED | 输出 | 外接发射灯 | 使用低电流 LED，并串联 2-10kohm 电阻。 |
按键与接收输出
| 输入状态 | 键值 | 开关量输出 | 说明 |
|---|---|---|---|
| K0 拉低 | 8 | D0 | 独立按键。 |
| K1 拉低 | 4 | D1 | 独立按键。 |
| K2 拉低 | 2 | 无独立输出 | 使用微-R5/R5A M5 串口读取。 |
| K3 拉低 | 1 | D3 | 独立按键。 |
多个 K 引脚同时拉低时键值按位组合。需要识别 K2 或组合键时，应选 M5 串口接收款。
供电与 PCB 天线
电池瞬态
模块发射时电流高于休眠状态。纽扣电池需评估内阻、低温和放电后期压降，并在 VCC 近端放置去耦与储能电容。
天线净空
PCB 天线周围禁止布铜、放置电池、金属和高速走线。最终距离必须在实际外壳与手持方向下复测。
调试顺序
- 连接稳定的 VCC/GND，在模块近端放置 0.1uF 和 4.7-22uF 电容。
- K0-K3 分别通过按键接地，逐个验证 8、4、2、1。
- 让微-R5A或微-R5学习发射 ID，再验证独立键与组合键。
- 装入最终外壳后复测距离、低电压、按键抖动和手持方向。
