产品概述
微-R5A 是一款带 PCB 天线的超低功耗 ASK/OOK 遥控接收解码模块，间隙接收时平均工作电流典型 0.06mA。模块可学习最多 80 个微-T5A/微-T5Apro 发射 ID，并在掉电后保存。

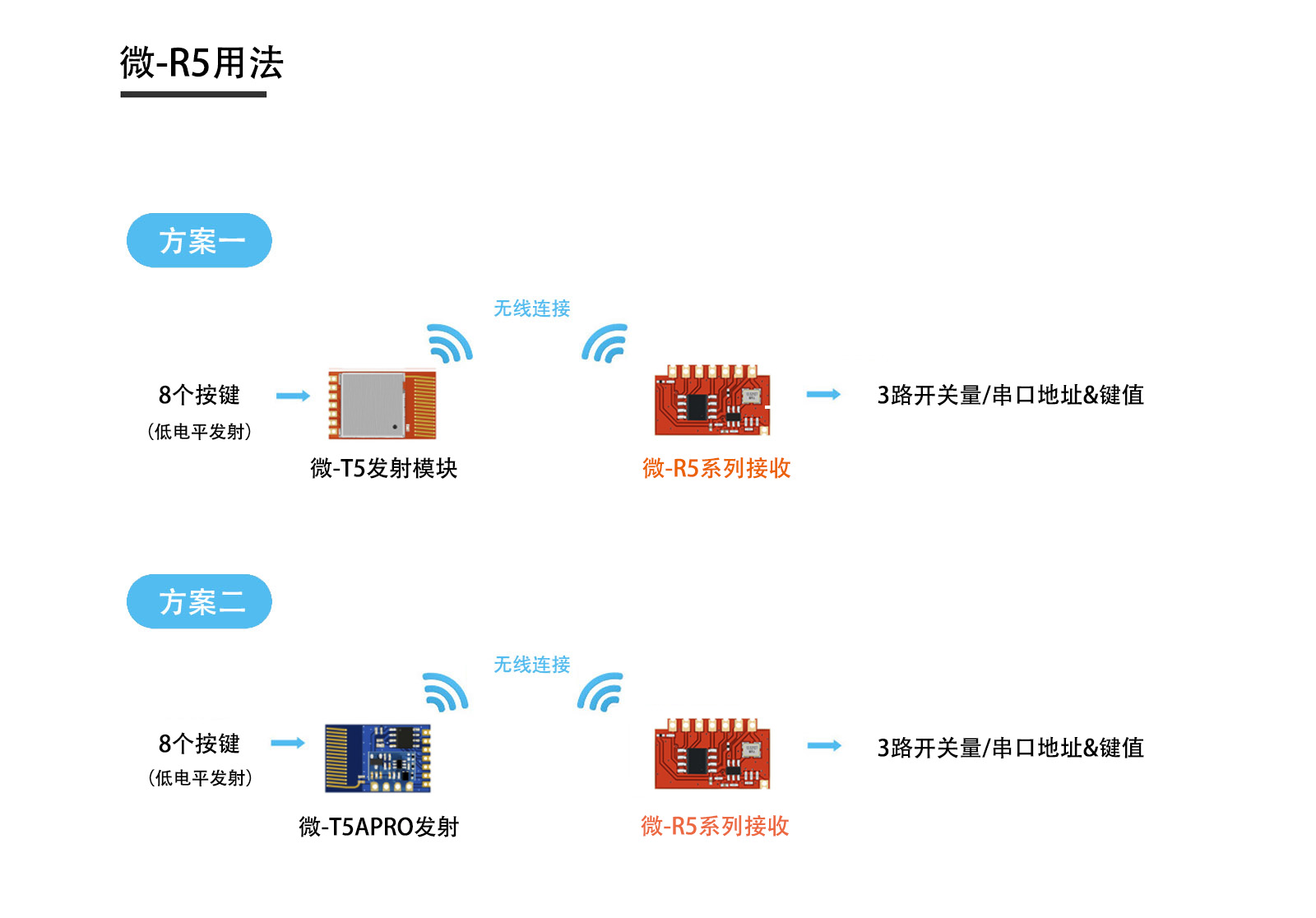

订购时选择 M1 翻转、M3 点动、M4 互锁或 M5 串口输出。M1/M3/M4 使用 D0、D1、D3 三路逻辑输出；M5 从 D0/TX 输出地址与键值。
板载天线低功耗接收应用
电池遥控开关
板载天线减少外接器件，三路输出按订购模式提供翻转、点动或互锁逻辑。
门禁与安防
学习 ID 后只响应已保存发射端；整机主控仍需执行限位、互锁和超时。
空间受限终端
自带 PCB 天线便于紧凑布局，但主板和外壳必须为天线保留净空。
串口遥控解码
M5 输出完整地址和键值，可由 MCU 识别 K2 与组合键。
核心特点

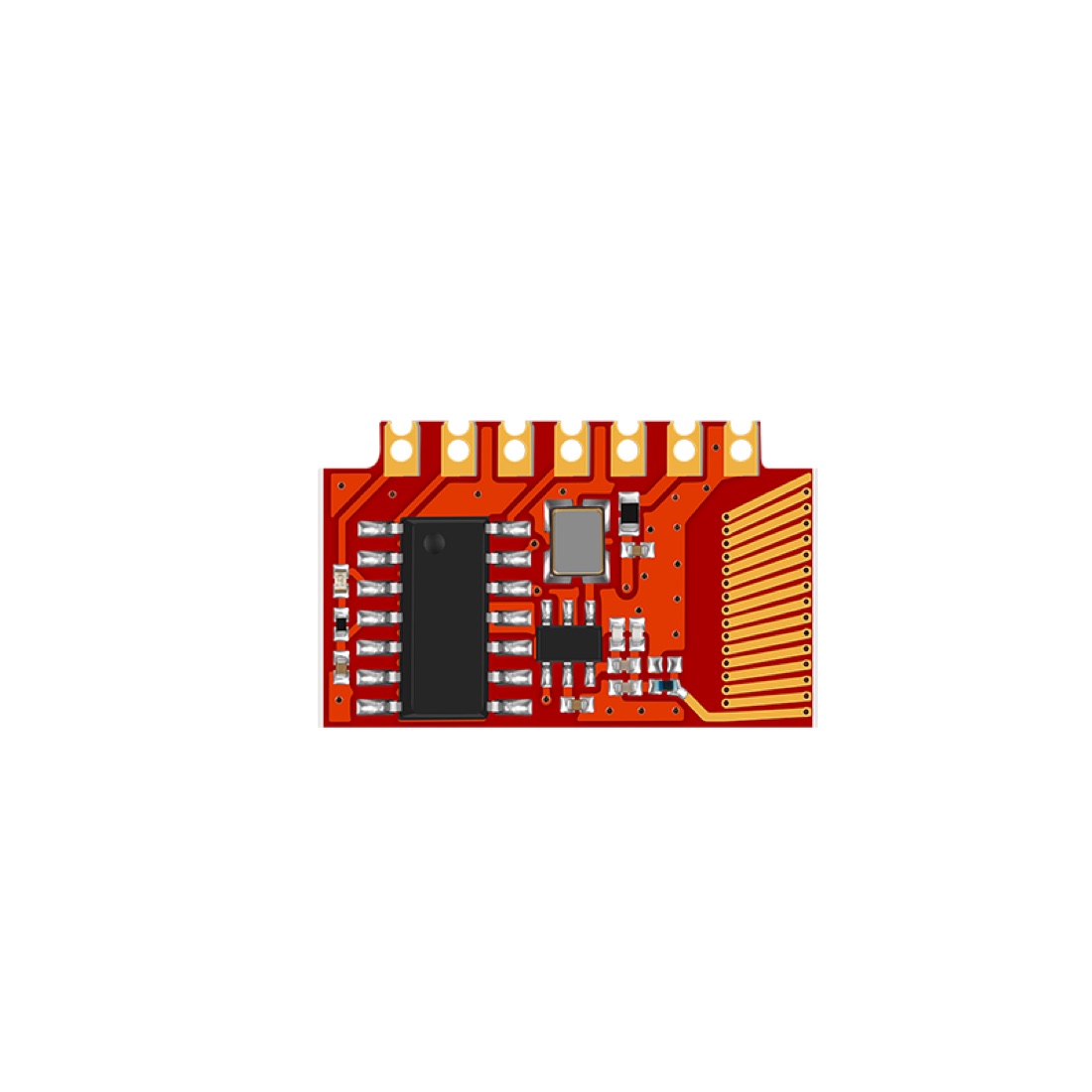

板载 PCB 天线
无需外接天线，适合空间受限产品；天线区域禁止铺铜和靠近金属。
0.06mA 平均电流
通过周期唤醒降低平均功耗，首次响应需要覆盖接收唤醒窗口。
四种订购模式
翻转、点动、互锁或 9600bps 串口，默认 M3 点动款。
80 个学习 ID
支持学习、清除全部记录和正常工作时的一键急停。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 工作频率 | - | 433.92 | - | MHz | ASK/OOK 接收。 |
| 工作电压 | 2.6 | - | 5.5 | V | VCC 与 GND 之间。 |
| 平均工作电流 | - | 0.06 | - | mA | 间隙接收平均值。 |
| 调制方式 | - | ASK/OOK | - | - | 遥控接收。 |
| 接收带宽 | - | 350 | - | kHz | 典型值。 |
| 数据接口 | - | 开关量/串口 | - | - | 订购时指定。 |
| 串口速率 | - | 9600 | - | bps | M5，ASCII。 |
| 学习容量 | - | 80 | - | 个 | 掉电保存。 |
| IO 驱动能力 | - | - | 15 | mA | 单路逻辑输出。 |

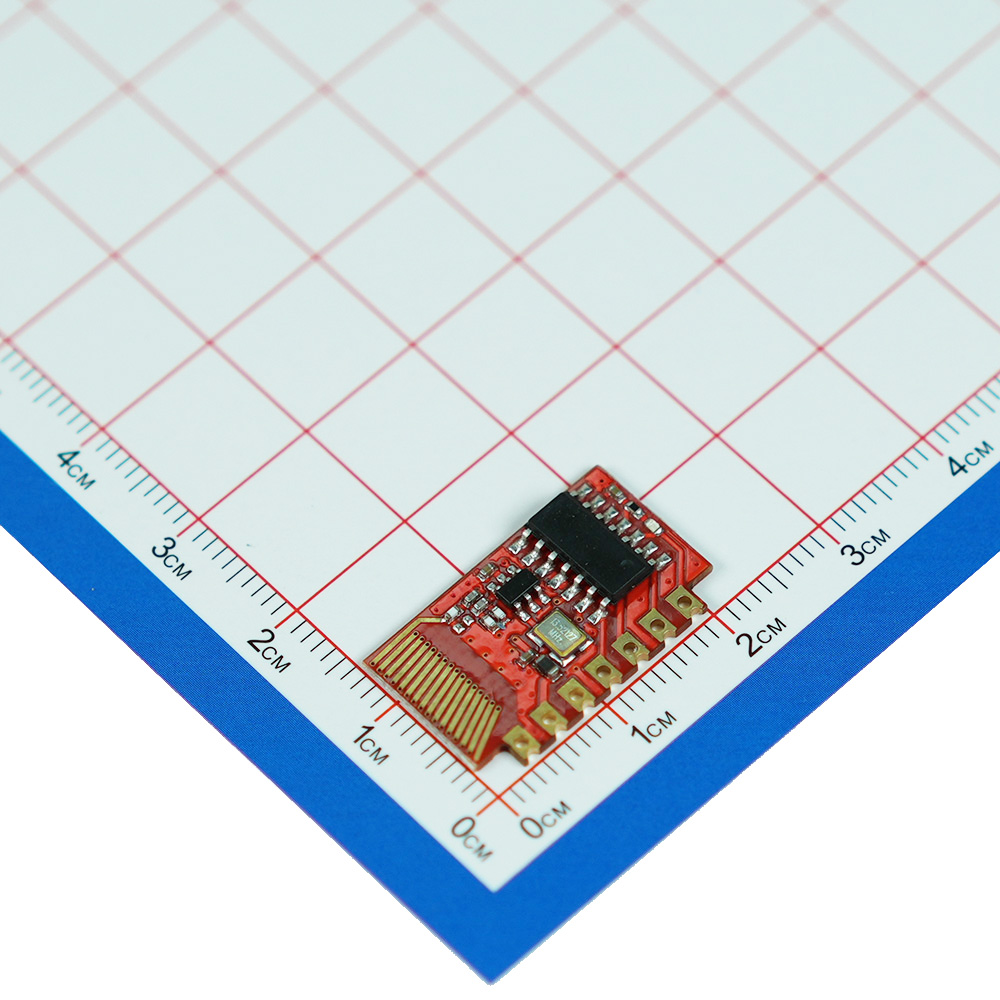

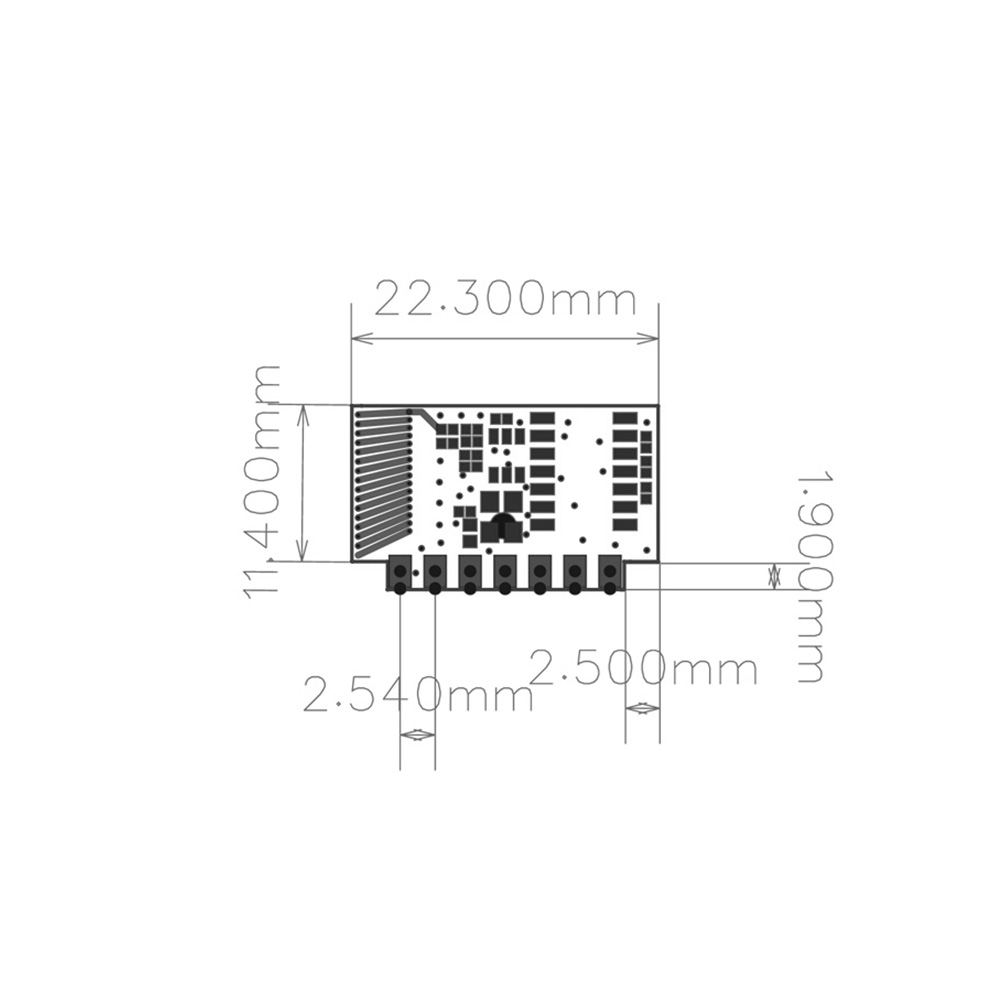

| 外形尺寸 | - | 22.30 × 13.50 × 2.60 | - | mm | 长 × 宽 × 厚。 |
| 工作温度 | -30 | - | 85 | °C | 整机应用需实测。 |
平均电流来自间隙接收。首次发射时间、响应延迟和电池寿命应在配套发射端与最终结构中一起验证。
引脚定义与天线净空

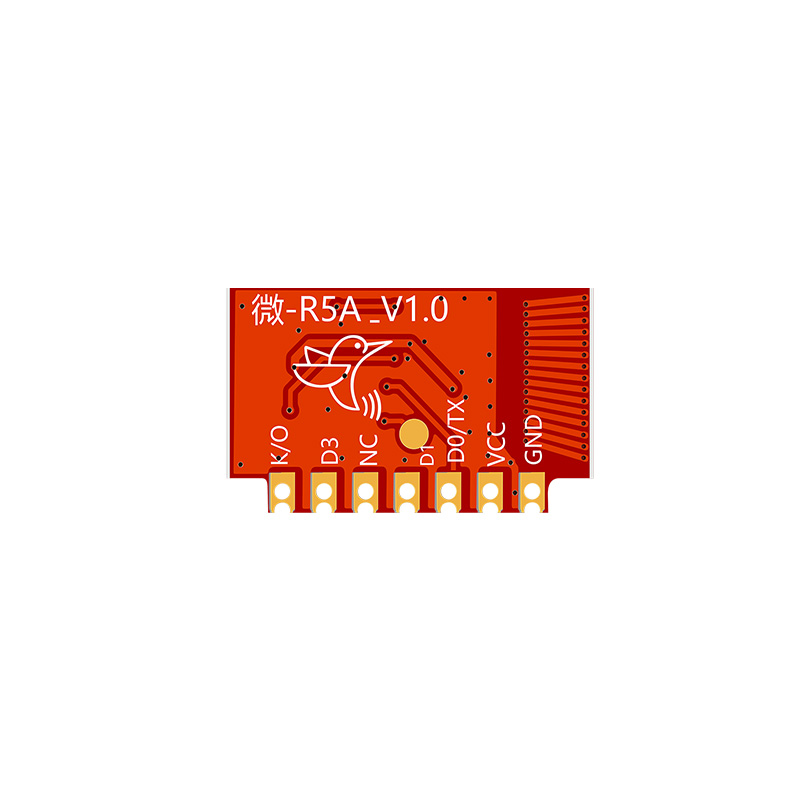

| 引脚名称 | 类型 | 功能 | 说明 |
|---|---|---|---|
| K/O | 输入 | 对码/清码/急停 | 按键接地。 |
| D0/TX | 输出 | 开关量或串口 | M5 为 9600bps TX。 |
| D1、D3 | 输出 | 开关量 | 单路最大 15mA。 |
| NC | 保留 | 不连接 | 保持悬空。 |
| VCC | 电源 | 电源正 | 2.6-5.5V。 |
| GND | 电源 | 电源地 | 与主控、按键共地。 |
订购模式
| 型号 | 名称 | 输出行为 |
|---|---|---|
| 微-R5A-M1 | 翻转款 | 每次收到对应按键，输出状态翻转并保持。 |
| 微-R5A-M3 | 点动款 | 按下时对应输出为高，松开后恢复低；默认款。 |
| 微-R5A-M4 | 互锁款 | D0、D1、D3 每次仅一路为高，不支持组合键开关量。 |
| 微-R5A-M5 | 串口款 | D0/TX 固定 9600bps 输出地址和键值。 |
开关量模式对应微-T5A 的 K0→D0、K1→D1、K3→D3；K2 和组合键使用 M5 串口模式。
学习、清码与急停
| 功能 | 操作 | 结果 |
|---|---|---|
| 学习对码 | 短按 K/O，LED 闪烁后按微-T5A任意键。 | LED 约亮 1 秒，最多保存 80 个。 |
| 清除全部 | 长按 K/O 8 秒以上后松开。 | 清除全部学习记录。 |
| 紧急停止 | 正常工作时短按 K/O。 | D0、D1、D3 全部恢复低电平。 |
急停只是模块逻辑输出复位。用于电机、门窗或加热负载时，整机仍需硬件限位、互锁、超时和故障保护。
M5 串口输出
M5 从 D0/TX 输出固定 9600bps、8N1、ASCII 帧。低功耗唤醒时帧前可能出现不可显示的 0xFF，接收程序应搜索 LC: 帧头，而不是假定缓冲区首字节必定为 L。
基础帧包含 20bit 地址、键值和三个数据字节的低 8 位和校验；串口用于遥控解码，不是透明数传接口。
PCB 与结构要点
- 板载天线周围保持无铜净空，远离电池、金属、屏蔽罩、线束和 DC-DC 电感。
- VCC 近端配置 0.1uF 与 4.7-22uF 电容，负载电流不得经过模块地回路。
- D0/TX 与 K/O 远离电机线、继电器触点和高速时钟，外露接口增加 ESD 防护。
- 产测覆盖学习、清码、急停、四种订购模式、最低电压和最终外壳。
