产品概述

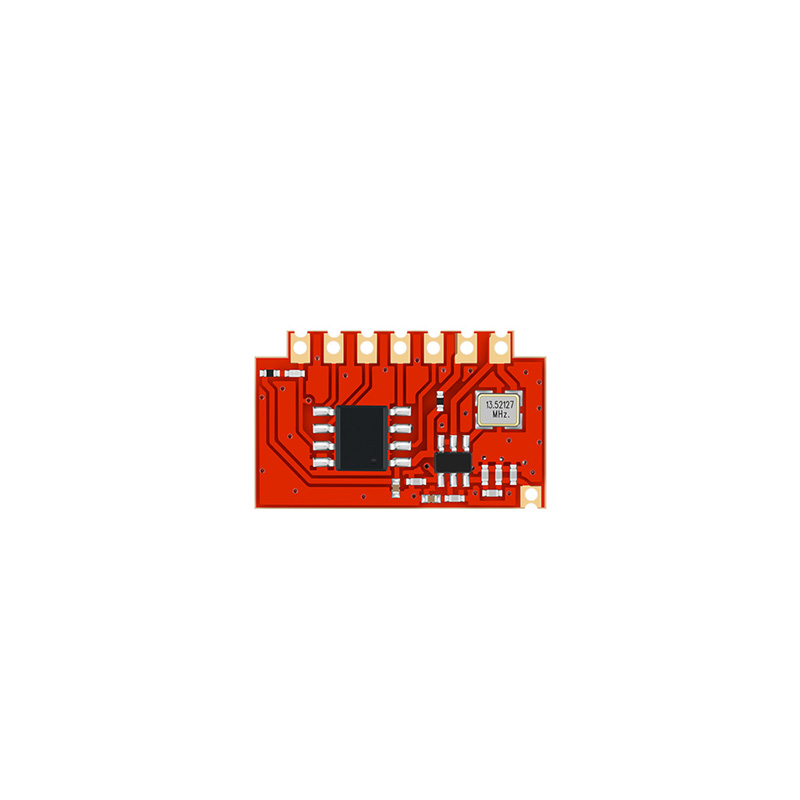

微-R5 是一款需要外接匹配天线的超低功耗 ASK/OOK 遥控接收解码模块，间隙接收时平均工作电流典型 0.06mA。配套微-T5A时，首次发射应持续约 0.8 秒，以覆盖接收唤醒窗口。
模块有 M1 翻转、M3 点动、M4 互锁和 M5 串口四种订购模式，可学习最多 80 个发射 ID。外接天线便于按外壳选择天线形式，但整机必须完成 50ohm 走线和天线布局。
外接天线低功耗接收应用
低功耗遥控开关
三路逻辑输出可选翻转、点动或互锁，负载由外部驱动与保护电路控制。
安防与门禁
外接天线可按金属外壳和安装位置选择，门锁与闸机仍需硬件限位和超时。
电池设备
0.06mA 典型平均电流适合关注待机功耗的终端，首次响应包含唤醒窗口。
MCU 串口解码
M5 从 D0/TX 输出地址和键值，适合读取 K2 与组合键。
与微-R5A的主要区别
微-R5：外接天线
ANT 引脚连接 50ohm 天线，可按外壳、距离和安装空间选择弹簧、导线或外置天线。
微-R5A：板载天线
无需外接天线，集成更直接，但必须为 PCB 天线保留无铜净空区。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 工作频率 | - | 433.92 | - | MHz | ASK/OOK 接收。 |
| 工作电压 | 2.6 | 3.0 | 5.5 | V | VCC 与 GND 之间。 |
| 平均工作电流 | - | 0.06 | - | mA | 间隙接收。 |
| 接收带宽 | - | 350 | - | kHz | 典型值。 |
| 串口速率 | - | 9600 | - | bps | M5，8N1 ASCII。 |
| 学习容量 | - | 80 | - | 个 | 掉电保存。 |
| IO 驱动能力 | - | - | 15 | mA | 单路逻辑输出。 |
| 发射唤醒时长 | - | 0.8 | - | s | 配套微-T5A参考值。 |
| 天线接口 | - | 50 | - | ohm | ANT 引脚，外接天线。 |

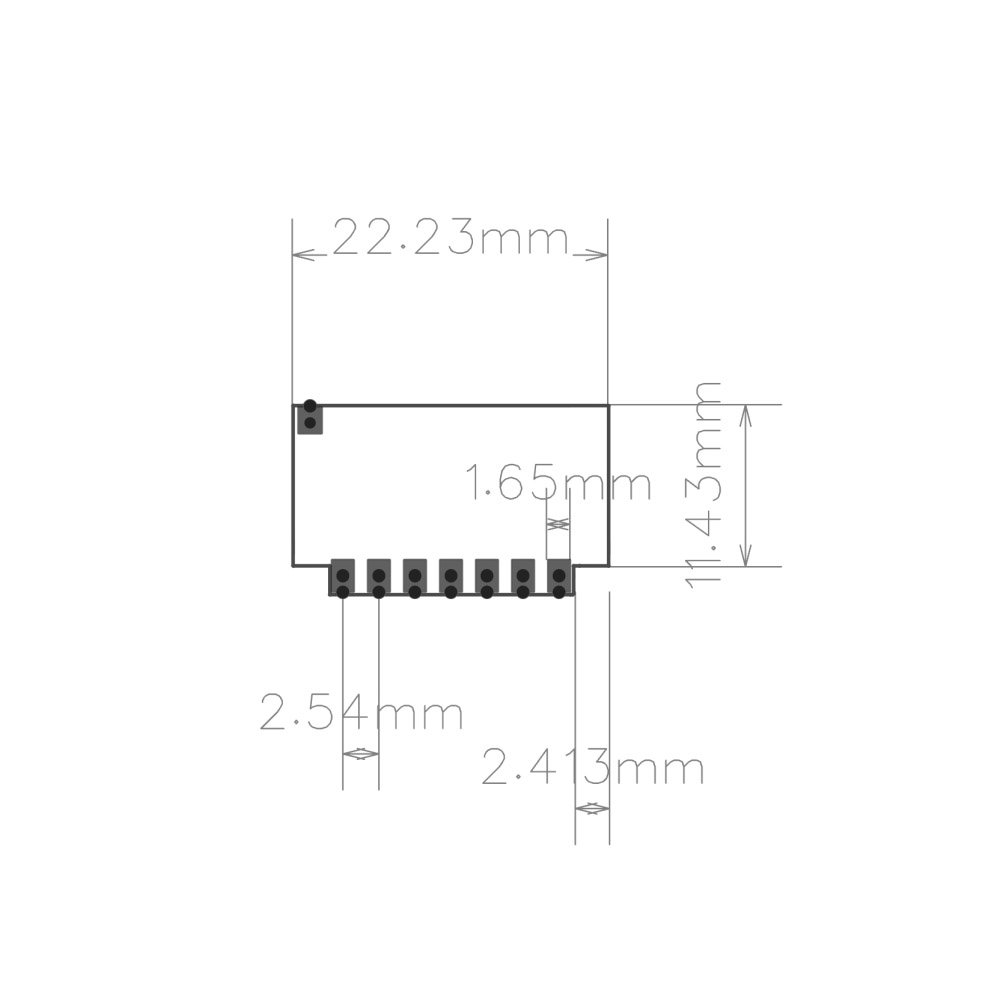

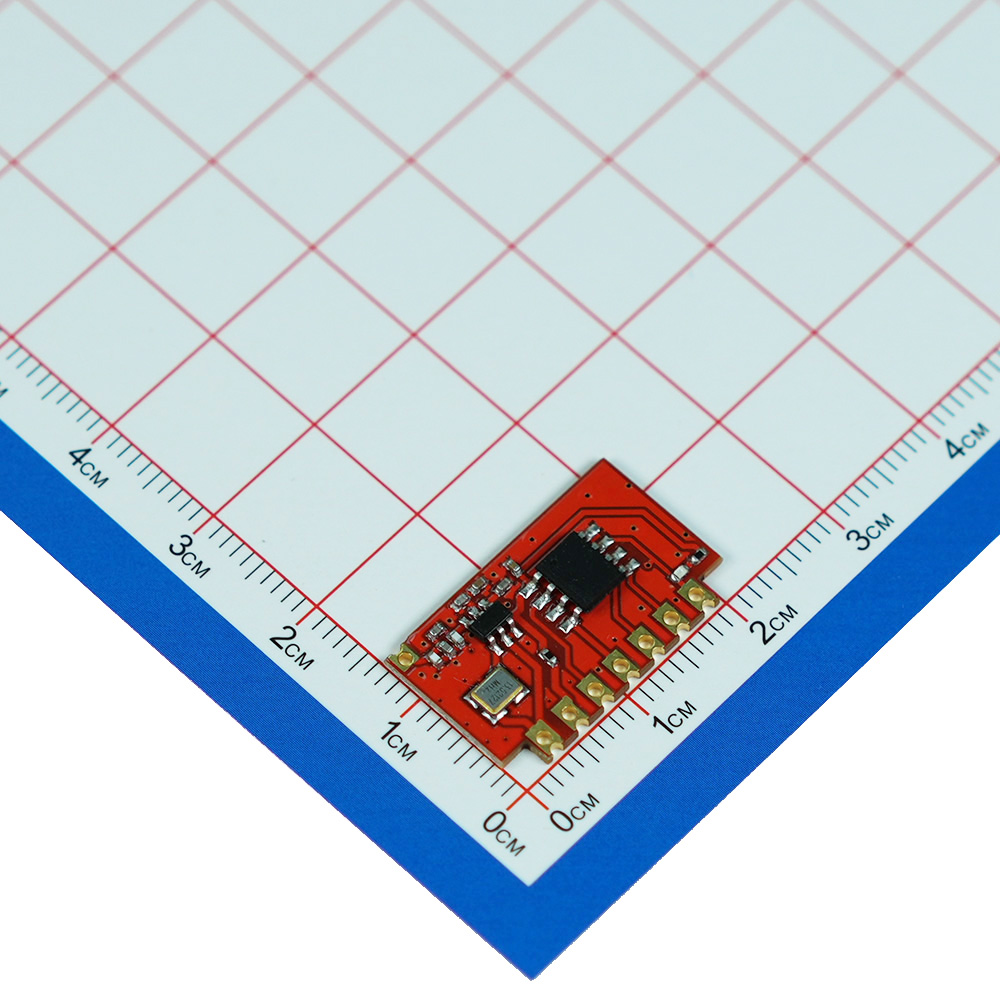

| 外形尺寸 | - | 22.35 × 11.43 × 2.60 | - | mm | 长 × 宽 × 厚。 |
| 工作温度 | -30 | - | 85 | °C | 整机应用需实测。 |
平均电流来自周期性唤醒，不代表连续恒定电流。测试仪器应能统计脉冲电流，不能只读取万用表瞬时值。

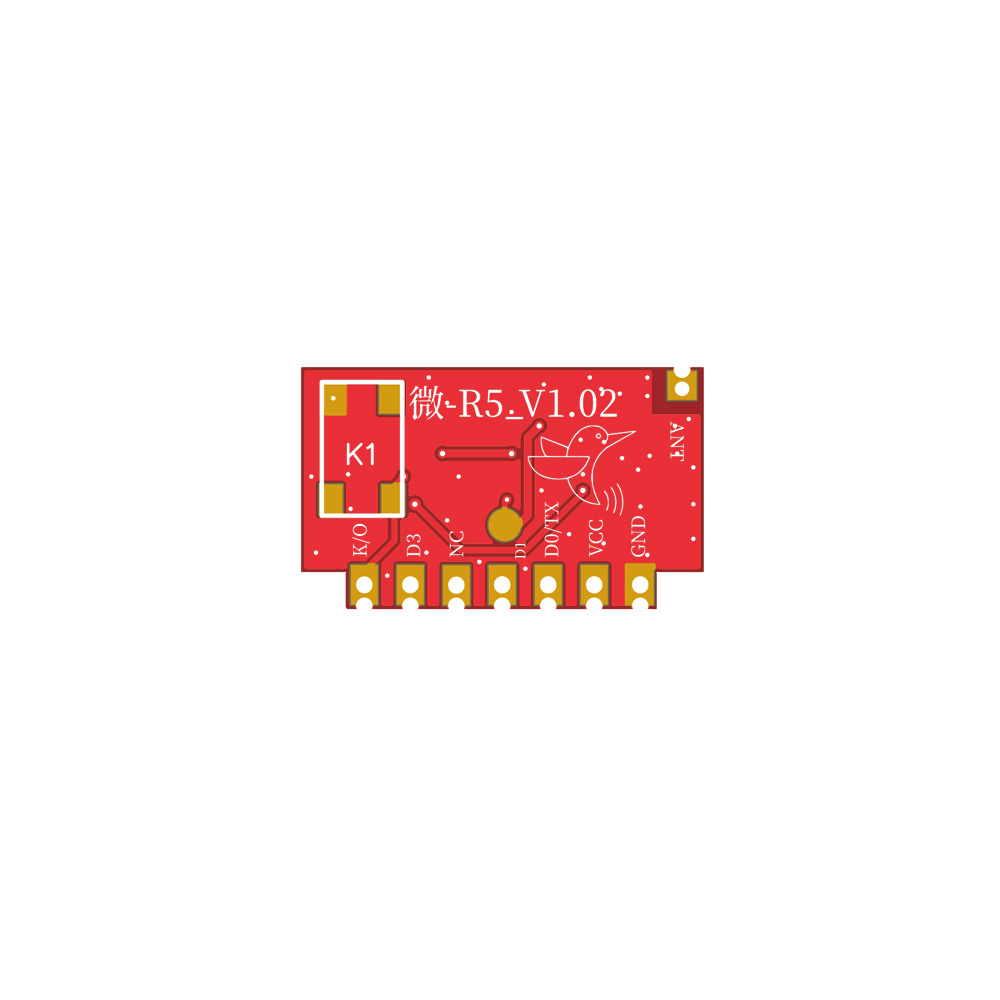

引脚定义与外接天线
| 引脚名称 | 类型 | 功能 | 说明 |
|---|---|---|---|
| ANT | RF | 外接天线 | 50ohm，连接对应频率天线。 |
| K/O、K1 | 输入 | 对码按键 | 短按学习/急停，长按清码。 |
| D0/TX | 输出 | 开关量或串口 | M5 为固定 9600bps TX。 |
| D1、D3 | 输出 | 开关量 | 单路最大 15mA。 |
| NC | 保留 | 不连接 | 保持悬空。 |
| VCC | 电源 | 电源正 | 2.6-5.5V，典型 3.0V。 |
| GND | 电源 | 电源地 | 与主控、按键共地。 |
订购模式
| 型号 | 名称 | 输出行为 |
|---|---|---|
| 微-R5-M1 | 翻转款 | 对应输出每次触发后翻转并保持。 |
| 微-R5-M3 | 点动款 | 按下时输出为高，松开后恢复低；默认款。 |
| 微-R5-M4 | 互锁款 | D0、D1、D3 每次仅一路为高。 |
| 微-R5-M5 | 串口款 | D0/TX 输出完整地址与键值。 |

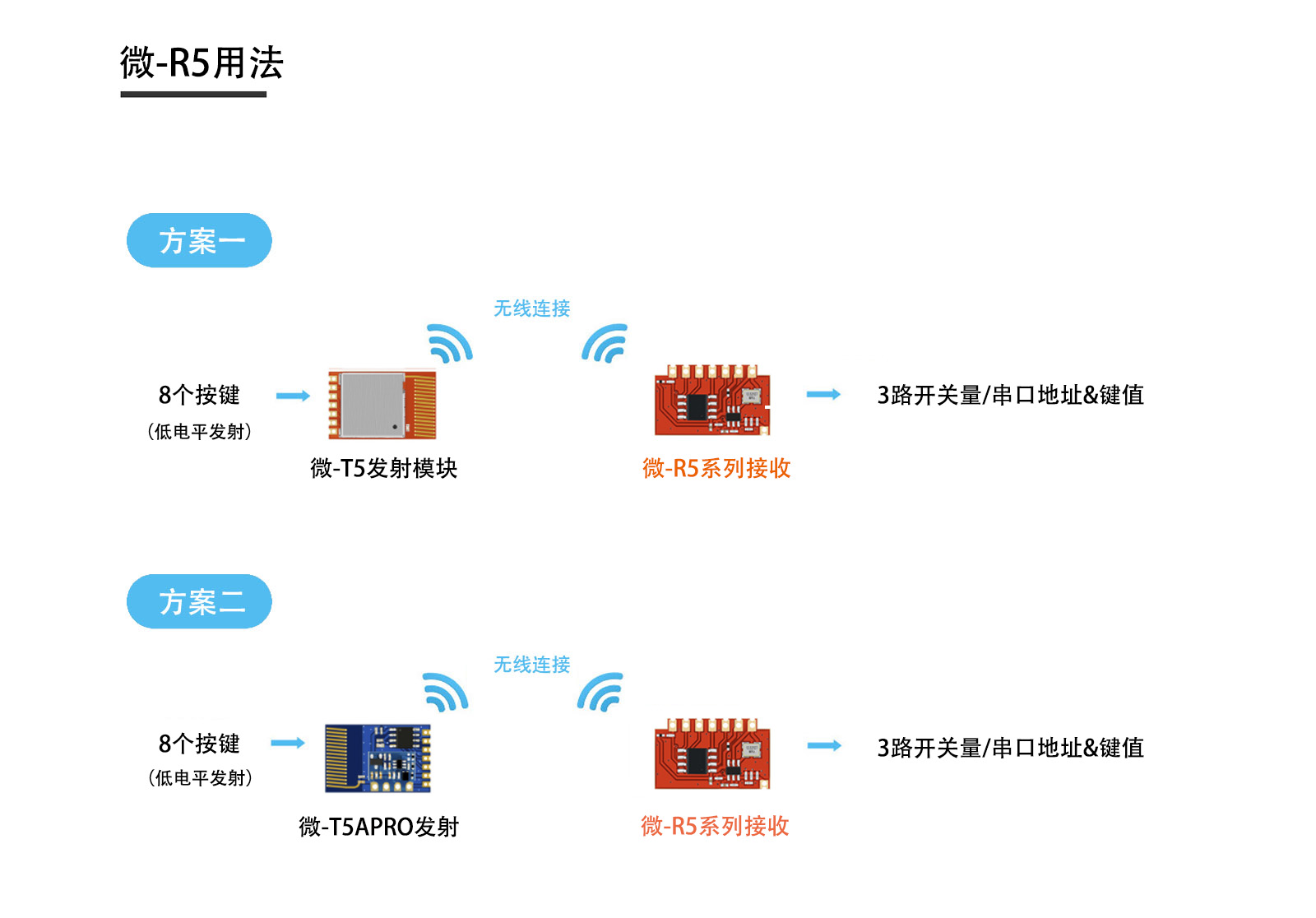

微-T5A 的 K0→D0、K1→D1、K3→D3；K2 和组合键使用 M5 串口读取。
学习、清码与急停
| 功能 | 操作 | 结果 |
|---|---|---|
| 学习对码 | 短按 K/O，LED 闪烁后按微-T5A任意键。 | LED 约亮 1 秒，保存发射 ID。 |
| 清除全部 | 长按 K/O 8 秒以上后松开。 | 清空最多 80 个学习记录。 |
| 紧急停止 | 工作期间短按 K/O。 | D0、D1、D3 全部拉低。 |
M5 串口接收
M5 从 D0/TX 输出固定 9600bps、8N1、ASCII。低功耗唤醒时 LC: 前可能出现 0xFF；程序应在环形缓冲区中搜索帧头，并以 CRLF 分帧。
基础帧由 20bit 地址、键值和低 8 位和校验组成。不要把 D0/TX 当作透明数传接口。
天线与低功耗调试
- 首次按键发射约 0.8 秒，用于覆盖接收端的周期唤醒窗口。
- ANT 远离电池、金属、线束、DC-DC 电感和大面积铜皮；金属外壳优先外置天线。
- D0/TX、K/O 远离开关节点，外露接口增加 ESD 防护。
- 产测覆盖唤醒、学习、清码、急停、四种模式和串口校验。
