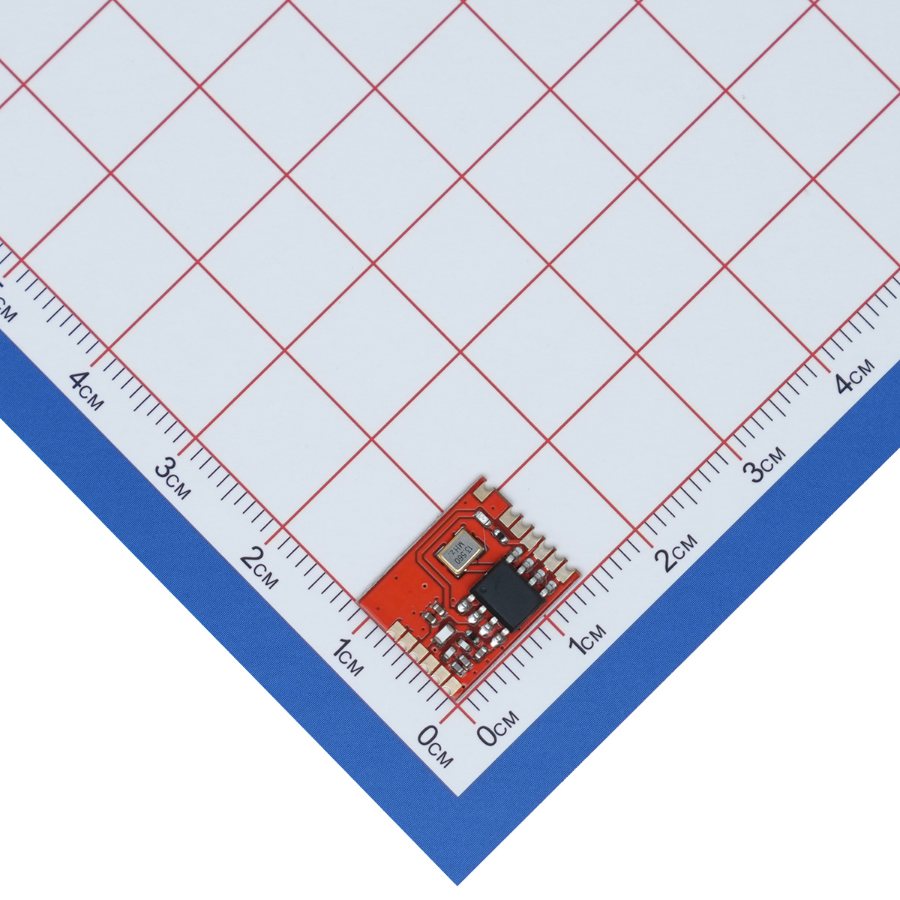

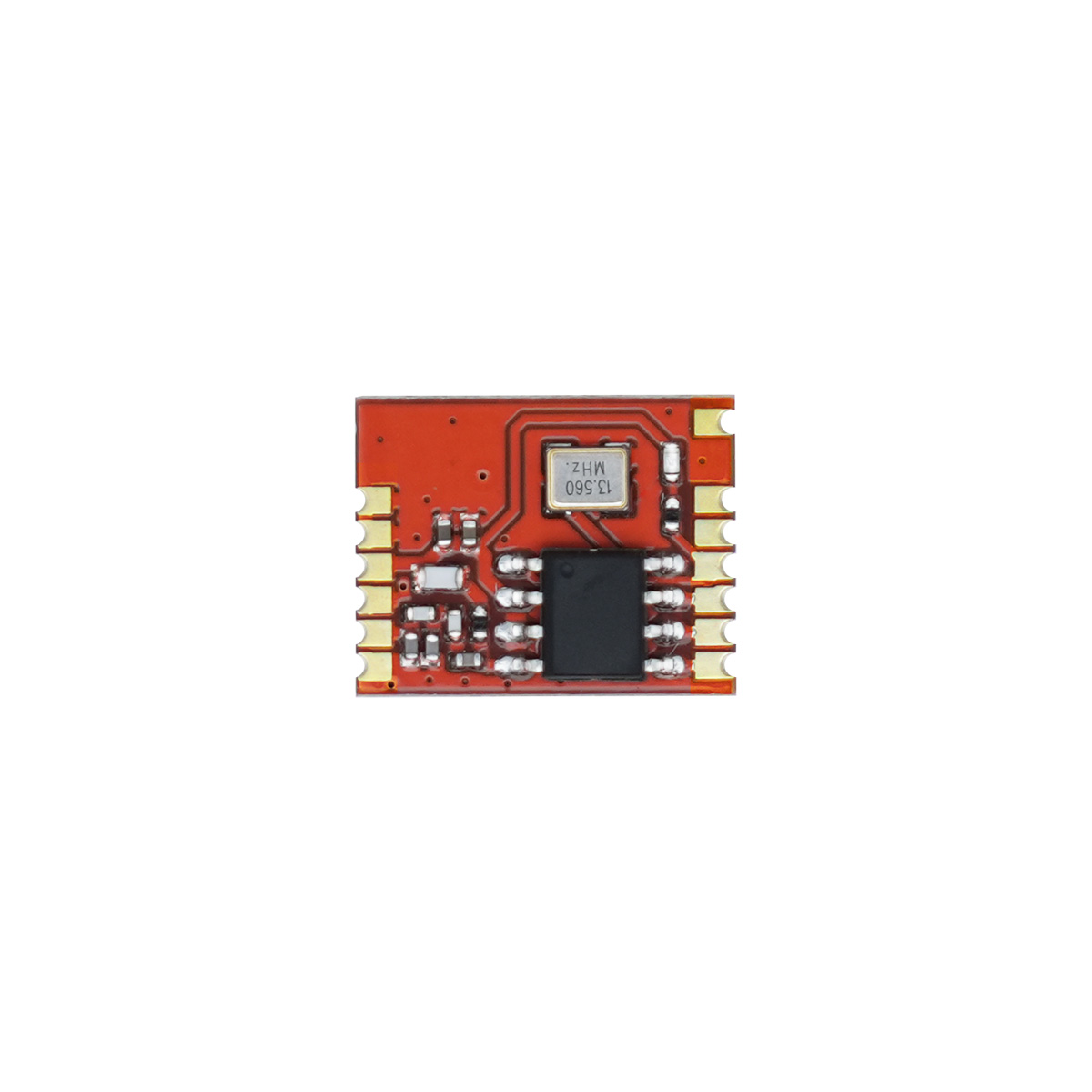

产品概述
灵-T1PRO 是一款二合一射频遥控发射模块，集成射频发射电路与 FB1527 数字编码功能。模块接入按键后即可作为遥控发射端使用，适合遥控器、家电控制、智能家居、玩具遥控、低功耗按键遥控器等产品。

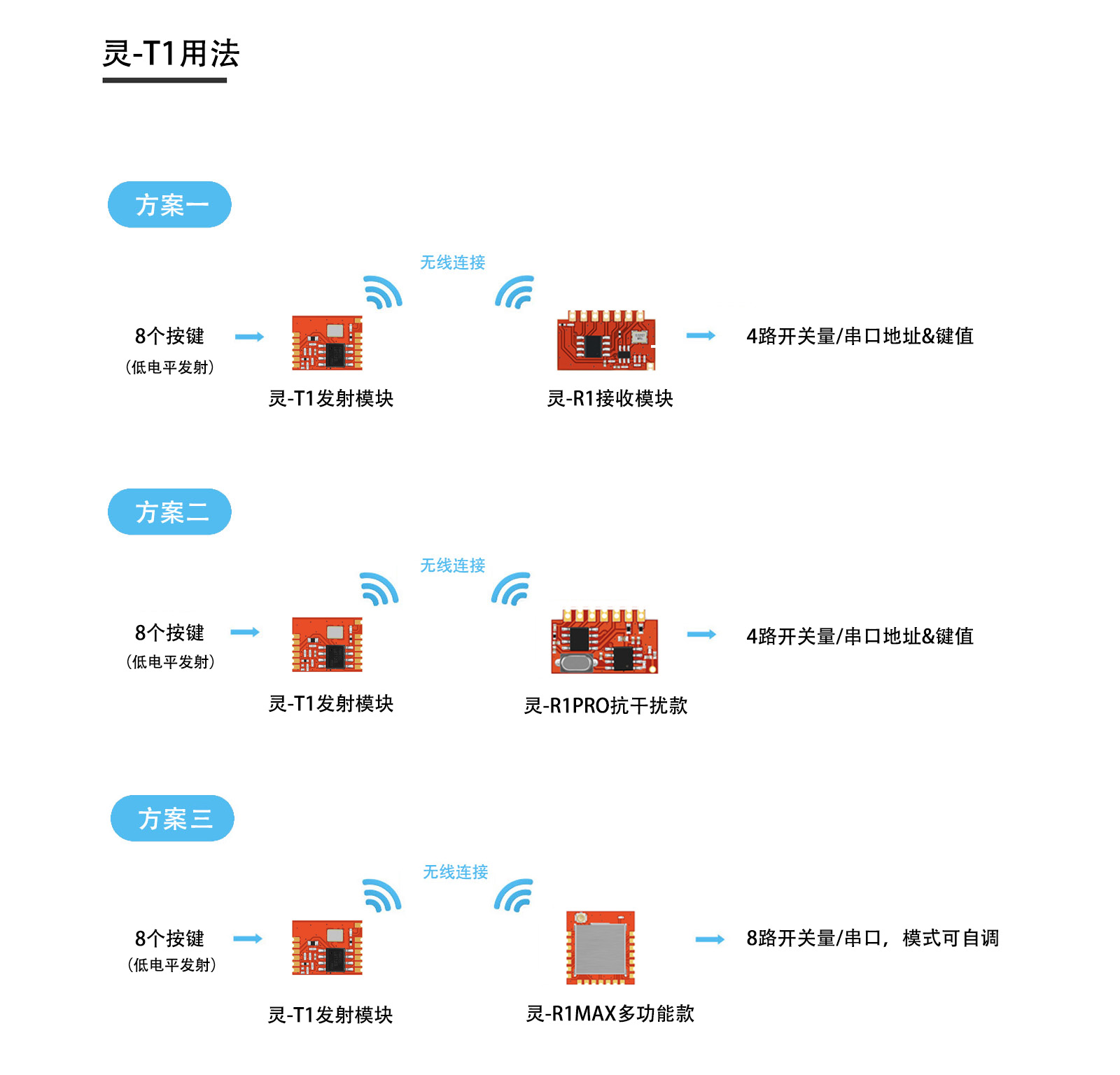

灵-T1PRO 可搭配灵-R1 解码模块组成射频遥控系统。整机通信距离与频点、天线、供电、电路板、外壳结构、安装位置和现场同频干扰有关，需按最终产品结构进行验证。
适用场景
无线门铃/遥控按键
适合门铃按钮、遥控器按键、呼叫器等短指令触发场景。

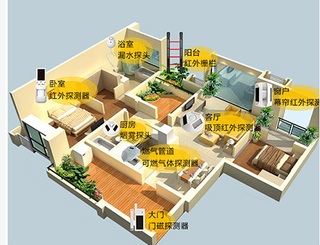

安防与门磁触发
适合门磁、红外探测、报警主机等安防节点的无线触发或接收。
智能卫浴控制
适合智能马桶、卫浴面板、厨卫电器等小家电控制板集成。
传感器状态上报
适合温湿度、开关量、低速状态量等传感器数据上报。
移动设备遥控
适合 AGV、移动设备、电动工具等需要无线控制或状态反馈的设备。
智能家居终端
适合扫地机、主控板、解码 IC 或编码 IC 集成的家居终端。
核心特点
射频发射与 FB1527 数字编码二
射频发射与 FB1527 数字编码二合一，减少外部编码电路和软件开发工作。
支持 315MHz 或 433.92
支持 315MHz 或 433.92MHz 常用遥控频点，默认 433.92MHz。
工作电压 2.0-5.0V
工作电压 2.0-5.0V，典型 3.0V，适合电池供电遥控器。
发射功率 14dBm @ 3V
发射功率 14dBm @ 3V，17dBm @ 5V。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 频点 | - | 315/433.92 | - | MHz | 默认 433.92MHz，可选 315MHz。 |
| 工作电压 | 2.0 | 3.0 | 5.0 | V | 用户确认口径；性能参数建议结合 2.2-5.0V 范围复核。 |
| 发射功率 | - | 14 | 17 | dBm | 14dBm @ 3V；17dBm @ 5V。 |
| 工作电流 | - | 8 | 9 | mA | 典型 8mA @ POUT=12dBm；特点描述为小于 9mA。 |
| 待机电流 | - | - | 1 | uA | 315MHz/433.92MHz 条件下。 |
| 编码格式 | - | FB1527 | - | - | 数字编码。 |
| 地址码 | - | 百万组地址码 | - | - | 模块内置。 |
| 按键数量 | - | 4 | 10 | 个 | K0-K3，支持组合键至10个。 |
| 视距距离 | - | 100 | - | m | 开阔视距参考值，实际距离与天线、供电、外壳和环境有关。 |
| 天线接口 | - | 50 | - | ohm | ANT 引脚，推荐 TT02 天线。 |
| 误触保护 | - | 10 | - | s | 长按约 10 秒断电。 |
| 掉电延时 | 0.5 | - | - | ms | Power off Delay Time。 |
| 工作温度 | -40 | - | 120 | 摄氏度 | 极限参数，整机应用需按实际环境验证。 |
| 存储温度 | -40 | - | 150 | 摄氏度 | 极限参数。 |
| ESD | - | - | 6 | kV | 极限参数。 |
以上参数来自已交付规格书或产品卡；距离、功耗、灵敏度和抗干扰表现需结合供电、天线、外壳、安装位置和现场干扰验证。

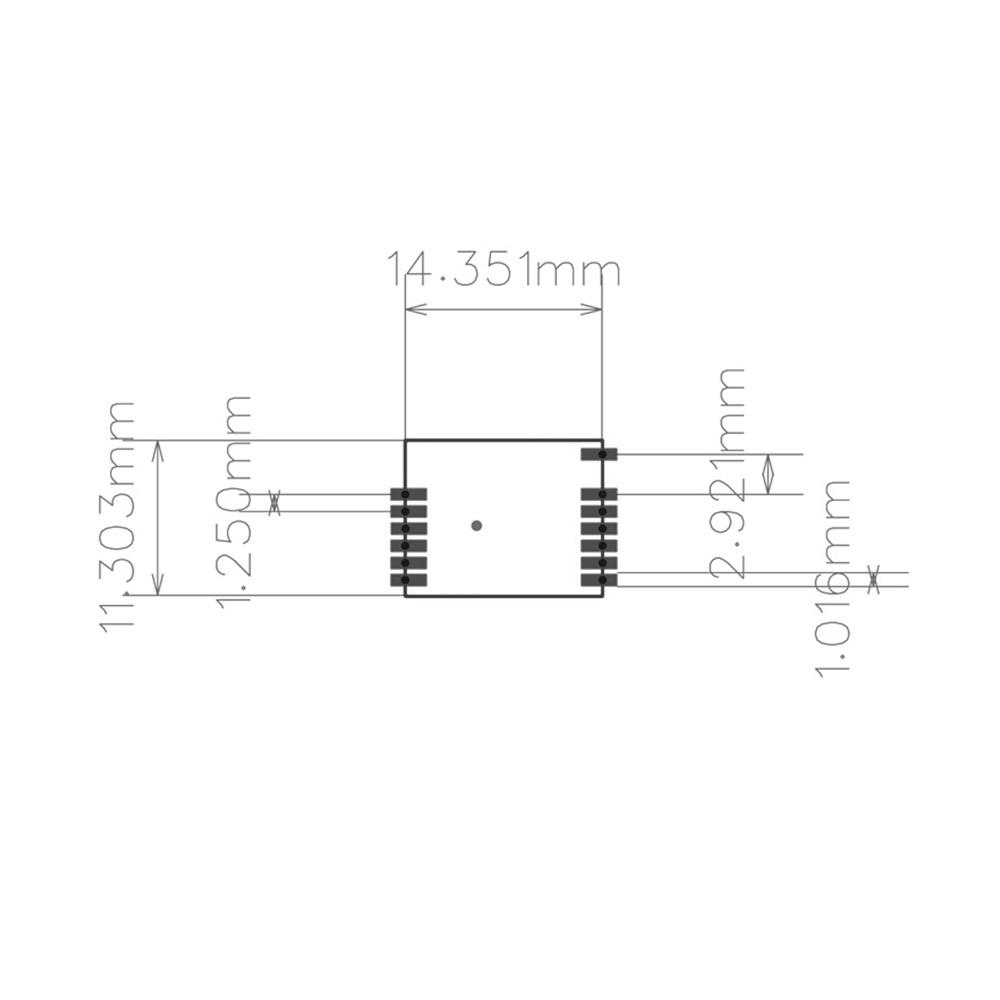

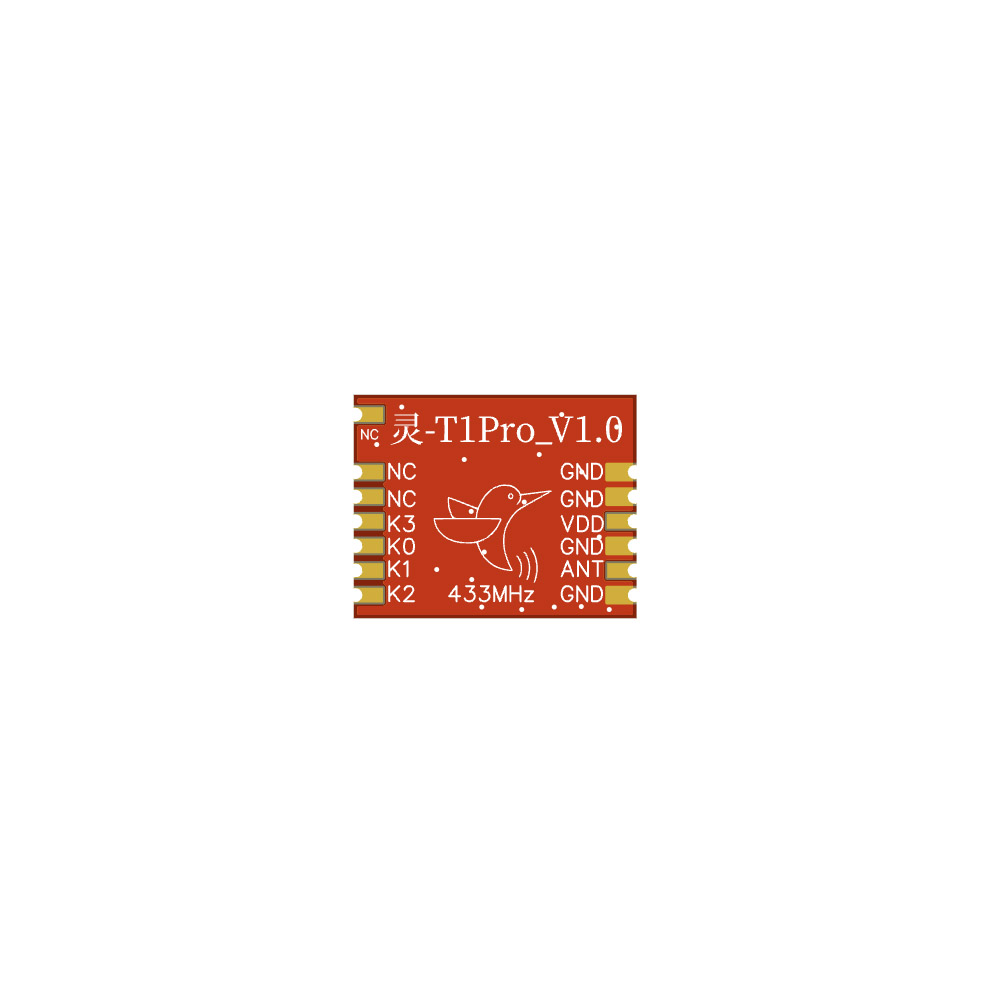

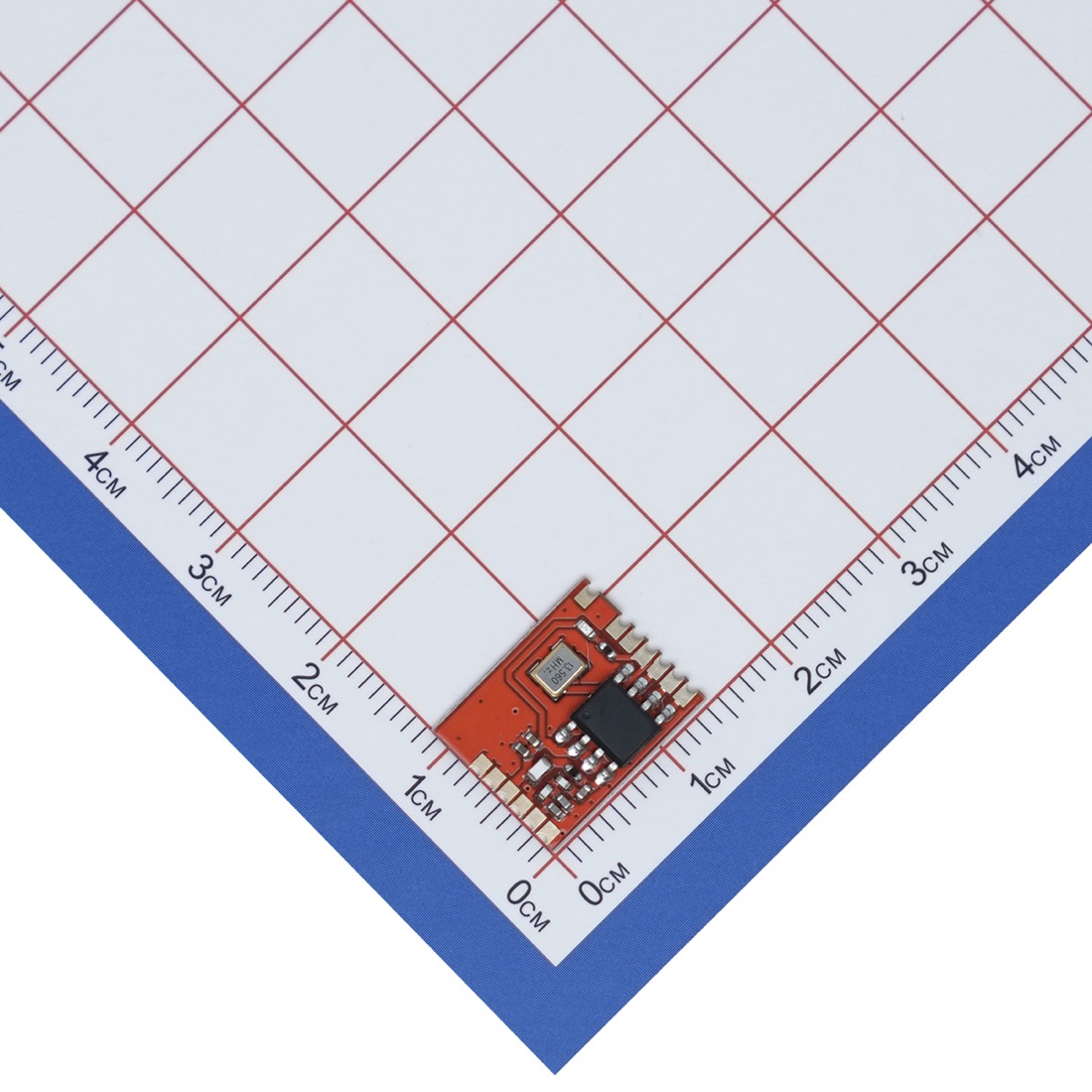

引脚定义与硬件连接
| 引脚名称 | 类型 | 功能 | 说明 |
|---|---|---|---|
| GND | 电源 | 电源地 | 1、2、4、6 脚为 GND，应与系统地连接。 |
| VDD | 电源 | 电源正 | 3 脚，工作电压 2.0-5.0V，典型 3.0V。 |
| ANT | RF | 天线接口 | 5 脚，50ohm 天线接口，推荐 TT02 天线。 |
| K0-K3 | 输入 | 按键输入 | 7、8、9、10 脚，内部上拉，低电平触发发射。 |
| NC | - | 未定义 | 11、12、13 脚，不连接。 |
接线前先确认供电电压、数据脚电平、共地和天线连接；DAT 为遥控脉冲数据脚，不按无线串口模块方式发送文本。
选型边界与接口说明
- DAT 输入用于 ASK/OOK 发射控制脉冲，不是 UART 串口接口。
- 编码 IC 或 MCU 输出电平必须符合规格书 DAT 输入范围，超过范围时按规格书建议串联限流电阻或做电平处理。
- 遥控类产品建议重复发送 2-3 次以上，并在接收端做重复包过滤。
- 发射功率会随供电电压、电池内阻、天线匹配和整机结构变化，不能只按空板数据判断最终距离。
电源与电平设计建议
- 模块 VCC/GND 近端建议放置 0.1uF 去耦电容，并根据负载和发射电流增加合适的储能电容。
- 发射、电机、继电器、电磁阀或 DC-DC 动作时，应在模块电源脚附近用示波器确认电压跌落和纹波。
- 数据脚与 MCU/编码 IC/解码 IC 连接时必须共地；跨板连接建议控制线长并注意 ESD。
- 5V、9V、12V 系统接入时，先确认对应型号的数据脚电平范围，不确定时不要直接连接。
PCB 布局、天线与 EMC
- ANT 端或板载天线区域应远离金属外壳、电池、大电流走线和开关电源电感。
- 天线走线尽量短而直接，按 50Ω 阻抗和实际结构评估匹配。
- 模块尽量靠近整机边缘安装，天线方向和外壳开孔会明显影响距离。
- 生产测试建议覆盖空板、装壳、低电压、负载动作和实际安装距离。
开发资料与例程提示
灵-T1Pro 可结合蜂鸟无线客户开发参考 SDK 或 MCU_DEMO 模板进行验证。示例代码只用于说明 DAT 脉冲发送/接收、边沿计时、重复帧和异常处理思路，不等同于完整量产固件。
发射端
按接收端协议输出稳定的高低电平脉冲，确认重复次数、帧间隔和数据脚电平。
接收端
通过边沿中断或定时器记录脉宽，按 1527、2262 或自定义协议解析，并加入超时和过滤。
正式项目应以已交付规格书为准，并在目标 MCU、PCB、外壳、天线和现场环境下复测。
资料下载
- 灵-T1PRO发射模块规格书_V1.3.pdf
- 灵-T1Pro封装.pcbdoc
- 灵T1pro认证资料.zip
相关知识文章
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
从发射端电池、接收端纹波、去耦和地线回路排查供电问题。
相关选型专题
面向遥控器、无线开关、传感器上报和小家电遥控，整理发射模块、发射芯片、编码方式、功耗和天线选型。
面向无线遥控、门铃、安防报警、智能家居、小家电和传感器上报场景，按发射、接收、收发、低功耗和天线配套筛选型号。
常见问题
灵-T1Pro适合手持遥控器、低功耗按键发射端、遥控器、接收控制板、批量嵌入式产品。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
在电压和 IO 电平满足规格书要求时，DATA 输入可由 MCU GPIO 或编码芯片驱动。
还要确认编码协议、速率、电平时序和接收端输出逻辑，建议以联调测试为准。
页面或规格书中的距离参数可作为指定条件下的参考值。实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
灵-T1PRO发射模块规格书_V1.3.pdf、灵-T1Pro封装.pcbdoc、灵T1pro认证资料.zip。页面上的“立即购买”可进入购买链接；批量、替代型号或技术问题建议通过微信咨询确认。
