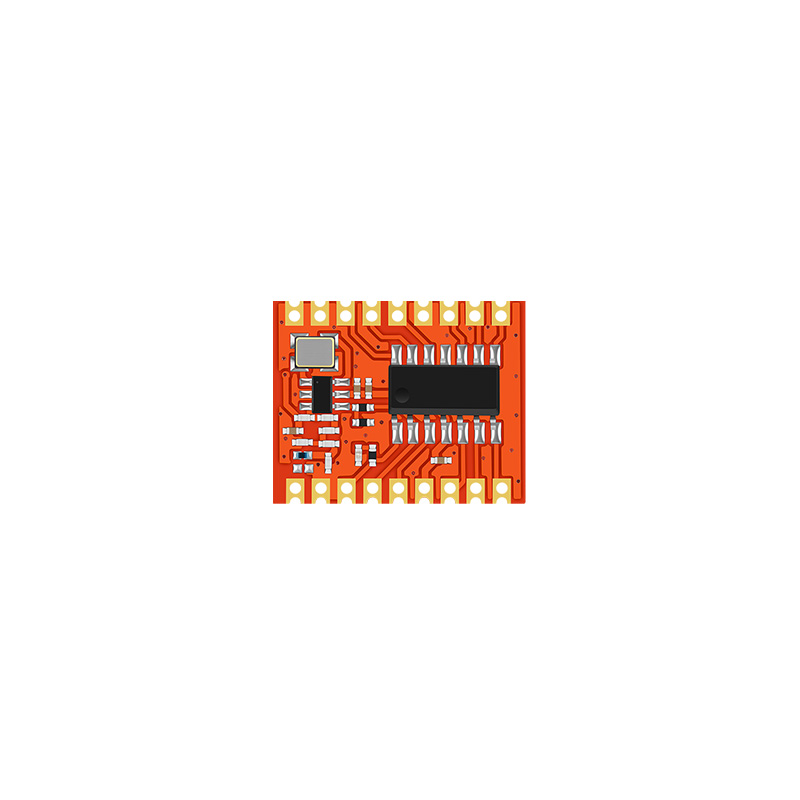

产品概述
灵-T3MAX 是一款 315MHz/433.92MHz ASK/OOK 遥控发射模块，内部完成射频发射、调制、1527 类编码和功率放大。5×5 按键矩阵可直接连接 25 个按键，适合多键遥控面板。
模块发送 19bit 地址与 5bit 键值。键值 16-24 会改变传统 20bit 地址＋4bit 键值的分段方式；要完整识别 25 个键值，接收端应使用灵-R1MAX串口模式。
25 键矩阵适合哪些控制面板
多路灯控
25 个矩阵位置可分配开关、亮度、色温和场景键，接收端按完整键值处理。
电动晾衣架
适合上升、下降、照明、风干等多功能面板；负载互锁由接收主控完成。
小家电遥控
按键矩阵直接接入模块，免去外置编码 MCU；整机仍需完成键帽和防抖验证。
多键呼叫终端
不同键值可对应房间、功能或呼叫等级，应用层负责地址管理与事件确认。
核心特点
5×5 按键矩阵
X1-X5 与 Y1-Y5 组成 25 个独立位置，按键闭合时只连接一条 X 线和一条 Y 线。
低待机电流
无按键时待机电流小于 0.1uA，典型 3.0V 供电，适合电池遥控器。
标准遥控发射
支持 315MHz/433.92MHz ASK/OOK，默认 433.92MHz；订购时确认频段。
接收端需处理 5bit 键值
灵-R1MAX串口模式可输出 0-24；普通四路或八路开关量只覆盖指定键值。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 工作频率 | - | 433.92 | - | MHz | 默认版本；315MHz 可选。 |
| 工作电压 | 2.2 | 3.0 | 5.0 | V | VCC 与 GND 之间。 |
| 发射电流 | - | 8 | - | mA | VCC=3.0V。 |
| 待机电流 | - | - | 0.1 | uA | 无按键触发。 |
| 发射功率 | - | 10 | - | dBm | VCC=3.3V，典型值。 |
| 调制方式 | - | ASK/OOK | - | - | 遥控发射。 |
| 频率偏差 | -0.03 | - | 0.03 | MHz | 典型工作条件。 |
| 按键数量 | - | 25 | - | 个 | 5×5 矩阵。 |
| 编码格式 | - | 19bit 地址＋5bit 键值 | - | - | 1527 类脉冲编码。 |
| 天线阻抗 | - | 50 | - | ohm | ANT 引脚。 |

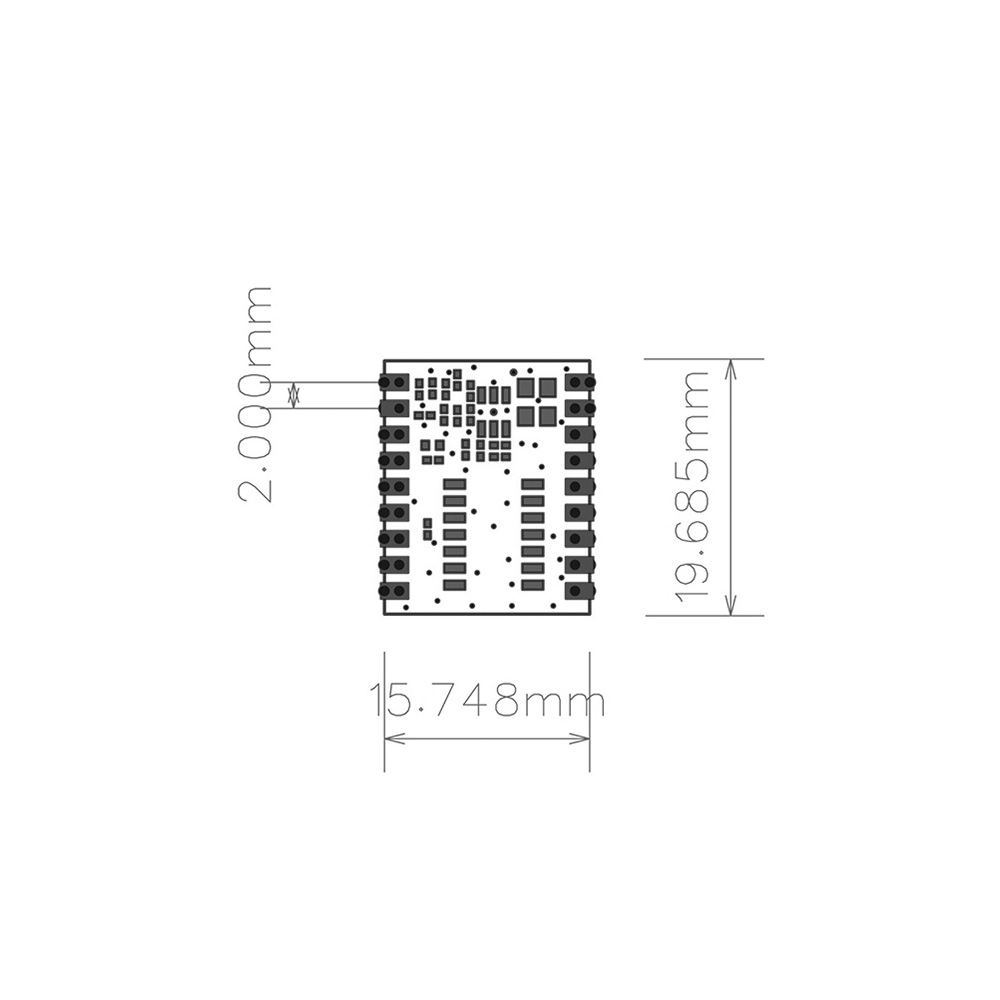

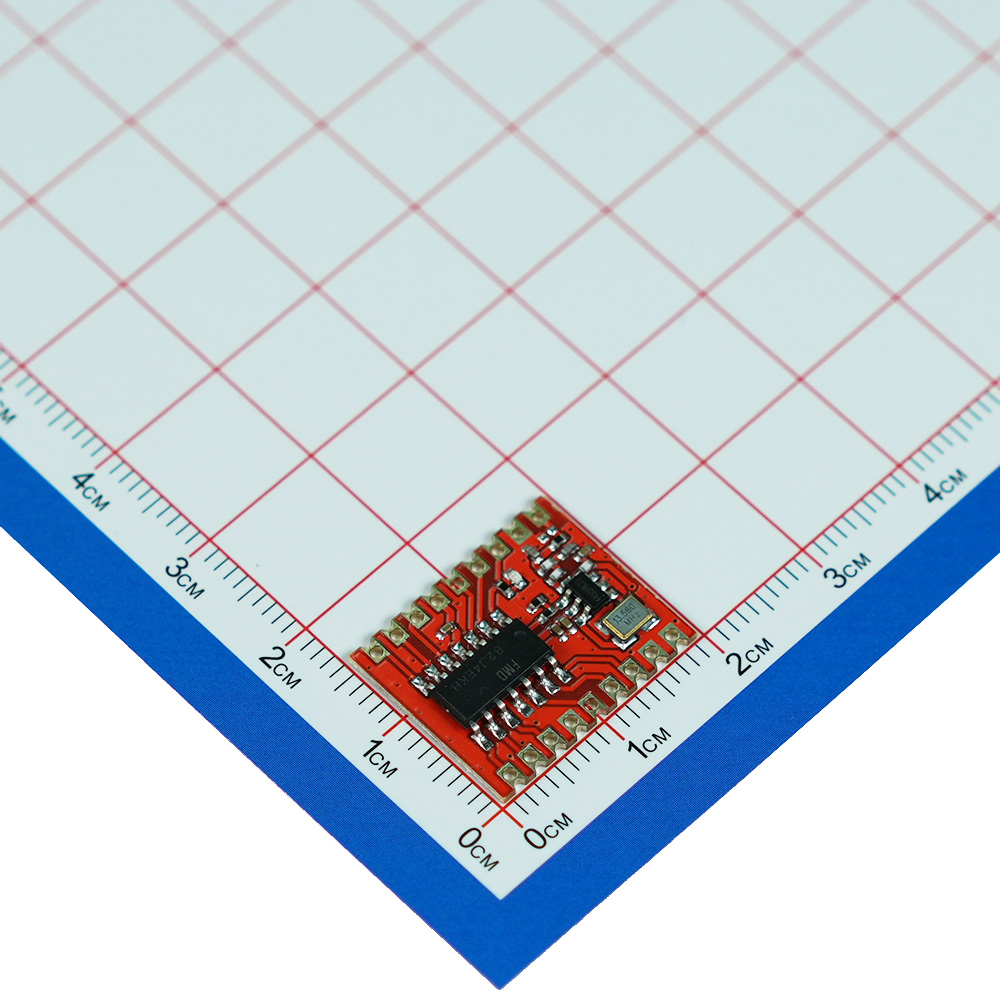

| 外形尺寸 | - | 19.69 × 15.75 × 2.20 | - | mm | 长 × 宽 × 厚。 |
| 工作温度 | -30 | - | 85 | °C | 整机应用需实测。 |
发射功率、电流和距离会随频率版本、供电、电池内阻、天线、外壳及安装方向变化，量产前应在整机中验证。

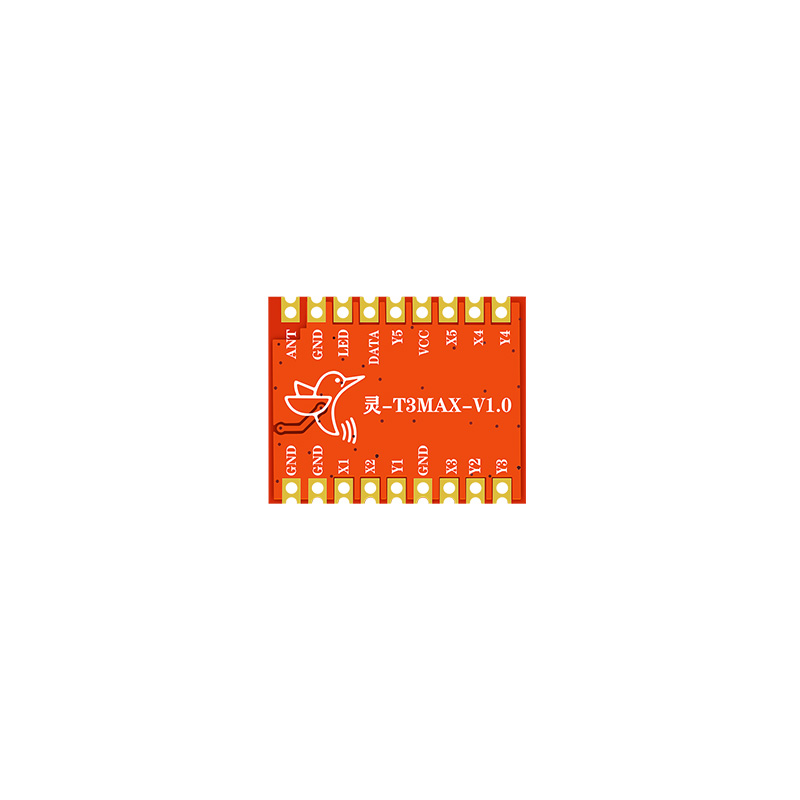

引脚定义与矩阵连接
| 序号 | 引脚名称 | 类型 | 功能 | 说明 |
|---|---|---|---|---|
| 1 | ANT | RF | 天线接口 | 50ohm，连接对应频率天线。 |
| 2、13、17、18 | GND | 电源 | 电源地 | 与系统地连接。 |
| 3 | LED | 输出 | 发射指示 | 外接 LED 时配置限流电阻。 |
| 4 | DATA | 测试 | 生产测试脚 | 不作为常规用户接口。 |
| 5、9-11、14 | Y5、Y4-Y1 | 输入 | Y 矩阵线 | 通过按键与 X1-X5 导通。 |
| 6 | VCC | 电源 | 电源正 | 2.2-5.0V，典型 3.0V。 |
| 7、8、12、15、16 | X5、X4、X3、X2、X1 | 输入 | X 矩阵线 | 通过按键与 Y1-Y5 导通。 |

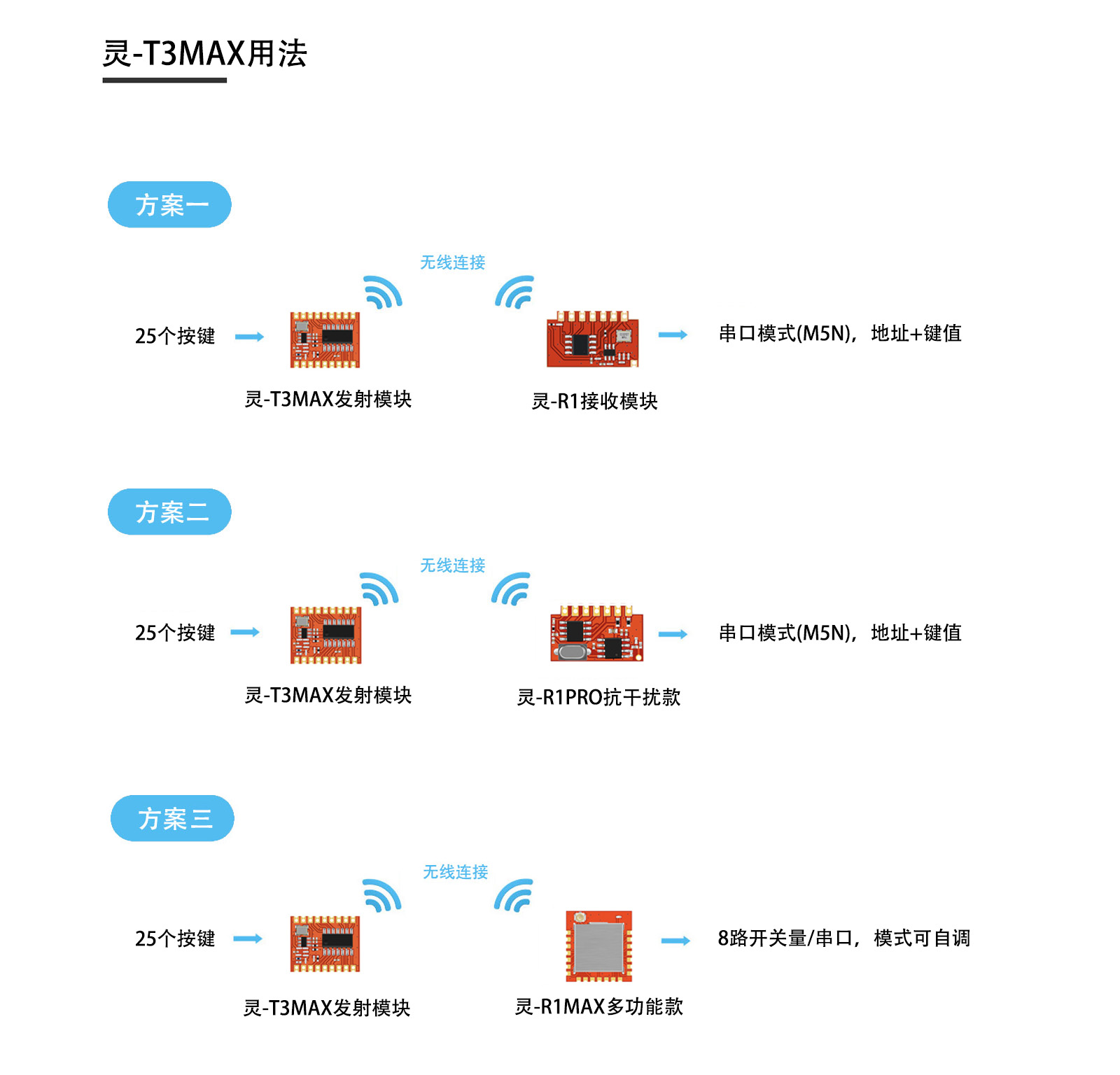

接收端选择边界
| 接收端 | 可用输出 | 工程说明 |
|---|---|---|
| 灵-R1MAX 串口模式 | 0-24 全部键值 | 推荐方案，应用层按地址与 5bit 键值处理。 |
| 灵-R1MAX 8 路开关量 | 指定 8 个键值 | 只能覆盖 1、2、4、8、7、0x0D、0x0E、0x0F。 |
| 四路开关量接收端 | 指定 4 个键值 | 通常只覆盖 1、2、4、8，不适合完整 25 键。 |
布板与调试要点
- VCC 近端放置 0.1uF 与 4.7-22uF 电容，地回路避开电机、继电器和蜂鸣器电流。
- ANT 走线按 50ohm 处理，保持短、直；天线区远离电池、金属和大面积铜皮。
- 首次调试逐个验证 0-24，特别检查键值 16-24 的地址进位。
- 最终验证固定外壳、天线方向、最低电压和全部按键状态。
资料下载
- 灵-T3MAX封装.pcbdoc
- 灵-T3max遥控发射模块规格书_V1.7.pdf
相关知识文章
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
从发射端电池、接收端纹波、去耦和地线回路排查供电问题。
相关选型专题
面向遥控器、无线开关、传感器上报和小家电遥控，整理发射模块、发射芯片、编码方式、功耗和天线选型。
面向无线遥控、门铃、安防报警、智能家居、小家电和传感器上报场景，按发射、接收、收发、低功耗和天线配套筛选型号。
常见问题
灵-T3MAX适合智能家居遥控适用、手持遥控器、低功耗按键发射端、遥控器、接收控制板、批量嵌入式产品。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
需结合供电（2-5V）确认。在电压和 IO 电平满足规格书要求时，DATA 输入可由 MCU GPIO 或编码芯片驱动。
还要确认编码协议、速率、电平时序和接收端输出逻辑，建议以联调测试为准。
页面或规格书中的距离参数可作为指定条件下的参考值。实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
灵-T3MAX封装.pcbdoc、灵-T3max遥控发射模块规格书_V1.7.pdf。页面上的“立即购买”可进入购买链接；批量、替代型号或技术问题建议通过微信咨询确认。
