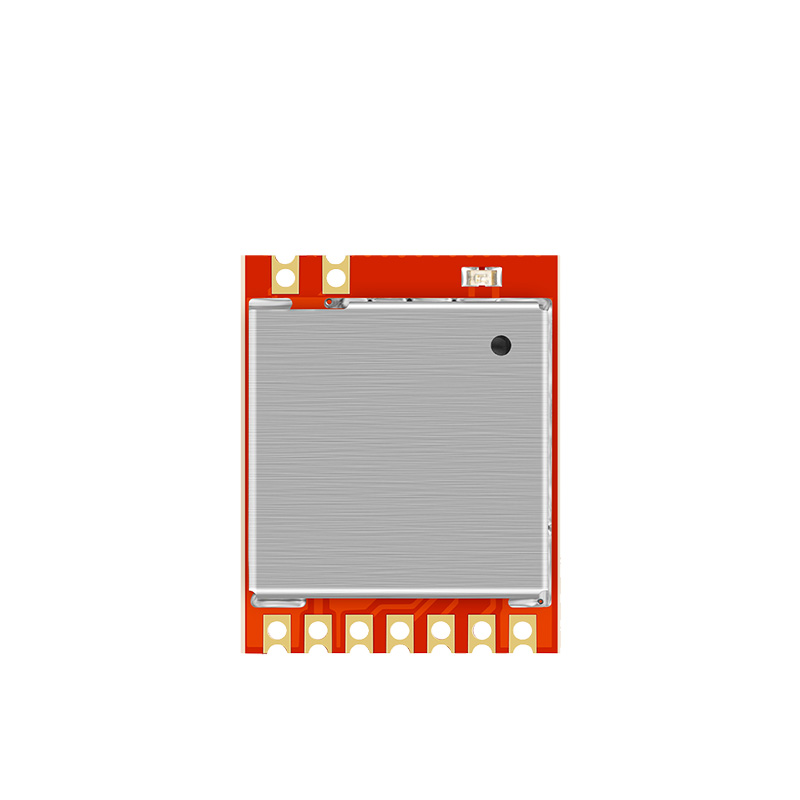

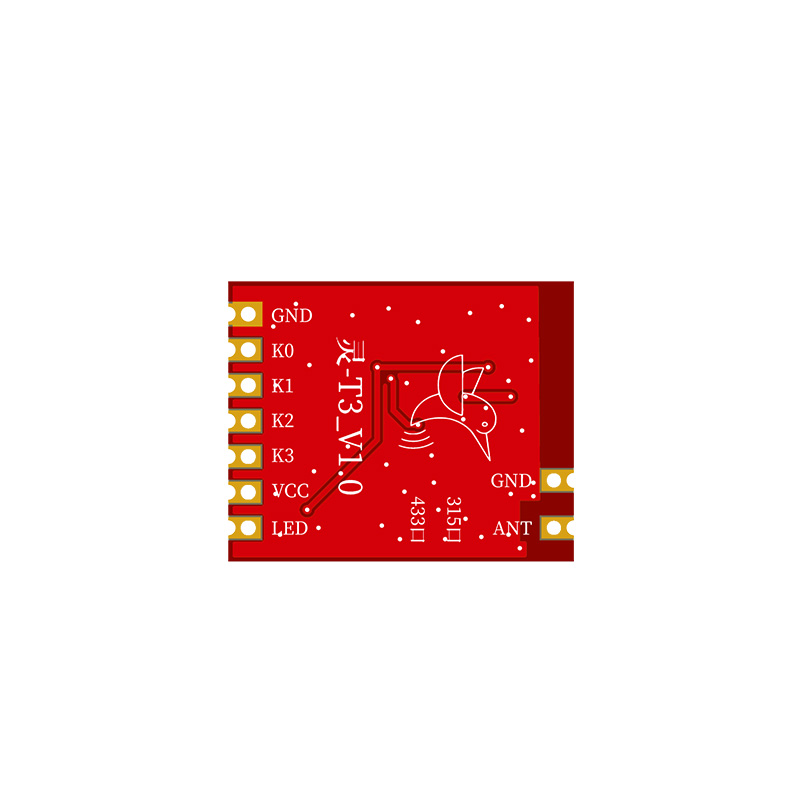

灵-T3
3.2元 / 2-5V / 发射视距100米 / 外置天线 / 4键 / LED指示灯
分类：灵系列 / 发射
产品简介
灵-T3是一款二合一射频遥控发射模块。采用高性能RF芯片, 集成射频发射和百万组遥控编码。连按键即可成为遥控器，可过FCC认证。
产品亮点
- 灵-T3是一款二合一射频遥控发射模块。采用高性能RF芯片, 集成射频发射和百万组遥控编码。连按键即可成为遥控器，可过FCC认证。

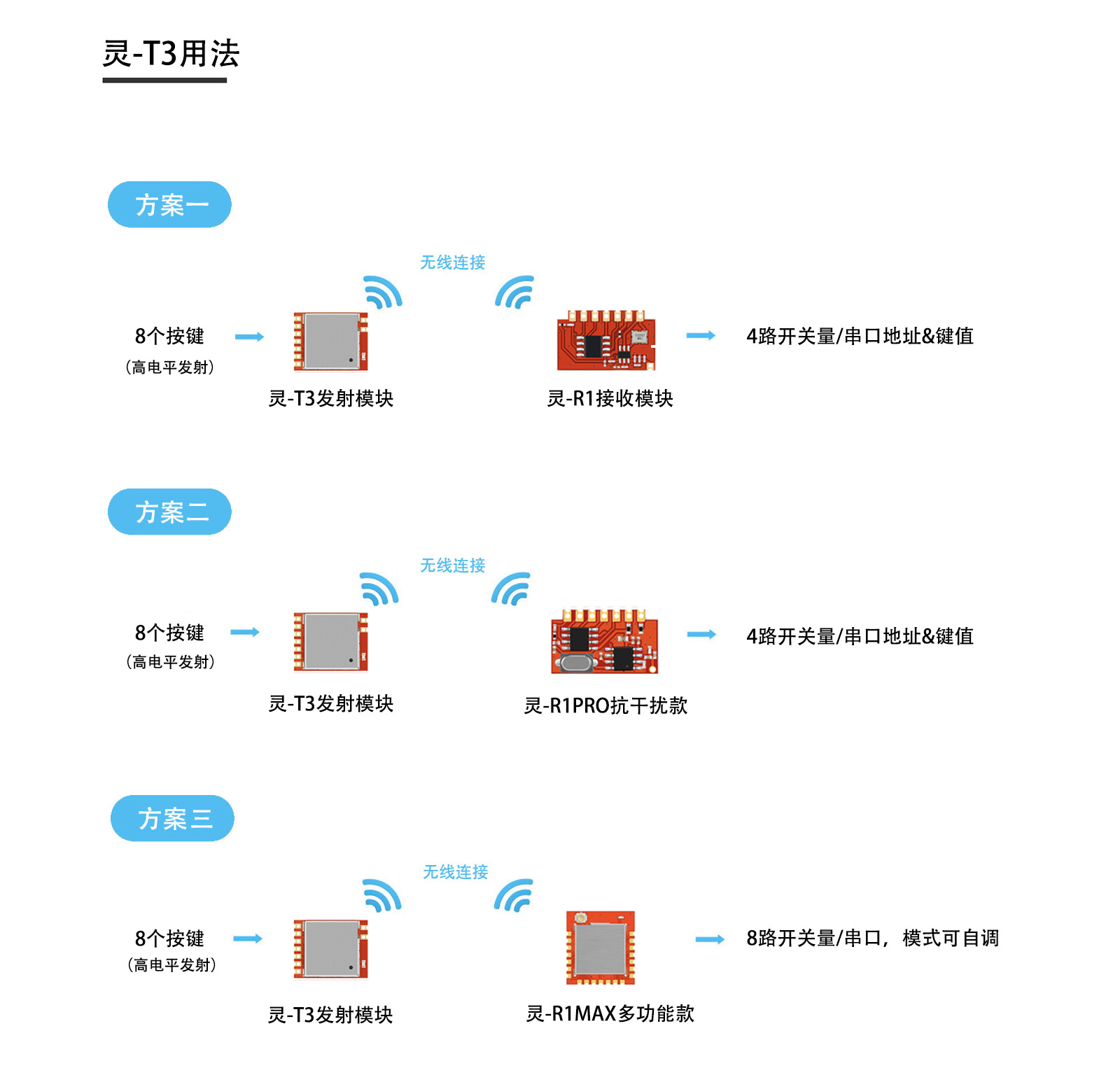

- 模块可搭配灵-R1解码, 组成射频遥控系统。灵-R1输出4路开关量或者串口数据，有4种模式可选择：翻转、点动、互锁、串口，整套系统免开发，视距可达100米左右，可快速量产。灵-T3已大量用于各类家电、家居、物联网、玩具等产品。
- 如需更多按键，发射请选用灵-T3MAX, 接收选用灵-R1-M5N串口模式，最多支持25个按键。
详细参数
| 产品系列 | 灵系列 |
|---|---|
| 产品分类 | 发射 |
| 产品型号 | 灵-T3 |
| 规格书版本 | V1.5 |
| 参考价格 | 3.2元 |
| 工作频率 | 规格书未明确 |
| 工作电压 | 电压范围 2.2V—5.5V (典型3.0V) |
| 工作电流 | 发射电流 8mA@3V |
| 待机/休眠电流 | 规格书未明确 |
| 发射功率 | 最大功率 10 dBm |
| 接收灵敏度 | 规格书未明确 |
| 通信/遥控距离 | 翻转、点动、互锁、串口，整套系统免开发，视距可达100米左右，可快速量产。灵-T3已大量用于各类家电、家居、物联网、玩具等产品。 |
| 串口速率 | 规格书未明确 |
| 数据接口 | 翻转、点动、互锁、串口，整套系统免开发，视距可达100米左右，可快速量产。灵-T3已大量用于各类家电、家居、物联网、玩具等产品。 |
| 输出/模式 | 翻转、点动、互锁、串口，整套系统免开发，视距可达100米左右，可快速量产。灵-T3已大量用于各类家电、家居、物联网、玩具等产品。 |
| 编码/协议 | 灵-T3是一款二合一射频遥控发射模块。采用高性能RF芯片, 集成射频发射和百万组遥控编码。连按键即可成为遥控器，可过FCC认证。 |

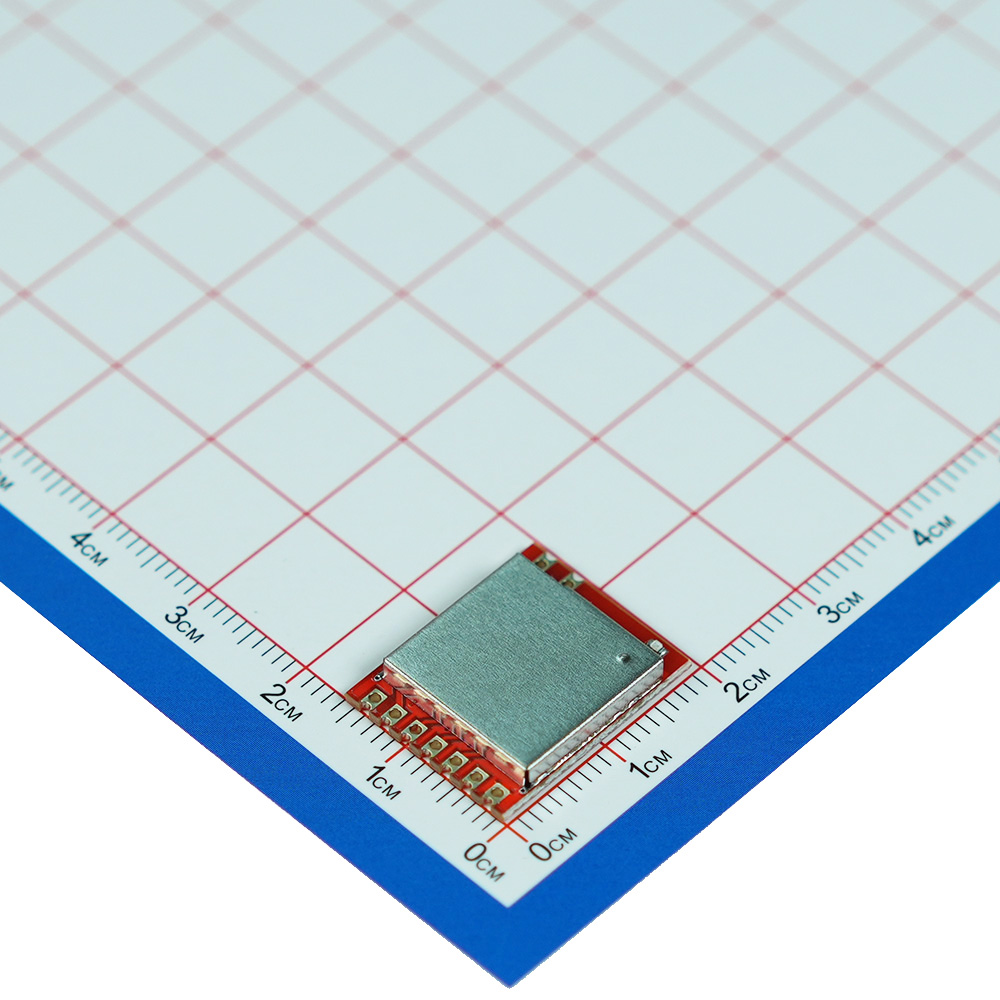

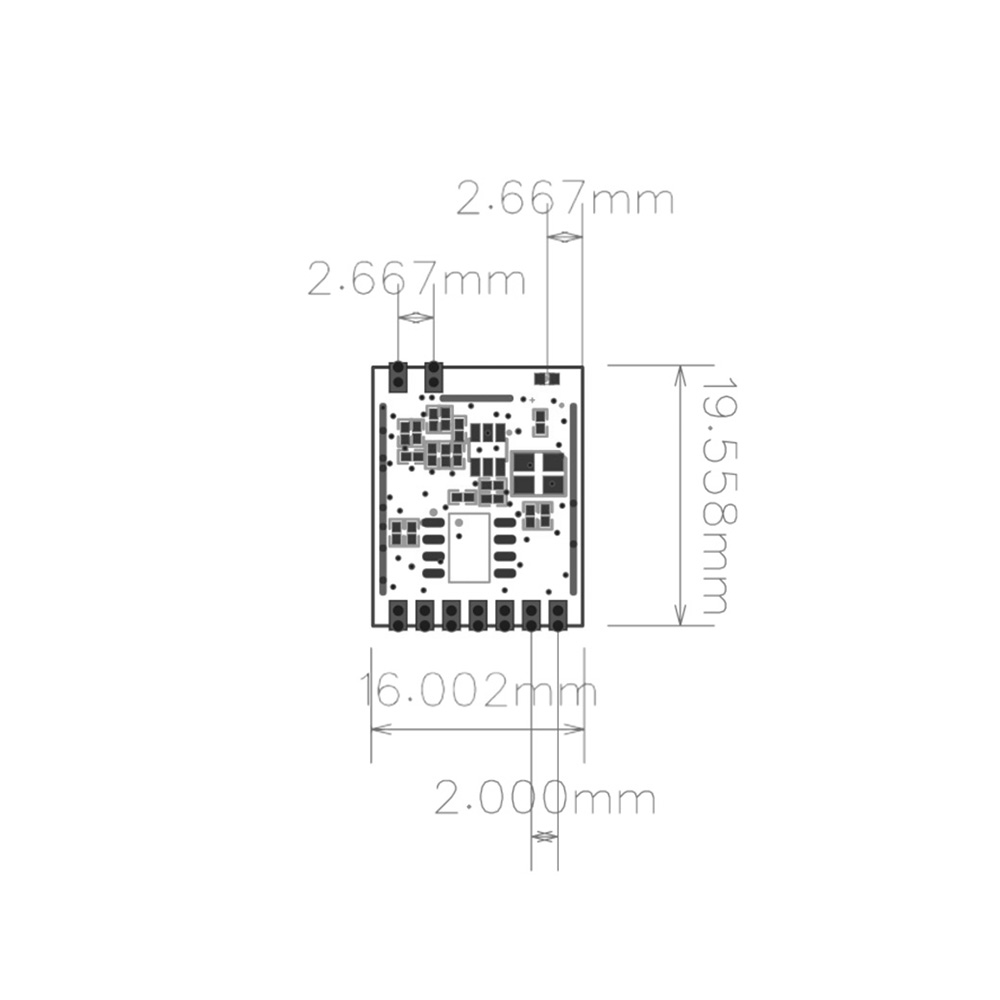

| 外形尺寸 | 外形尺寸19.56×16.00mm×2.90mm [长×宽×厚] |
| 认证/合规 | 灵-T3是一款二合一射频遥控发射模块。采用高性能RF芯片, 集成射频发射和百万组遥控编码。连按键即可成为遥控器，可过FCC认证。 |
选型提示
供电按 电压范围 2.2V—5.5V (典型3.0V) 设计；频点需下单前确认；接口/输出确认 翻转、点动、互锁、串口，整套系统免开发，视距可达100米左右，可快速量产。灵-T3已大量用于各类家电、家居、物联网、玩具等产品。；结构空间核对 外形尺寸19.56×16.00mm×2.90mm [长×宽×厚]。灵-T3 的关键兼容项建议以规格书和实际样机测试为准。
应用场景
资料下载
常见问题
规格书 V1.5显示，工作电压为：电压范围 2.2V—5.5V (典型3.0V)。做电源设计时还需要结合外围电路、电源纹波和 IO 电平确认。
规格书 V1.5显示，工作频率为：规格书未明确。如果同型号有不同频点版本，下单或打样前要确认具体频点。
规格书 V1.5显示，工作电流为：发射电流 8mA@3V；待机/休眠电流为：规格书未明确。电池供电产品建议按实际工作占空比评估续航。
规格书 V1.5显示，数据接口为：翻转、点动、互锁、串口，整套系统免开发，视距可达100米左右，可快速量产。灵-T3已大量用于各类家电、家居、物联网、玩具等产品。；输出/模式为：翻转、点动、互锁、串口，整套系统免开发，视距可达100米左右，可快速量产。灵-T3已大量用于各类家电、家居、物联网、玩具等产品。。接 MCU、继电器或控制板前需要核对引脚定义。
规格书 V1.5未明确列出应用场景，建议按产品类型、接口和电气参数匹配具体项目。
