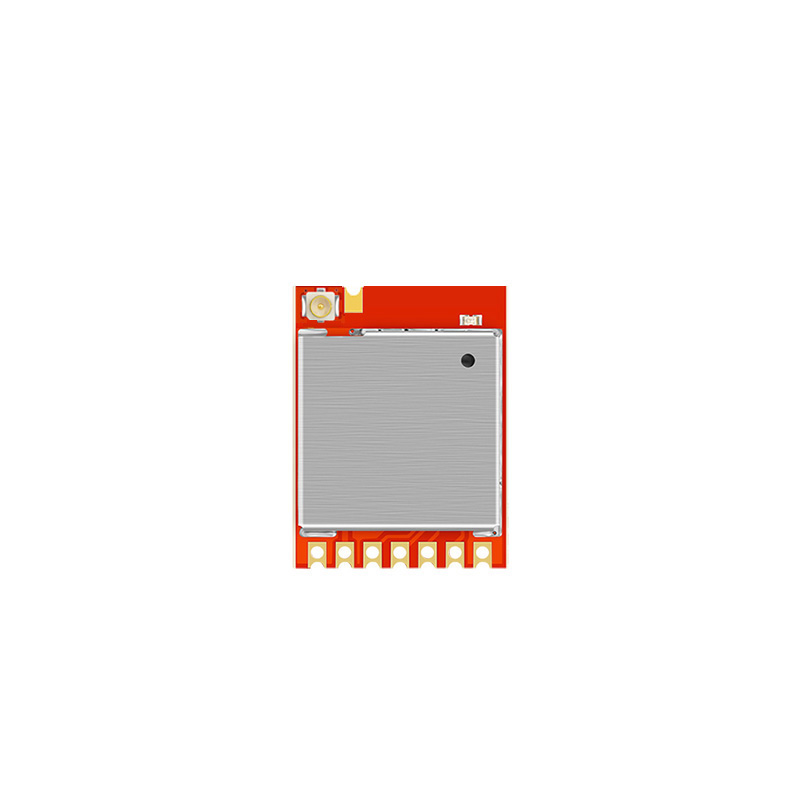

产品概述
灵-T3L 集成遥控编码和 ASK/OOK 射频发射功能，可通过 K0-K3 与 LK 组合实现 8 键输入，适合按键遥控、无线开关、小家电控制、报警触发等低速遥控应用。
模块内置百万地址编码，支持 315MHz 或 433.92MHz 频段版本，推荐与灵-R1MAX 等接收端配套验证。实际遥控距离与供电、天线、外壳结构、接收端和现场干扰有关。
适用场景
无线呼叫器
适合呼叫器、门铃按钮和短指令触发类遥控应用。
智能卫浴
适合智能卫浴设备的低速控制、状态触发和近距离遥控。
遥控开关
适合墙壁开关、面板按键和低功耗遥控控制。
遥控灯具
适合灯具、照明面板和家居小功率负载的遥控触发。
电动晾衣架
适合电动晾衣架、升降控制和按键遥控类整机。
小家电遥控
适合风扇、小家电和简单控制器的无线按键控制。
核心特点
编码与发射二合一
内置百万地址编码和 ASK/OOK 发射，减少外围编码电路。
8 路按键输入
K0-K3 与 LK 组合支持 8 个按键，适合遥控器和面板控制。
低功耗待机
待机电流小于 1uA，适合电池供电按键遥控产品。
外置天线接口
IPEX1 天线接口，便于按外壳和距离要求选择天线。
技术参数
| 参数 | 数值 | 单位 | 说明 |
|---|---|---|---|
| 工作频率 | 315/433.92 | MHz | 按实际频段版本选择。 |
| 工作电压 | 2.0-5.0，典型 3.0 | V | VCC 对 GND。 |
| 工作电流 | 8@3V | mA | 发射状态参考。 |
| 待机电流 | <1 | uA | 低功耗状态。 |
| 发射功率 | 10 | dBm | 典型条件下参考。 |
| 频率偏差 | ±30 | kHz | 射频频偏。 |
| 调制方式 | ASK/OOK | - | 遥控编码发射。 |
| 编码方式 | 百万地址编码 | - | 内置编码逻辑。 |
| 按键输入 | 8 | 路 | K0-K3 与 LK 组合。 |
| 关断延时 | ≥0.5 | ms | Power off Delay Time。 |
| 工作温度 | -30~+80 | ℃ | 应用需按整机环境验证。 |

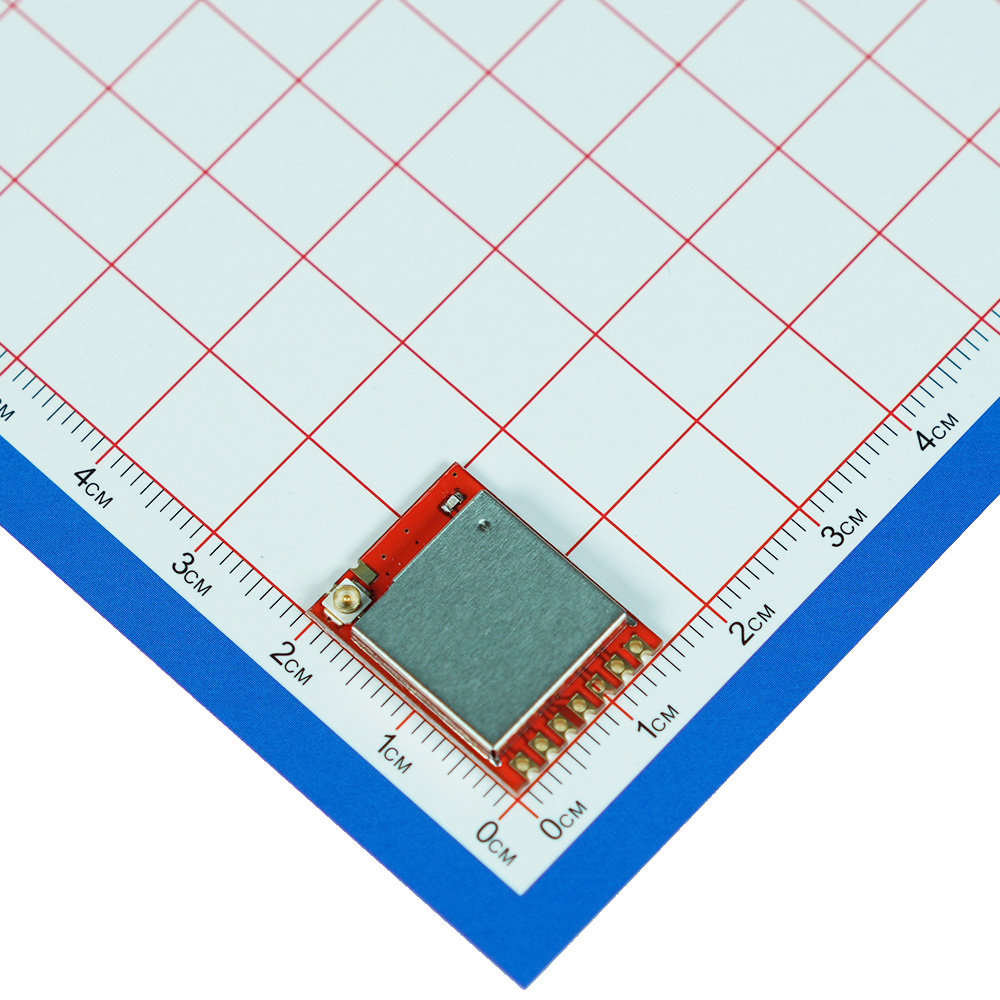

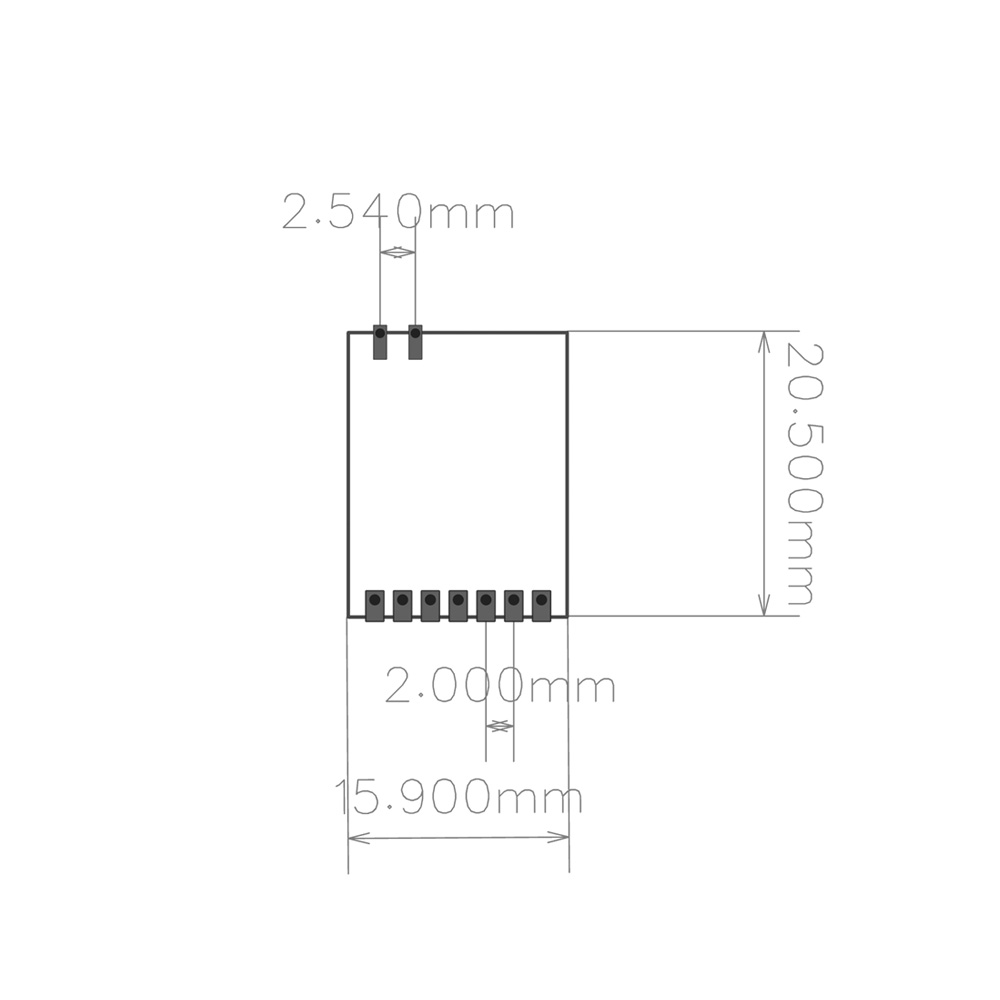

| 模块尺寸 | 20.80 × 15.90 × 2.90 | mm | 长 × 宽 × 厚。 |
以上参数以已交付规格书和产品主数据为准；距离、功耗和抗干扰表现需结合供电、天线、外壳、安装位置和现场环境验证。

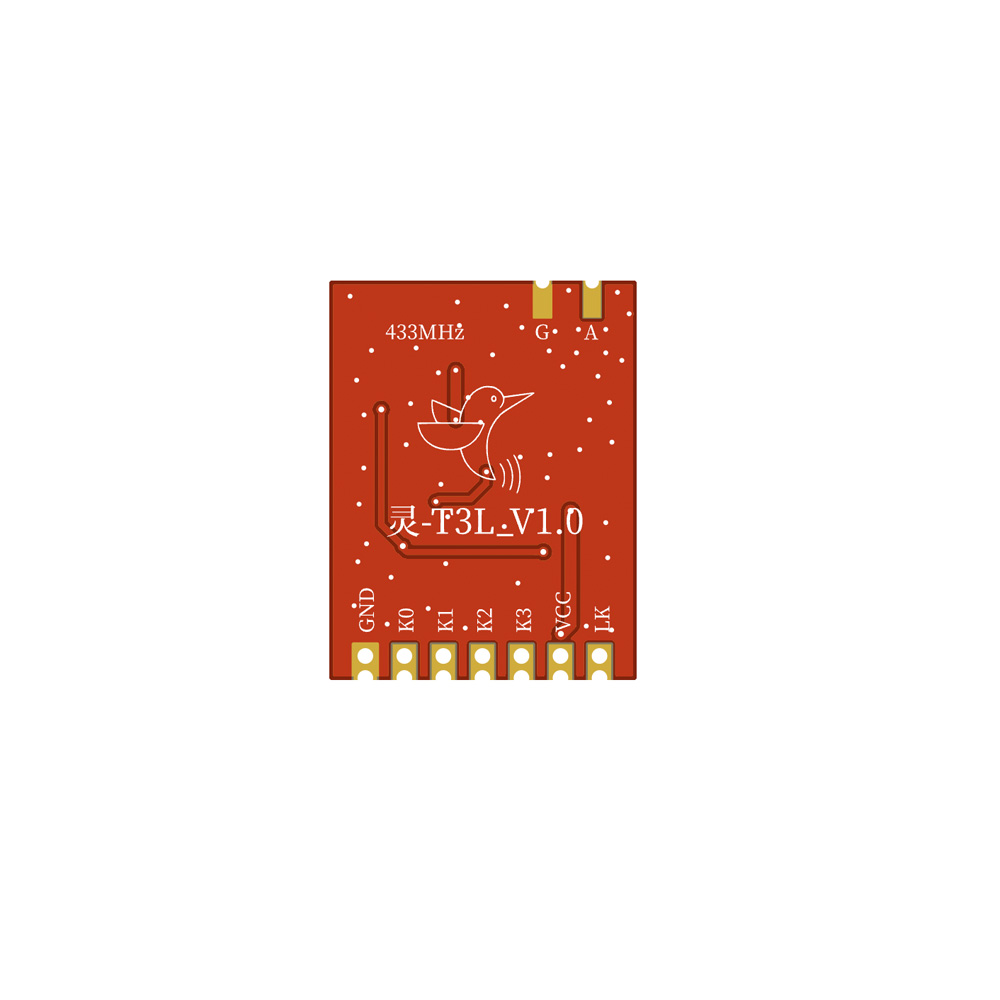

引脚定义与硬件连接
| 引脚 | 类型 | 功能 | 说明 |
|---|---|---|---|
| GND | 电源 | 电源负 | 与主控、电池或外部电路共地。 |
| K0 | 输入 | 按键输入 | 按键权值 8，用于编码键值输入。 |
| K1 | 输入 | 按键输入 | 按键权值 4，用于编码键值输入。 |
| K2 | 输入 | 按键输入 | 按键权值 2，用于编码键值输入。 |
| K3 | 输入 | 按键输入 | 按键权值 1，用于编码键值输入。 |
| VCC | 电源 | 电源正 | 2.0-5.0V 供电，典型 3.0V。 |
| LK | 输入 | 按键扩展/扫描 | 配合 K0-K3 实现 8 键输入。 |
接线前先确认供电、电平、共地和天线连接；发射模块的数据输入脚用于 ASK/OOK 控制脉冲，不按串口文本方式使用。
后续工程建议
电源
VCC/GND 近端建议放置 0.1uF 和 1-10uF 电容，按键发射瞬间确认电池电压不跌落到工作范围以下。
PCB
按键线不宜过长，长线按键需评估 ESD、误触发和干扰；LK 与 K0-K3 走线保持清晰，避免与天线区域平行贴近。
天线
IPEX1 外置天线需按目标频段选择，安装时避开金属、电池和手持遮挡区域。
EMC
整机需在装壳、按键连续触发、低电压和目标安装方向下复测遥控距离和误触发情况。
资料下载
- 灵-T3L封装.pcbdoc
- 灵-T3L发射模块规格书_V1.3.pdf
相关知识文章
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
从发射端电池、接收端纹波、去耦和地线回路排查供电问题。
相关选型专题
面向遥控器、无线开关、传感器上报和小家电遥控，整理发射模块、发射芯片、编码方式、功耗和天线选型。
常见问题
灵-T3L适合精密器具、医疗仪器适用、手持遥控器、低功耗按键发射端、无线模块天线匹配、结构空间受限设备。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
在电压和 IO 电平满足规格书要求时，DATA 输入可由 MCU GPIO 或编码芯片驱动。
还要确认编码协议、速率、电平时序和接收端输出逻辑，建议以联调测试为准。
页面或规格书中的距离参数可作为指定条件下的参考值。实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
