产品概述

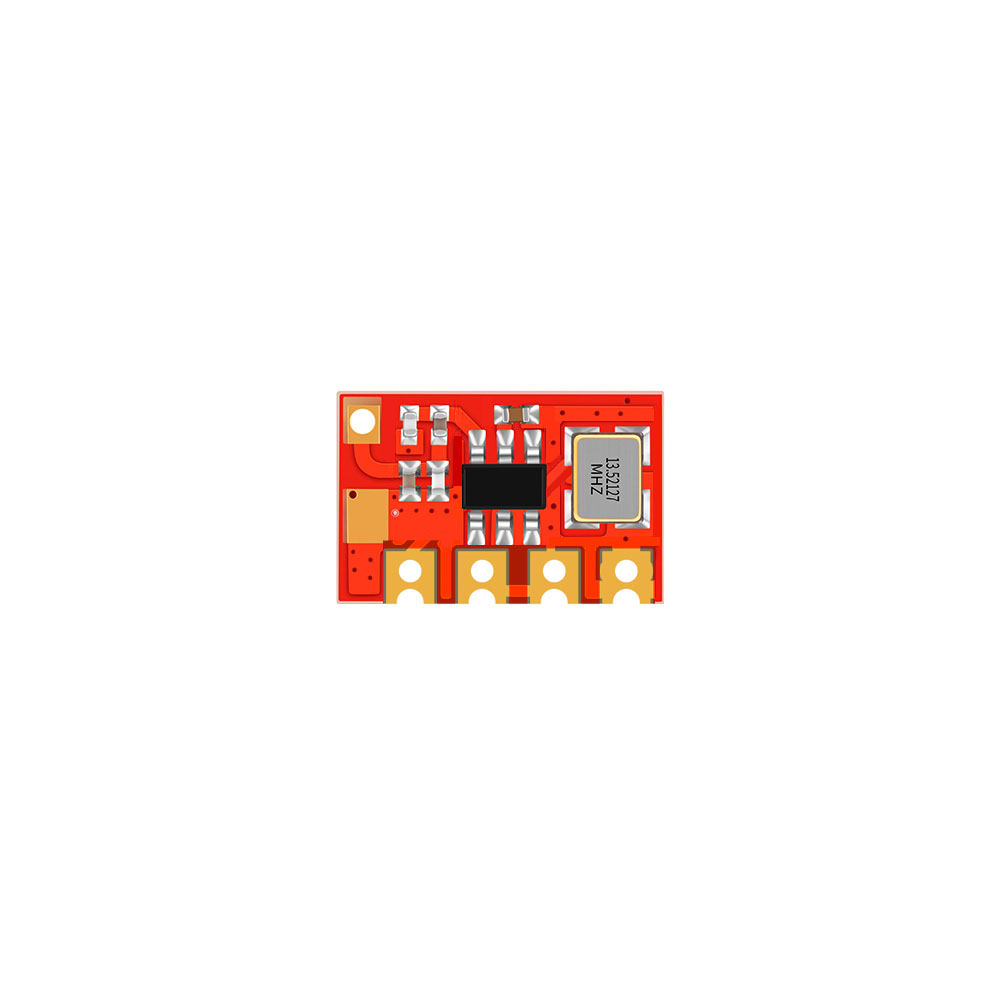

远-R1L 是一款小尺寸 ASK/OOK 遥控接收模块，适用于 315MHz 或 433.92MHz 遥控接收场景。模块采用集成式 RF 接收芯片，内部包含射频放大、混频、中频放大、频率综合、自动增益控制、参考振荡、滤波和解调等功能。

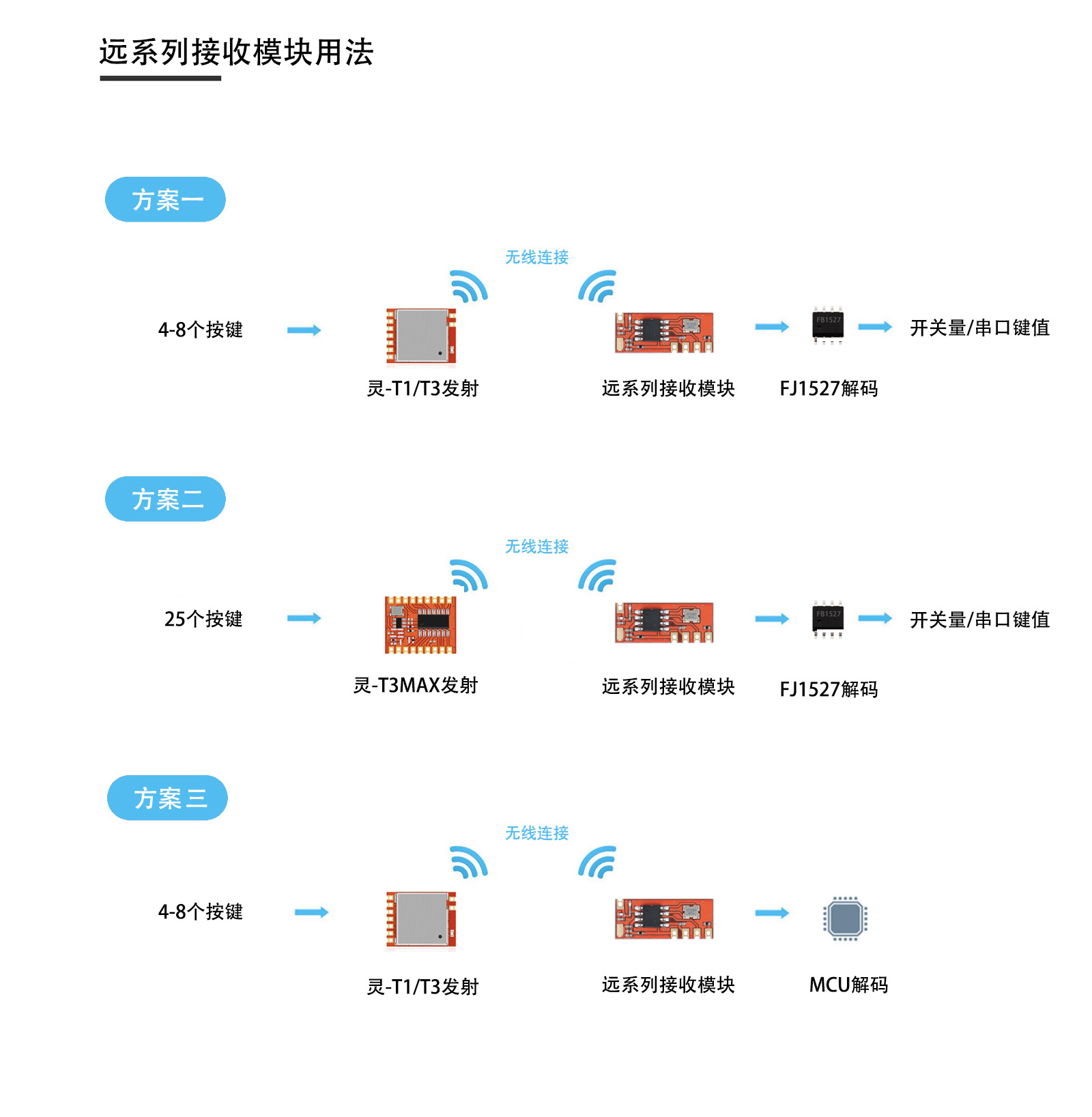

模块尺寸较小，适合空间受限的 RF 遥控产品。DAT 输出端可连接 MCU 或解码 IC，由后级电路完成遥控编码解析和业务控制。
适用场景
无线门铃/遥控按键
适合门铃按钮、遥控器按键、呼叫器等短指令触发场景。
安防与门磁触发
适合门磁、红外探测、报警主机等安防节点的无线触发或接收。
智能卫浴控制
适合智能马桶、卫浴面板、厨卫电器等小家电控制板集成。
传感器状态上报
适合温湿度、开关量、低速状态量等传感器数据上报。
移动设备遥控
适合 AGV、移动设备、电动工具等需要无线控制或状态反馈的设备。
智能家居终端
适合扫地机、主控板、解码 IC 或编码 IC 集成的家居终端。
核心特点
315MHz / 433.92MHz
315MHz / 433.92MHz 可选。
2.0-5.5V 供电范围
2.0-5.5V 供电范围，典型 3.0V。
工作电流典型 2.9mA
工作电流典型 2.9mA。
接收灵敏度典型 -112dBm
接收灵敏度典型 -112dBm。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 工作频率 | - | 433.92 | - | MHz | 可选315。 |
| 工作电压 | 2.0 | 3.0 | 5.5 | V | VCC 与 GND 之间。 |
| 工作电流 | - | 2.9 | - | mA | 接收工作状态。 |
| 调制方式 | - | ASK/OOK | - | - | 遥控接收。 |
| 接收灵敏度 | - | -112 | - | dBm | 典型值。 |
| 频率带宽 | - | 350 | - | kHz | 典型接收带宽。 |
| 天线阻抗 | - | 50 | - | Ω | ANT 引脚外接天线。 |
| DAT 输出电平 | 3 | - | 5 | V | 连接 MCU 或解码 IC。 |

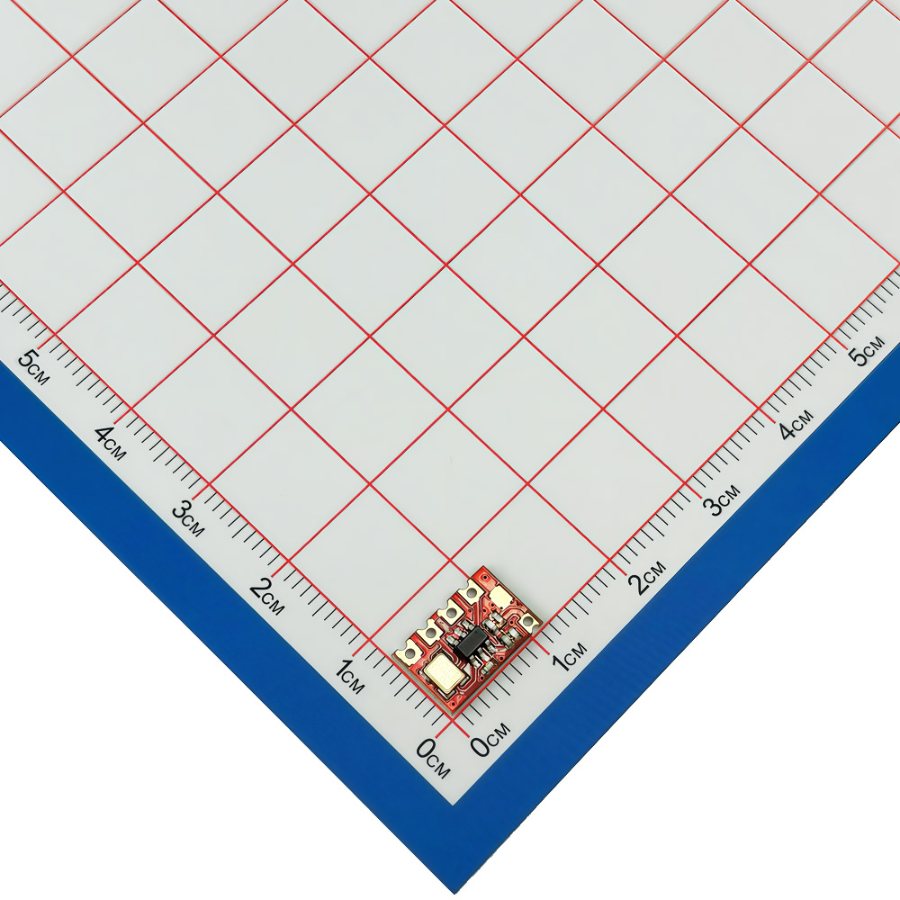

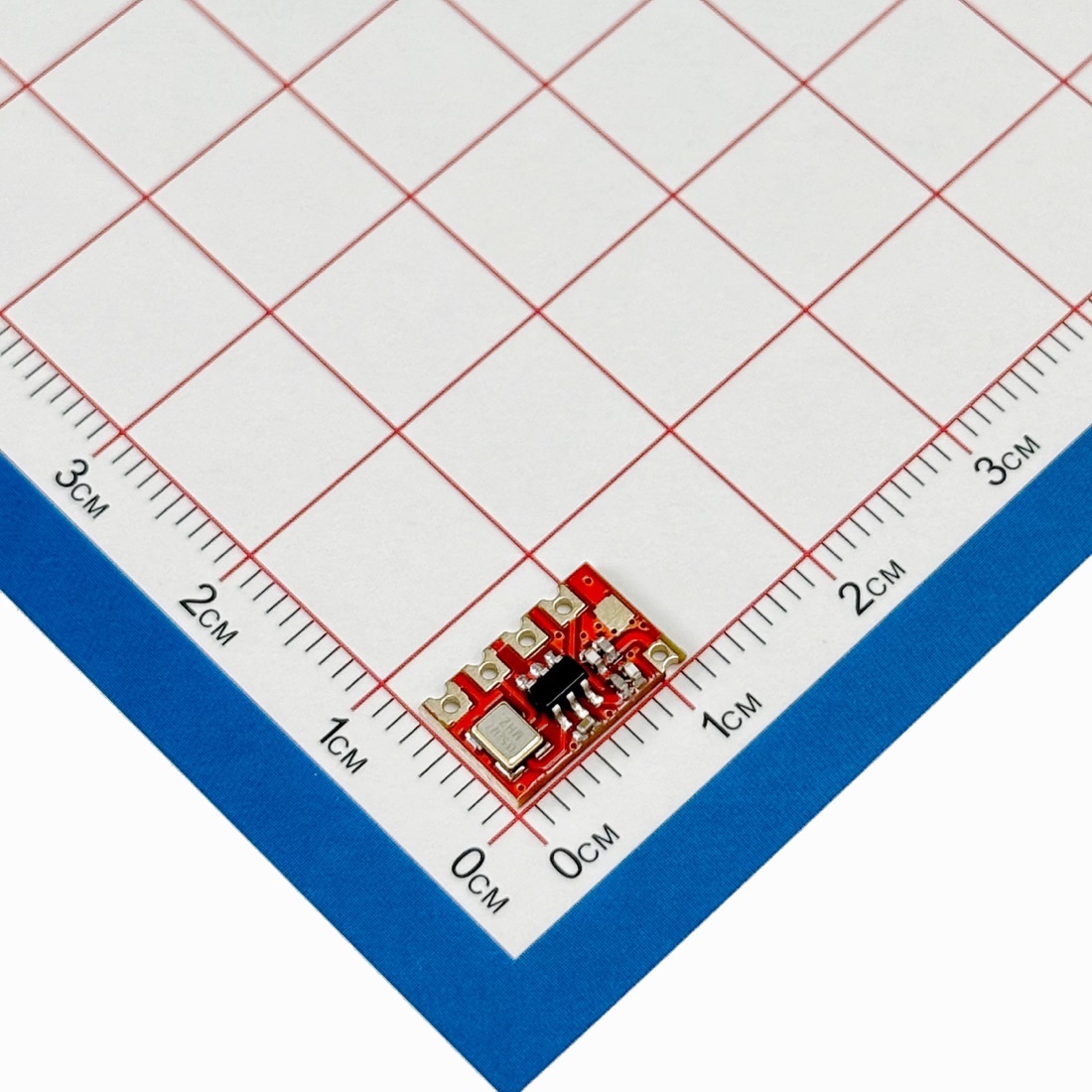

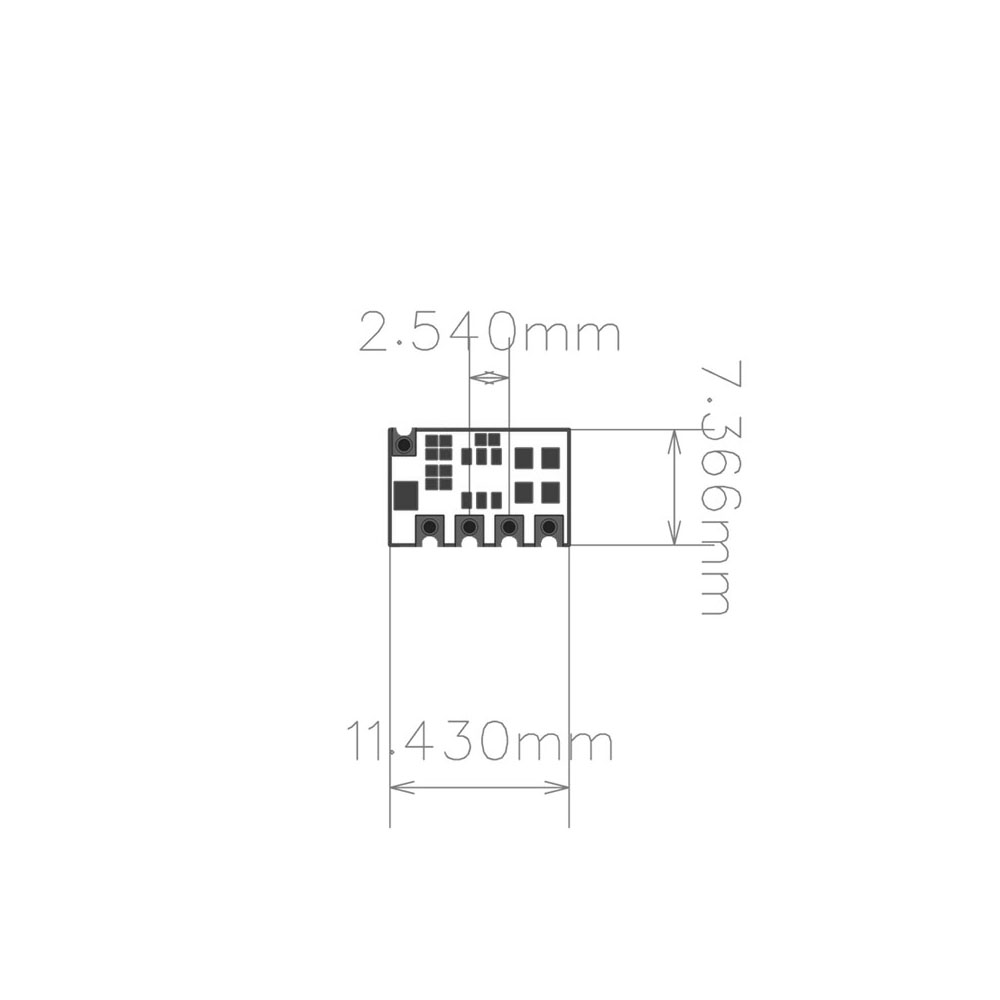

| 外形尺寸 | - | 11.43 x 7.37 x 2.0 | - | mm | 长 x 宽 x 厚。 |
| 工作温度 | -30 | - | 80 | 摄氏度 | 应用需按整机环境验证。 |
以上参数来自已交付规格书或产品卡；距离、功耗、灵敏度和抗干扰表现需结合供电、天线、外壳、安装位置和现场干扰验证。

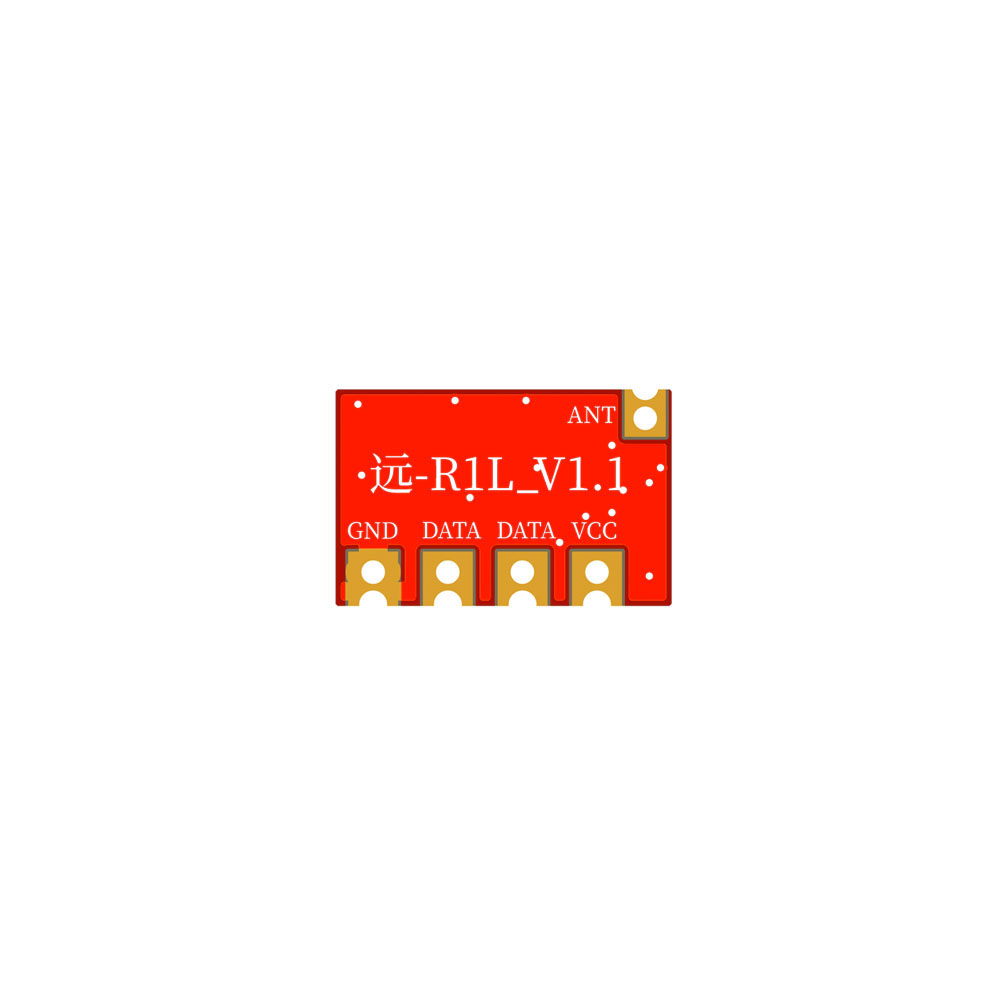

引脚定义与硬件连接
| 引脚名称 | 类型 | 功能 | 说明 |
|---|---|---|---|
| GND | 电源 | 电源地 | 系统地。 |
| DAT | 输出 | 数据输出 | 连接 MCU 或解码 IC。 |
| DAT | 输出 | 数据输出 | 与上一 DAT 同功能，实际应用接其中一个即可。 |
| VCC | 电源 | 电源正 | 2.0-5.5V，典型 3.0V。 |
| ANT | 射频 | 天线端 | 50Ω 天线接口。 |
接线前先确认供电电压、数据脚电平、共地和天线连接；DAT 为遥控脉冲数据脚，不按无线串口模块方式发送文本。
选型边界与接口说明
- DAT 输入用于 ASK/OOK 发射控制脉冲，不是 UART 串口接口。
- 编码 IC 或 MCU 输出电平必须符合规格书 DAT 输入范围，超过范围时按规格书建议串联限流电阻或做电平处理。
- 遥控类产品建议重复发送 2-3 次以上，并在接收端做重复包过滤。
- 发射功率会随供电电压、电池内阻、天线匹配和整机结构变化，不能只按空板数据判断最终距离。
电源与电平设计建议
- 模块 VCC/GND 近端建议放置 0.1uF 去耦电容，并根据负载和发射电流增加合适的储能电容。
- 发射、电机、继电器、电磁阀或 DC-DC 动作时，应在模块电源脚附近用示波器确认电压跌落和纹波。
- 数据脚与 MCU/编码 IC/解码 IC 连接时必须共地；跨板连接建议控制线长并注意 ESD。
- 5V、9V、12V 系统接入时，先确认对应型号的数据脚电平范围，不确定时不要直接连接。
PCB 布局、天线与 EMC
- ANT 端或板载天线区域应远离金属外壳、电池、大电流走线和开关电源电感。
- 天线走线尽量短而直接，按 50Ω 阻抗和实际结构评估匹配。
- 模块尽量靠近整机边缘安装，天线方向和外壳开孔会明显影响距离。
- 生产测试建议覆盖空板、装壳、低电压、负载动作和实际安装距离。
开发资料与例程提示
远-R1L 可结合蜂鸟无线客户开发参考 SDK 或 MCU_DEMO 模板进行验证。示例代码只用于说明 DAT 脉冲发送/接收、边沿计时、重复帧和异常处理思路，不等同于完整量产固件。
发射端
按接收端协议输出稳定的高低电平脉冲，确认重复次数、帧间隔和数据脚电平。
接收端
通过边沿中断或定时器记录脉宽，按 1527、2262 或自定义协议解析，并加入超时和过滤。
正式项目应以已交付规格书为准，并在目标 MCU、PCB、外壳、天线和现场环境下复测。
资料下载
- 远-R1L接收模块规格书_V1.4.pdf
- 远-R1L封装.pcbdoc
- 远系列接收模块使用说明.zip
相关知识文章
讲清DAT脉冲、TIM1计时、EXTI解码、两帧校验、学习码和移植调试。
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
相关选型专题
按遥控接收、低功耗接收、开关量输出、串口键值输出和接收芯片方案梳理接收端选型。
面向无线遥控、门铃、安防报警、智能家居、小家电和传感器上报场景，按发射、接收、收发、低功耗和天线配套筛选型号。
常见问题
远-R1L适合遥控灯开关适用、遥控开关、接收控制板、学习配对类产品。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
接收类模块通常负责射频接收和数据输出，是否能识别具体遥控协议取决于后端解码芯片或 MCU 软件。使用前需确认频率、调制方式和编码协议匹配。
同频并不代表一定兼容，还需确认输出电平、接口形式、编码协议和引脚定义。
实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
远-R1L接收模块规格书_V1.4.pdf、远-R1L封装.pcbdoc、远系列接收模块使用说明.zip。页面上的“立即购买”可进入购买链接；批量、替代型号或技术问题建议通过微信咨询确认。
