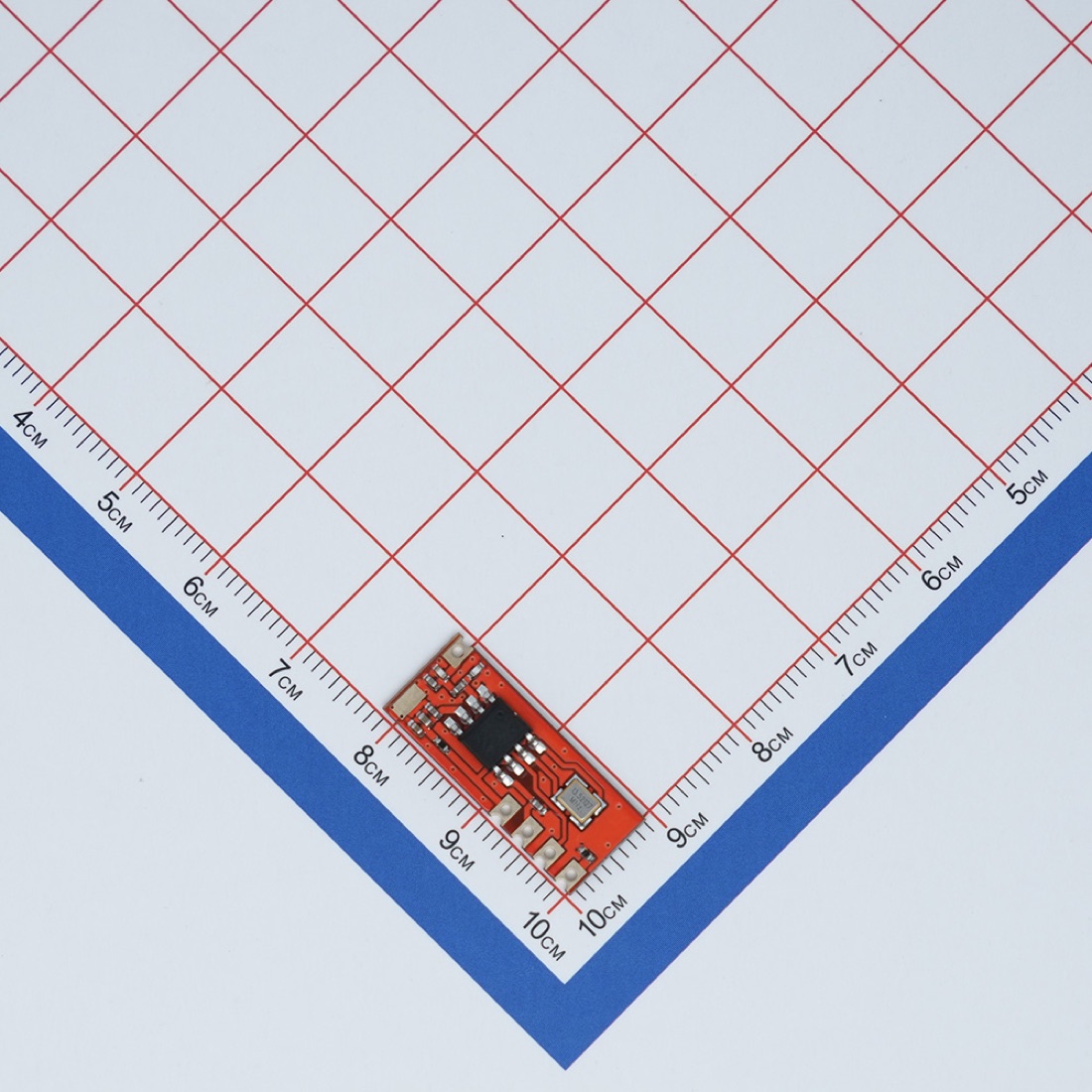

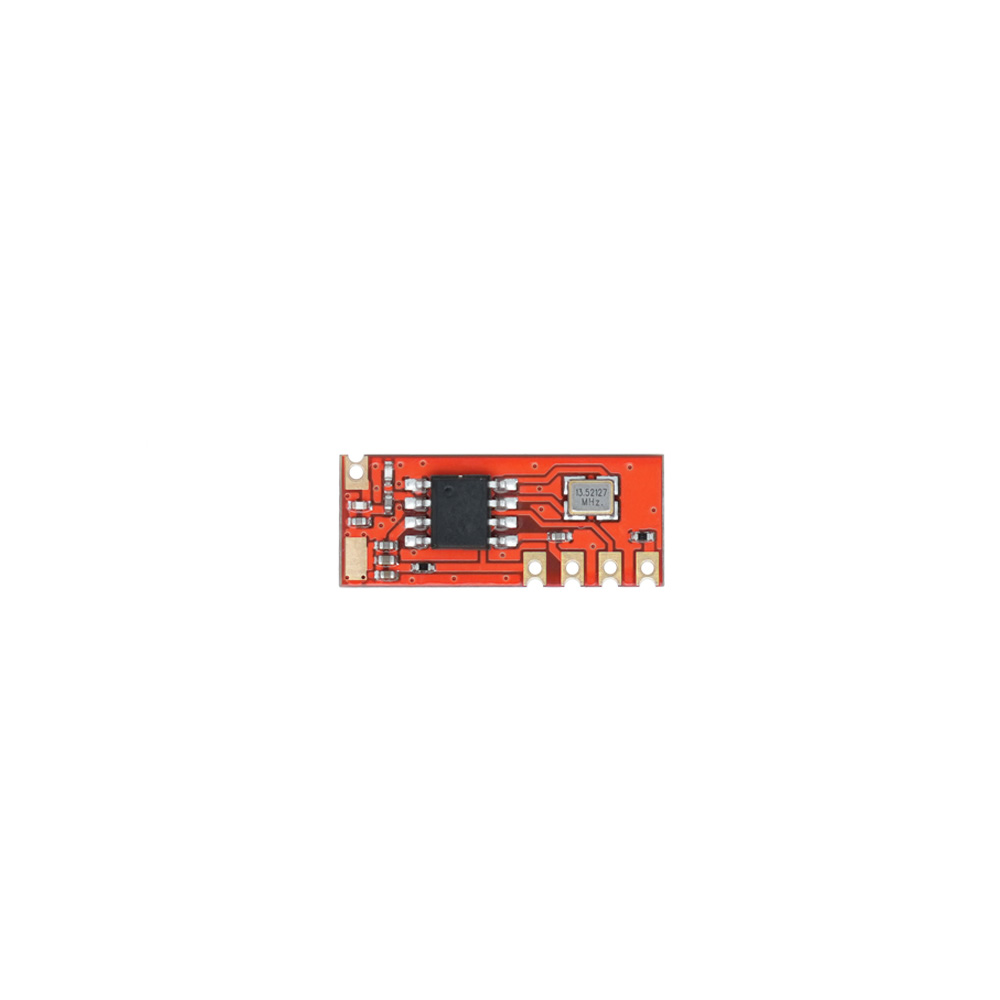

产品概述
远-R6L 是蜂鸟无线 远-R6L，用于 ASK/OOK 遥控发射或接收等低速无线控制场景。
适用场景
无线门铃/遥控按键
适合门铃按钮、遥控器按键、呼叫器等短指令触发场景。

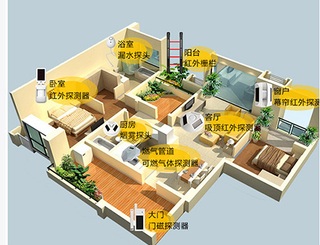

安防与门磁触发
适合门磁、红外探测、报警主机等安防节点的无线触发或接收。
智能卫浴控制
适合智能马桶、卫浴面板、厨卫电器等小家电控制板集成。

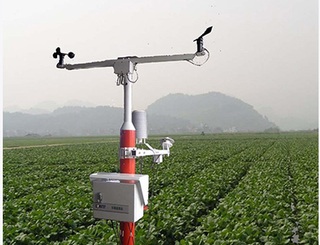

传感器状态上报
适合温湿度、开关量、低速状态量等传感器数据上报。
移动设备遥控
适合 AGV、移动设备、电动工具等需要无线控制或状态反馈的设备。
智能家居终端
适合扫地机、主控板、解码 IC 或编码 IC 集成的家居终端。
核心特点
ASK/OOK 调制
ASK/OOK 调制，适合低速遥控控制。
按规格书频点和电压范围使用
按规格书频点和电压范围使用，便于嵌入客户主板。
DAT 数据脚可连接编码 IC、解码 IC 或 MCU
DAT 数据脚可连接编码 IC、解码 IC 或 MCU。
实际距离需结合天线、供电、外壳和现场环境验证
实际距离需结合天线、供电、外壳和现场环境验证。
选型边界与接口说明

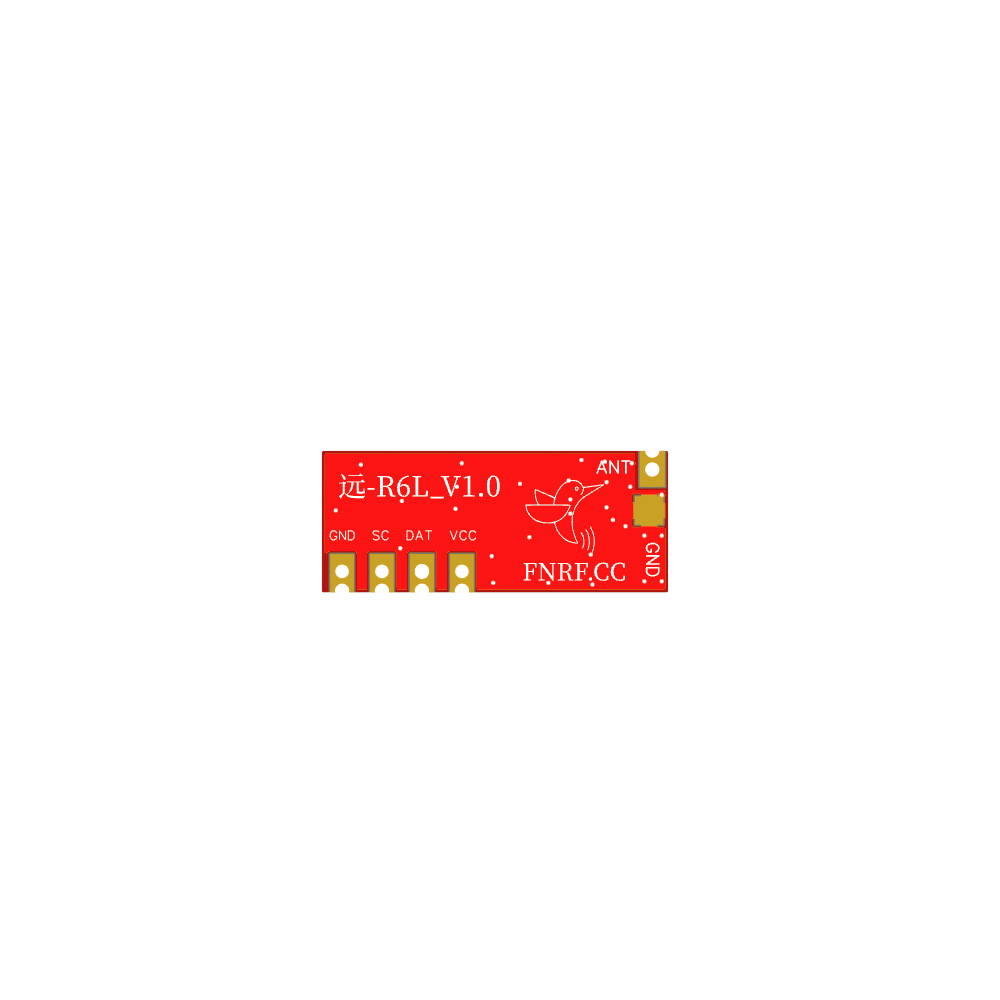

- DAT 输出为 ASK/OOK 解调后的数字脉冲，不是 UART 串口数据。
- MCU 通常通过 GPIO 边沿中断记录高低电平脉宽，再按发射端编码协议解析。
- 若带 SHUT/休眠控制脚，拉高/拉低逻辑应以对应规格书为准，唤醒后预留恢复时间。
- 接收距离和误触发概率与天线、供电纹波、负载动作、电机干扰和外壳结构密切相关。
电源与电平设计建议
- 模块 VCC/GND 近端建议放置 0.1uF 去耦电容，并根据负载和发射电流增加合适的储能电容。
- 发射、电机、继电器、电磁阀或 DC-DC 动作时，应在模块电源脚附近用示波器确认电压跌落和纹波。
- 数据脚与 MCU/编码 IC/解码 IC 连接时必须共地；跨板连接建议控制线长并注意 ESD。
- 5V、9V、12V 系统接入时，先确认对应型号的数据脚电平范围，不确定时不要直接连接。
PCB 布局、天线与 EMC
- ANT 端或板载天线区域应远离金属外壳、电池、大电流走线和开关电源电感。
- 天线走线尽量短而直接，按 50Ω 阻抗和实际结构评估匹配。
- 模块尽量靠近整机边缘安装，天线方向和外壳开孔会明显影响距离。
- 生产测试建议覆盖空板、装壳、低电压、负载动作和实际安装距离。

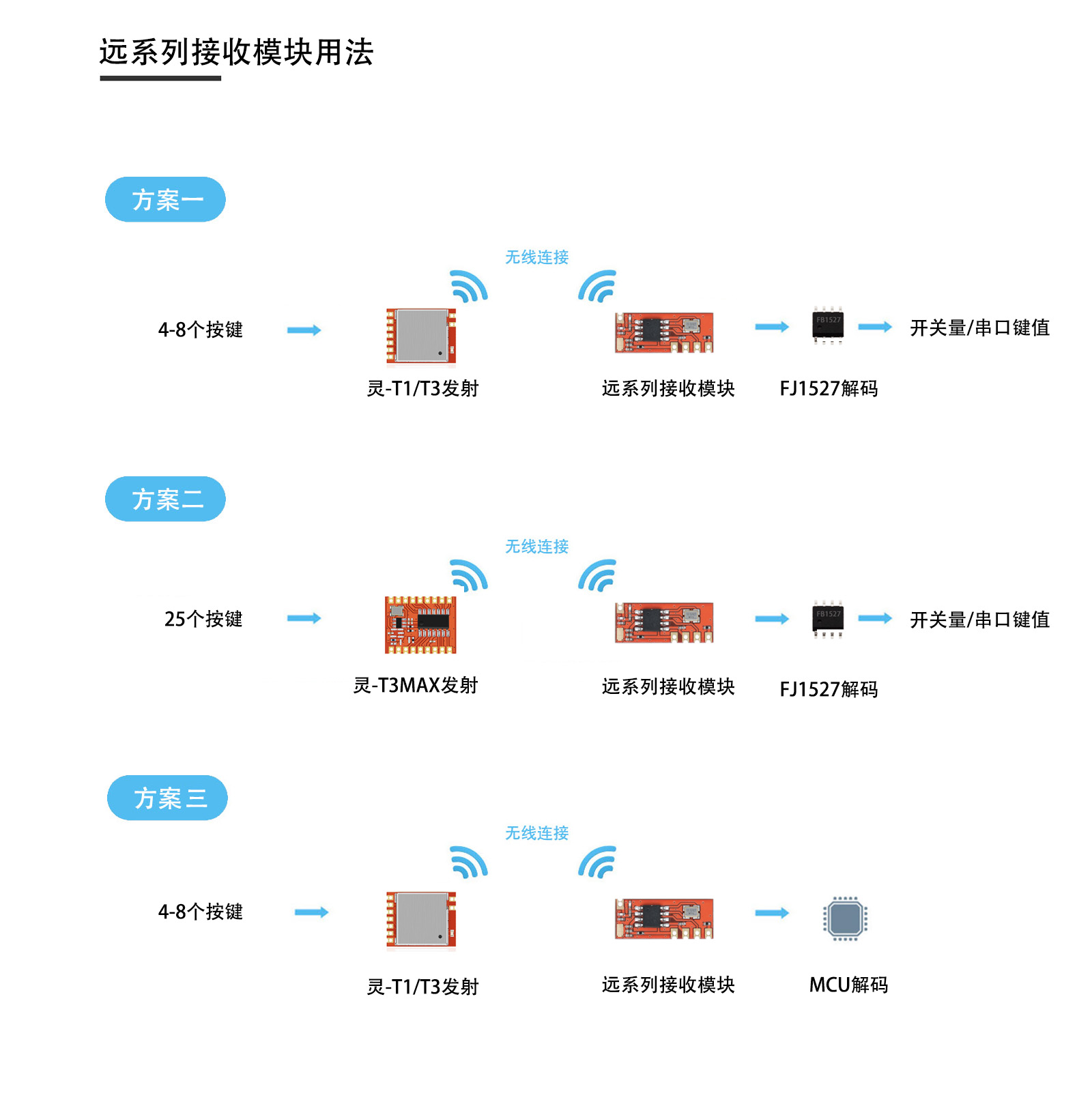

开发资料与例程提示
远-R6L 可结合蜂鸟无线客户开发参考 SDK 或 MCU_DEMO 模板进行验证。示例代码只用于说明 DAT 脉冲发送/接收、边沿计时、重复帧和异常处理思路，不等同于完整量产固件。
发射端
按接收端协议输出稳定的高低电平脉冲，确认重复次数、帧间隔和数据脚电平。
接收端
通过边沿中断或定时器记录脉宽，按 1527、2262 或自定义协议解析，并加入超时和过滤。
正式项目应以已交付规格书为准，并在目标 MCU、PCB、外壳、天线和现场环境下复测。
资料下载
- 远-R6封装.pcbdoc
- 远系列接收模块使用说明.zip
- 远-R6L接收模块规格书_V1.3.pdf
相关知识文章
讲清DAT脉冲、TIM1计时、EXTI解码、两帧校验、学习码和移植调试。
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
相关选型专题
按遥控接收、低功耗接收、开关量输出、串口键值输出和接收芯片方案梳理接收端选型。
面向无线遥控、门铃、安防报警、智能家居、小家电和传感器上报场景，按发射、接收、收发、低功耗和天线配套筛选型号。
常见问题
远-R6L适合电动器具、医疗仪器遥控适用、遥控开关、接收控制板、学习配对类产品。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
接收类模块通常负责射频接收和数据输出，是否能识别具体遥控协议取决于后端解码芯片或 MCU 软件。使用前需确认频率、调制方式和编码协议匹配。
同频并不代表一定兼容，还需确认输出电平、接口形式、编码协议和引脚定义。
实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
远-R6封装.pcbdoc、远系列接收模块使用说明.zip、远-R6L接收模块规格书_V1.3.pdf。页面上的“立即购买”可进入购买链接；批量、替代型号或技术问题建议通过微信咨询确认。
