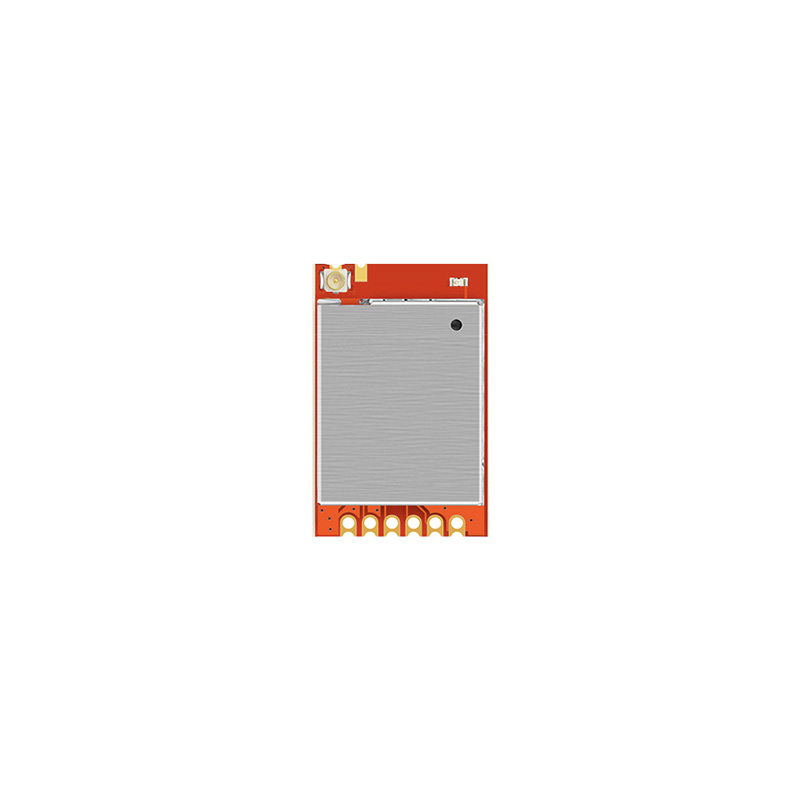

产品概述
微-TR6 是一款 433.92MHz 低功耗扩频无线串口收发模块，支持正常透传、深度休眠和无线唤醒接收。
模块适合低频次状态交互、电池供电设备和远距离低速通信。无线唤醒模式采用间歇监听降低平均电流，参考距离为开阔无干扰视距约 4km，整机必须实测。
适用场景
无线呼叫器
短指令、状态和呼叫数据的串口无线化。
传感器数据采集
温湿度、状态量和低速测量数据上传。
智能卫浴
设备控制与状态反馈的低速无线链路。
全屋安防
报警节点、主机与控制板之间的数据连接。
机器人与 AGV
移动设备低速控制与状态回传。
智能家电控制
主控板与功能板之间的无线串口连接。
核心特点
无线唤醒
5 档监听电流可选，默认约 45uA，适合低功耗接收端。
远距离扩频链路
典型接收灵敏度 -143dBm，适合低速远距离通信。
UART 双向透传
600-115200bps 可配置，通信方式为半双工。
参数分组
Net ID 与 40 个 RF 信道组合，便于同一区域多组设备使用。
技术参数
| 参数 | 数值 | 单位 | 条件/说明 |
|---|---|---|---|
| 工作电压 | 2.0-3.6，典型 3.3 | V | VCC 与 GND 之间。 |
| 频率范围 | 423.92-443.92，默认 433.92 | MHz | RF 信道 0-40。 |
| 通信方式 | 扩频，半双工 UART 透传 | - | 低速远距离链路。 |
| UART 波特率 | 600-115200，默认 9600 | bps | 参数 0-8 可配置。 |
| 接收灵敏度 | -143 | dBm | 典型值。 |
| 发射电流 | 76@20dBm | mA | 典型值。 |
| 接收电流 | 9 | mA | 正常接收状态。 |
| 深度休眠电流 | 6 | uA | CS 悬空，不能无线唤醒。 |
| 无线唤醒电流 | 25/34/45/74/123 | uA | 5 档可选，默认 45uA。 |
| 发射功率参数 | 0-21，0 对应 20dBm | - | 可读写。 |
| 参考距离 | 4000 | m | 开阔无干扰视距参考。 |

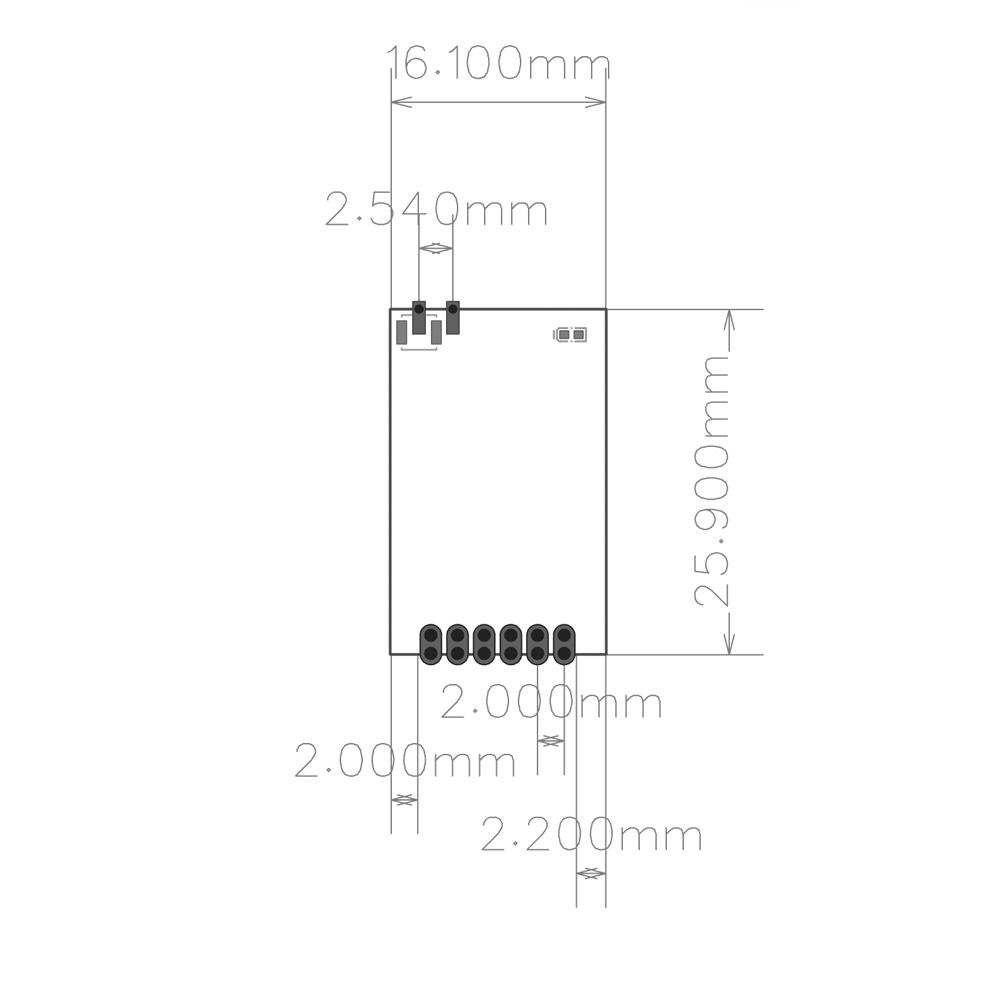

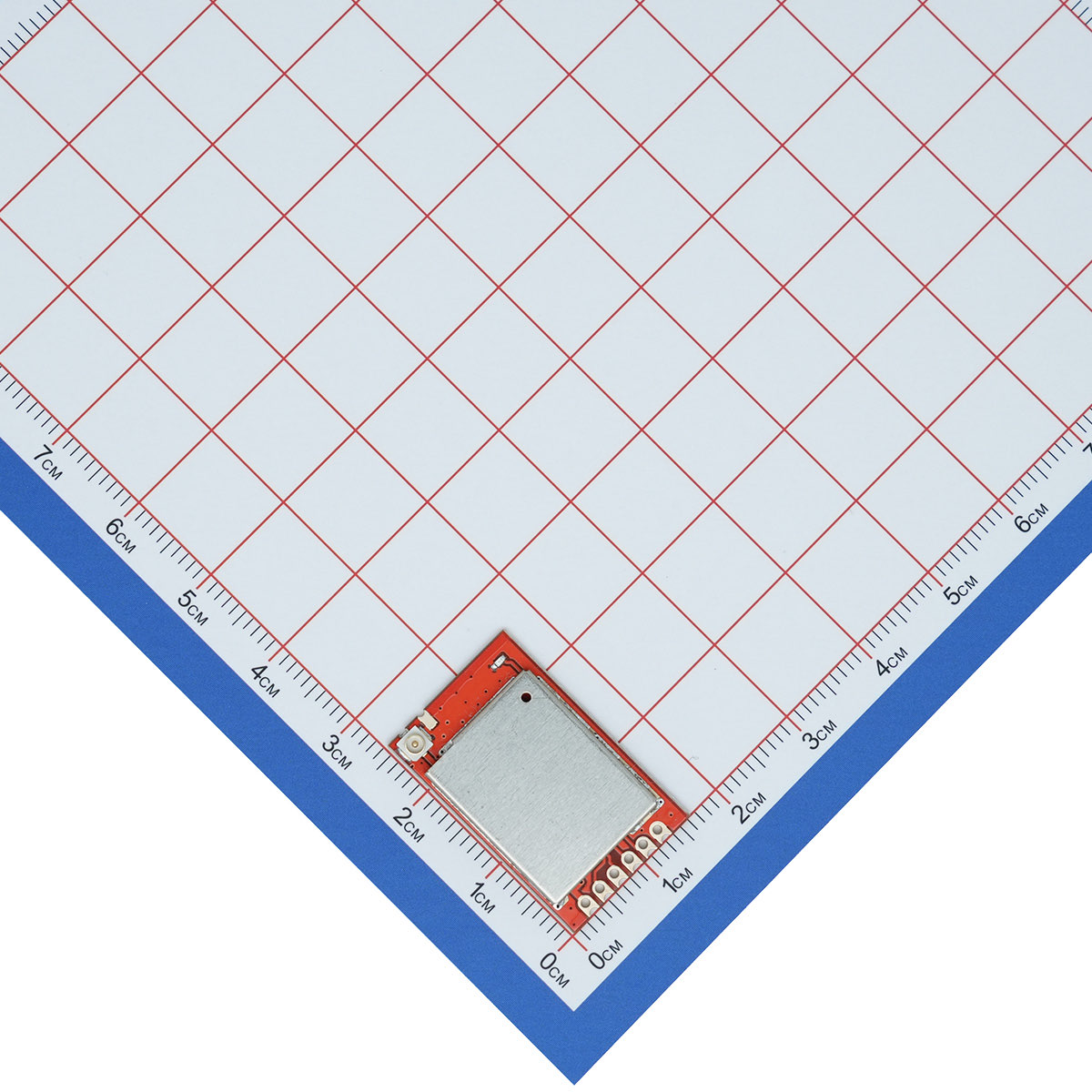

| 模块尺寸 | 25.90 × 16.10 | mm | 长度 × 宽度，以尺寸图为准。 |
数字参数来自对应已交付规格书；频段版本、天线、供电、外壳和现场环境会影响最终整机表现。

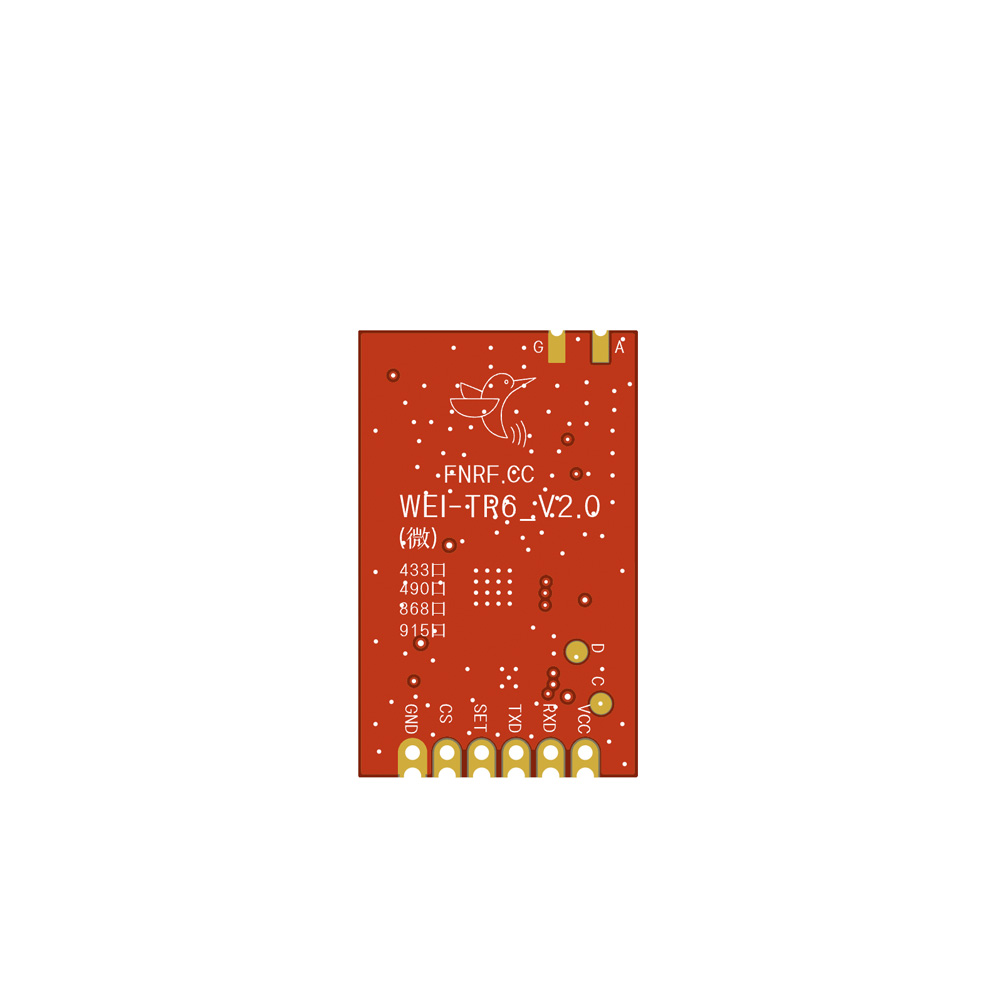

引脚定义与硬件连接
| 引脚 | 类型 | 功能 | 说明 |
|---|---|---|---|
| VCC | 电源 | 电源正 | 2.0-3.6V，典型 3.3V。 |
| RXD | 输入 | 模块数据输入 | 连接 MCU TXD；UART TTL。 |
| TXD | 输出 | 模块数据输出 | 连接 MCU RXD；UART TTL。 |
| SET | 输入 | 参数配置使能 | 低电平进入设置模式。 |
| CS | 三态输入 | 模式控制 | 低电平工作；高电平无线唤醒；悬空深度休眠。 |
| GND | 电源 | 电源地 | 与 MCU 或串口设备共地。 |
| ANT | RF | 天线接口 | 50ohm，连接 433MHz 匹配天线。 |

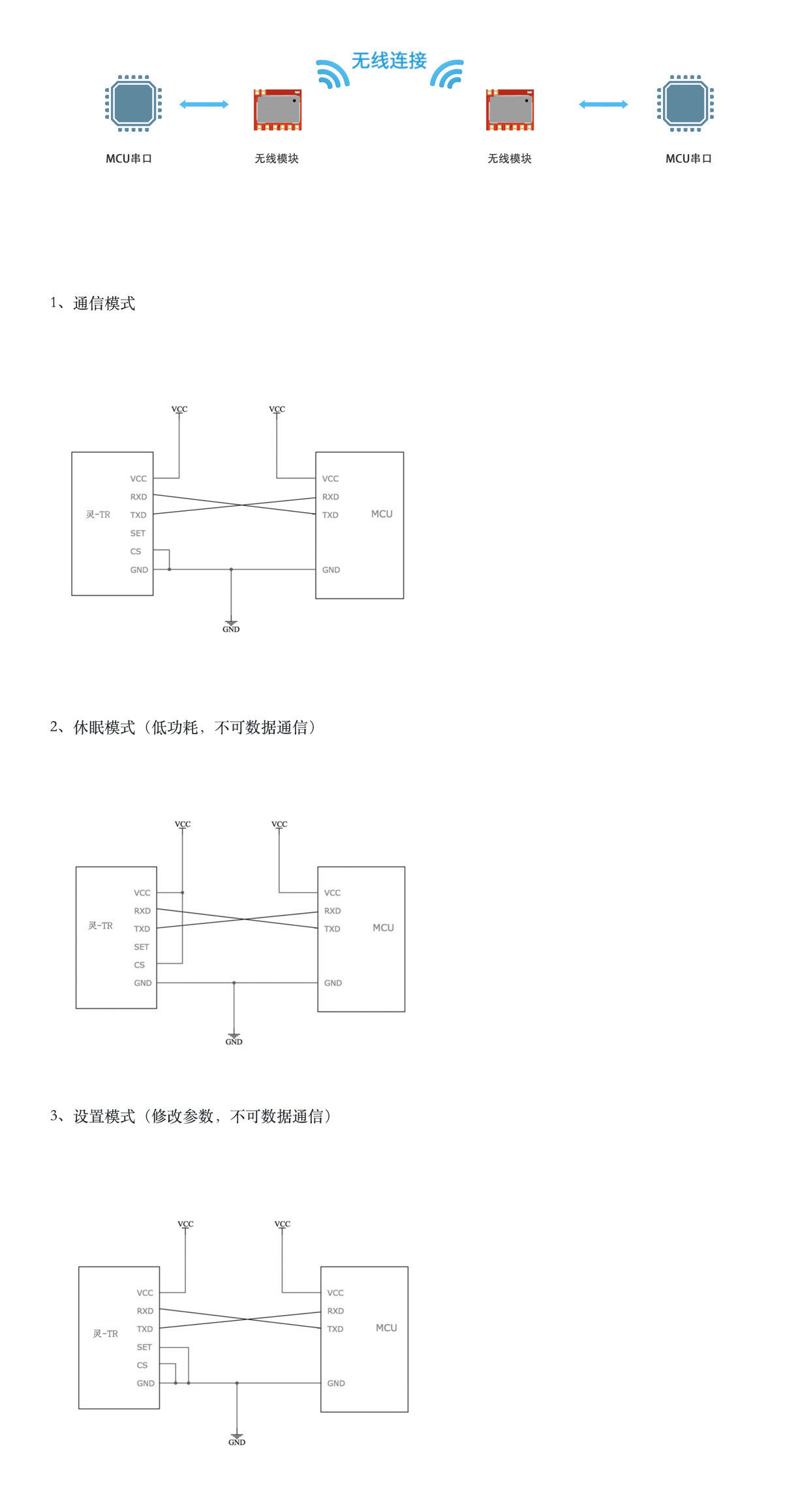

三种低功耗工作状态
正常通信
CS 低电平，模块全速工作，可直接进行串口透传。
深度休眠
CS 悬空，静态电流约 6uA，不可通信，也不可无线唤醒。
无线唤醒接收
CS 高电平，模块间歇监听空中唤醒包，电流 25-123uA 可选。
设置模式
CS 与 SET 均为低电平，固定 9600bps、8N1 读写参数。
唤醒发射端会先发送前导唤醒包，接收端唤醒后再输出有效业务数据；唤醒保持时间仅在 CS 高电平时有效。
后续工程建议
三态 GPIO
控制 CS 的 MCU GPIO 必须能输出高、低和高阻态，并遵守悬空→低→高的切换顺序。
发射电源
20dBm 发射电流典型 76mA，VCC 近端需去耦与储能，并检查低电量瞬态压降。
天线与结构
使用 433MHz 50ohm 匹配天线，远离金属、电池和噪声源，装壳后重新测距。
协议设计
低功耗链路应考虑唤醒前导、保持时间、有效帧识别、重复包过滤和超时边界。
资料下载
- 灵TR3L&TR6&微TR6设置工具V1.06.exe.zip
- 微-TR6封装.pcbdoc
- 微-TR6无线串口模块规格书_V1.3.pdf
相关知识文章
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
从发射端电池、接收端纹波、去耦和地线回路排查供电问题。
相关选型专题
面向无线串口透传、短距离双向数据、设备互联和智能家居控制，比较频段、串口接口、信道、网络ID、功耗和天线形式。
围绕UART透明传输、参数设置、MCU接入、串口助手调试和量产测试，整理无线串口模块的选型顺序。
按遥控接收、低功耗接收、开关量输出、串口键值输出和接收芯片方案梳理接收端选型。
常见问题
微-TR6适合无线串口透传、传感数据回传、远程控制。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
UART 波特率是主控与模块之间的接口速率，空中速率是无线链路参数，两者不一定相同，配置时需参考规格书限制。
接口/输出信息可参考：串口。连接前需确认供电电压、IO电平、TX/RX接线和共地要求。
页面或规格书中的距离参数可作为指定条件下的参考值。实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
灵TR3L&TR6&微TR6设置工具V1.06.exe.zip、微-TR6封装.pcbdoc、微-TR6无线串口模块规格书_V1.3.pdf。页面上的“立即购买”可进入购买链接；批量、替代型号或技术问题建议通过微信咨询确认。
