产品概述

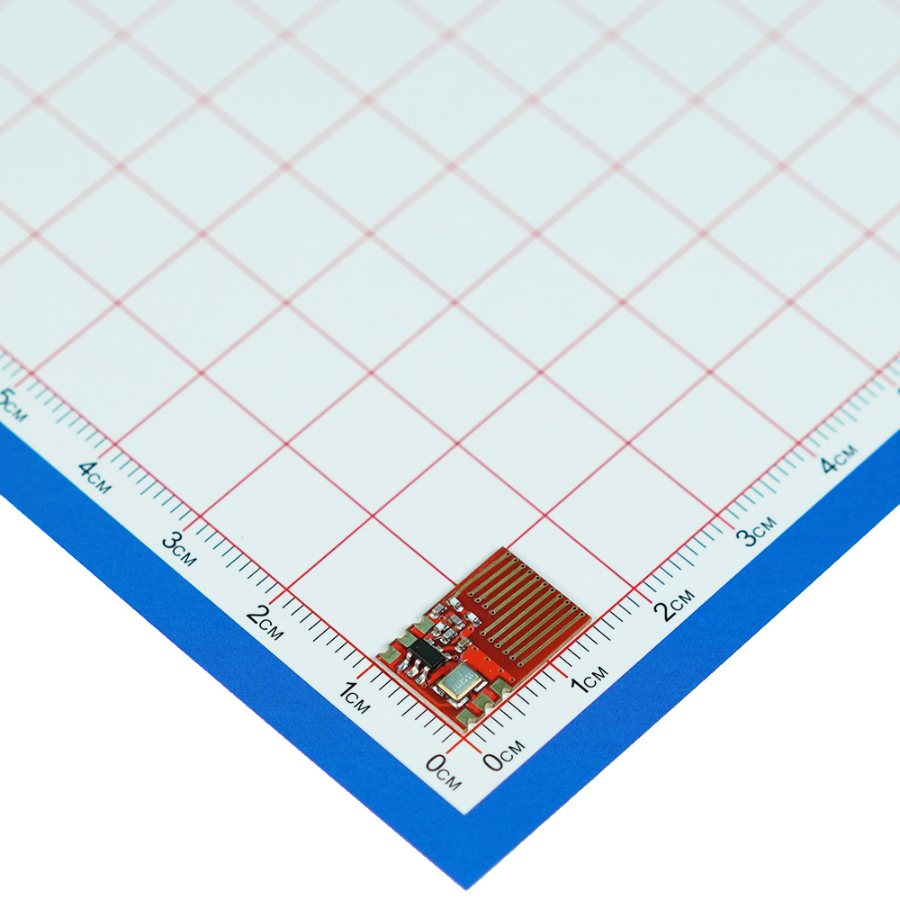

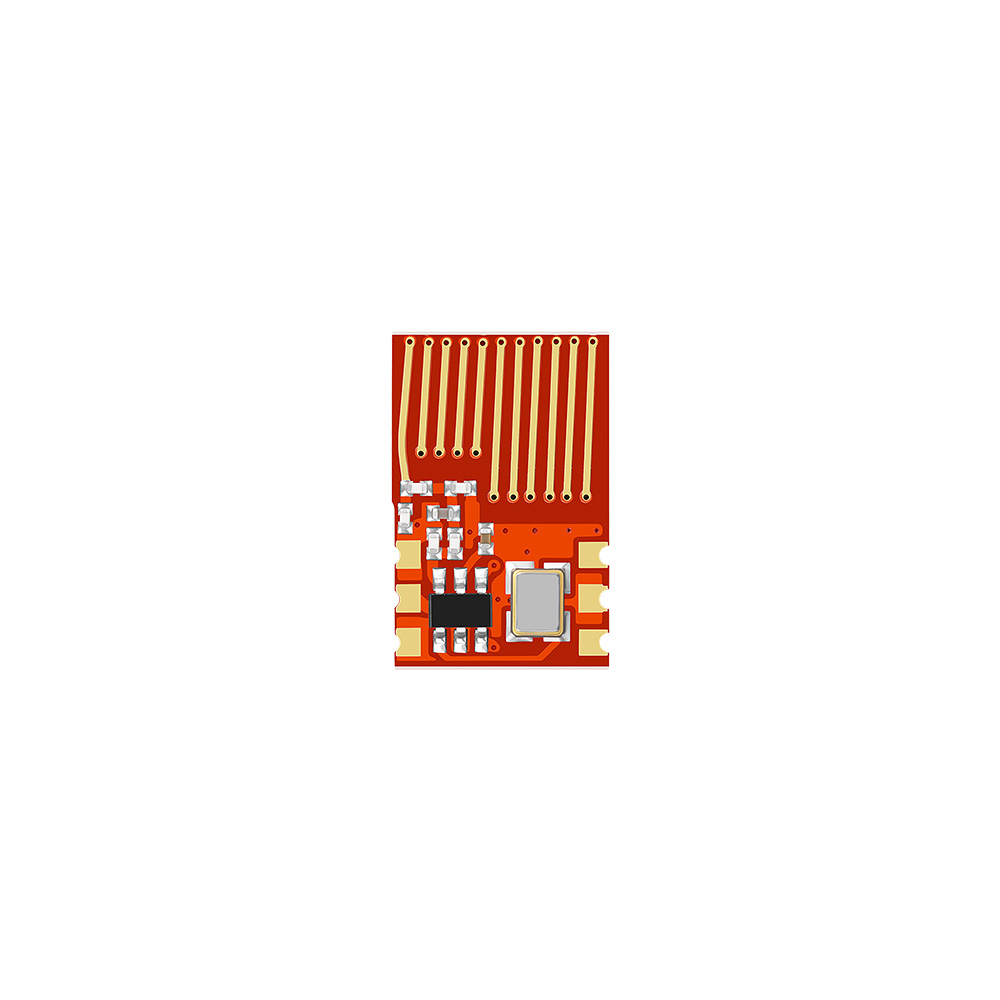

远-R4A 是一款微型 433.92MHz ASK/OOK 遥控接收模块。模块自带天线，并提供 SHUT 外部休眠控制端，适合对体积、天线集成和待机功耗有要求的遥控接收应用。

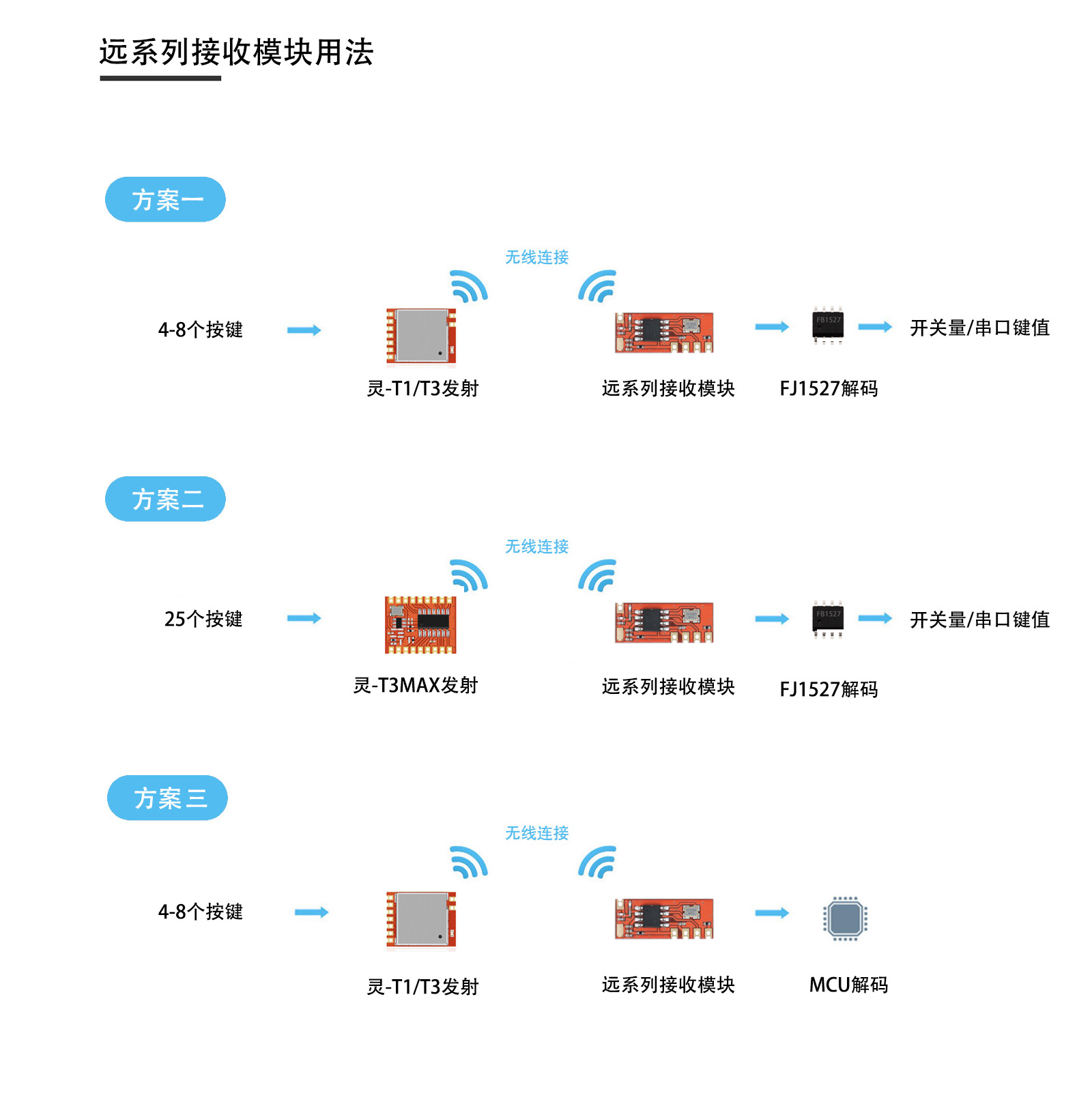

模块内部包含射频放大、混频、中频放大、频率综合、自动增益控制、参考振荡、滤波和解调等功能。DAT 输出端提供解调后的数字脉冲信号，可连接 MCU 或解码 IC，由后级电路按发射端编码协议完成解析。
适用场景
无线呼叫器
适合呼叫按钮、服务铃、门铃按钮等 433M 短指令触发场景。
遥控开关
适合遥控插座、墙壁开关、继电器控制板等接收端集成。
智能卫浴遥控
适合智能马桶、卫浴面板、浴霸等小家电遥控接收。
遥控灯具
适合灯具控制器、灯带控制板、照明开关等 433M 遥控接收。
电动晾衣架
适合升降晾衣架、窗帘、电机类家居设备的遥控接收控制。
小家电遥控
适合风扇、取暖器、净化器等小家电主控板接入遥控功能。
核心特点
自带天线
模块集成天线，适合希望减少外部天线设计和结构装配工作的接收端。
外部休眠控制
SHUT 低电平工作，悬空或高电平进入休眠，便于 MCU 控制接收窗口和待机功耗。
低休眠电流
休眠电流典型 0.1uA，适合需要长时间待机的遥控接收设备。
DAT 脉冲输出
DAT 输出为解调后的数字脉冲信号，可连接 MCU 或解码 IC，不是 UART 串口数据。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 工作频率 | - | 433.92 | - | MHz | 433M 遥控接收。 |
| 工作电压 | 2.0 | 3.3 | 5.5 | V | VCC 与 GND 之间。 |
| 工作电流 | - | 2.95 | - | mA | 433MHz 接收工作状态。 |
| 休眠电流 | - | 0.1 | - | uA | SHUT 悬空或高电平休眠状态。 |
| 调制方式 | - | ASK/OOK | - | - | 遥控接收。 |
| IC 灵敏度 | - | -110 | - | dBm | 典型值。 |
| 频率带宽 | - | 350 | - | kHz | 典型接收带宽。 |
| 天线阻抗 | - | 50 | - | Ω | 模块天线系统。 |
| DAT 输出电平 | 3 | - | 5 | V | 连接 MCU 或解码 IC。 |

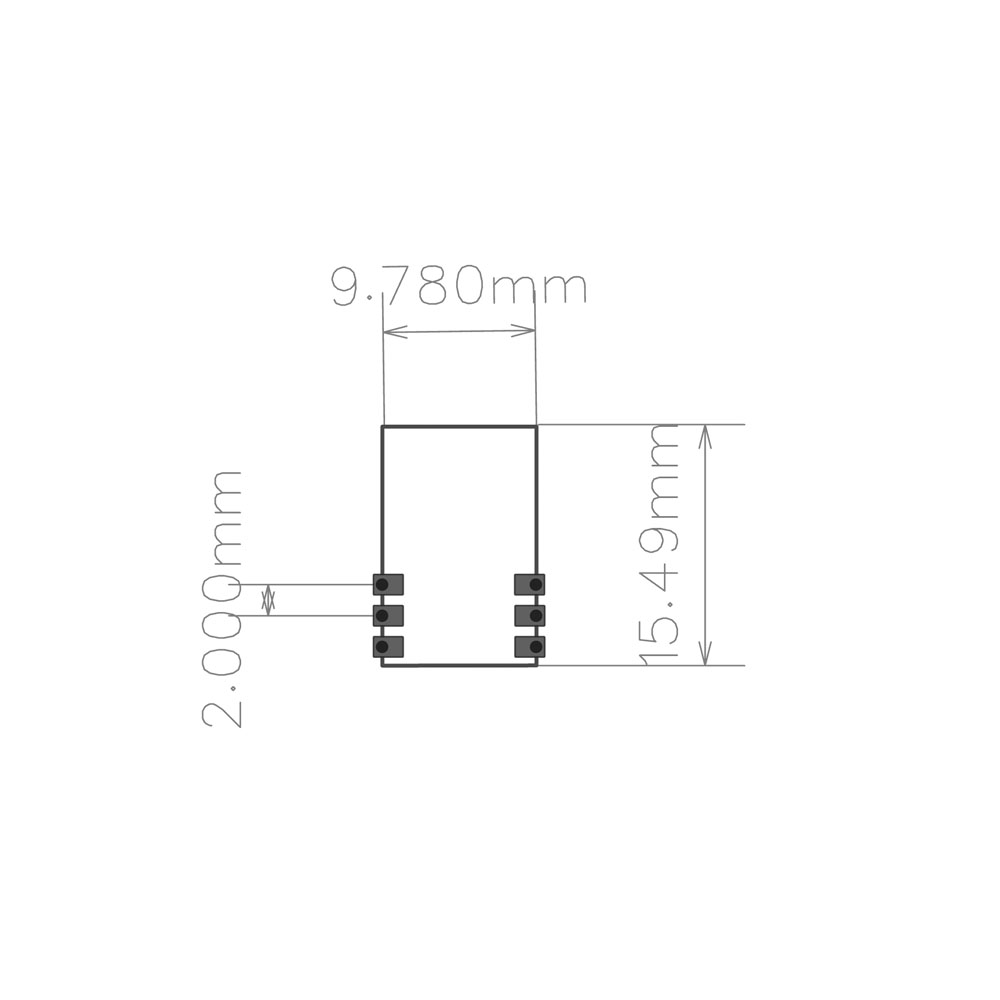

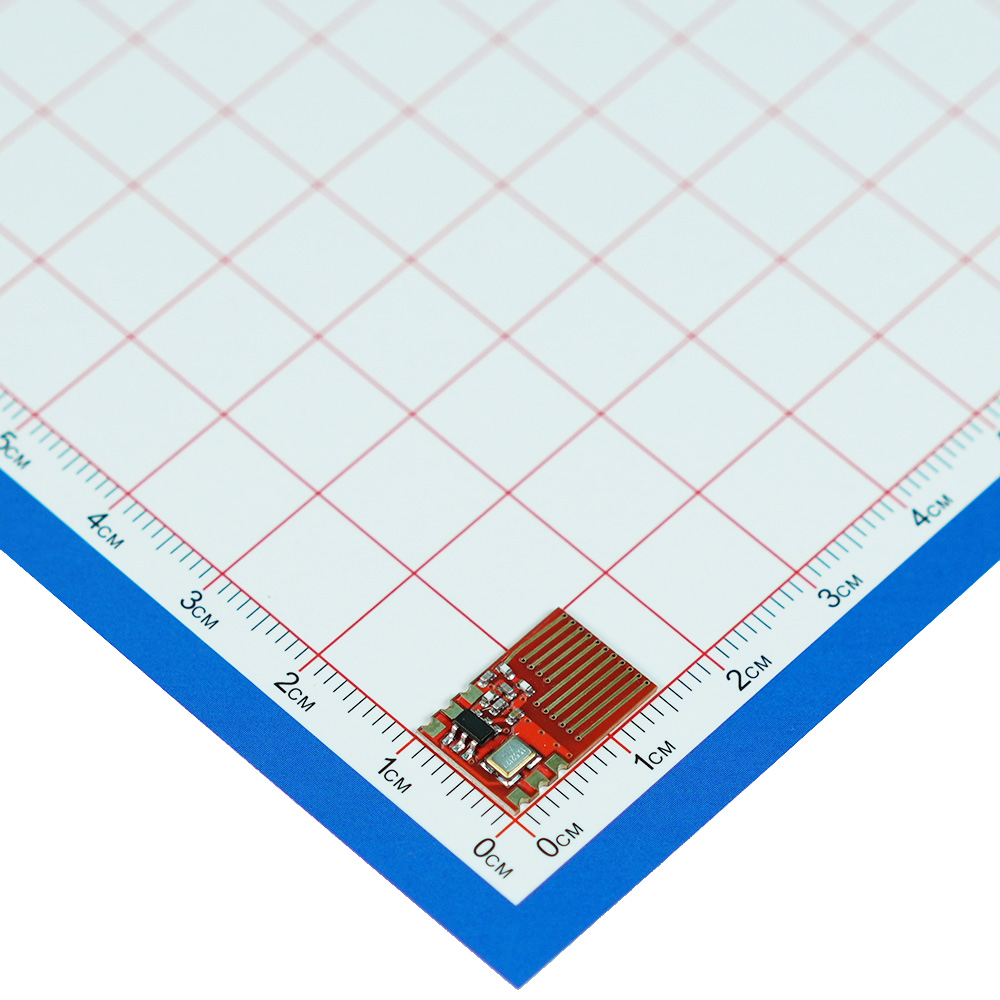

| 外形尺寸 | - | 15.37 x 9.90 x 2.00 | - | mm | 长 x 宽 x 厚。 |
| 工作温度 | -30 | - | 80 | 摄氏度 | 应用需按整机环境验证。 |
以上参数来自远-R4A 接收模块规格书 V1.5。接收距离、稳定性和抗干扰表现需结合发射端、供电、外壳、天线净空、安装位置和现场同频干扰验证。

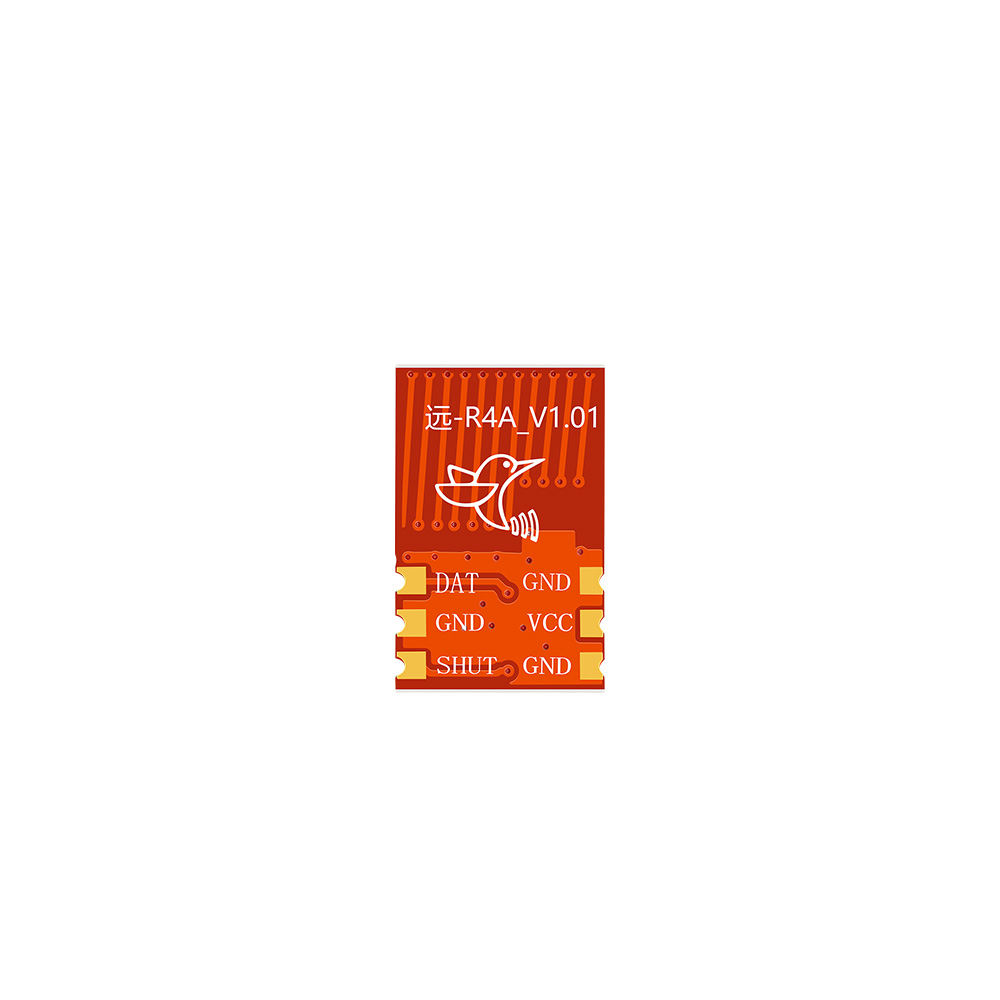

引脚定义与硬件连接
| 引脚名称 | 类型 | 功能 | 说明 |
|---|---|---|---|
| DAT | 输出 | 数据输出 | 解调后的数字脉冲输出端，连接 MCU 或解码 IC。 |
| GND | 电源 | 电源地 | 系统地。 |
| SHUT | 输入 | 休眠控制 | 低电平工作；悬空或高电平休眠。 |
| GND | 电源 | 电源地 | 系统地。 |
| VCC | 电源 | 电源正 | 2.0-5.5V，典型 3.3V。 |
| GND | 电源 | 电源地 | 系统地。 |
SHUT 逻辑是远-R4A 的关键差异：需要接收时拉低 SHUT；待机时可悬空或拉高。唤醒后应预留稳定时间，再采集 DAT 波形。
使用流程
| 步骤 | 操作 | 说明 |
|---|---|---|
| 1 | 确认频点 | 发射端与接收端频点需一致，按 433.92MHz 遥控发射端匹配。 |
| 2 | 接入电源 | 确认 VCC、GND、电源纹波和系统共地状态。 |
| 3 | 设置 SHUT | 需要接收时拉低 SHUT，待机时悬空或拉高进入休眠。 |
| 4 | 连接 DAT | DAT 接 MCU 输入脚或解码 IC 输入脚。 |
| 5 | 验证波形 | 用示波器或逻辑分析仪确认 DAT 波形幅度和脉宽。 |
| 6 | 联调编码 | 按发射端编码协议解析地址码、键值和重复帧。 |
选型边界与接口说明
- DAT 为解调后的数字脉冲输出，不是 UART、SPI、I2C 等串行数据接口。
- 模块本身不完成地址码和键值解析，协议解析由 MCU 或解码 IC 完成。
- 自带天线可减少外部天线设计工作，但最终距离仍受外壳材料、金属件、电池、安装方向和净空区影响。
- 低功耗项目应明确 SHUT 控制策略，避免悬空状态被误判为持续接收。
电源、PCB 与 EMC 建议
- 模块 VCC/GND 近端建议放置 0.1uF 去耦电容，并根据系统负载增加合适的储能电容。
- 电机、继电器、电磁阀、蜂鸣器或 DC-DC 动作时，应在模块电源脚附近确认电压跌落和纹波。
- 自带天线区域应远离金属外壳、电池、大电流走线和开关电源电感。
- 生产测试建议覆盖空板、装壳、低电压、负载动作、休眠唤醒和实际安装距离。
开发资料与例程提示
远-R4A 可结合 MCU 边沿中断和定时器完成 DAT 脉宽采样。示例代码只用于说明接收框架，具体同步头、0/1 脉宽、重复帧和异常过滤规则需按发射端编码协议实现。
硬件侧
确认频点、供电范围、SHUT 电平、DAT 输入脚电平和模块安装位置。
软件侧
通过边沿中断记录脉宽，通过接收超时判断帧结束，并对重复包和异常脉宽做过滤。
正式项目应以已交付规格书为准，并在目标 MCU、PCB、外壳和现场环境下复测。
资料下载
- 远-R4A封装.pcbdoc
- 远系列接收模块使用说明.zip
- 远-R4A接收模块规格书_V1.5.pdf
相关知识文章
讲清DAT脉冲、TIM1计时、EXTI解码、两帧校验、学习码和移植调试。
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
相关选型专题
按遥控接收、低功耗接收、开关量输出、串口键值输出和接收芯片方案梳理接收端选型。
面向无线遥控、门铃、安防报警、智能家居、小家电和传感器上报场景，按发射、接收、收发、低功耗和天线配套筛选型号。
常见问题
远-R4A适合遥控开关、接收控制板、学习配对类产品、手持遥控器、低功耗按键发射端、无线模块天线匹配、结构空间受限设备。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
接收类模块通常负责射频接收和数据输出，是否能识别具体遥控协议取决于后端解码芯片或 MCU 软件。使用前需确认频率、调制方式和编码协议匹配。
同频并不代表一定兼容，还需确认输出电平、接口形式、编码协议和引脚定义。
实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
远-R4A封装.pcbdoc、远系列接收模块使用说明.zip、远-R4A接收模块规格书_V1.5.pdf。页面上的“立即购买”可进入购买链接；批量、替代型号或技术问题建议通过微信咨询确认。
