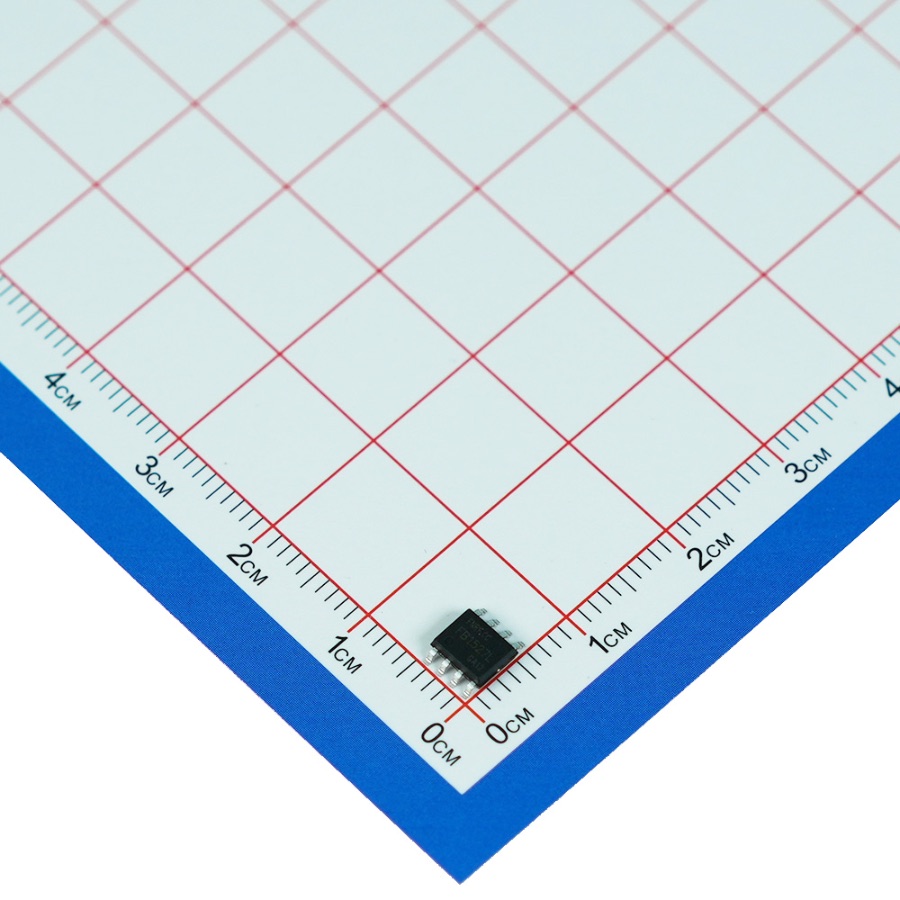

产品概述
LR680R 是一款面向智能家居和安防遥控接收端的 300-440MHz ASK/OOK 接收芯片。芯片集成完整接收与解调链路，DO 输出数字基带脉冲，并通过 CTH 外接电容参与接收波形稳定。
芯片不能直接输出遥控地址、按键值或 UART 数据；DO 脉冲需要交给后级解码器或 MCU 识别。CTH、电源去耦、晶振和 RF 匹配网络应按目标频点布置，并在目标板上验证。

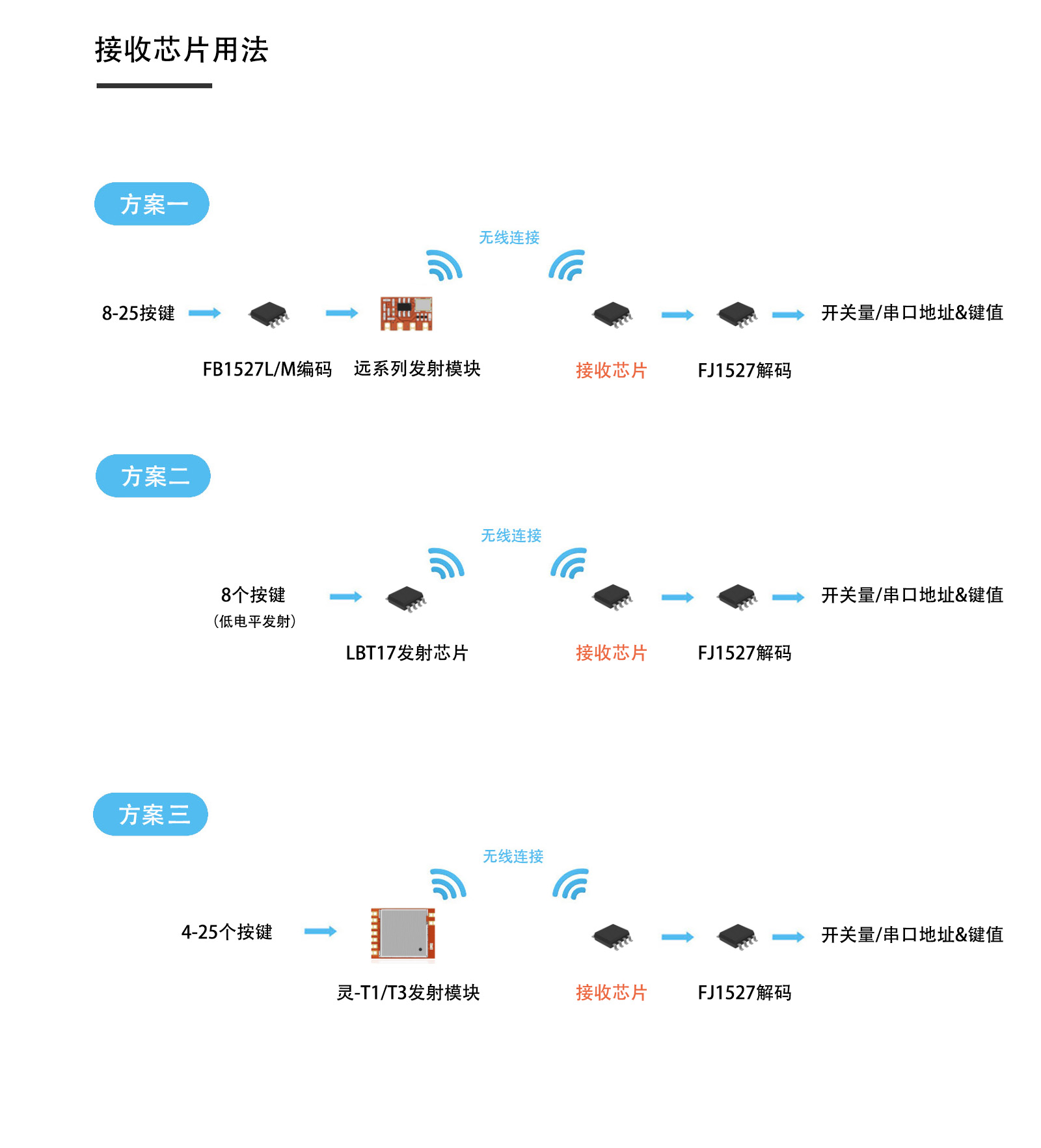

典型接收端
无线呼叫按钮
接收低频次按键指令，CTH 与后级脉宽阈值需在实际发射端条件下调试。
晾衣架遥控输入
向主控提供升降按键的基带脉冲；电机限位、互锁和超时保护不能由芯片替代。
小家电接收板
适配风扇等家电的遥控输入，MCU 负责地址、键值、重复帧和工作状态管理。
遥控开关面板
用于 315MHz 或 433.92MHz 开关接收设计，晶振与匹配网络按目标频点选配。
核心特点
-113dBm 典型灵敏度
适用于 ASK/OOK 遥控接收设计，最终表现取决于匹配、天线、供电和干扰环境。
CTH 波形控制节点
CTH 外接 0.1uF 电容并就近接地，布局和电容回路会影响接收波形稳定性。
宽电压供电
工作电压 2.0-5.5V，规格书分别给出 3.3V 和 5V 条件下的典型电流。
关断控制
SHUT 高电平关断，规格表典型休眠电流 0.01uA；概述指标为小于 1uA。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 频率范围 | 300 | - | 440 | MHz | ASK/OOK 接收应用。 |
| 接收灵敏度 | - | -113 | - | dBm | OOK 调制，典型条件。 |
| 工作电压 | 2.0 | 3.3 | 5.5 | V | VDD 与 GND 之间。 |
| 工作电流 | - | 3.4 | - | mA | 315MHz，VDD=3.3V。 |
| 工作电流 | - | 3.47 | - | mA | 315MHz，VDD=5V。 |
| 工作电流 | - | 3.76 | - | mA | 433.92MHz，VDD=3.3V。 |
| 工作电流 | - | 3.87 | - | mA | 433.92MHz，VDD=5V。 |
| 休眠电流 | - | 0.01 | - | uA | VSHUT=VDD；概述指标小于 1uA。 |
| CTH 电容 | - | 0.1 | - | uF | CTH 至 GND，就近放置。 |
| 数据输出 | - | DO | - | - | 解调数据输出，不是 UART。 |
| 封装 | - | SOP-8 | - | - | 表贴封装。 |
手机端可在表格区域左右滑动，查看最大值、单位和条件。
工作电流随频点和供电电压变化，选型与电源预算应按对应测试条件取值。
引脚定义与硬件连接
| 引脚 | 名称 | 类型 | 功能说明 |
|---|---|---|---|
| 1 | GND | 电源 | 系统地。 |
| 2 | ANT | RF 输入 | 连接天线及射频匹配网络。 |
| 3 | VDD | 电源 | 工作电压 2.0-5.5V，典型 3.3V。 |
| 4 | CTH | 外围 | 外接 0.1uF 电容至 GND。 |
| 5 | DO | 输出 | 解调数据输出，连接解码器或 MCU。 |
| 6 | SHUT | 输入 | 低电平工作，高电平关断。 |
| 7 | NC | - | 悬空，不连接。 |
| 8 | RO | 晶振 | 外接目标频段对应晶振。 |
CTH、电源与接收波形
CTH 布局
0.1uF 电容靠近 CTH 与 GND，走线短且避开 ANT、晶振、DO 和开关电源节点。CTH 回路不应与大电流负载共用细长地线。
波形验证
用示波器同时观察 VDD、CTH 和 DO。若出现误码或距离下降，应分别排查供电噪声、CTH 布局、匹配网络、天线及现场同频干扰。
频点与典型电路条件
| 频点 | 典型晶振 | 电源建议 | 说明 |
|---|---|---|---|
| 315MHz | 4.897MHz | VDD 近端 0.01uF + 1uF | 匹配网络按 315MHz 目标板实测调整。 |
| 433.92MHz | 6.7458MHz | VDD 近端 0.01uF + 1uF | 匹配网络按 433.92MHz 目标板实测调整。 |
调试要点
DO 不是 UART
后级需识别同步间隔、数据位脉宽和位序，再完成地址、按键与重复帧处理。
阈值基于实测
CTH、电源、天线和发射端会影响 DO 波形，解码阈值不能只靠固定经验值。
噪声源隔离
RF、晶振和 CTH 区域远离电机、继电器、DC-DC、高频时钟及大电流线束。
控制安全
门、窗帘、电机和加热负载应由主控增加地址白名单、限位、互锁、超时和故障保护。
资料下载
- LR系列接收芯片使用说明.zip
- LR680R接收芯片规格书_V1.4.pdf
相关知识文章
讲清DAT脉冲、TIM1计时、EXTI解码、两帧校验、学习码和移植调试。
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
相关选型专题
按遥控接收、低功耗接收、开关量输出、串口键值输出和接收芯片方案梳理接收端选型。
面向无线遥控、门铃、安防报警、智能家居、小家电和传感器上报场景，按发射、接收、收发、低功耗和天线配套筛选型号。
常见问题
LR680R适合安防报警适用、遥控开关、接收控制板、学习配对类产品、遥控器、接收控制板、批量嵌入式产品。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
接收类模块通常负责射频接收和数据输出，是否能识别具体遥控协议取决于后端解码芯片或 MCU 软件。使用前需确认频率、调制方式和编码协议匹配。
同频并不代表一定兼容，还需确认输出电平、接口形式、编码协议和引脚定义。
实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
LR系列接收芯片使用说明.zip、LR680R接收芯片规格书_V1.4.pdf。页面上的“立即购买”可进入购买链接；批量、替代型号或技术问题建议通过微信咨询确认。
