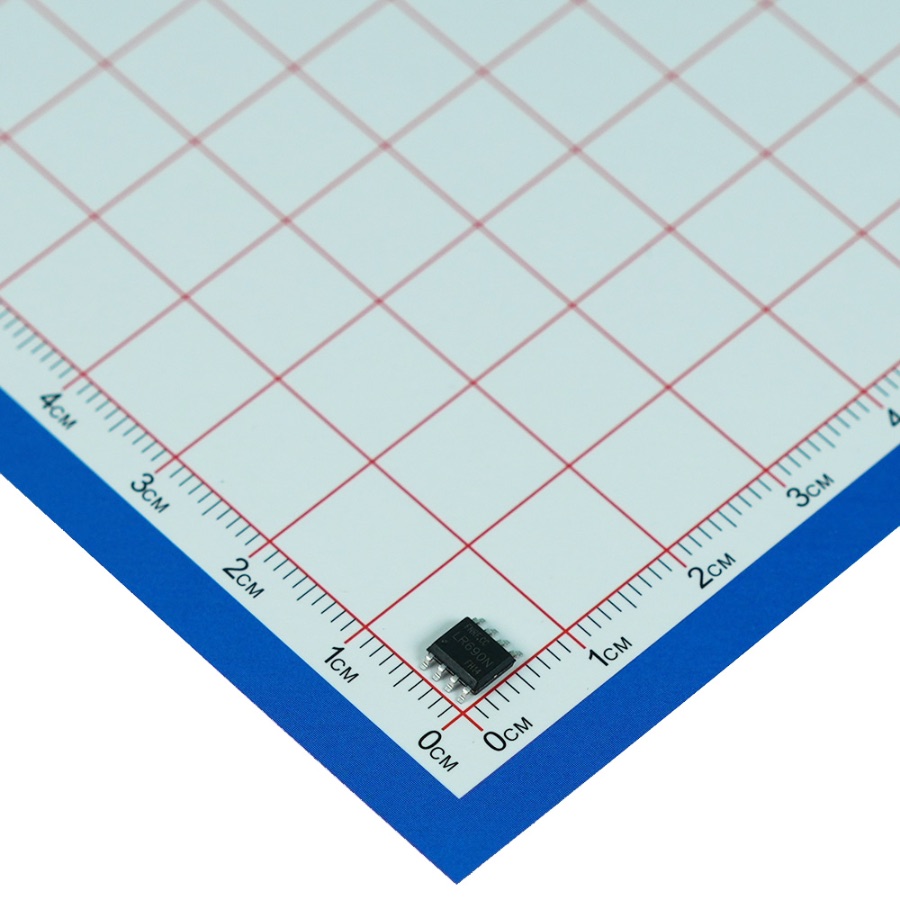

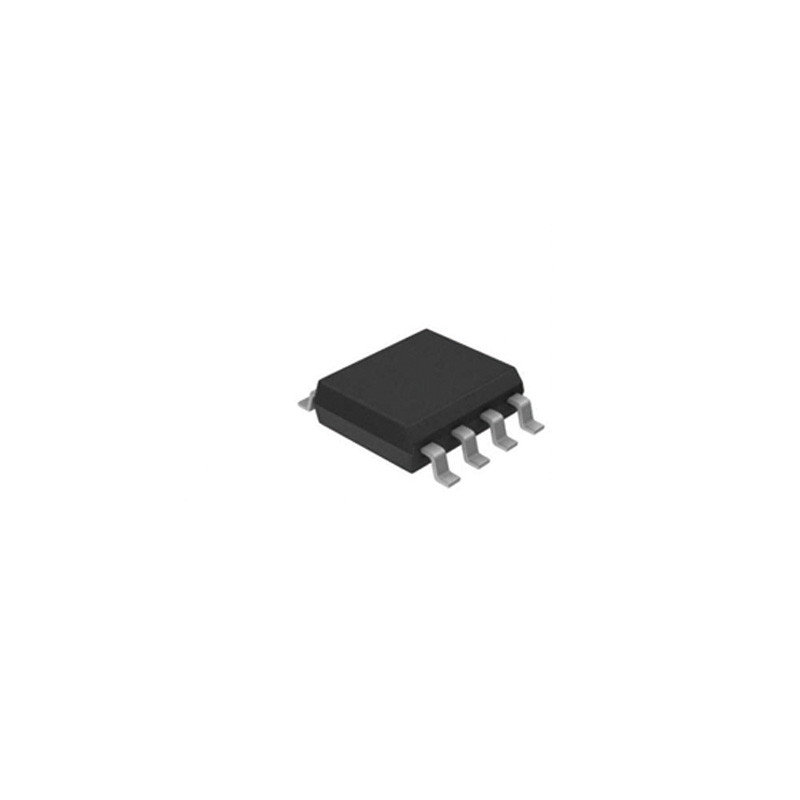

产品概述
LR690 是一款 300-440MHz ASK/OOK 无线接收芯片，集成射频放大、混频、中频放大、频率综合、自动增益控制、滤波与解调功能，从 DO 引脚输出接收到的基带脉冲。
芯片采用 2.0-5.5V 宽电压供电和 SOP-8 封装，适合无线遥控接收板、智能家居控制板及低速 ASK/OOK 数据接收。LR690 不负责地址学习或按键解码，DO 也不是 UART；后级需要连接 FJ1527 等解码器或由 MCU 完成脉宽解析。
常见接收设计
门铃与呼叫器
LR690 负责接收 ASK/OOK 射频信号，DO 交给解码器或 MCU 判断按钮指令。
墙壁遥控开关
作为开关控制板的射频接收前端；继电器驱动、状态保持与互锁由后级完成。
灯具遥控接收
接收遥控器的开关或档位脉冲，主控完成地址识别、调光和负载保护。
智能卫浴面板
用于卫浴控制板的遥控输入，DO 仅提供基带脉冲，不直接驱动阀体或加热负载。
核心特点
宽电压接收前端
工作电压 2.0-5.5V，便于适配常见 3.3V 与 5V 控制板供电系统。
双常用频点覆盖
频率范围 300-440MHz，可用于 315MHz 与 433.92MHz ASK/OOK 接收设计。
低工作电流
VDD=3.3V 时，315MHz 典型 2.8mA，433.92MHz 典型 2.9mA。
独立关断控制
SHUT 高电平进入关断状态，典型休眠电流 0.01uA；唤醒后需预留启动时间。
技术参数

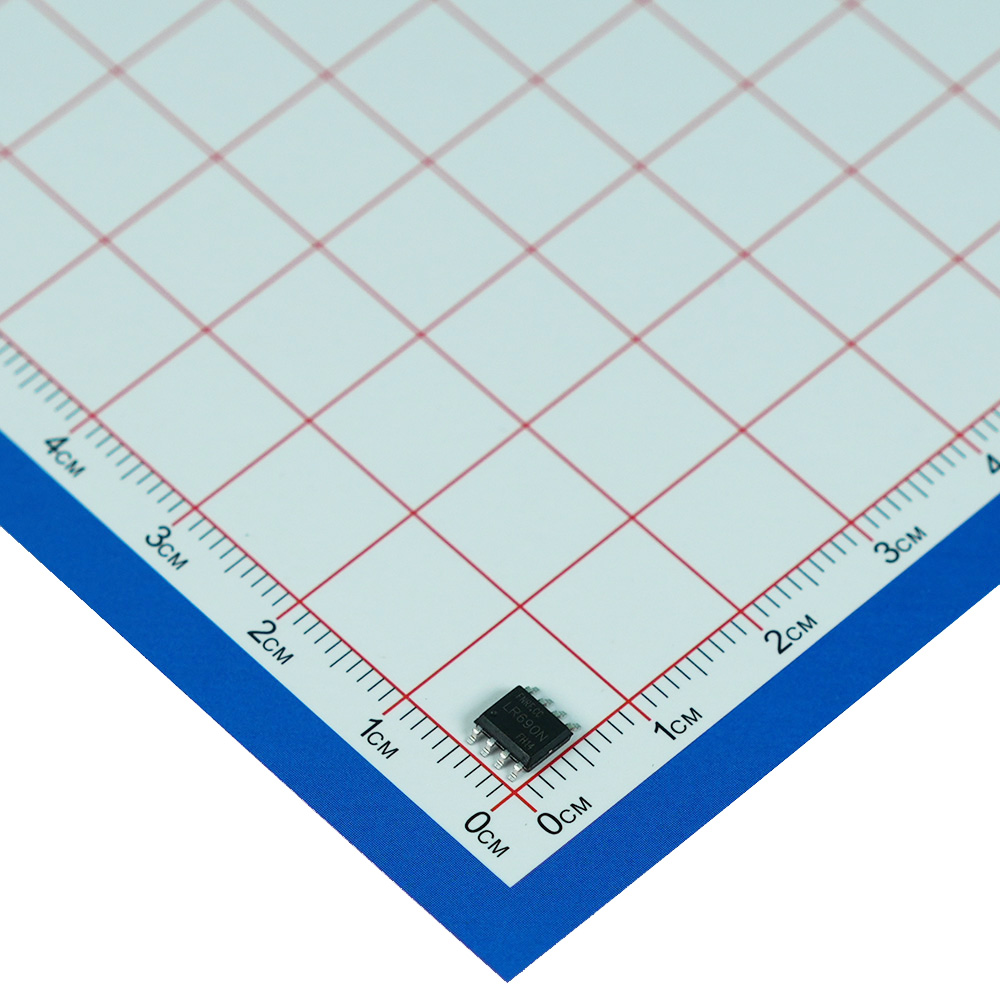

| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 频率范围 | 300 | - | 440 | MHz | ASK/OOK 接收应用。 |
| 接收灵敏度 | - | -110 | - | dBm | 315/433.92MHz，2kbps。 |
| 工作电压 | 2.0 | 3.3 | 5.5 | V | VDD 与 GND 之间。 |
| 数据率 | - | - | 10 | kbps | DO 解调数据。 |
| 工作电流 | - | 2.8 | - | mA | 315MHz，VDD=3.3V。 |
| 工作电流 | - | 2.9 | - | mA | 433.92MHz，VDD=3.3V。 |
| 休眠电流 | - | 0.01 | - | uA | VSHUT=VDD。 |
| 接收器带宽 | - | 350 | - | kHz | 315/433.92MHz。 |
| 上电启动时间 | - | 3 | - | ms | VDD 上电至接收。 |
| SHUT 启动时间 | - | 2.3 | - | ms | SHUT 由高拉低至接收。 |
| 封装 | - | SOP-8 | - | - | 表贴封装。 |
手机端可在表格区域左右滑动，查看最大值、单位和条件。
灵敏度、电流和距离表现会随目标频点、晶振、匹配网络、天线、供电、PCB、外壳和现场干扰变化，量产前应按整机实测确认。
引脚定义与硬件连接

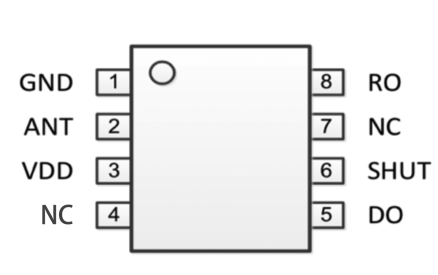

| 引脚 | 名称 | 类型 | 功能说明 |
|---|---|---|---|
| 1 | GND | 电源 | 系统地。 |
| 2 | ANT | RF 输入 | 连接天线及射频匹配网络。 |
| 3 | VDD | 电源 | 工作电压 2.0-5.5V。 |
| 4 | NC | - | 悬空，不连接。 |
| 5 | DO | 输出 | 解调数据输出，CMOS 电平；不是 UART。 |
| 6 | SHUT | 输入 | 低电平工作，高电平关断。 |
| 7 | NC | - | 悬空，不连接。 |
| 8 | RO | 晶振 | 外接目标频段对应晶振。 |

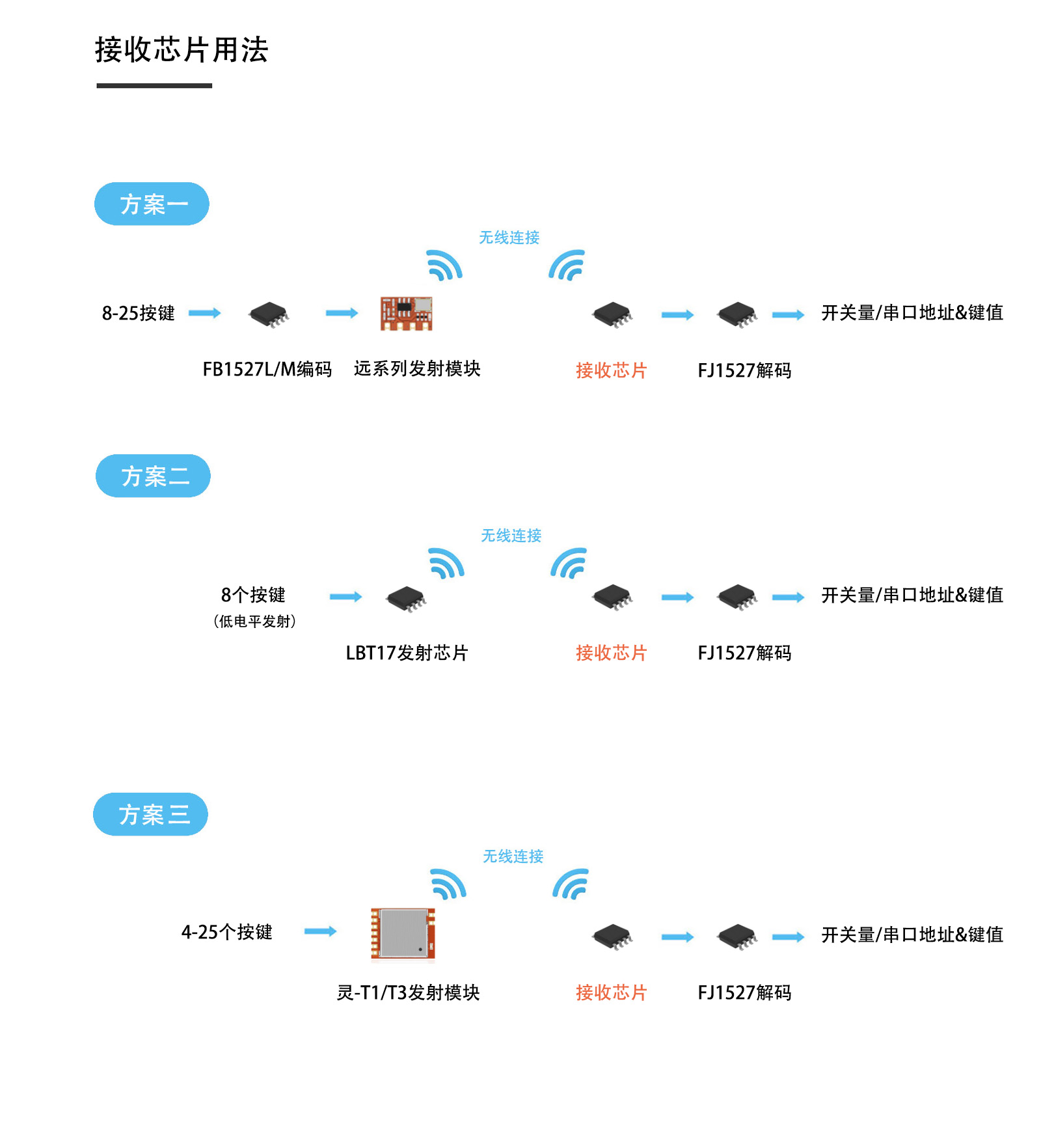

接收、解调与后级处理边界
LR690 完成
- 射频信号接收、放大与混频。
- 中频滤波、AGC 与 ASK/OOK 解调。
- 从 DO 输出数字基带脉冲。
后级 MCU/解码器完成
- 同步间隔和数据位脉宽判断。
- 地址学习、白名单和按键映射。
- 重复码过滤、超时和负载保护。
频点、晶振与工作模式
| 项目 | 315MHz 设计 | 433.92MHz 设计 | 工程说明 |
|---|---|---|---|
| 推荐晶振 | 9.81563MHz | 13.52127MHz | 以 V1.3 规格书为准，不能互换。 |
| 工作模式 | SHUT 低电平 | SHUT 低电平 | DO 输出解调数据。 |
| 关断模式 | SHUT 高电平 | SHUT 高电平 | DO 不输出有效接收数据。 |
布板与解码要点
电源与去耦
VDD 近端放置去耦与储能电容，回路保持短、宽；避免电机、继电器和 DC-DC 噪声经电源与地耦合。
RF 与晶振布局
ANT、匹配网络和晶振靠近芯片，RF 走线短且连续，远离高频时钟与开关节点。
DO 解码
阈值应根据实际发射端和 DO 波形设定，并增加脉宽合法性、重复帧、地址白名单和超时处理。
整机验证
固定天线方向、供电、外壳和安装位置，在空载、负载动作与低电压状态下分别验证。
