产品概述
LR690L 是一款覆盖 300-440MHz 的低功耗 ASK 接收芯片，DATA 输出解调后的数字脉冲，适合小型、低功耗遥控接收端。
它不输出 UART 数据，也不直接完成地址学习或按键解码；需要在后级连接 FJ1527 等解码芯片或 MCU。
适用场景
无线呼叫器
门铃、呼叫器和短指令触发。
智能卫浴
卫浴面板和小家电遥控控制。
遥控开关
墙壁开关、面板和低速开关控制。
遥控灯具
照明控制与按键触发。
电动晾衣架
升降、互锁和按键控制。
小家电遥控
风扇、家电和简单控制器遥控。
核心特点
低工作电流
315MHz 典型 2.8mA，433.92MHz 典型 2.9mA。
低功耗休眠
SHUT 高电平或悬空进入休眠，典型 0.3uA。
高集成接收链路
集成射频放大、混频、中频、AGC、滤波与解调。

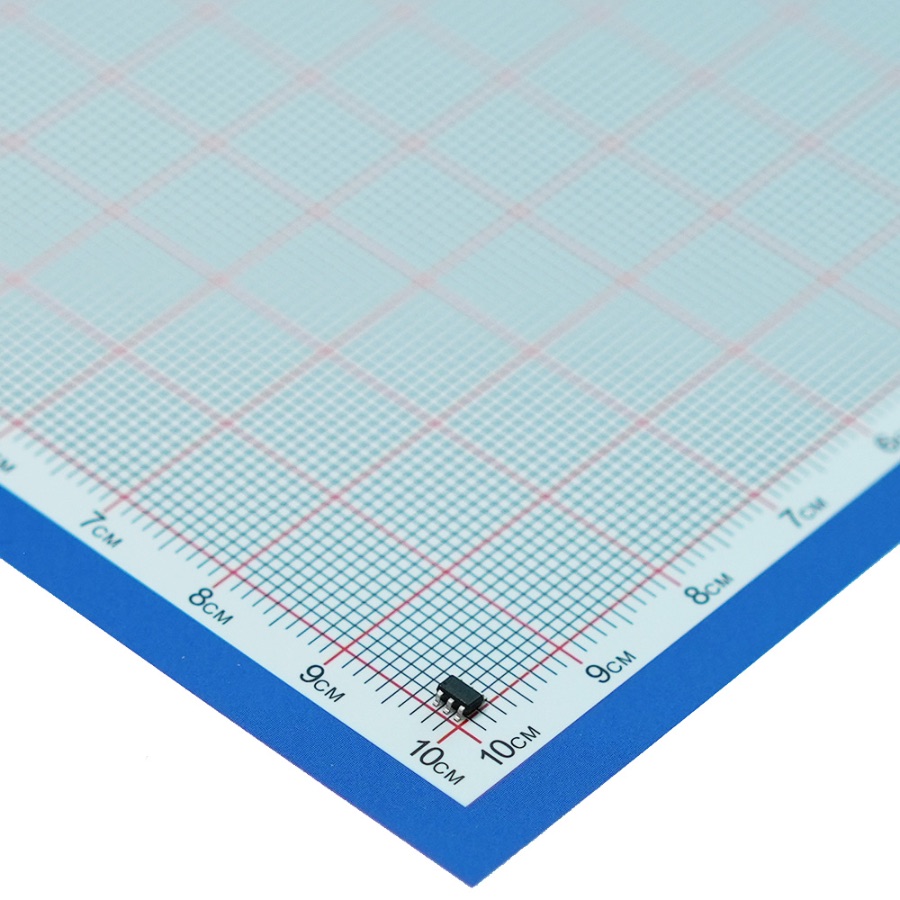

小型封装
SOT23-6，适合空间受限的遥控接收板。
技术参数
| 参数 | 数值 | 单位 | 条件/说明 |
|---|---|---|---|
| 频率范围 | 300-440 | MHz | ASK 接收应用。 |
| 接收灵敏度 | -110 | dBm | 典型条件。 |
| 工作电压 | 2.0-5.5 | V | VDD 与 GND 之间。 |
| 工作电流 | 2.8@315MHz；2.9@433.92MHz | mA | 典型值。 |
| 休眠电流 | 0.3 | uA | SHUT 高电平或悬空。 |
| 数据输出 | DATA 基带脉冲 | - | 不是 UART 或已解码键值。 |
| 封装 | SOT23-6 | - | 表贴封装。 |
数字参数来自对应已交付规格书；频段版本、天线、供电、外壳和现场环境会影响最终整机表现。

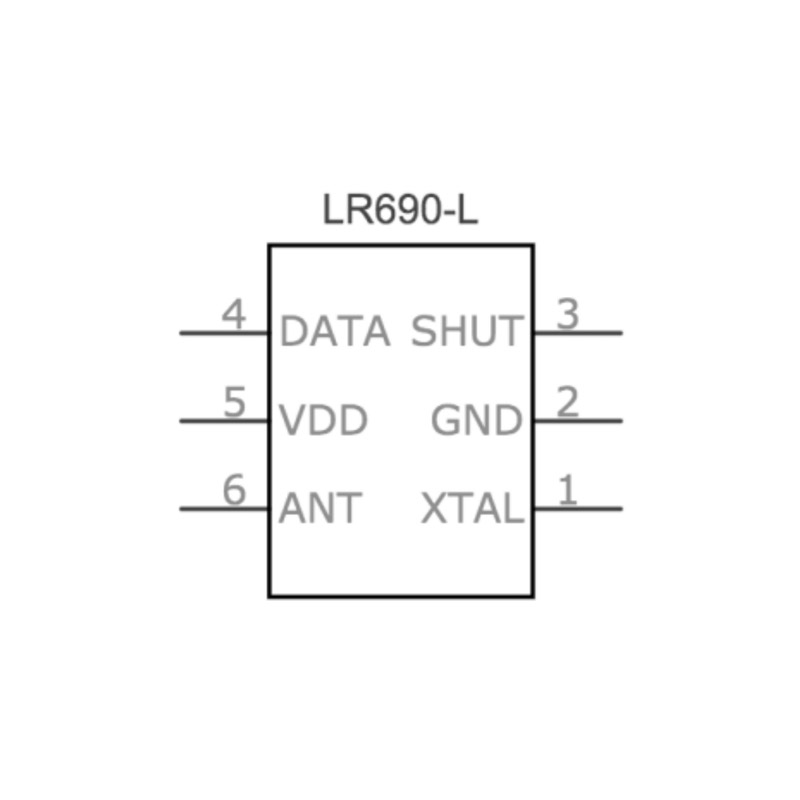

引脚定义与硬件连接
| 引脚 | 类型 | 功能 | 说明 |
|---|---|---|---|
| XTAL | 晶振 | 晶振端 | 外接晶振或参考频率相关端。 |
| GND | 电源 | 电源负 | 系统地。 |
| SHUT | 输入 | 工作/休眠控制 | 低电平工作；高电平或悬空休眠。 |
| DATA | 输出 | 解调数据 | 连接后级解码芯片或 MCU。 |
| VDD | 电源 | 电源正 | 2.0-5.5V。 |
| ANT | RF 输入 | 天线输入 | 连接天线或匹配网络。 |

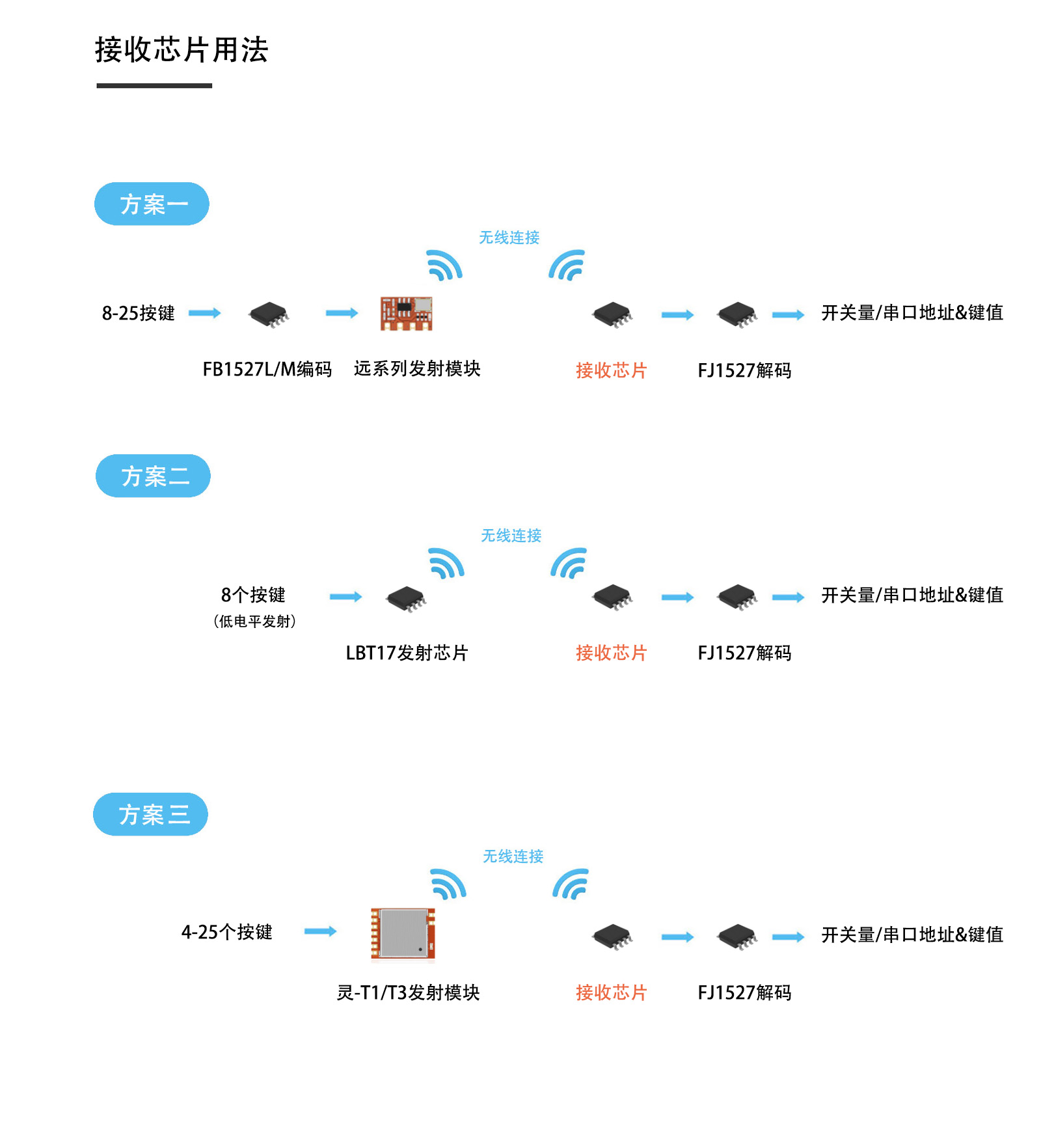

接收与解码分工
LR690L 负责
射频接收、放大、滤波、AGC 和 ASK 解调，最终从 DATA 输出数字脉冲。
后级负责
地址学习、按键识别、重复码过滤、开关量输出或 UART 输出。
DATA 空闲噪声和脉宽会受天线、匹配、供电与环境干扰影响，解码阈值应结合实测波形设定。
后续工程建议
低功耗控制
MCU 可控制 SHUT，在非接收时休眠；恢复工作后再读取 DATA。
RF 输入
ANT、匹配网络与晶振器件靠近芯片，避免 DC-DC、电机和高频数字线。
DATA 解码
DATA 不是 UART，后级应做脉宽合法性、同步、重复帧与地址过滤。
整机测试
在真实发射端、天线、外壳和安装位置下复测接收距离与稳定性。
资料下载
- LR系列接收芯片使用说明.zip
- LR690L接收芯片规格书_V1.6.pdf
相关知识文章
讲清DAT脉冲、TIM1计时、EXTI解码、两帧校验、学习码和移植调试。
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
相关选型专题
按遥控接收、低功耗接收、开关量输出、串口键值输出和接收芯片方案梳理接收端选型。
常见问题
LR690L适合遥控开关、接收控制板、学习配对类产品、遥控器、接收控制板、批量嵌入式产品。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
接收类模块通常负责射频接收和数据输出，是否能识别具体遥控协议取决于后端解码芯片或 MCU 软件。使用前需确认频率、调制方式和编码协议匹配。
同频并不代表一定兼容，还需确认输出电平、接口形式、编码协议和引脚定义。
实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
LR系列接收芯片使用说明.zip、LR690L接收芯片规格书_V1.6.pdf。页面上的“立即购买”可进入购买链接；批量、替代型号或技术问题建议通过微信咨询确认。
