产品概述

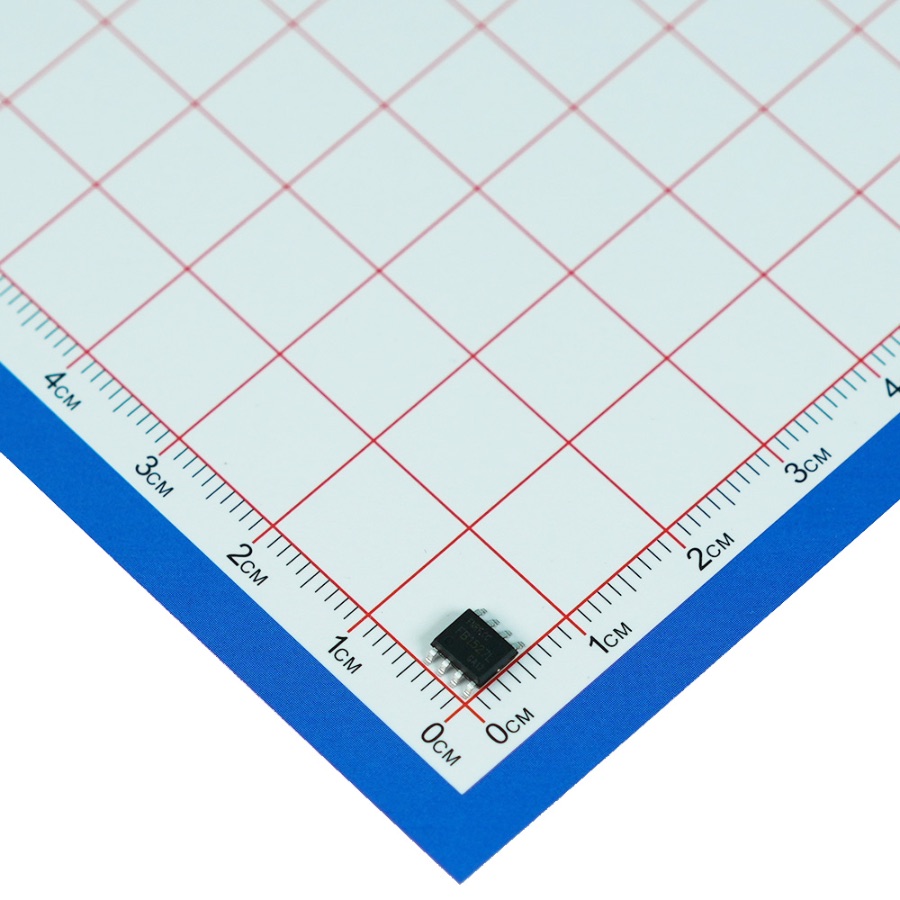

LR690P 是一款覆盖 300-440MHz 的抗干扰 ASK/OOK 接收芯片，支持 4kbps 与 19kbps 两档速率，适合电机、继电器或开关电源等干扰环境中的遥控接收端。
DAT 输出的是解调后的基带脉冲，不是 UART 或已解析键值；地址学习、按键解码和控制输出由后级解码芯片或 MCU 完成。
适用场景
无线呼叫器
门铃、呼叫器和短指令触发。
智能卫浴
卫浴面板和小家电遥控控制。
遥控开关
墙壁开关、面板和低速开关控制。
遥控灯具
照明控制与按键触发。
电动晾衣架
升降、互锁和按键控制。
小家电遥控
风扇、家电和简单控制器遥控。
核心特点
抗干扰接收定位
适合智能家电及存在电机、继电器噪声的接收端。
两档速率控制
SC 低电平为 4kbps，高电平为 19kbps。
低休眠功耗
SHUT 高电平进入休眠，规格值 0.01uA。
高灵敏度
1kbps 条件典型 -116dBm，实际链路取决于天线与整机环境。
技术参数
| 参数 | 数值 | 单位 | 条件/说明 |
|---|---|---|---|
| 频率范围 | 300-440 | MHz | ASK/OOK 接收应用。 |
| 接收灵敏度 | -116 | dBm | 1kbps 条件。 |
| 工作电压 | 2.0-5.5 | V | VDD 与 GND 之间。 |
| 工作电流 | 4.7@315MHz；5.5@433.92MHz | mA | 典型值。 |
| 休眠功耗 | 0.01 | uA | SHUT 休眠状态。 |
| 启动时间 | 2 | ms | 从休眠到工作。 |
| 数据速率 | 4 / 19 | kbps | 由 SC 引脚控制。 |
| 调制方式 | ASK/OOK | - | DAT 解调输出。 |
| ESD 等级 | 8 最大 | kV | 规格书参数。 |

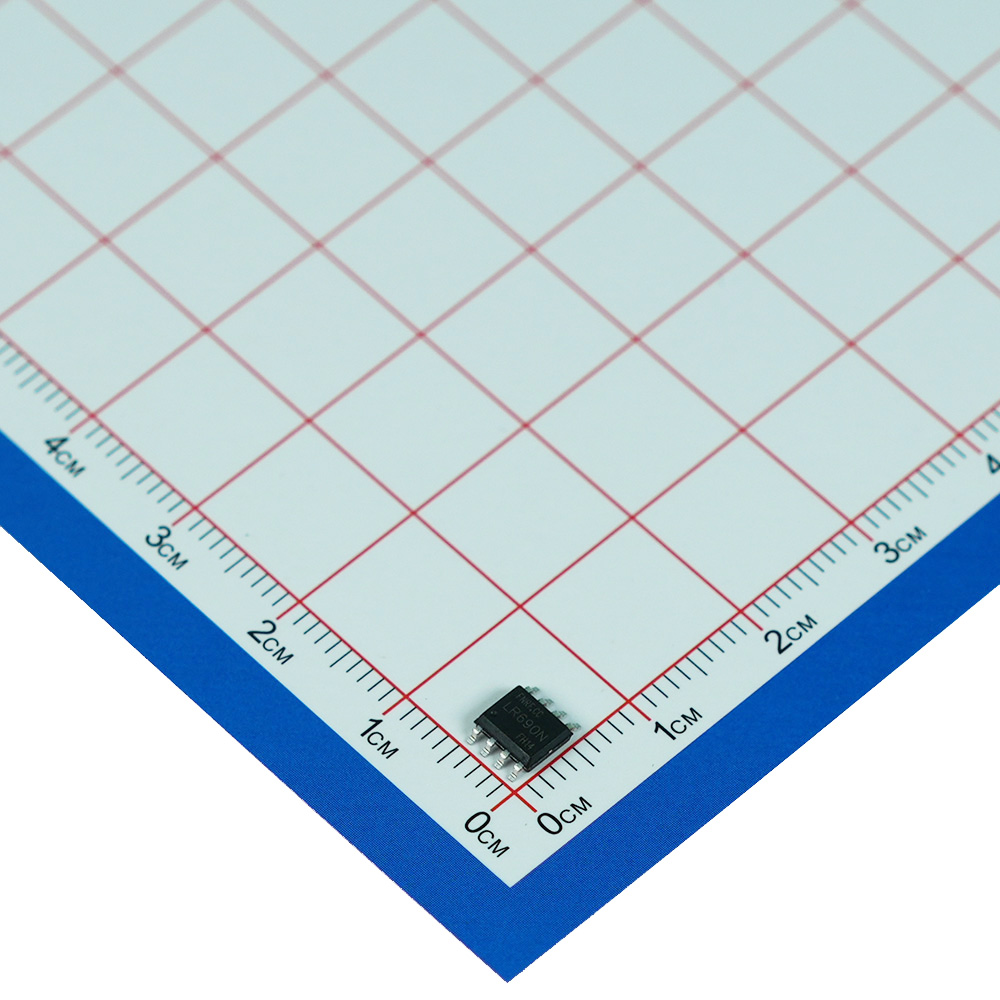

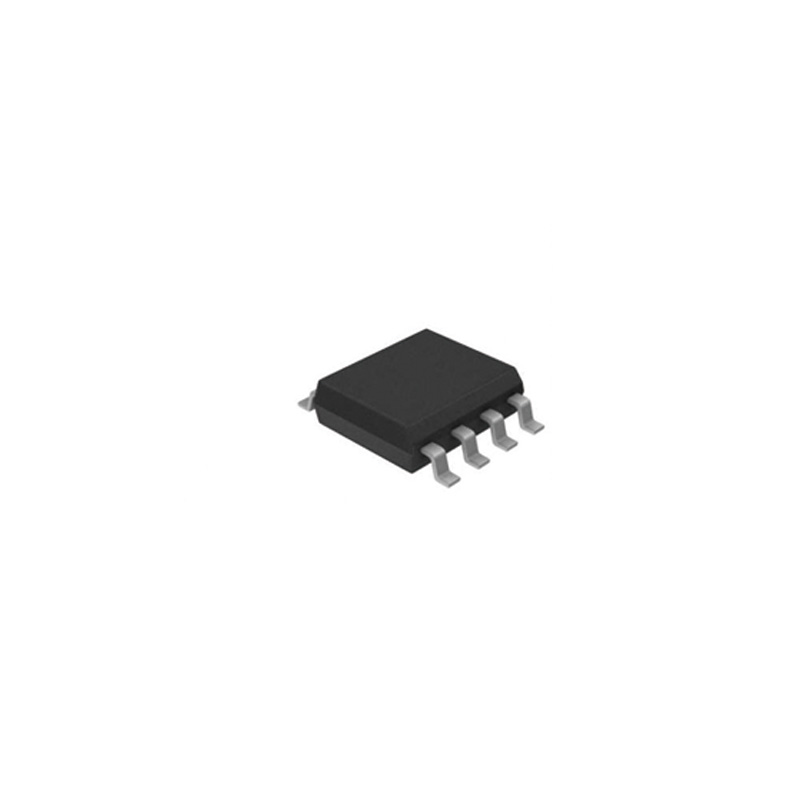

| 封装 | SOP-8 | - | 表贴封装。 |
数字参数来自对应已交付规格书；频段版本、天线、供电、外壳和现场环境会影响最终整机表现。

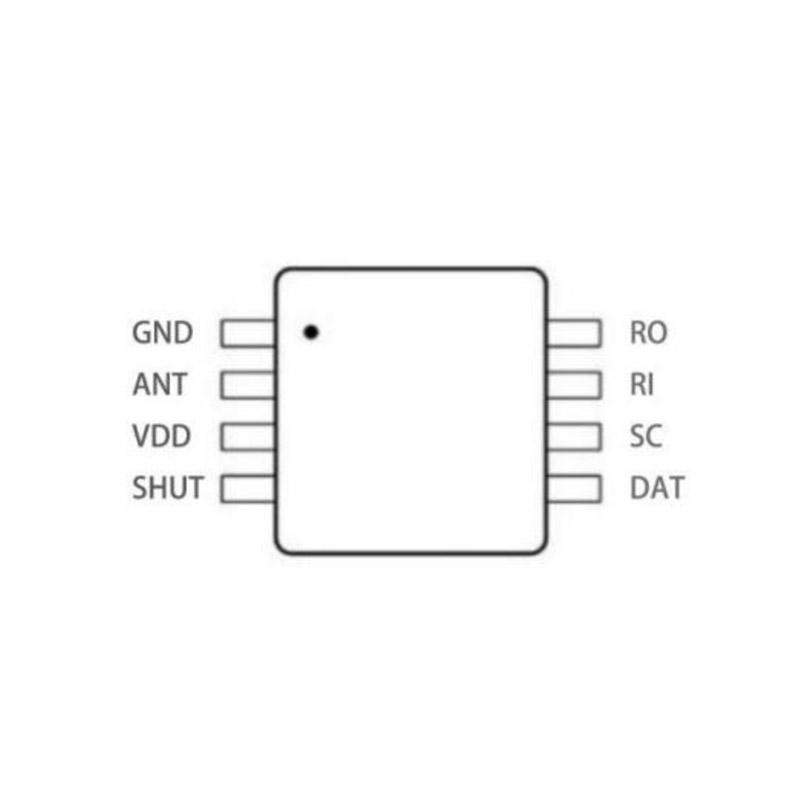

引脚定义与硬件连接
| 引脚 | 类型 | 功能 | 说明 |
|---|---|---|---|
| GND | 电源 | 电源负 | 系统地。 |
| ANT | RF 输入 | 天线输入 | 连接天线或匹配网络。 |
| VDD | 电源 | 电源正 | 2.0-5.5V。 |
| SHUT | 输入 | 工作/休眠控制 | 低电平工作；高电平休眠。 |
| DAT | 输出 | 解调数据 | CMOS 电平基带脉冲。 |
| SC | 输入 | 速率控制 | 低电平 4kbps；高电平 19kbps。 |
| RI | 晶振 | 晶振输入 | 外接晶振相关端。 |
| RO | 晶振 | 晶振输出 | 外接晶振相关端。 |
速率与抗干扰设置
| SC 状态 | 数据速率 | 适用方向 |
|---|---|---|
| 低电平 | 4kbps | 常见遥控编码接收。 |
| 高电平 | 19kbps | 较高速率 ASK/OOK 数据接收。 |
SC 必须与目标发射端码率匹配。抗干扰芯片定位不等于整机免受干扰，供电、RF 区净空、晶振、匹配和外壳仍需专项验证。
后续工程建议
启动时序
SHUT 唤醒后预留约 2ms，再由后级读取 DAT，避免把启动过程当成有效码。
干扰隔离
ANT、RI/RO 和匹配网络远离电机、继电器、DC-DC 与大电流回路。
速率匹配
SC 状态必须匹配发射端码率；MCU 解码阈值也应按所选速率调整。

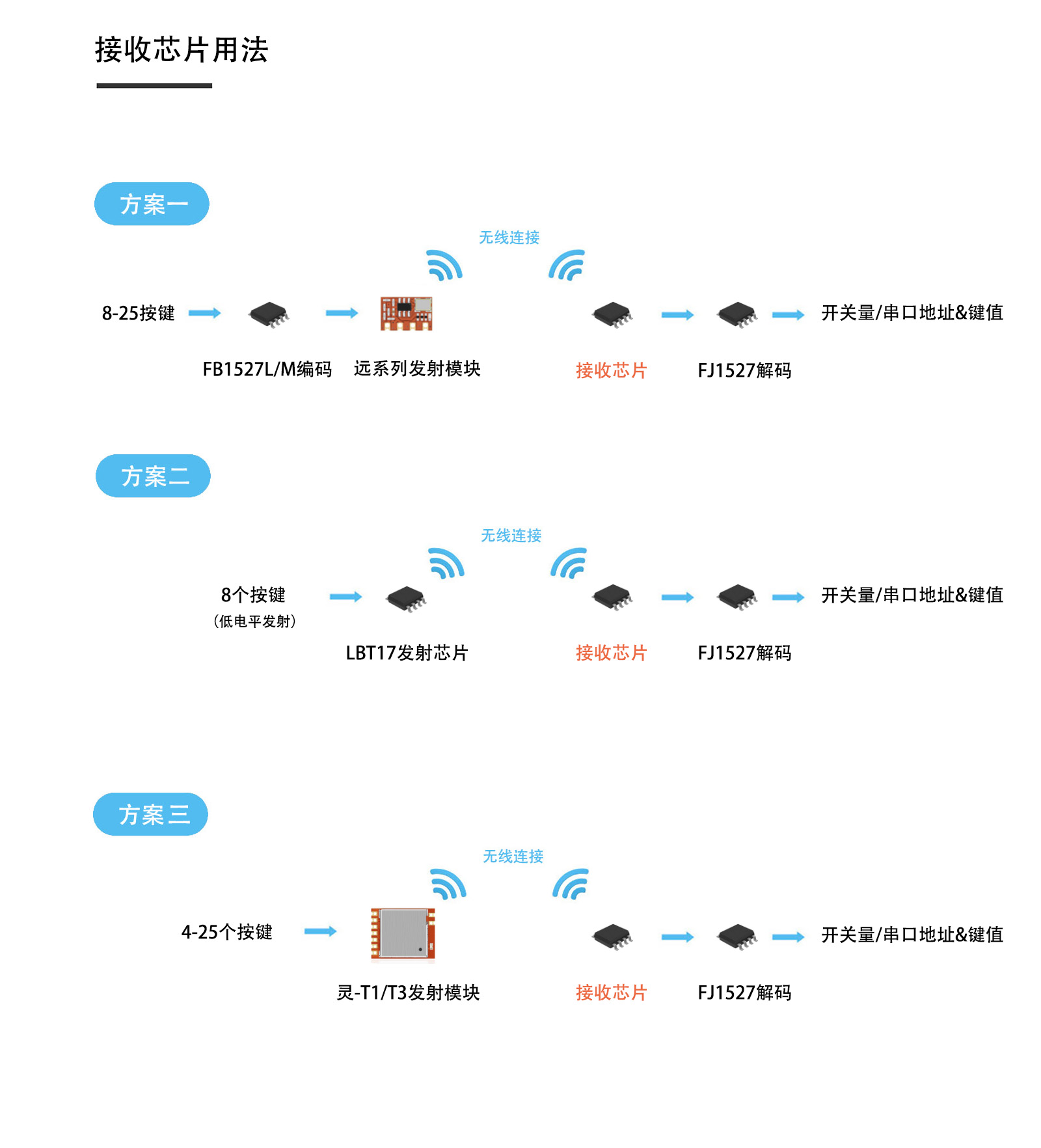

后级解码
DAT 只输出基带脉冲，推荐接 FJ1527 或由 MCU 完成协议解析。
资料下载
- LR系列接收芯片使用说明.zip
- LR690P接收芯片规格书_V1.3.pdf
相关知识文章
讲清DAT脉冲、TIM1计时、EXTI解码、两帧校验、学习码和移植调试。
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
相关选型专题
按遥控接收、低功耗接收、开关量输出、串口键值输出和接收芯片方案梳理接收端选型。
常见问题
LR690P适合遥控开关、接收控制板、学习配对类产品、遥控器、接收控制板、批量嵌入式产品。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
接收类模块通常负责射频接收和数据输出，是否能识别具体遥控协议取决于后端解码芯片或 MCU 软件。使用前需确认频率、调制方式和编码协议匹配。
同频并不代表一定兼容，还需确认输出电平、接口形式、编码协议和引脚定义。
实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
LR系列接收芯片使用说明.zip、LR690P接收芯片规格书_V1.3.pdf。页面上的“立即购买”可进入购买链接；批量、替代型号或技术问题建议通过微信咨询确认。
