产品概述

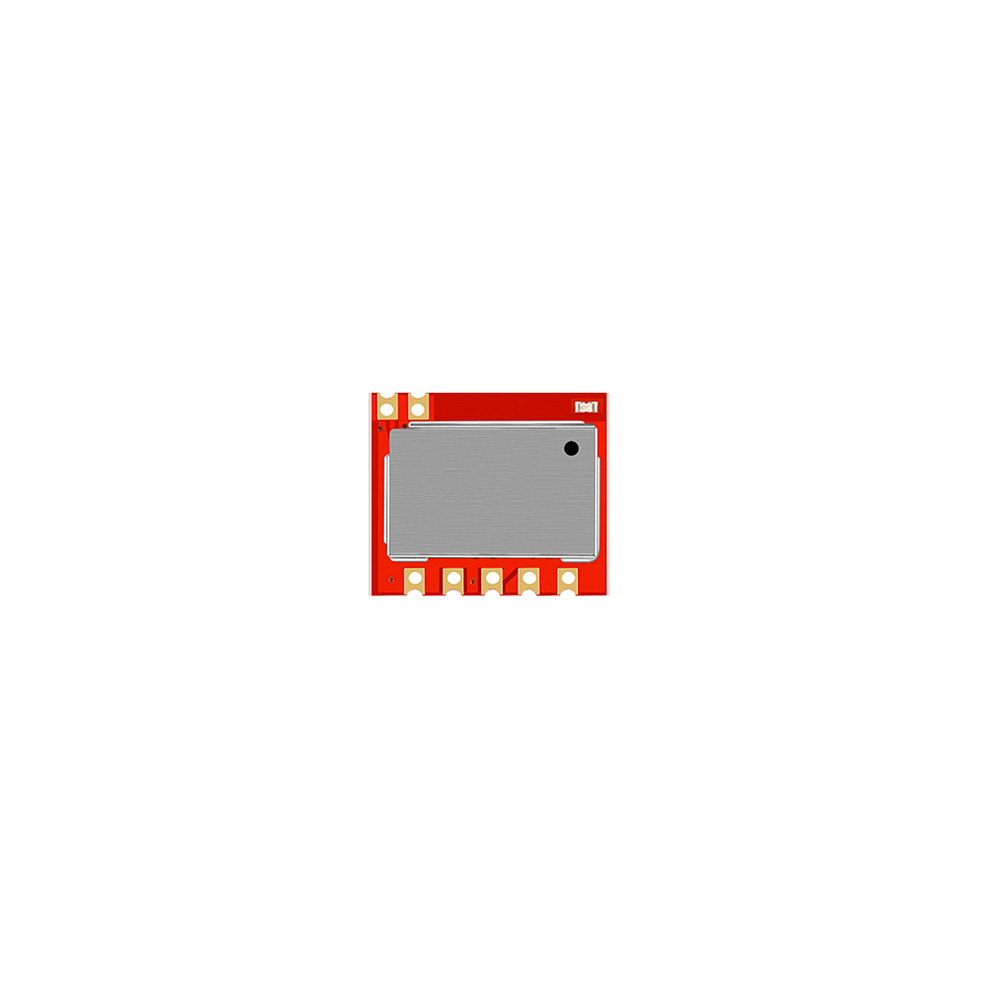

灵-T1mini 是一款 433.92MHz ASK 微型遥控发射模块，集成射频发射电路与 FB1527 数字编码功能。模块内置随机地址码，K0、K2 及两组组合键接按键到地后即可发射对应遥控码。

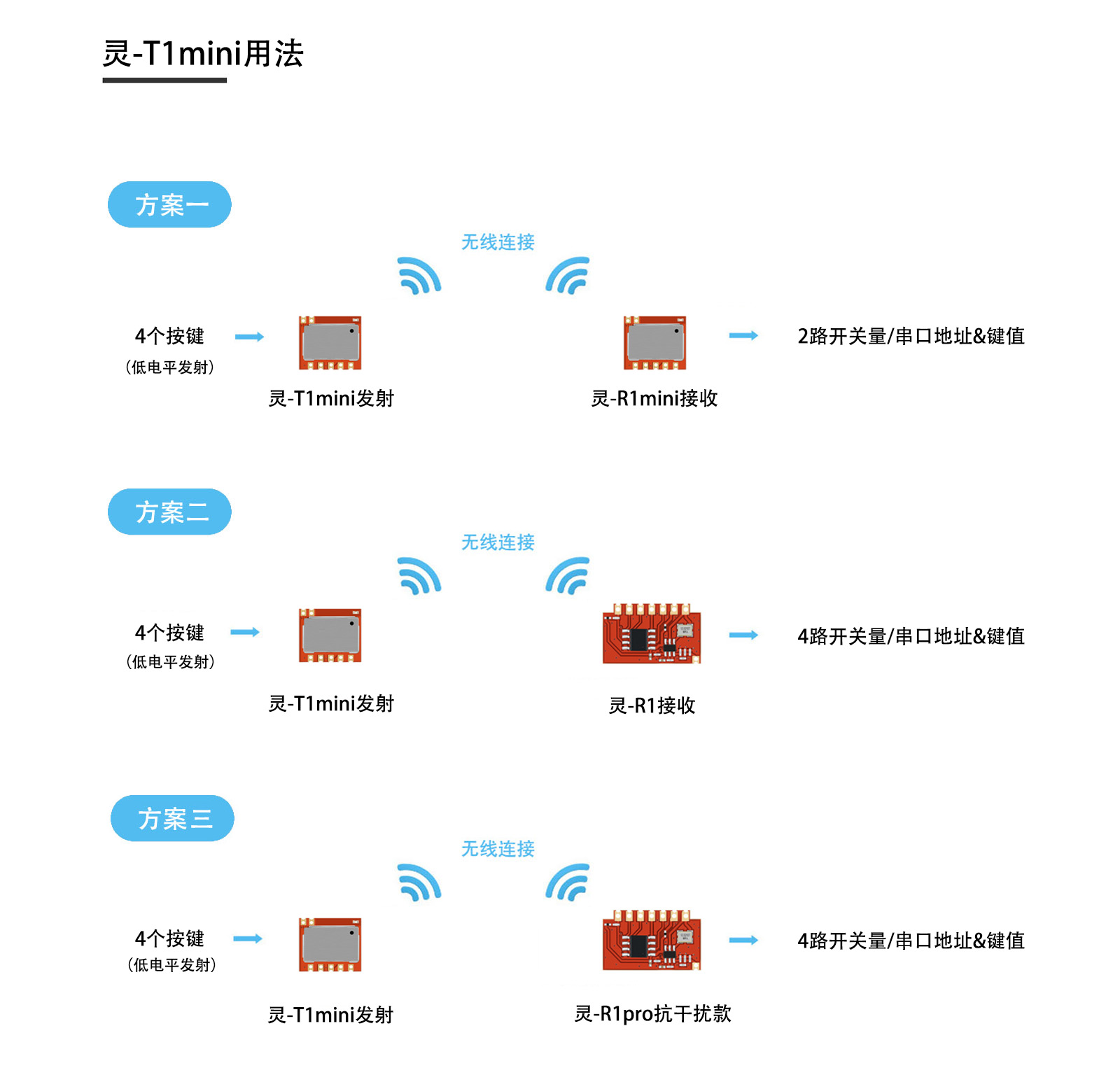

模块面向低功耗、小体积遥控终端，可与灵-R1mini、灵-R1、灵-R1pro 或其他经验证兼容的 1527 类接收端配套。开阔视距参考距离约 80m，实际结果受接收端、天线、电池内阻、外壳、安装方向及现场干扰影响。
遥控终端
门铃与呼叫按钮
适合电池供电、低频次按键触发的 433.92MHz 发射终端。
无线开关面板
K0、K2 可接两个独立按键，两组组合键可扩展另外两个键值。
灯具遥控器
用于紧凑遥控器按键板，配套接收端完成灯具开关或档位控制。
小家电遥控器
用于 2.2-3.6V 的风扇等遥控终端，量产前需验证电池压降和整机距离。
核心特点
射频与编码二合一
集成 433.92MHz ASK 发射和 FB1527 随机地址编码，不需要外置编码芯片。
四个键值
K0、K2 两个单键加 K0+K1、K1+K2 两组组合键，形成 4 个遥控键值。
电池供电设计
工作电压 2.2-3.6V，待机电流小于 1uA；发射瞬间需要保证电池压降可控。
微型模块

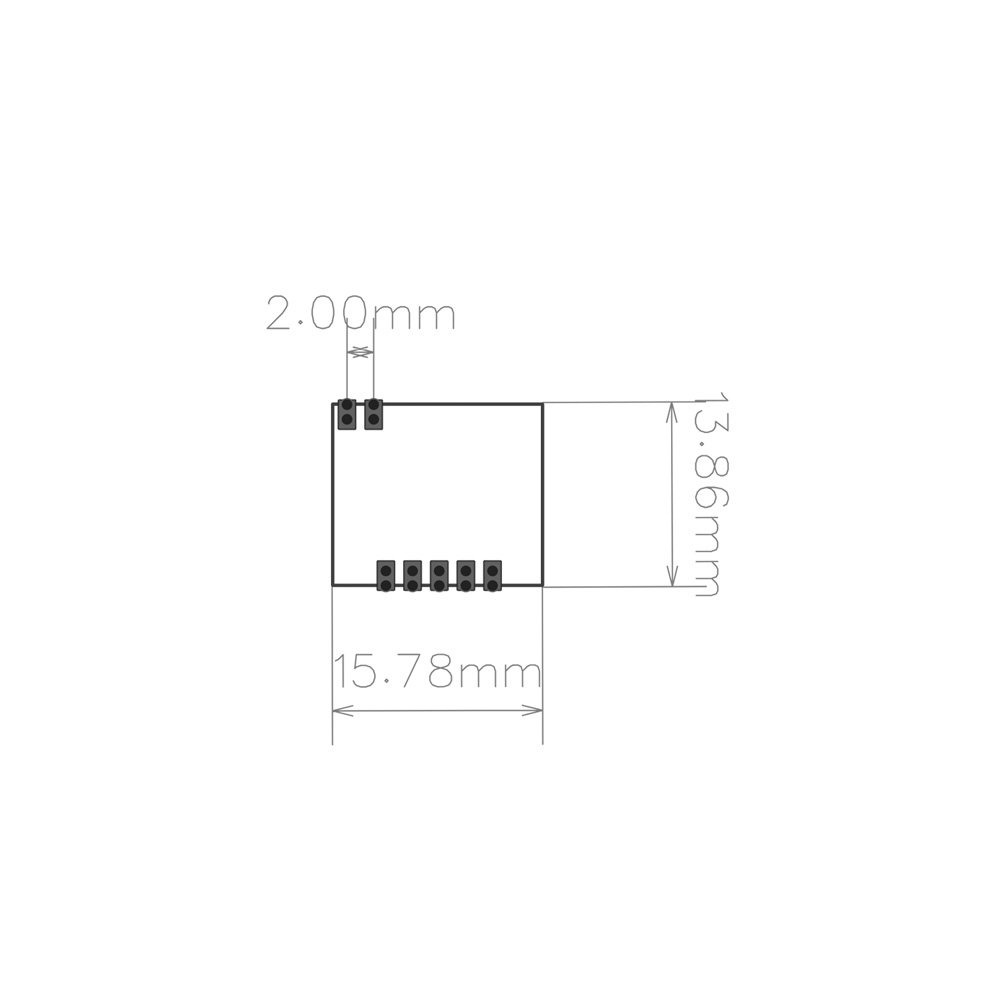

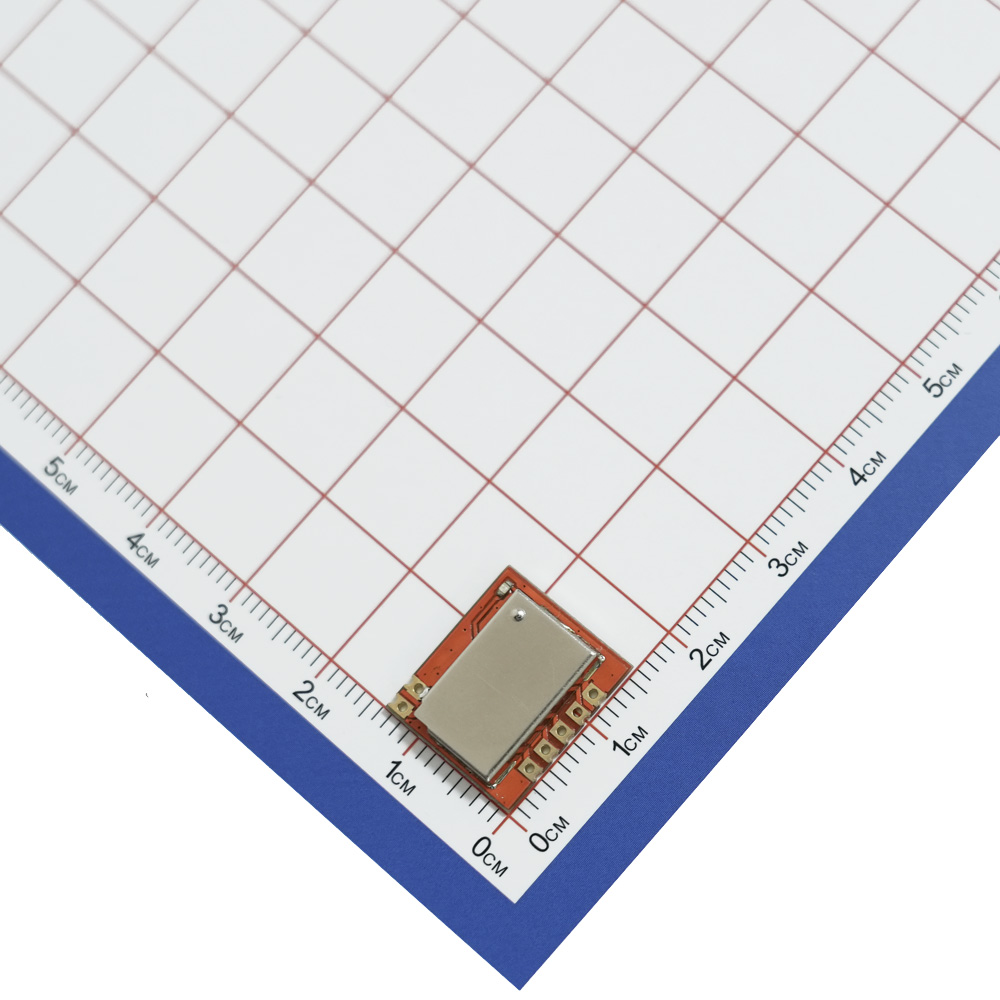

外形约 15.78×13.86×3.00mm，焊盘间距约 2.00mm，适合紧凑按键板。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 工作频率 | - | 433.92 | - | MHz | ASK 遥控发射。 |
| 工作电压 | 2.2 | 3.0 | 3.6 | V | VCC 与 GND 之间。 |
| 发射电流 | - | 10 | - | mA | VCC=3V，POUT=10dBm。 |
| 待机电流 | - | - | 1 | uA | 无按键触发。 |
| 发射功率 | - | 10 | - | dBm | VCC=3V，典型值。 |
| 传输速率 | 2 | - | 10 | kbps | FB1527 编码数据。 |
| 编码格式 | - | FB1527 | - | - | 随机地址码。 |
| 支持键值 | - | 4 | - | 个 | K0、K2 及两组组合键。 |
| 参考距离 | - | 80 | - | m | 开阔视距参考值，需整机验证。 |
| 外形尺寸 | - | 15.78× | - | mm | 长×宽×厚，含屏蔽罩。 |
| 工作温度 | -20 | - | 70 | °C | 整机应用需实测确认。 |
| 天线接口 | - | 50 | - | Ω | A 引脚，推荐匹配 433.92MHz 天线。 |
手机端可在表格区域左右滑动，查看最大值、单位和条件。
约 80m 为开阔视距参考值，实际距离取决于接收端、天线、电池、外壳和安装环境。

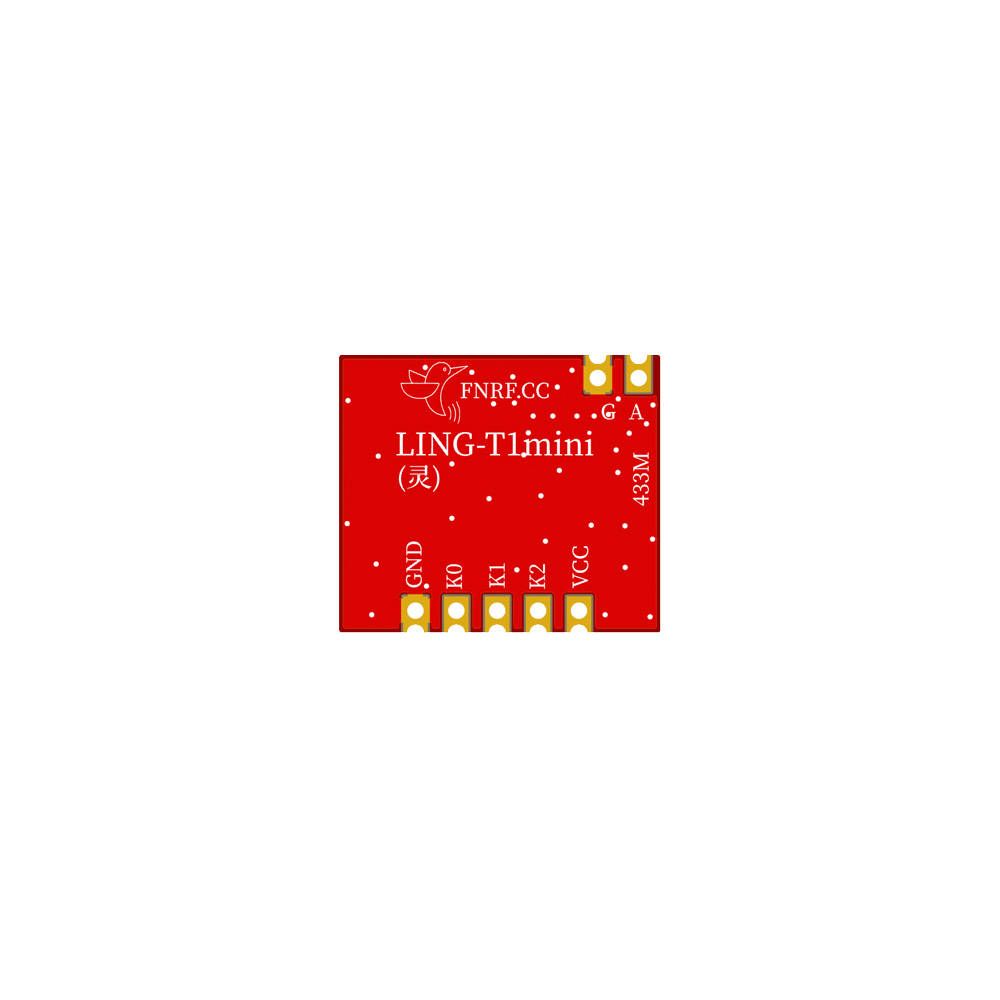

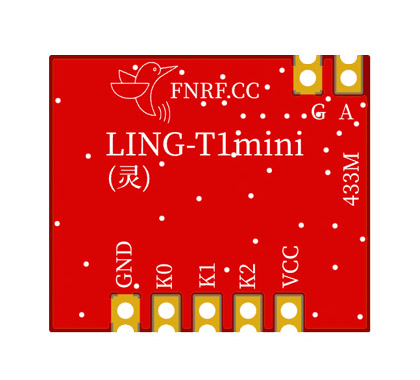

引脚定义与硬件连接
| 序号 | 引脚名称 | 类型 | 功能 | 说明 |
|---|---|---|---|---|
| 1 | VCC | 电源 | 电源正 | 2.2-3.6V，典型 3.0V。 |
| 2 | K2 | 输入 | 按键输入 | 内部上拉，低电平触发；单键键值 1。 |
| 3 | K1 | 输入 | 组合键输入 | 与 K0 或 K2 组合使用，不作为单独键值。 |
| 4 | K0 | 输入 | 按键输入 | 内部上拉，低电平触发；单键键值 4。 |
| 5 | GND | 电源 | 电源地 | 与系统地连接。 |
| 6 | G | 电源 | 电源地 | 与系统地连接。 |
| 7 | A | RF | 天线接口 | 50 Ω，连接 433.92MHz 匹配天线。 |
按键与键值映射
| 按键动作 | 发射键值 | 灵-R1mini 对应输出 | 说明 |
|---|---|---|---|
| K0 拉低 | 4 | D0 | 开关量与串口模式均可识别。 |
| K2 拉低 | 1 | D1 | 开关量与串口模式均可识别。 |
| K0+K1 同时拉低 | 8 | 串口模式输出键值 | R1mini 两路开关量模式无独立输出脚。 |
| K1+K2 同时拉低 | 2 | 串口模式输出键值 | R1mini 两路开关量模式无独立输出脚。 |
K1 只用于组合键。机械按键抖动、长线耦合和 MCU IO 切换时序都可能影响组合键识别，需在目标电路上验证。
电池、按键与天线设计
发射瞬间压降
VCC 近端放置 0.1uF 去耦，并按电池与负载配置 4.7-22uF 储能；纽扣电池需验证内阻、低温和放电后期。
按键输入
K0-K2 线不宜过长，外露按键结合 ESD、上拉和抗干扰设计；组合键应保证足够接近的低电平时序。
天线净空
A 引脚至天线走线短、直并按 50ohm 处理；远离电池、金属、屏蔽罩和大电流回路。
生产测试
固定接收端、距离、方向和供电状态，重复验证全部四个键值，并记录地址码、频率与电流。
资料下载
- LING-T1mini FCC证书.pdf
- 灵-T1MINI封装.pcbdoc
- 灵-T1mini遥控发射模块规格书_V1.1.pdf
相关知识文章
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
从发射端电池、接收端纹波、去耦和地线回路排查供电问题。
相关选型专题
面向无线遥控、门铃、安防报警、智能家居、小家电和传感器上报场景，按发射、接收、收发、低功耗和天线配套筛选型号。
面向遥控器、无线开关、传感器上报和小家电遥控，整理发射模块、发射芯片、编码方式、功耗和天线选型。
常见问题
灵-T1mini适合手持遥控器、低功耗按键发射端。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
需结合供电（2.2-3.6V）确认。在电压和 IO 电平满足规格书要求时，DATA 输入可由 MCU GPIO 或编码芯片驱动。
需先核对频率 433M。还要确认编码协议、速率、电平时序和接收端输出逻辑，建议以联调测试为准。
页面或规格书中的距离参数可作为指定条件下的参考值。实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
