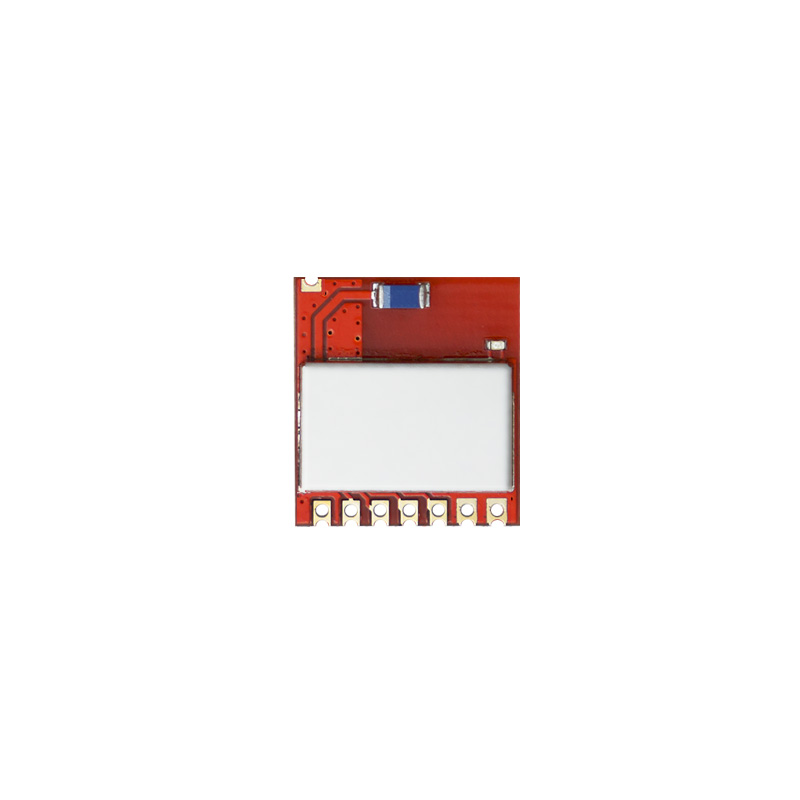

产品概述
灵-TR7mini-T 是灵-TR7mini 的带陶瓷天线低电流版本，支持开关量收发和对码。。模块适合开关量遥控、状态控制和小型设备的无线控制链路。
灵-TR7mini-T 的遥控距离和稳定性与供电、外壳、天线方向、安装高度和现场干扰有关，距离参数应以整机实测为准。
适用场景
无线呼叫器
适合低速控制指令、状态数据和远距离呼叫链路。
传感器数据采集
适合传感器、仪表和采集终端的数据上传或状态回传。
智能卫浴
适合智能设备之间的无线控制、状态反馈和小数据量通信。

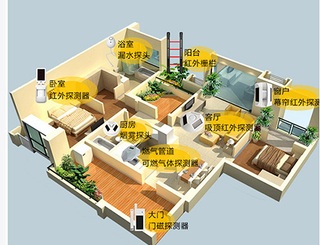

全屋安防
适合安防控制、状态采集和设备间低速连接。
AGV 机器人
适合移动设备、控制器和低速状态数据链路。
机器人控制
适合对速率要求不高、对连接距离有要求的控制或回传场景。
核心特点
微型遥控收发
适合开关量控制、对码遥控和小型设备无线控制。
对码与输出模式
支持按规格书进行对码、输出模式和工作模式配置，便于不同控制逻辑接入。
2.4GHz GFSK
工作在 2.4GHz 频段，适合智能家居、智能家电和遥控控制类应用。
低压供电
适合电池或低压 MCU 系统，供电和 IO 电平需按规格书确认。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 工作电压 | 2.2 | 3.0 | 3.6 | V | VCC 与 G 之间。 |
| 工作频段 | 2401 | 2483 | 2528 | MHz | 默认 2483MHz。 |
| 调制方式 | - | GFSK | - | - | 2.4GHz 无线链路。 |
| 参考距离 | - | 50 | - | m | 开阔视距参考值，实际距离需整机验证。 |
| 接收灵敏度 | - | -88 | - | dBm | 典型值。 |
| 发射端工作电流 | - | 10.8 | - | mA | POUT=0dBm。 |
| 发射端不发射电流 | - | 6 | - | uA | 发射端待机状态。 |
| 接收电流 | - | 7.2 | - | mA | 常规接收版本，可定制 1mA、0.1mA 版本。 |
| 对码容量 | - | 32 | - | 组 | 最多保存 32 组发射 ID，断电不丢失。 |
| D1-D3 输出电流 | - | - | 15 | mA | 接收模式下开关量输出。 |
| 天线形式 | - | 陶瓷天线 | - | - | 模块自带。 |

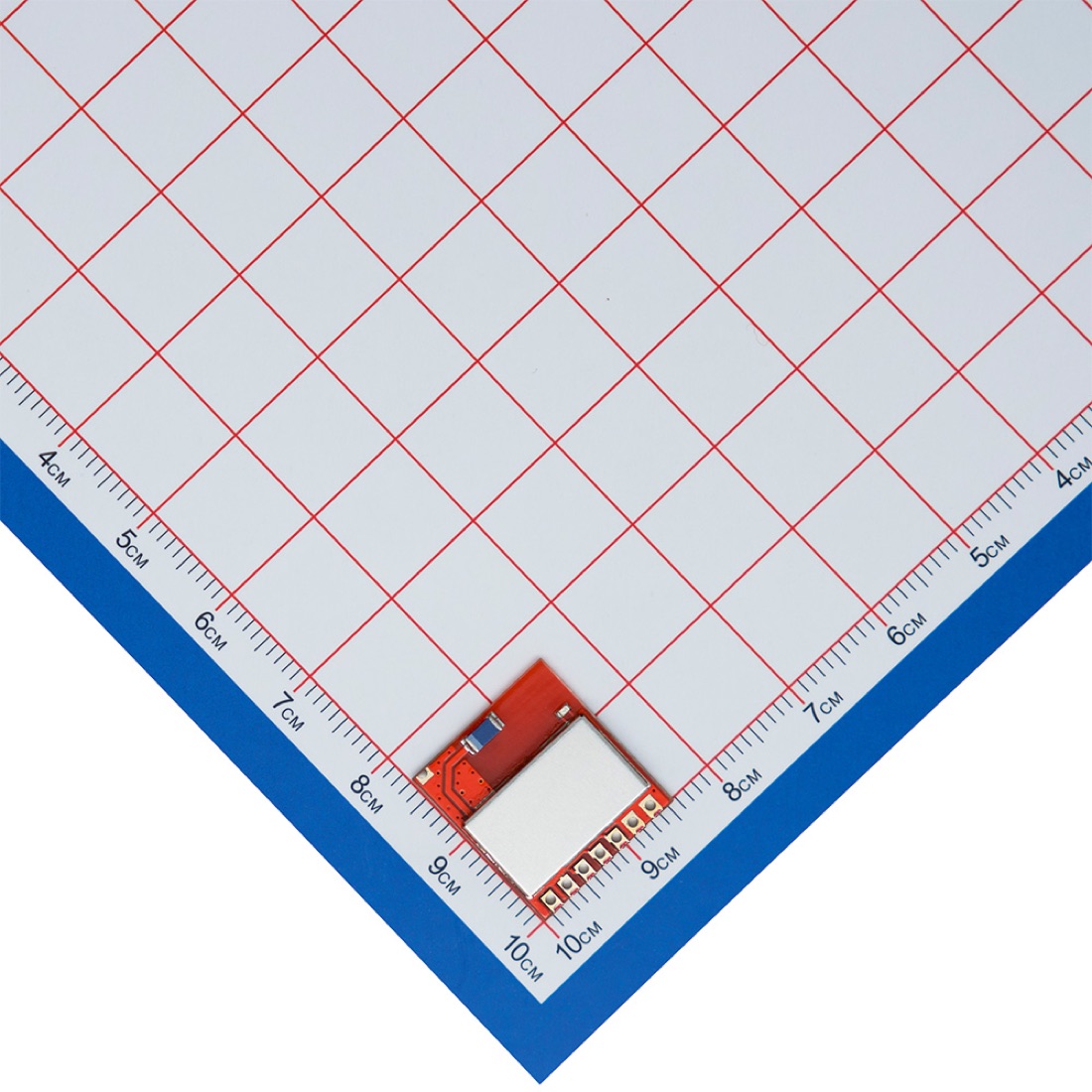

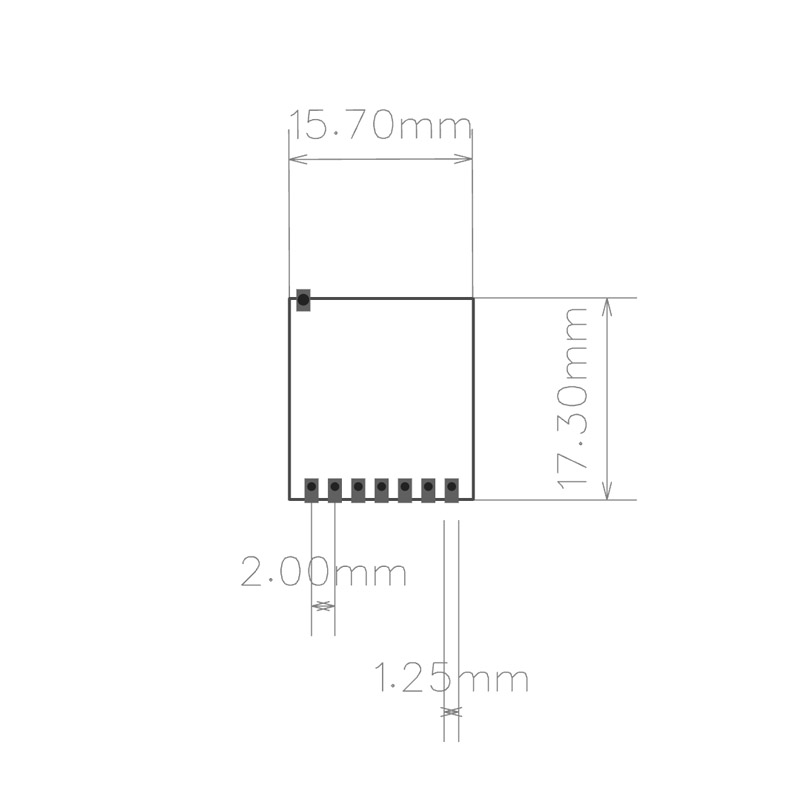

| 外形尺寸 | - | 15.70 x 17.30 | - | mm | 不含工艺公差。 |
| 焊盘间距 | - | 2.00 | - | mm | 以尺寸图为准。 |
对码容量、输出方式、功耗模式和通信距离应以对应版本规格书及整机测试为准。

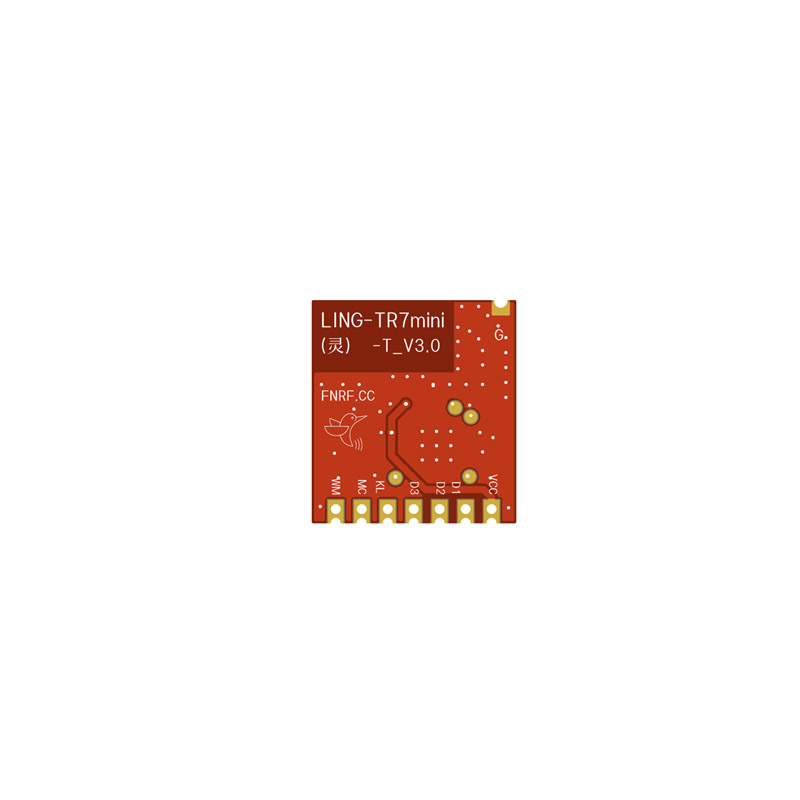

引脚定义与硬件连接
| 引脚 | 名称 | 说明 |
|---|---|---|
| 1 | VCC | 电源；2.2-3.6 V，典型 3.0 V |
| 2 | D1-D3 | 开关量输入/输出；发射模式低电平触发；接收模式最大输出 15mA |
| 3 | KL | 对码；对地快速双击进入对码 |
| 4 | MC | 输出模式；悬空点动，1 翻转 |
| 5 | WM | 工作模式；悬空发射，1 接收 |
| 6 | G | 地 |
D 路 IO、模式脚和对码脚接线应结合发射/接收角色确认，避免模式脚悬空状态与预期不一致。
对码、工作模式与输出模式
| 项目 | 说明 | 工程提示 |
|---|---|---|
| 对码 | 按规格书使用 KL 或对应对码脚进入对码流程。 | 量产前应验证掉电保持、清码和重复对码行为。 |
| 工作模式 | 通过 WM 或相关模式脚区分发射、接收或透传模式。 | 模式脚建议明确上拉/下拉，不建议依赖不确定状态。 |
| 输出模式 | 按 MO/MC 或相关脚位选择点动、翻转等输出逻辑。 | 涉及安全动作时应增加二次确认、超时和冗余保护。 |
电源与电平设计建议
- 按规格书供电范围设计，推荐在模块 VCC/GND 近端放置去耦电容。
- 发射瞬间电流会使电源产生压降，调试距离或丢包问题时建议在模块管脚附近测量波形。
- VCC/GND 走线应短、宽、近，避免与继电器、电机、背光或 DC-DC 大电流路径共用细长走线。
- 主控 IO 电平应与模块供电匹配，5V 串口需确认兼容性。
PCB 布局与天线安装建议
PCB 布局
- 模块和天线区域应远离 DC-DC 电感、继电器、马达和高压开关节点。
- 电源回路和地回流要短，避免大电流负载回流穿过模块地。
- UART、模式控制线尽量短，必要时预留串联电阻或测试点。
天线与结构
- 按目标频段选择匹配天线，避免被金属、电池、屏蔽罩或线束遮挡。
- 天线方向、外壳材料、安装高度和周围金属会影响通信距离。
- 量产前应在真实外壳、安装方向和目标距离下验证通信效果。
抗干扰与整机 EMC 注意事项
- 将模块与天线远离大电流线束、继电器触点、马达、压缩机、蜂鸣器和 DC-DC 噪声源。
- 感性负载应按整机 EMC 要求配置续流、吸收、隔离和地回流路径。
- 如果负载动作瞬间通信异常，应分别测试空载、负载动作、外壳装配和实际安装状态。
开发资料与例程提示

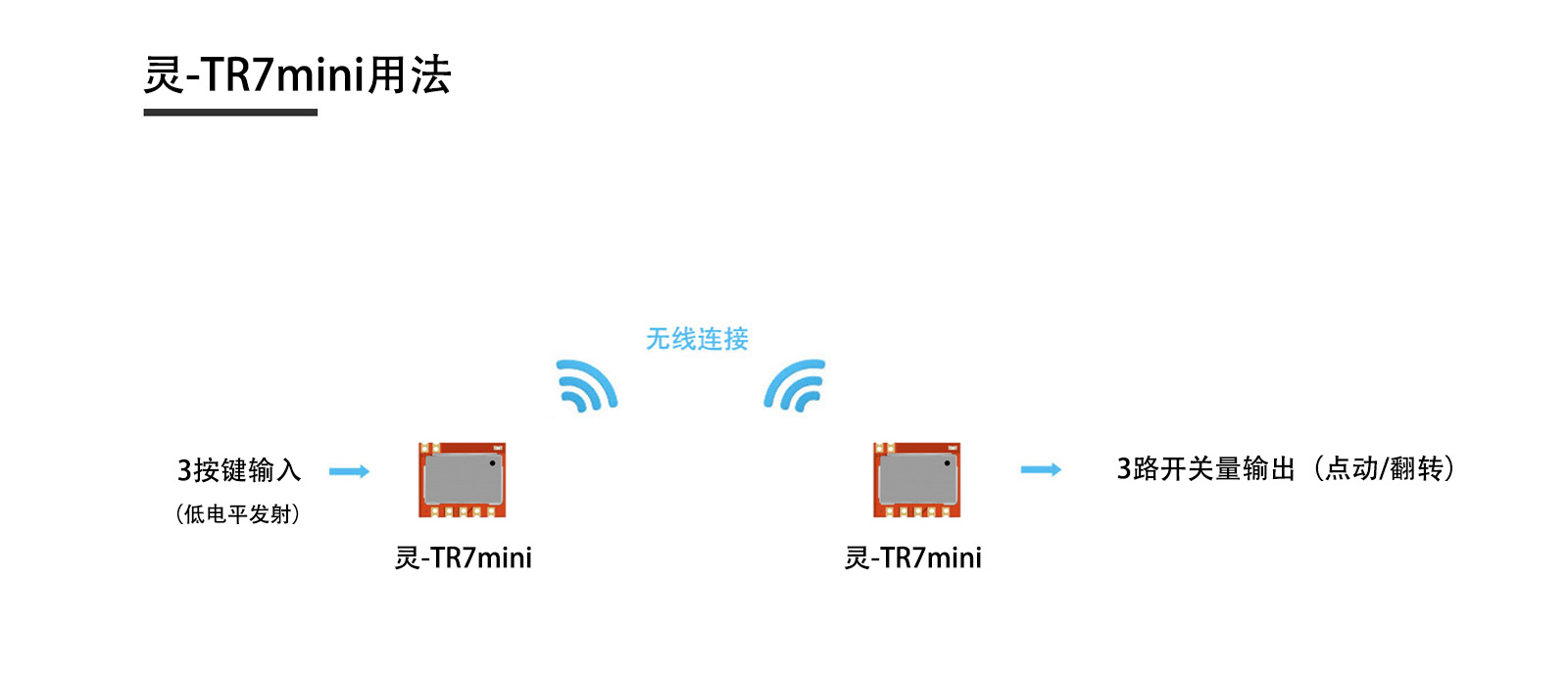

开发时建议先用默认接线、近距离、稳定供电完成发射与接收验证，再进入对码、输出模式、外壳装配和距离测试。
调试重点
重点确认供电、电平、D 路 IO、工作模式、输出模式和对码流程。
软件接入
灵-TR7mini-T 更适合作为微型开关量遥控应用参考，软件接入应围绕 D1-D3、MC、WM 和对码流程进行验证。
遥控控制类应用涉及安全动作时，应增加超时、确认、互锁或冗余保护。
资料下载
- 灵-TR7mini-T封装.pcbdoc
- 灵-TR7mini-T微型遥控模块规格书_V1.2.pdf
