产品概述

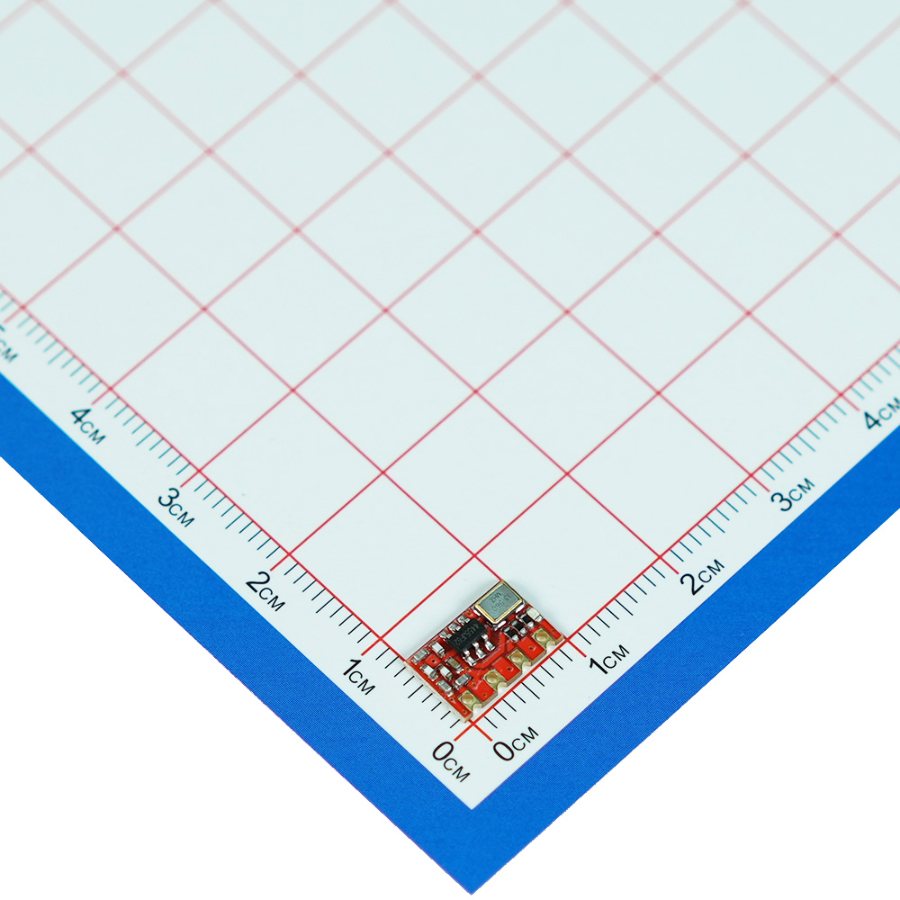

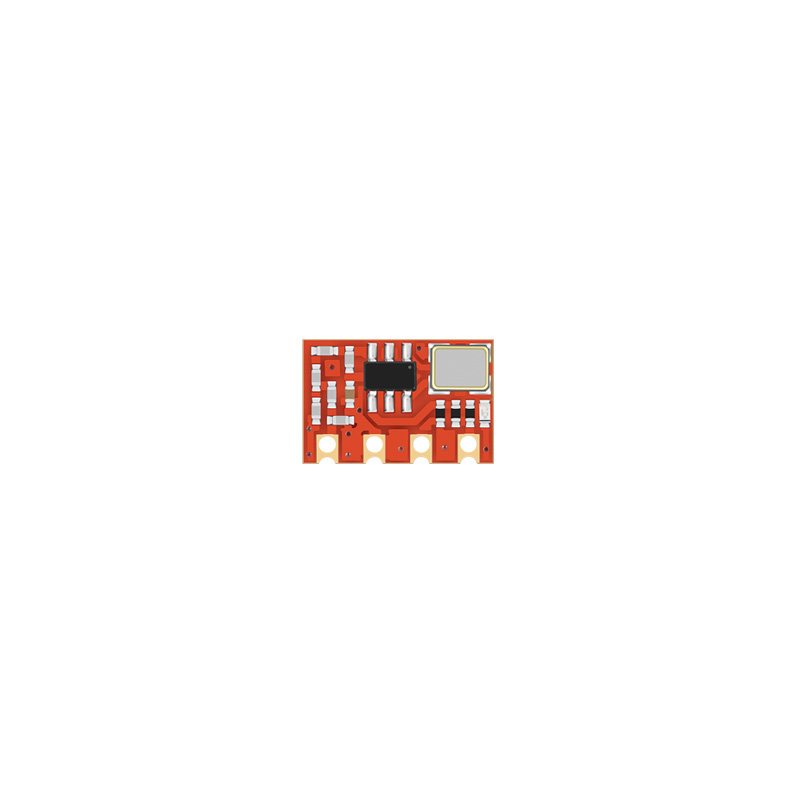

远-T1L 是一款面向低功耗遥控发射应用的 ASK/OOK 发射模块，适用于 315MHz 或 433.92MHz 频点产品。模块采用小型贴片封装，典型应用电压为 3.0V，适合纽扣电池、干电池或其他低功耗遥控终端。

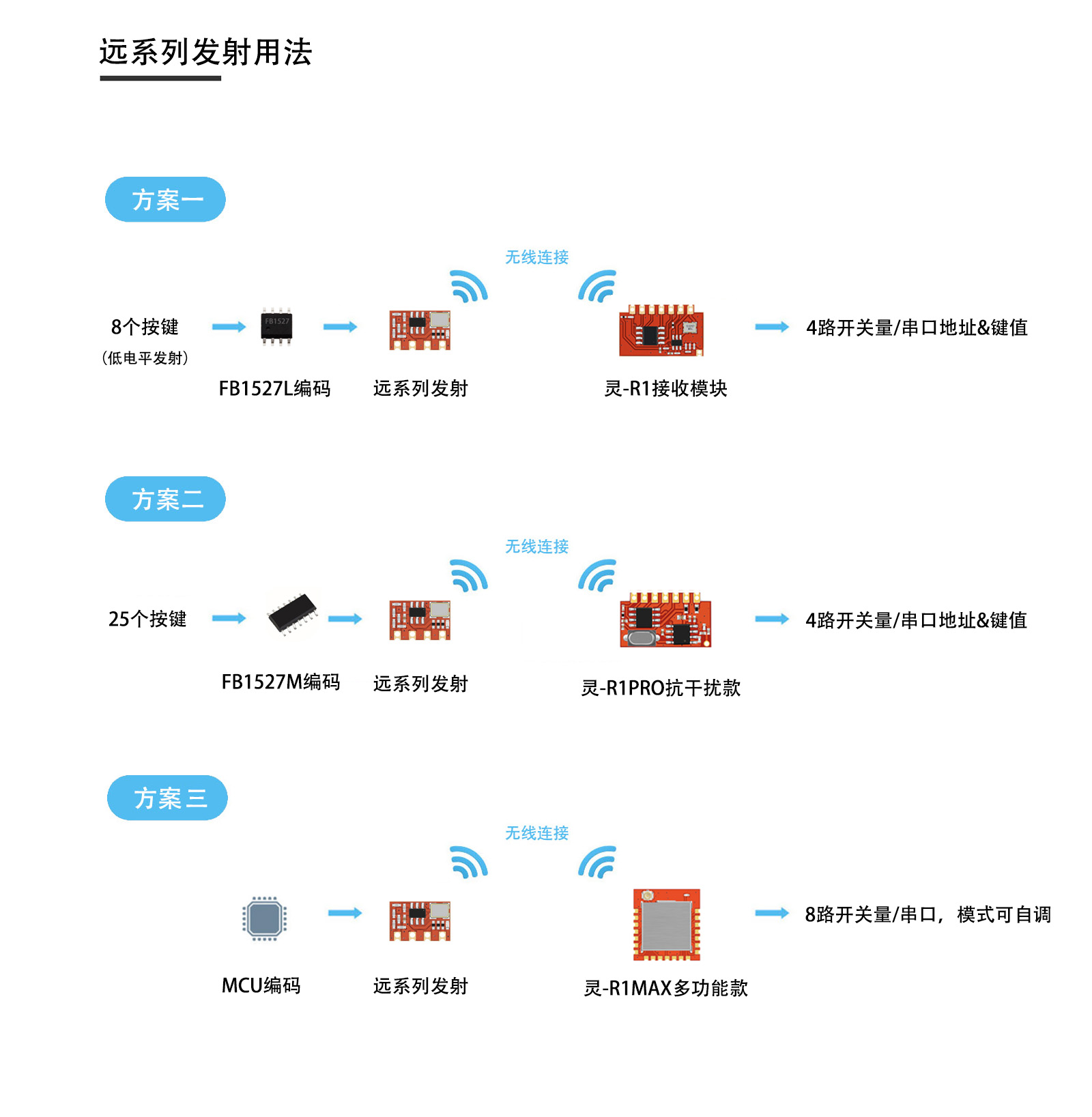

模块通过 DAT 引脚接收外部编码 IC 或 MCU 输出的发射控制数据，并按输入脉冲进行 ASK/OOK 发射。DAT 为发射数据输入端，不属于 UART 串口接口。实际遥控距离与供电、天线、外壳结构、安装方向、接收端性能和现场干扰环境有关。
适用场景
无线门铃/遥控按键
适合门铃按钮、遥控器按键、呼叫器等短指令触发场景。

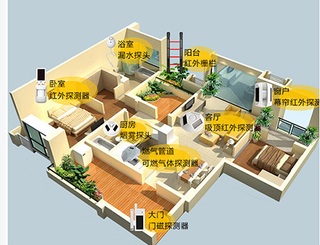

安防与门磁触发
适合门磁、红外探测、报警主机等安防节点的无线触发或接收。
智能卫浴控制
适合智能马桶、卫浴面板、厨卫电器等小家电控制板集成。

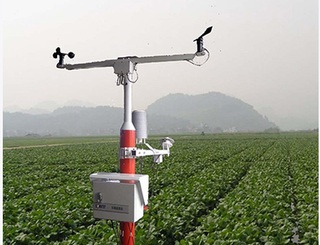

传感器状态上报
适合温湿度、开关量、低速状态量等传感器数据上报。

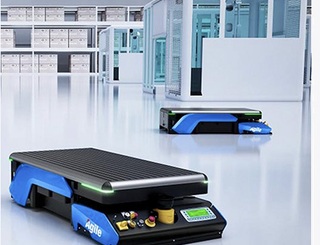

移动设备遥控
适合 AGV、移动设备、电动工具等需要无线控制或状态反馈的设备。
智能家居终端
适合扫地机、主控板、解码 IC 或编码 IC 集成的家居终端。
核心特点
315MHz / 433.92MHz
315MHz / 433.92MHz 可选。
ASK/OOK 调制方式
ASK/OOK 调制方式，适合遥控发射和低速无线控制应用。
工作电压范围 2.0-5.0V
工作电压范围 2.0-5.0V，典型 3.0V。
3V 供电、30% 调制占空比条件下
3V 供电、30% 调制占空比条件下，典型工作电流约 9mA。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 工作频率 | - | 315 / 433.92 | - | MHz | 下单可选。 |
| 调制方式 | - | ASK/OOK | - | - | 幅移键控/开关键控。 |
| 工作电压 | 2.0 | 3.0 | 5.0 | V | VDD 对 GND。 |
| 工作电流 | - | 9 | - | mA | 3V 供电，30% 调制占空比。 |
| 待机电流 | - | - | 0.1 | uA | 关断/待机状态参考值。 |
| 输出功率 | - | 12 | - | dBm | 3V 供电条件。 |
| 谐波抑制 | - | 40 | - | dBc | 典型规格值。 |
| 传输速率 | 0.1 | - | 9.6 | kbps | 外部编码或 MCU 数据速率。 |
| 频偏 | - | ±0.05 | - | MHz | 典型规格值。 |
| 天线阻抗 | - | 50 | - | ohm | ANT 输出端匹配阻抗。 |
| DAT 输入电平 | - | 3.0 | 5.0 | V | 数据输入端电平范围。 |
| 工作温度 | -40 | - | +85 | degC | 工作环境温度。 |

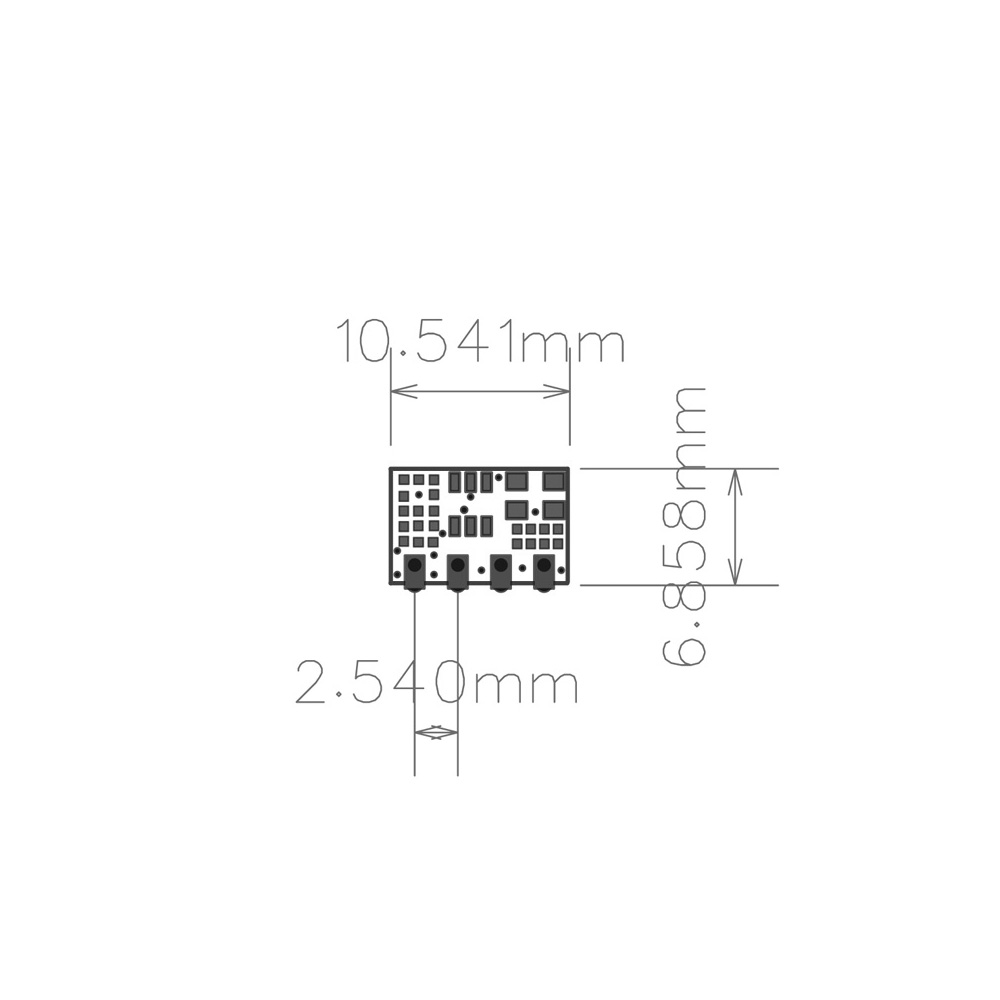

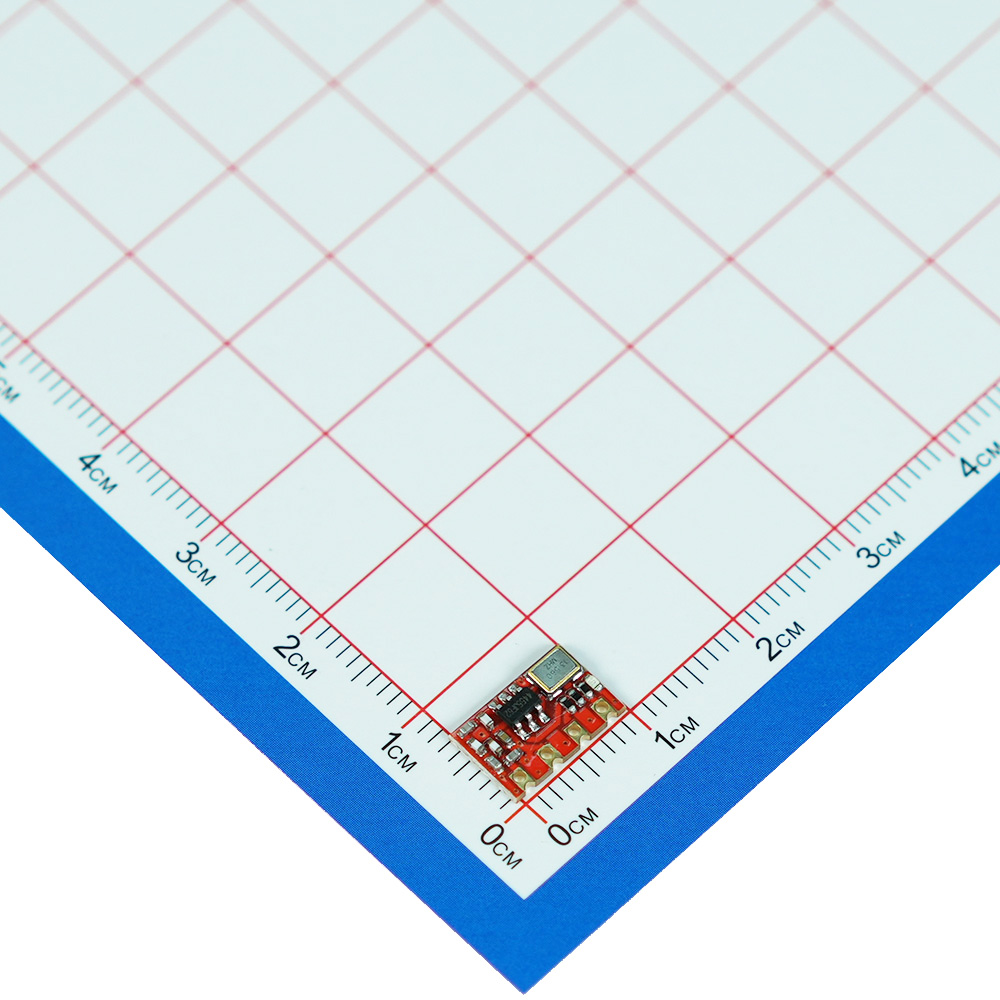

| 模块尺寸 | - | 10.54 x 6.86 x 2.0 | - | mm | 长 x 宽 x 厚。 |
以上参数来自已交付规格书或产品卡；距离、功耗、灵敏度和抗干扰表现需结合供电、天线、外壳、安装位置和现场干扰验证。
引脚定义与硬件连接

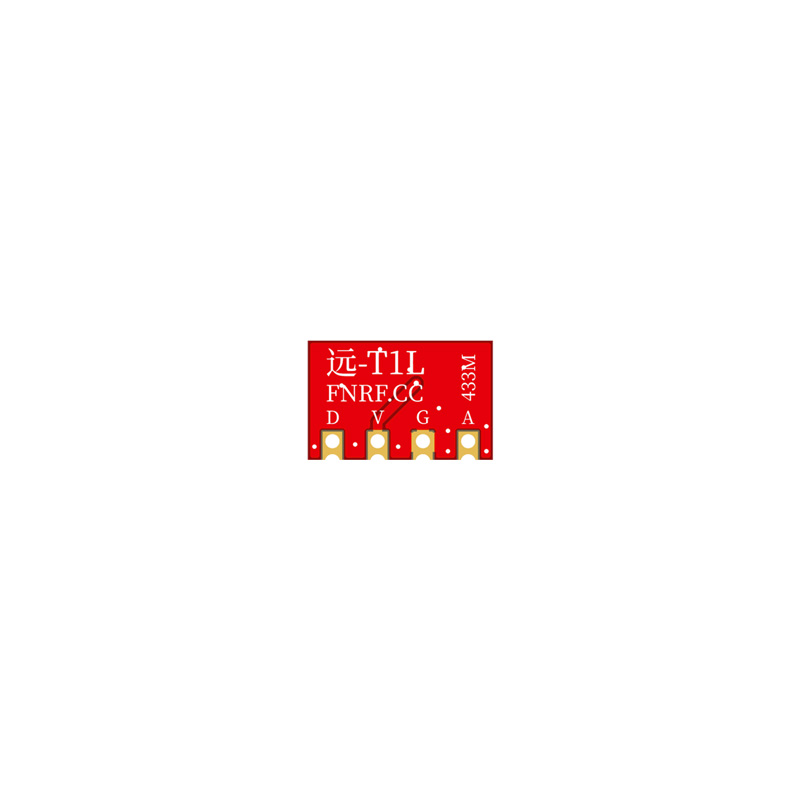

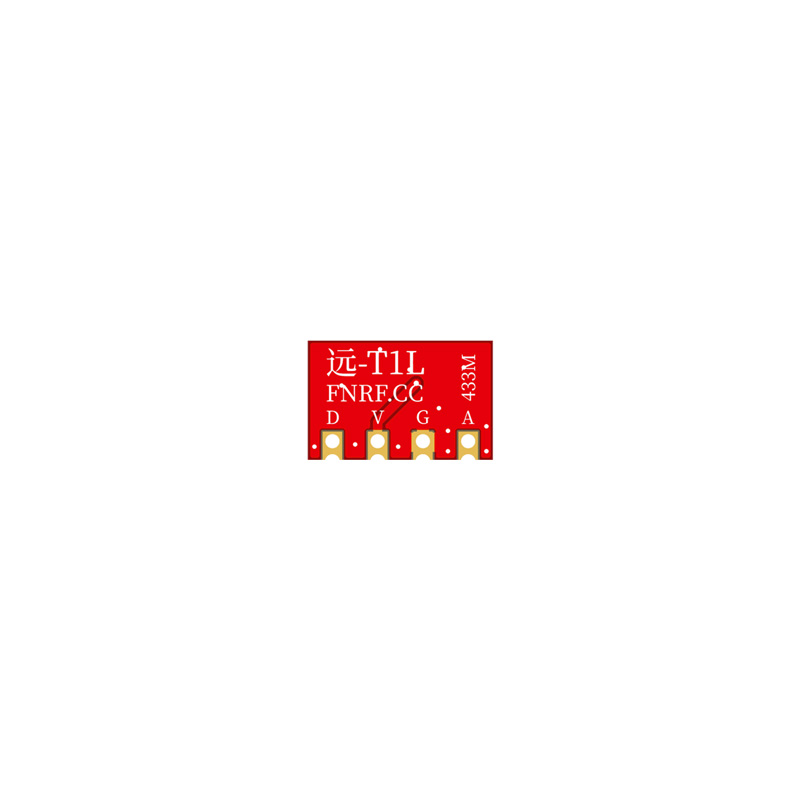

| 丝印 | 引脚名称 | 类型 | 功能 | 说明 |
|---|---|---|---|---|
| D | DAT | 输入 | 发射数据输入 | 接外部编码 IC 或 MCU 输出的 ASK/OOK 控制脉冲。 |
| V | VCC | 电源 | 电源正 | 推荐 3V 。 |
| G | GND | 电源 | 电源负 | 与编码 IC、MCU 或系统电源共地。 |
| A | ANT | RF | 天线端 | 连接 50ohm 天线或匹配网络。 |
接线前先确认供电电压、数据脚电平、共地和天线连接；DAT 为遥控脉冲数据脚，不按无线串口模块方式发送文本。
选型边界与接口说明
- DAT 输入用于 ASK/OOK 发射控制脉冲，不是 UART 串口接口。
- 编码 IC 或 MCU 输出电平必须符合规格书 DAT 输入范围，超过范围时按规格书建议串联限流电阻或做电平处理。
- 遥控类产品建议重复发送 2-3 次以上，并在接收端做重复包过滤。
- 发射功率会随供电电压、电池内阻、天线匹配和整机结构变化，不能只按空板数据判断最终距离。
电源与电平设计建议
- 模块 VCC/GND 近端建议放置 0.1uF 去耦电容，并根据负载和发射电流增加合适的储能电容。
- 发射、电机、继电器、电磁阀或 DC-DC 动作时，应在模块电源脚附近用示波器确认电压跌落和纹波。
- 数据脚与 MCU/编码 IC/解码 IC 连接时必须共地；跨板连接建议控制线长并注意 ESD。
- 5V、9V、12V 系统接入时，先确认对应型号的数据脚电平范围，不确定时不要直接连接。
PCB 布局、天线与 EMC
- ANT 端或板载天线区域应远离金属外壳、电池、大电流走线和开关电源电感。
- 天线走线尽量短而直接，按 50Ω 阻抗和实际结构评估匹配。
- 模块尽量靠近整机边缘安装，天线方向和外壳开孔会明显影响距离。
- 生产测试建议覆盖空板、装壳、低电压、负载动作和实际安装距离。
开发资料与例程提示
远-T1L 可结合蜂鸟无线客户开发参考 SDK 或 MCU_DEMO 模板进行验证。示例代码只用于说明 DAT 脉冲发送/接收、边沿计时、重复帧和异常处理思路，不等同于完整量产固件。
发射端
按接收端协议输出稳定的高低电平脉冲，确认重复次数、帧间隔和数据脚电平。
接收端
通过边沿中断或定时器记录脉宽，按 1527、2262 或自定义协议解析，并加入超时和过滤。
正式项目应以已交付规格书为准，并在目标 MCU、PCB、外壳、天线和现场环境下复测。
资料下载
- 远-T1L发射模块规格书_V1.5.pdf
- 远-T1L封装.pcbdoc
- 远系列发射模块使用方法.zip
相关知识文章
讲清DAT脉冲、TIM1计时、EXTI解码、两帧校验、学习码和移植调试。
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
相关选型专题
面向遥控器、无线开关、传感器上报和小家电遥控，整理发射模块、发射芯片、编码方式、功耗和天线选型。
面向无线遥控、门铃、安防报警、智能家居、小家电和传感器上报场景，按发射、接收、收发、低功耗和天线配套筛选型号。
常见问题
远-T1L适合纽扣电池遥控器适用、手持遥控器、低功耗按键发射端。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
在电压和 IO 电平满足规格书要求时，DATA 输入可由 MCU GPIO 或编码芯片驱动。
还要确认编码协议、速率、电平时序和接收端输出逻辑，建议以联调测试为准。
页面或规格书中的距离参数可作为指定条件下的参考值。实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
远-T1L发射模块规格书_V1.5.pdf、远-T1L封装.pcbdoc、远系列发射模块使用方法.zip。页面上的“立即购买”可进入购买链接；批量、替代型号或技术问题建议通过微信咨询确认。
