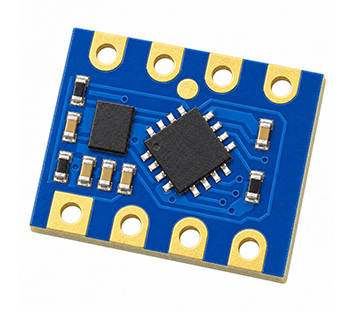

产品概述
供电 7～12 V · 参考视距 400 米
典型输出功率：18 dBm @ 9 V；26 dBm @ 12 V
参考视距需结合天线、接收端与实际环境验证。

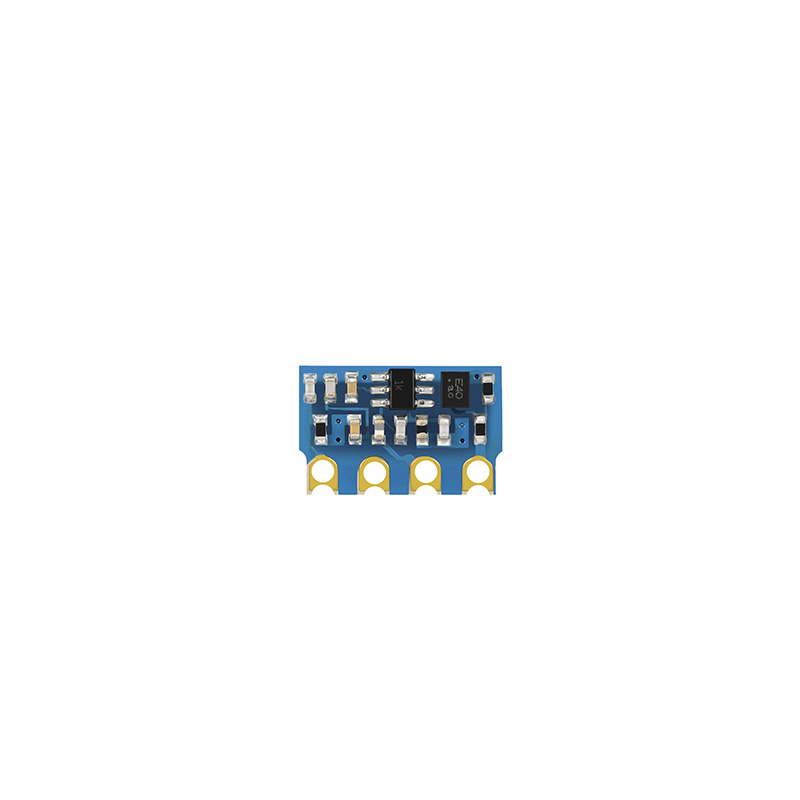

双模遥控模块是一组ASK/OOK遥控发射模块，包括远-T2L_C、远-T2_C、远-T3_C。按键可触发内置1527编码，也可通过DAT输入外部编码脉冲。

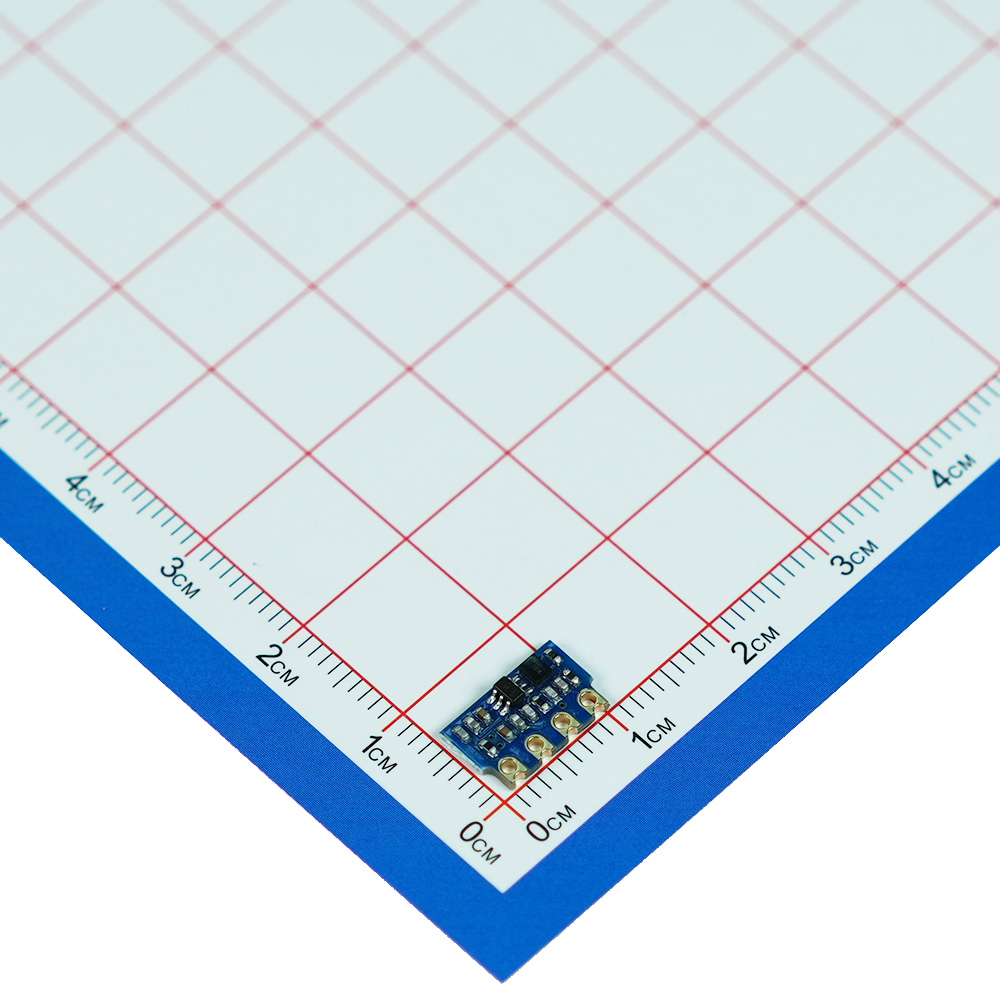

三款按供电和典型发射功率区分，外形均为11 × 9 × 2 mm。315 MHz与433.92 MHz为不同频点版本，接收端须匹配频点及编码方式。
模块负责发出遥控信号；接收、解码与灯具、电机等负载控制由接收端及后级电路完成。
适用场景
以下为应用方案示例，均需配套接收端和相应控制电路。
医疗仪器遥控
把面板按键编码发给配套接收端，仪器功能与控制逻辑由整机实现。
智能门锁遥控
作为门锁遥控方案的指令发射端，开锁逻辑与权限判断由接收控制系统完成。
遥控灯/开关
发送灯具或开关的按键指令，配套接收控制端驱动实际负载。
仪器遥控
将仪器面板的按键动作转换为遥控信号，后级按匹配的键值执行控制。
无线门铃/呼叫器
发送门铃或呼叫触发信号，接收端负责解码和提示输出。

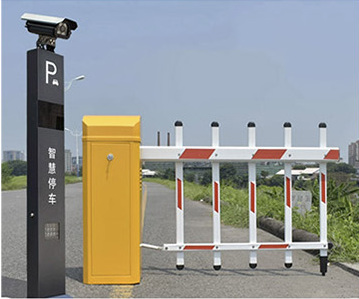

停车场遥控
用于道闸遥控器的按键指令发射，车辆检测与执行保护由道闸系统负责。
核心特点
按键触发1527编码
K0～K3高电平触发。4路按键可直接接入，配合二极管组合最多扩展至15键。
DAT接入编码脉冲
由MCU或编码器提供编码波形，发射模块将其调制发送。DAT不是UART串口。
按电源选择型号
远-T2L_C适用2.2～6.0 V；远-T2_C与远-T3_C适用7～12 V。比较功率与电流时须同时核对供电条件。
初次使用
能做什么
按键触发内置编码，或由DAT输入外部编码，发出ASK/OOK遥控信号。
不适合什么
不能直接驱动灯具或电机，也不能直接输入UART串口文本实现透传。
简单测试
先接好对应频点天线和电源，再接入简单按键或编码输入，配合匹配接收端验证。
能工作的前提
供电正确；MCU与模块共地；收发频点和解码方式匹配；未用输入脚按接线图悬空。
技术参数

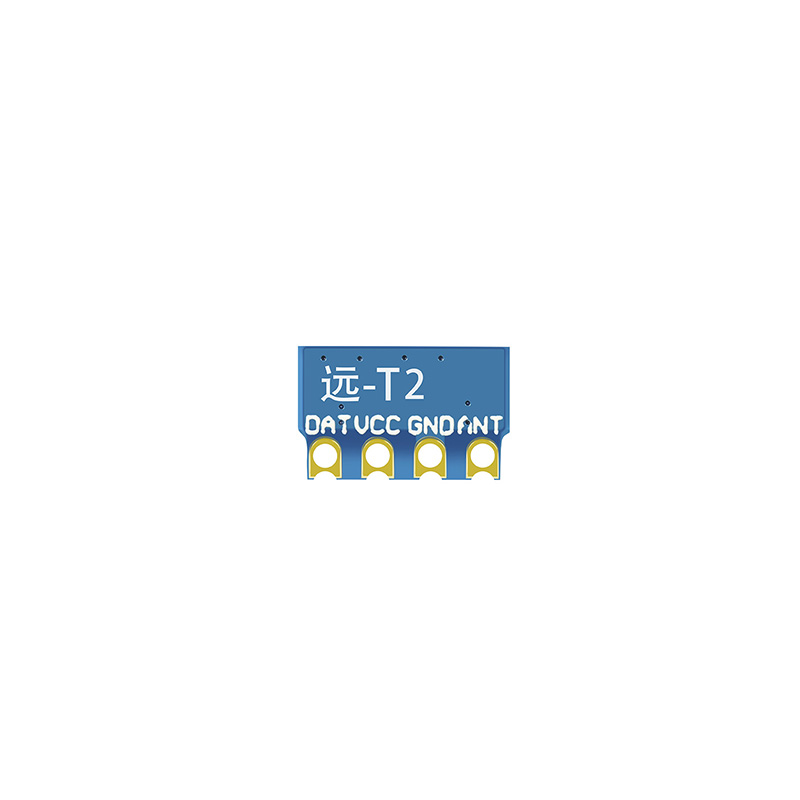

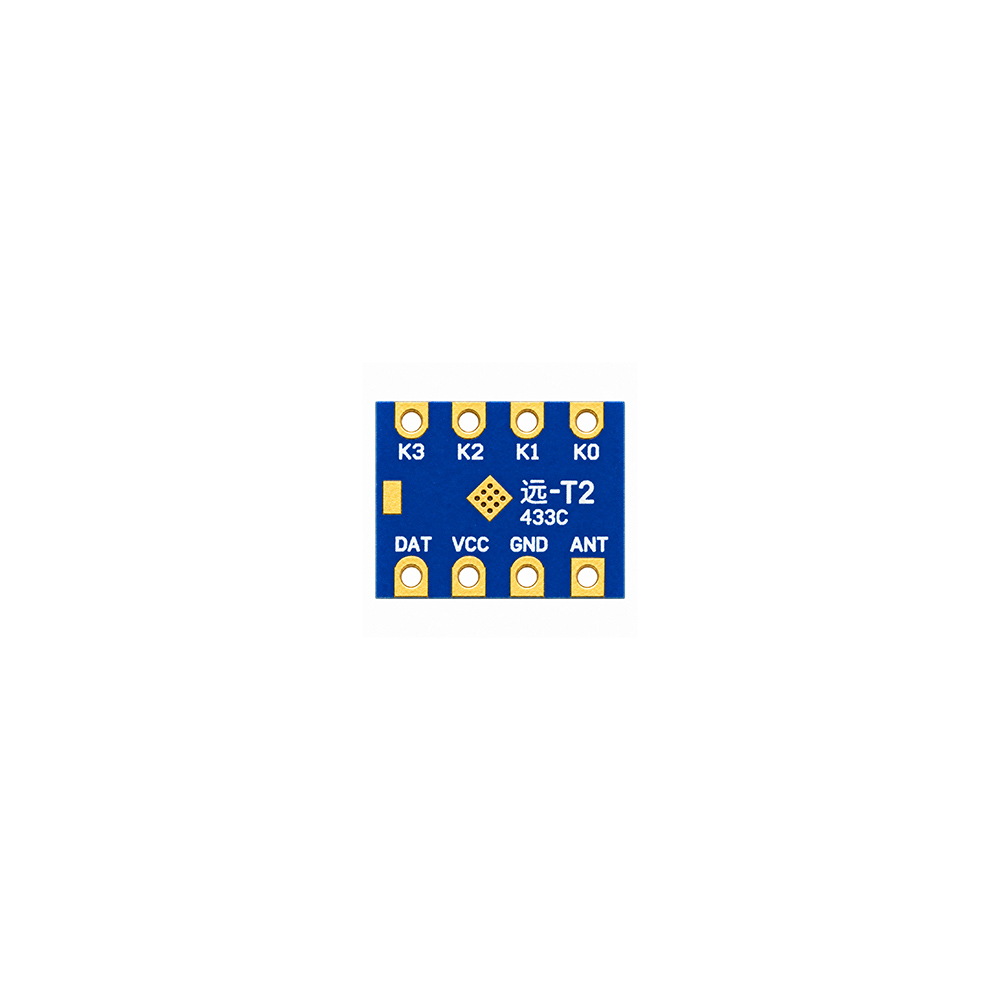

背面丝印帮助辨认型号，电气选型以对应供电条件为准。手机端可在表格内左右滑动比较。

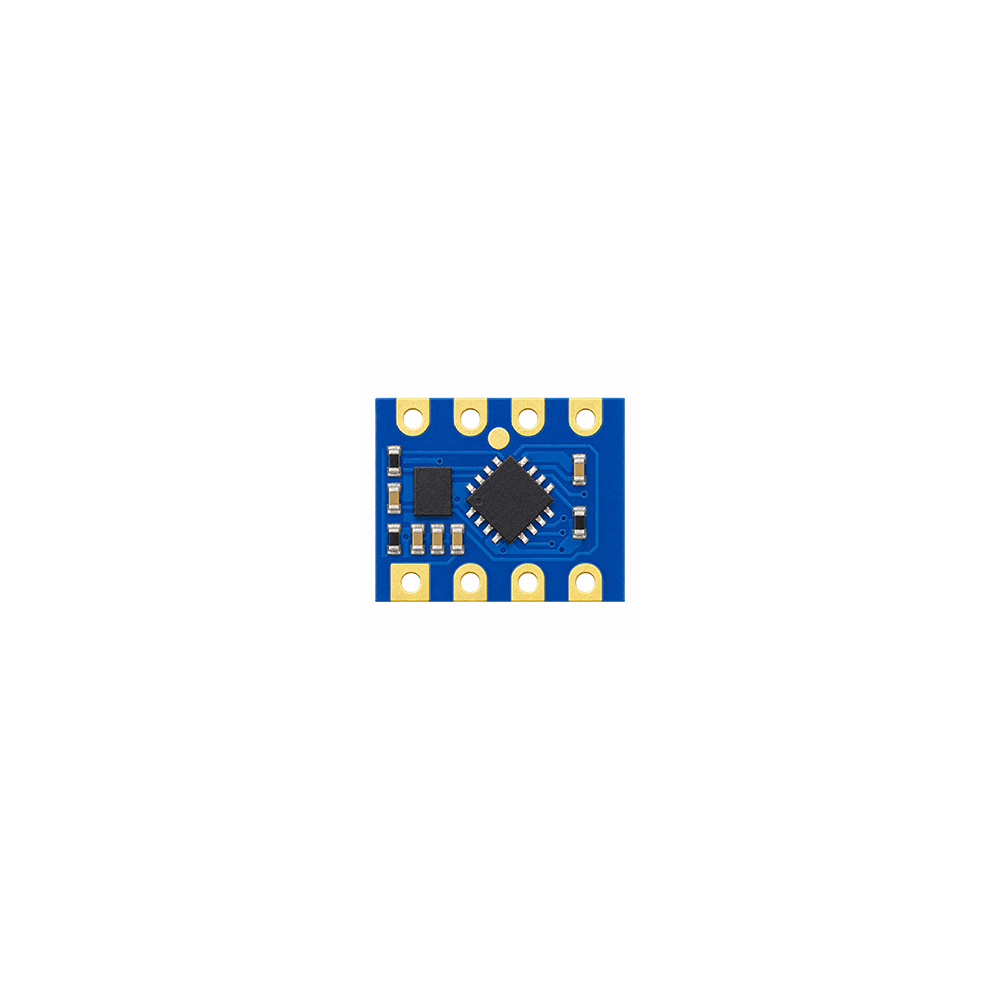

| 项目 | 远-T2L_C | 远-T2_C | 远-T3_C |
|---|---|---|---|

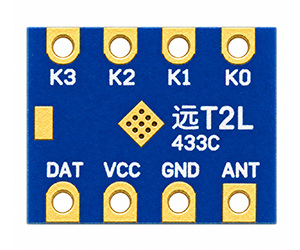

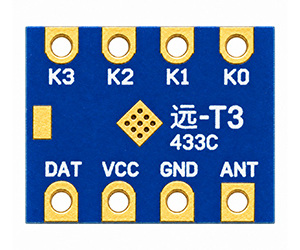

| 背面视图 |  |  |  |
| 可选频点 | 315 / 433.92 MHz | 315 / 433.92 MHz | 315 / 433.92 MHz |
| 供电范围 | 2.2～6.0 V | 7～12 V | 7～12 V |
| 典型输出功率 | 22 dBm @ 3 V 26 dBm @ 5 V | 18 dBm @ 9 V 26 dBm @ 12 V | 30 dBm @ 9 V 32 dBm @ 12 V |
| 典型工作电流 | 45 mA @ 3 V 70 mA @ 5 V | 25 mA @ 9 V 35 mA @ 12 V | 130 mA @ 9 V 150 mA @ 12 V |
| 适用电池 | 2～4节5号或7号电池 | 9 V叠层电池 23A 12 V电池 | 9 V叠层电池 |
| 外形尺寸 | 11 × 9 × 2 mm | 11 × 9 × 2 mm | 11 × 9 × 2 mm |
| 参考视距 | 400 米 | 400 米 | 1000 米 |
电流为40%调制占空比条件。典型功率、电流须与供电条件配套理解。参考视距与接收端、天线、外壳和环境有关，装壳后验证整机距离。
共用参数
| 项目 | 参数 | 说明 |
|---|---|---|
| 调制方式 | ASK/OOK | 遥控编码脉冲调制 |
| 待机电流 | ≤ 0.1 μA | 与发射状态电流区分 |
| DAT输入比特率 | 0.1～4.8 kbps | 外部编码脉冲输入，非UART波特率 |
引脚定义与硬件连接

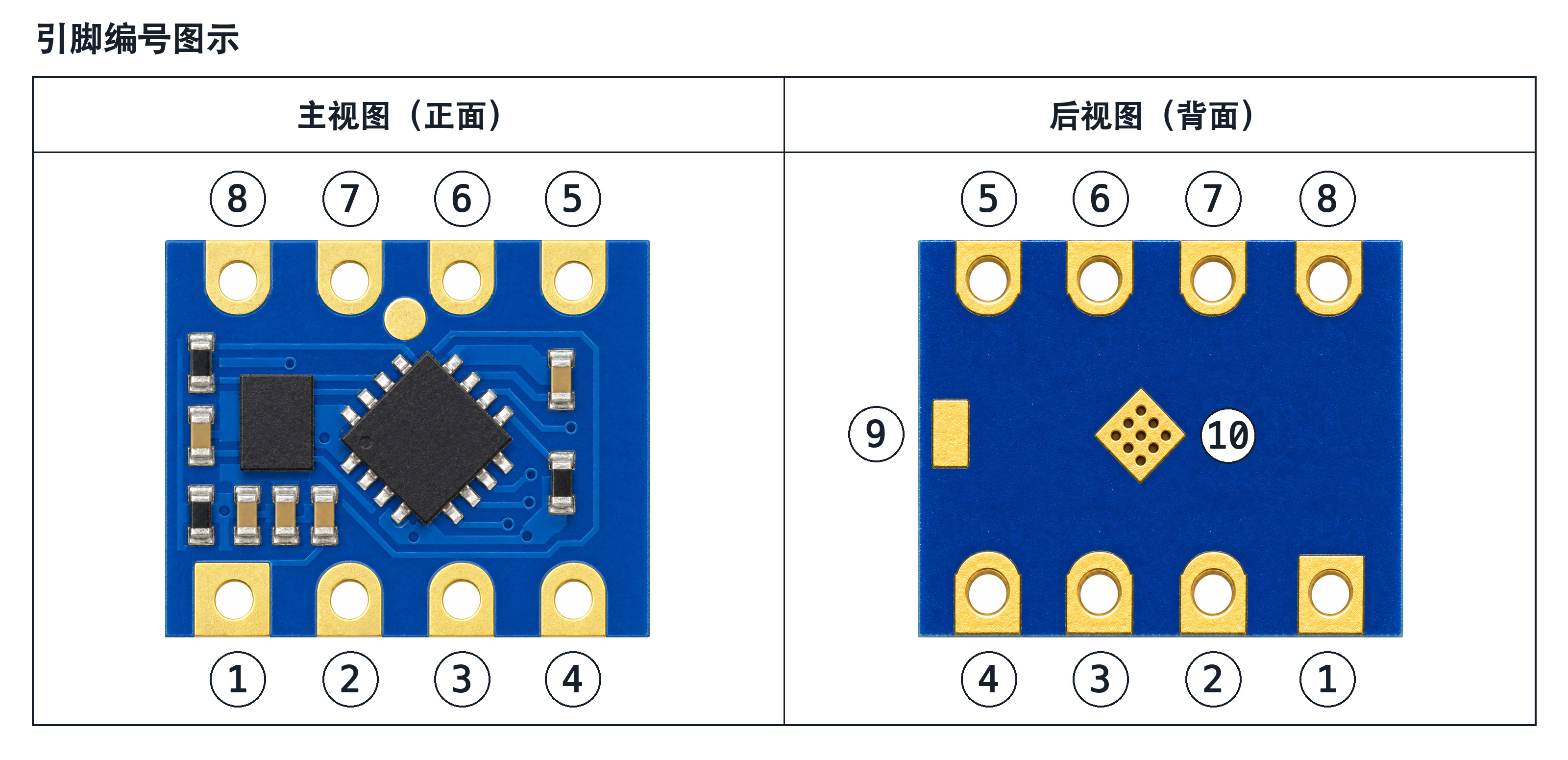

引脚编号图以远-T2L_C示意；三款引脚排列一致。
| 编号 | 标识 | 功能与接入要求 |
|---|---|---|
| 1 | ANT | 连接所选频点对应的天线 |
| 2 | GND | 系统地；MCU与模块共地 |
| 3 | VCC | 按所选型号的供电范围接入 |
| 4 | DAT | 外部编码脉冲输入；使用内置按键编码时悬空 |
| 5～8 | K3～K0 | 高电平按键输入，未用时悬空，不可直接接地 |
| 9 | LED | 工作状态指示输出，按供电选择限流电阻 |
| 10 | EPAD | 散热接地焊盘 |

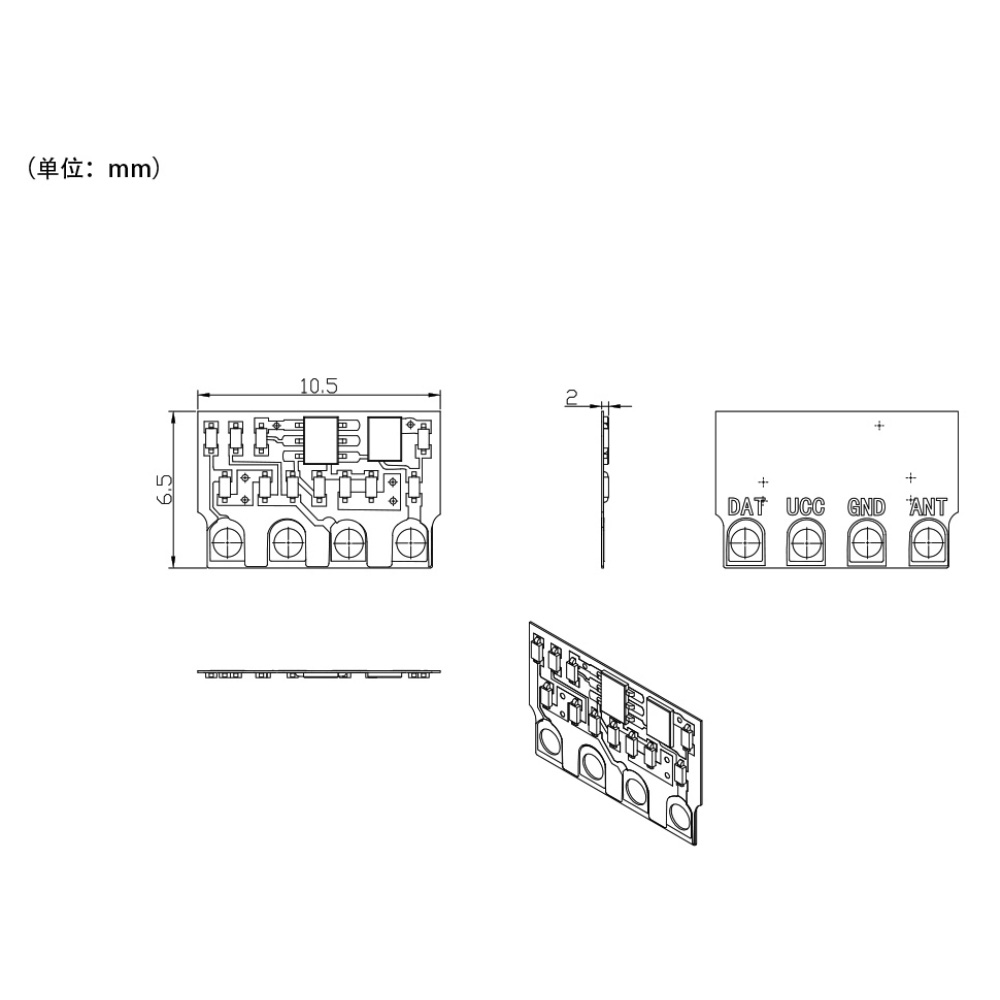

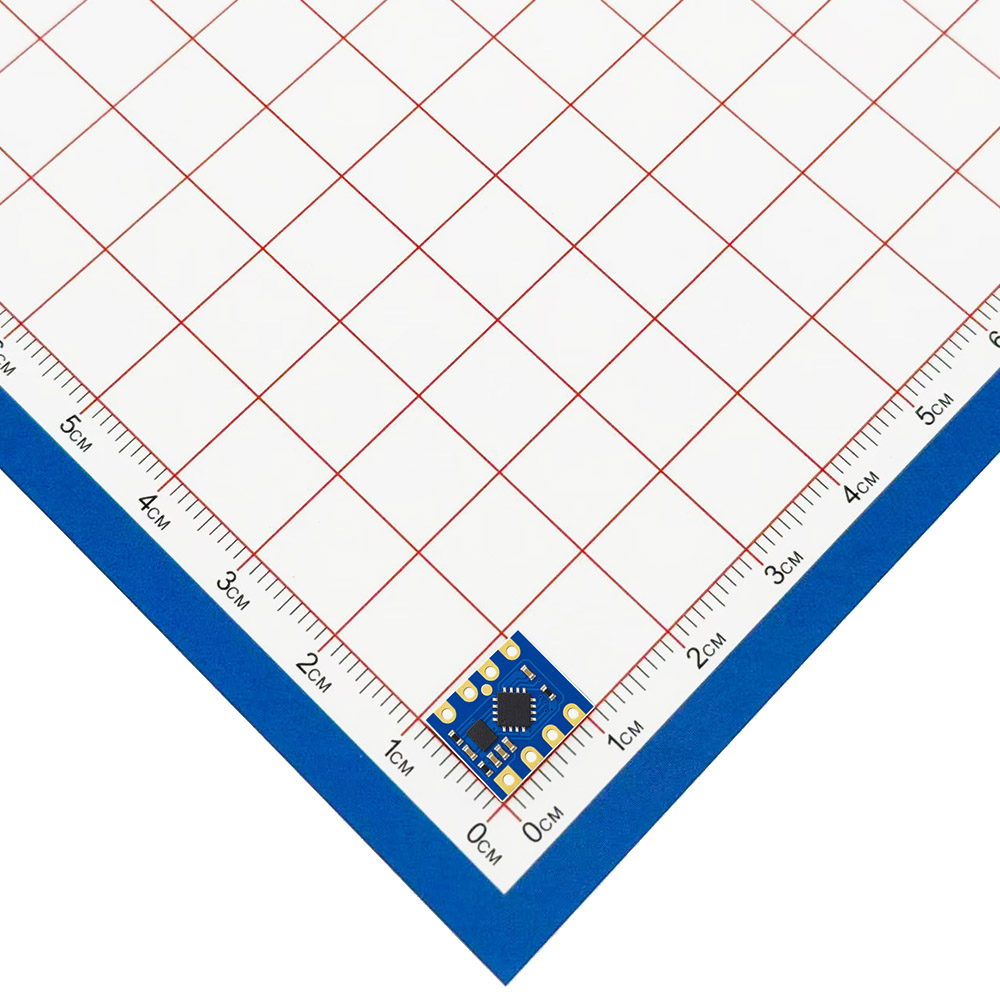

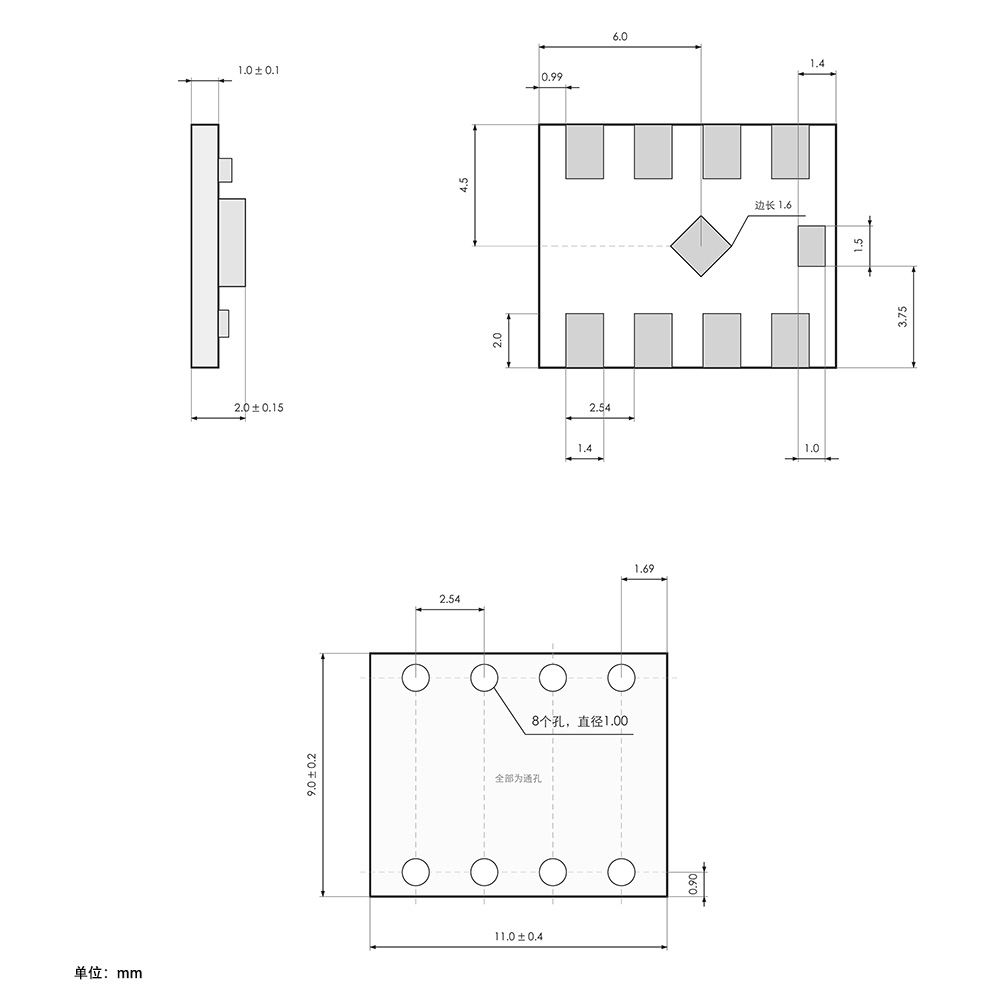

安装尺寸
接线参考
点击电路图可查看完整大图。C1典型100 nF；LED限流电阻随供电电压选择。

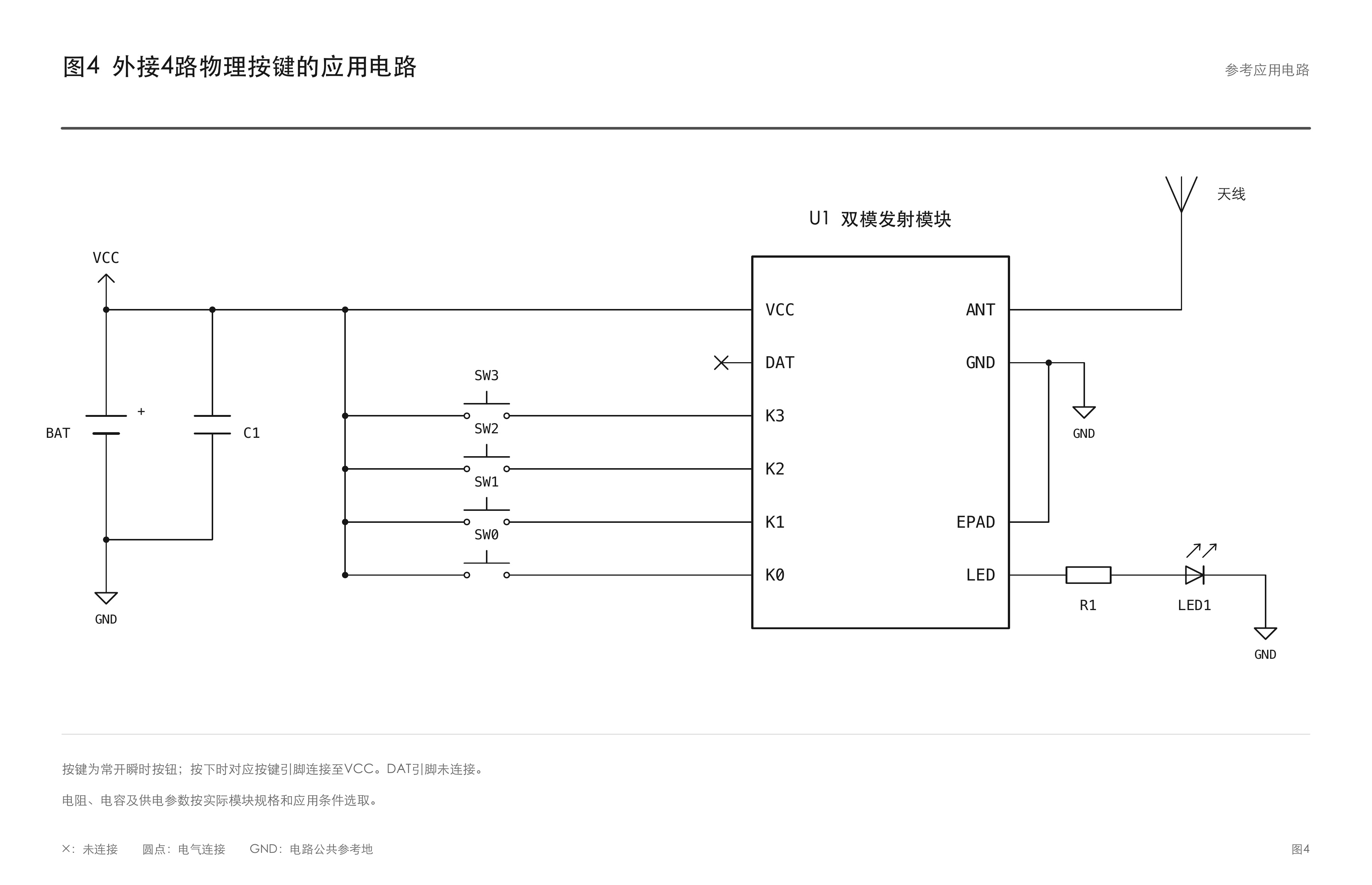

4路物理按键
按键按下时连接VCC；DAT及未用按键脚悬空。

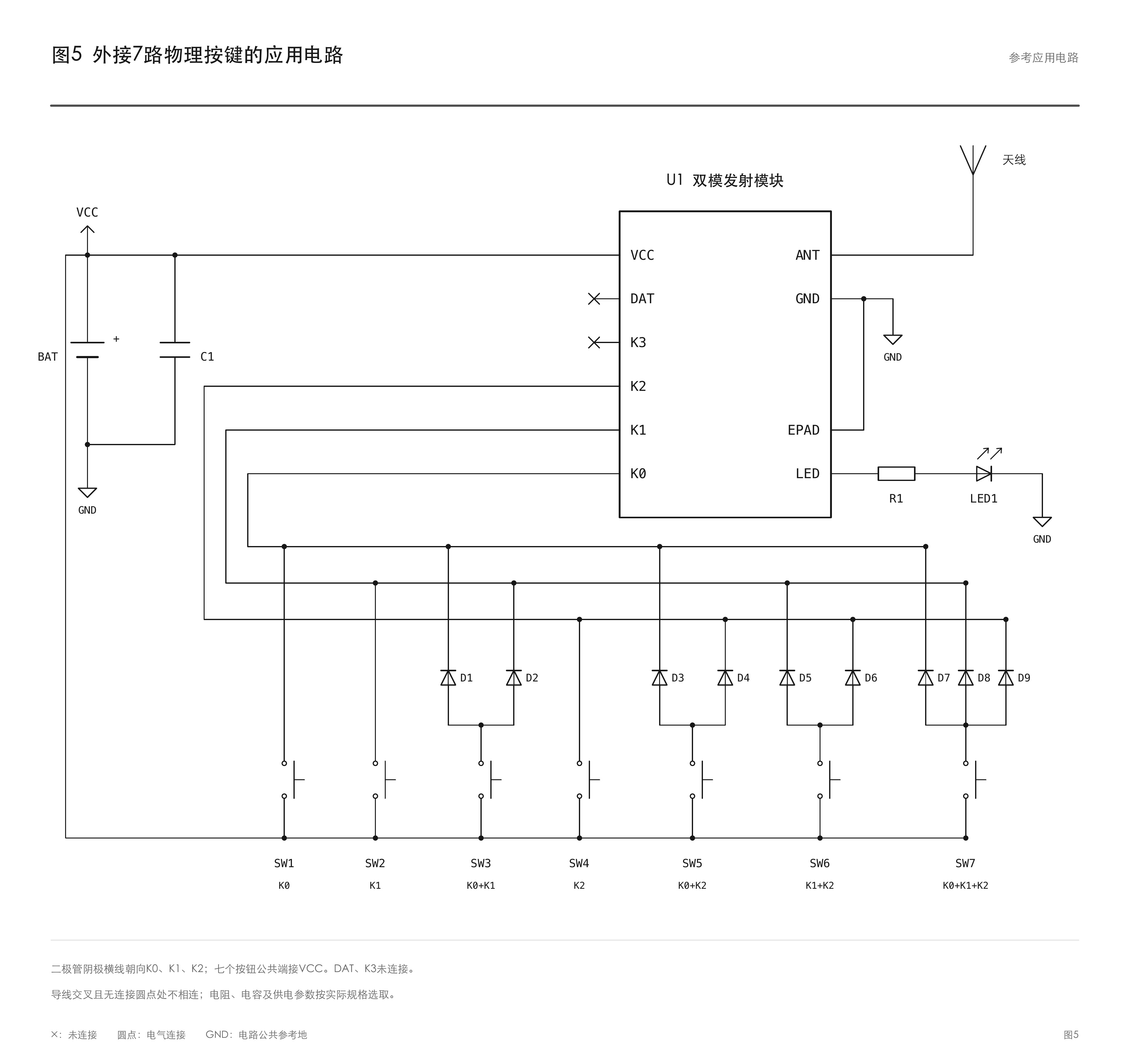

7路组合按键
K0～K2配合二极管扩展7键，K3与DAT悬空；二极管方向按原图连接。进一步引入K3可扩展至15键。

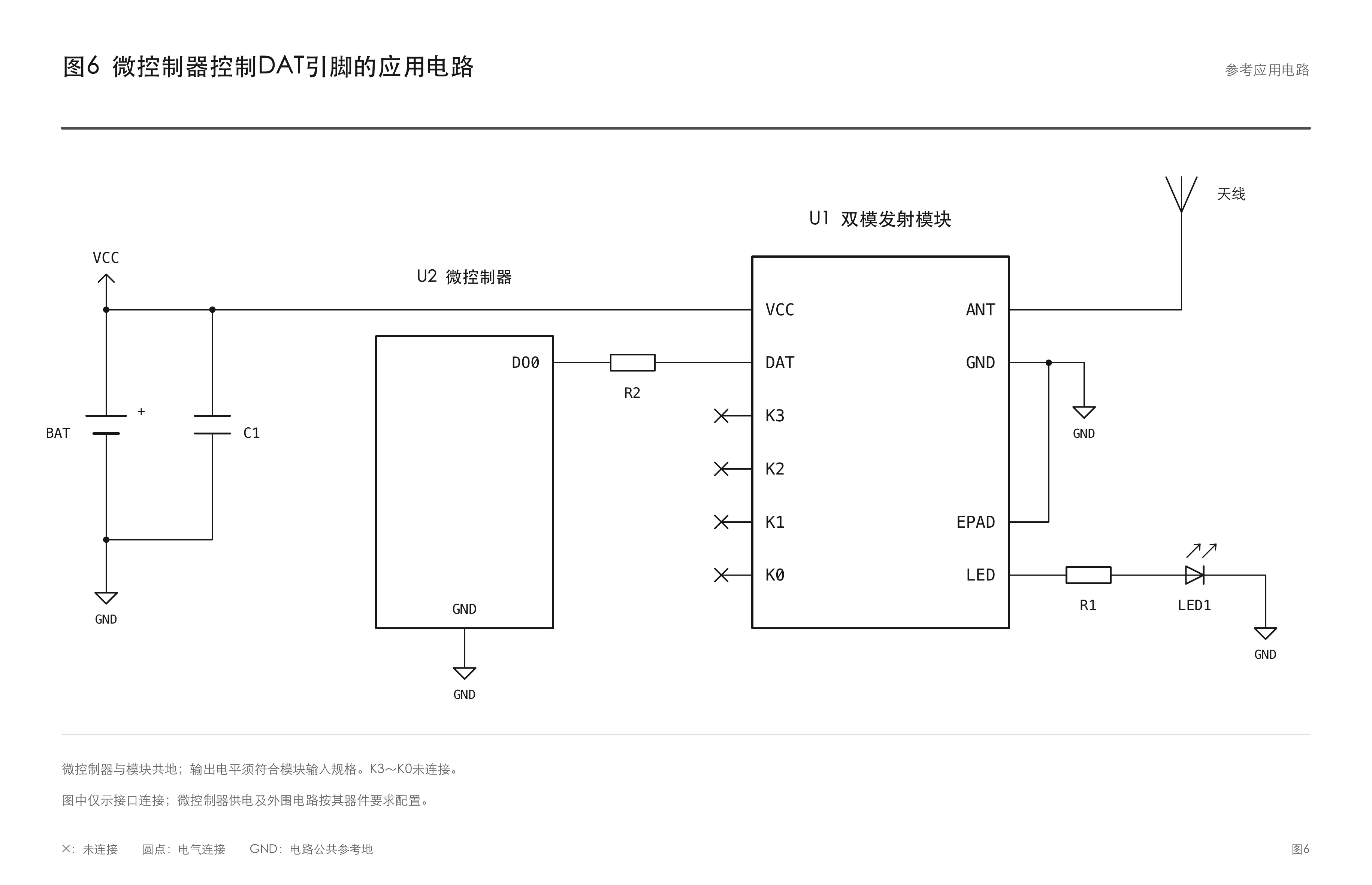

MCU控制DAT
MCU与模块共地，R2推荐4.7 kΩ且不可省略；K0～K3悬空，核对输入电平。

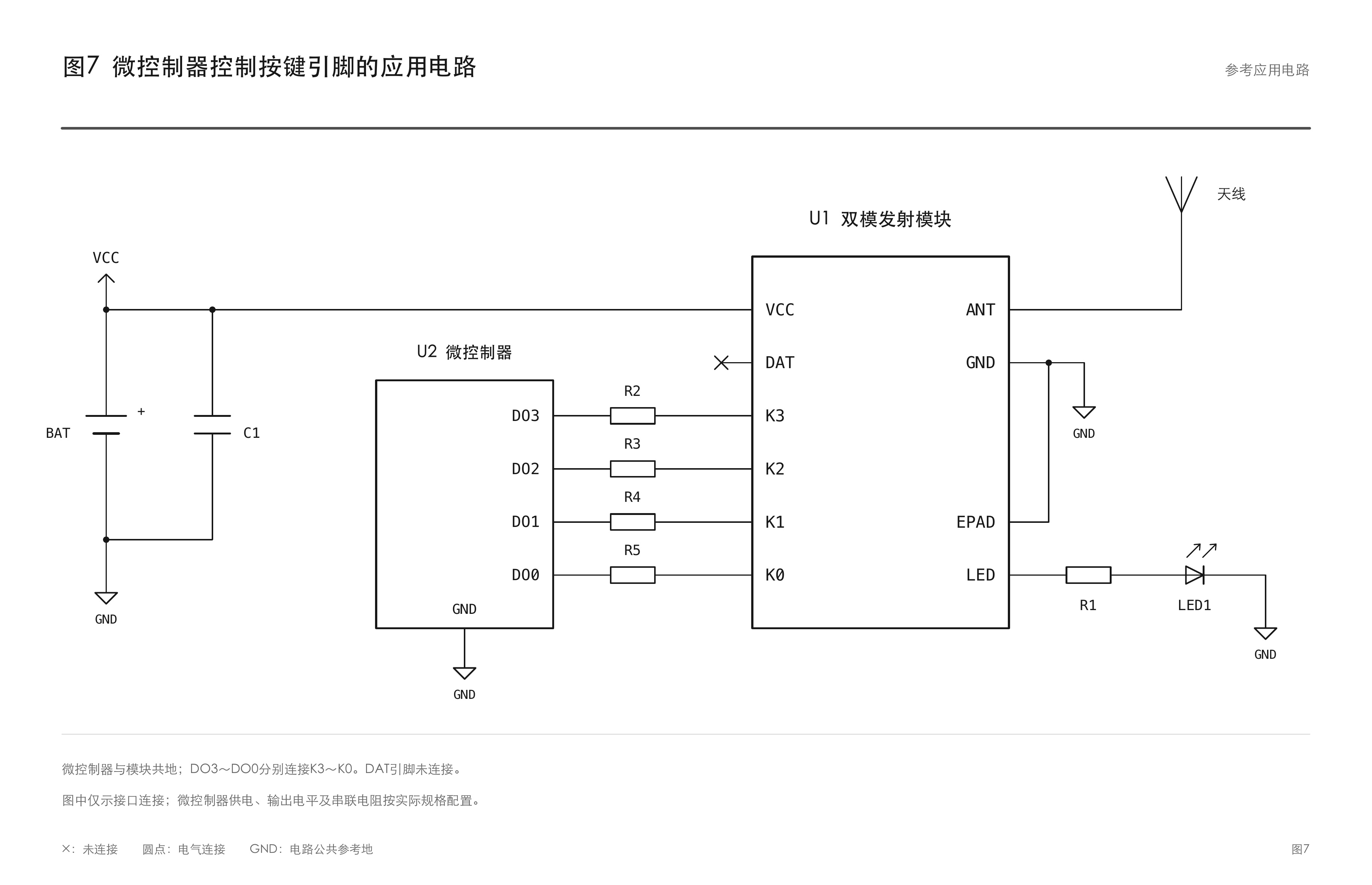

MCU控制按键脚
R2～R5均推荐4.7 kΩ；DAT和未用按键脚悬空。分别按MCU与模块规格供电。

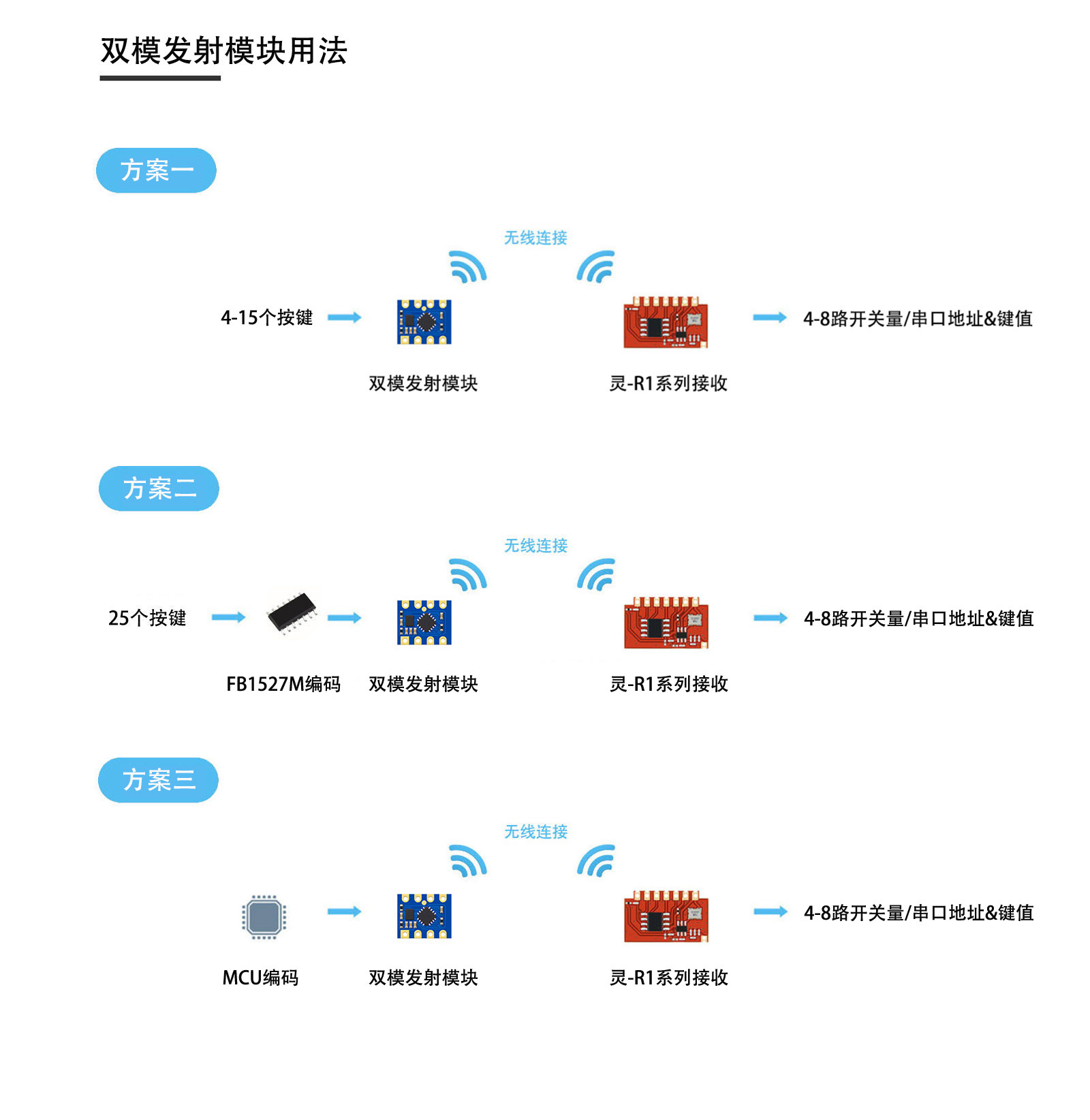

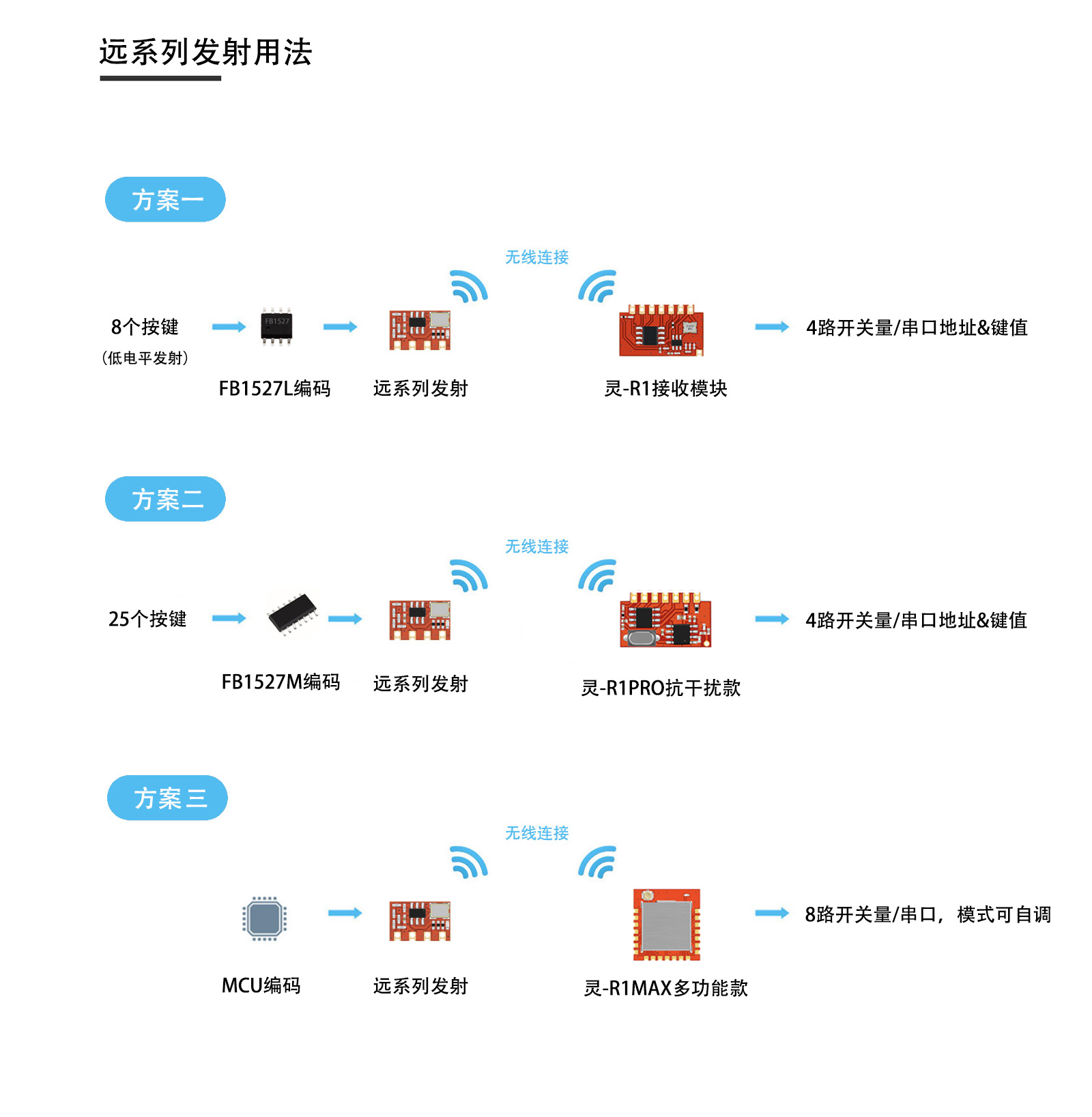

典型用法
按键触发：4～15个按键使用模块内置编码。
外部编码器：图示25键方案经FB1527M编码后送入模块。
MCU编码：由MCU生成编码脉冲，接收端须匹配其编码方式。
工程接入与购买前确认
供电与电平
按型号选择电源，检查发射时电源压降。MCU与模块共地，DAT或按键控制路径串联推荐隔离电阻。
频点与接收端
315 MHz与433.92 MHz为不同版本。收发频点一致，并核对内置1527或外部编码方案。
天线与装壳
推荐TT02天线，按对应频点选用。不接天线或天线不匹配会影响通信距离，甚至损坏模块。
布局与整机验证
模块远离电机、继电器及开关电源干扰源，装壳后验证触发、接收与实际距离。
资料下载
- 远-T2发射模块规格书_V2.8.pdf
- 远-T2封装.pcbdoc
- 远系列发射模块使用方法.zip
- 双模版遥控模块封装.pcbdoc
- 双模遥控模块规格书_V1.0.pdf
相关知识文章
讲清DAT脉冲、TIM1计时、EXTI解码、两帧校验、学习码和移植调试。
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
相关选型专题
面向遥控器、无线开关、传感器上报和小家电遥控，整理发射模块、发射芯片、编码方式、功耗和天线选型。
常见问题
远-T2适合手持遥控器、低功耗按键发射端。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
需结合供电（7-12V）确认。在电压和 IO 电平满足规格书要求时，DATA 输入可由 MCU GPIO 或编码芯片驱动。
还要确认编码协议、速率、电平时序和接收端输出逻辑，建议以联调测试为准。
页面或规格书中的距离参数可作为指定条件下的参考值。实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
