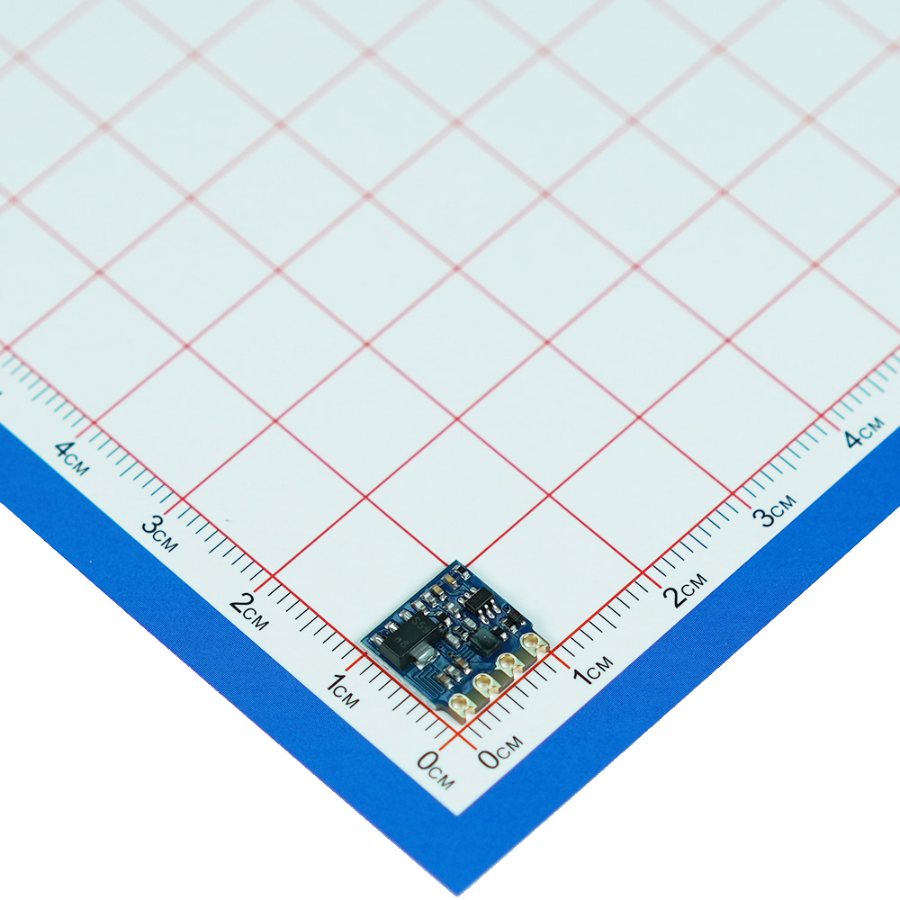

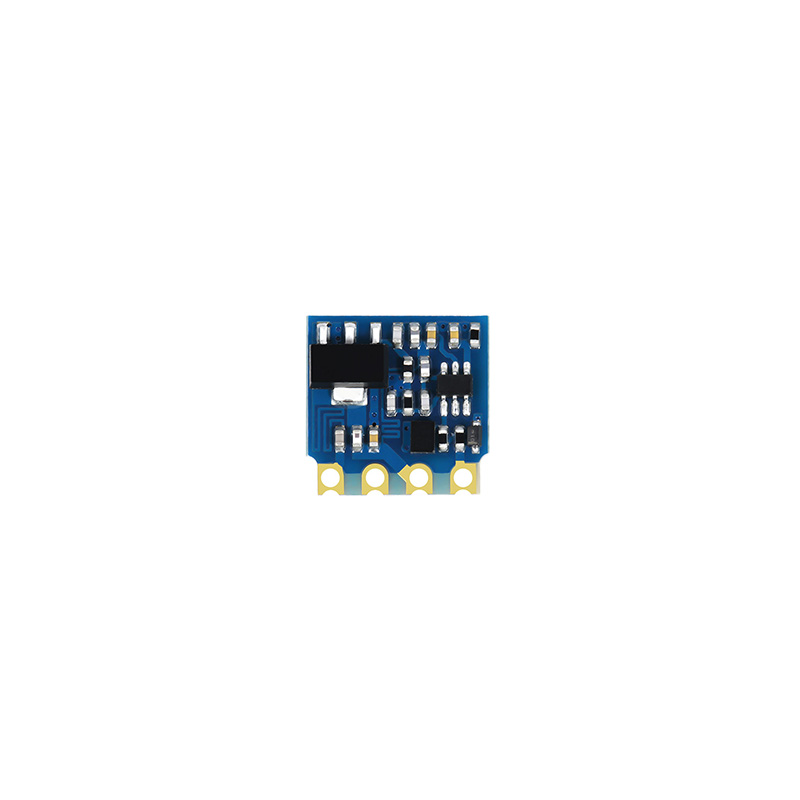

产品概述

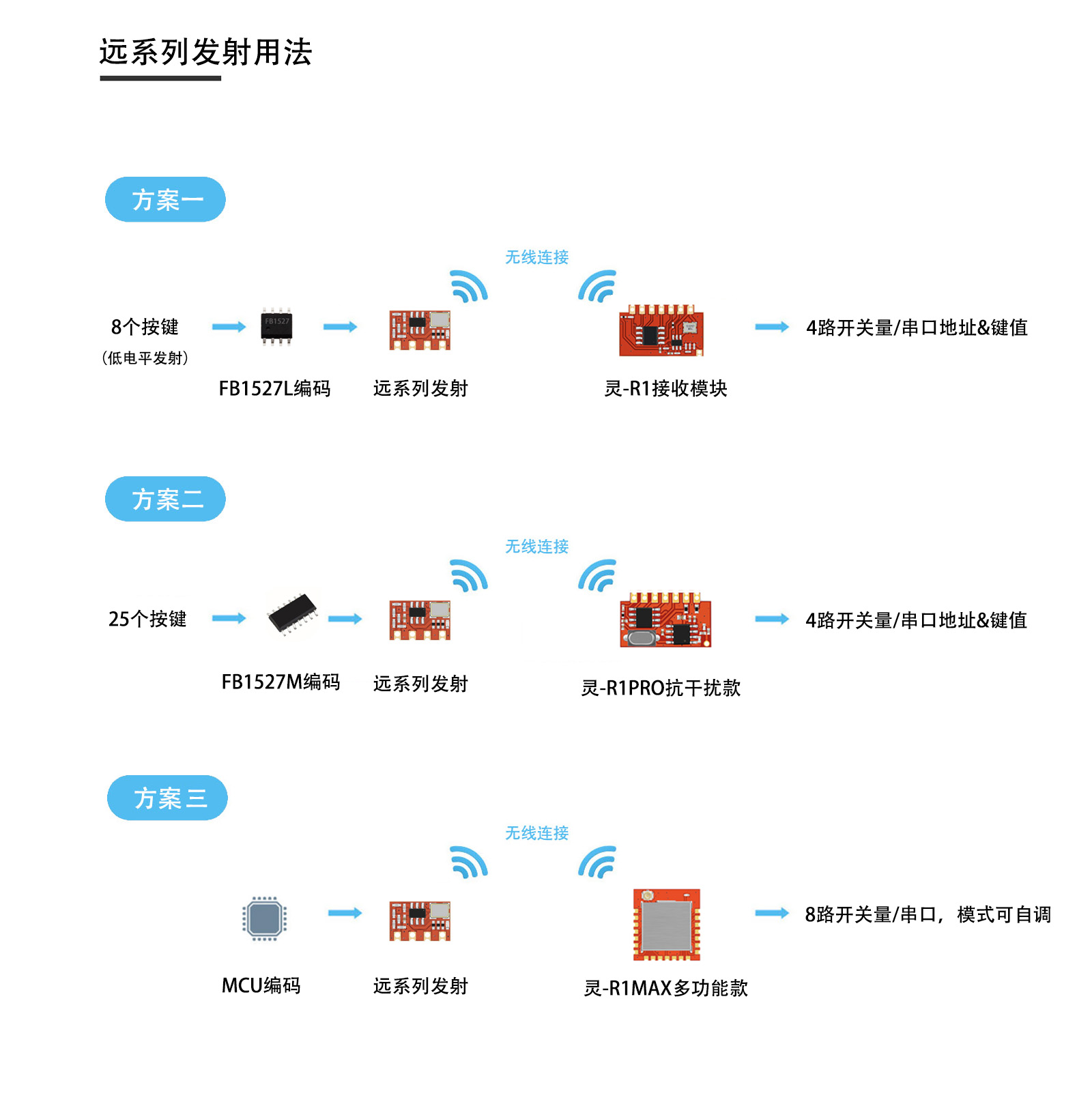

远-T3 是一款 7-10V 供电的高功率 ASK/OOK 遥控发射模块，DAT 接外部编码 IC 或 MCU 的低速控制脉冲。
9V 条件典型输出 31dBm，开阔视距参考距离 1km 以上。该型号不适合 FCC/CE 等认证需求；高功率链路对供电、天线、外壳和法规边界更敏感。
适用场景
无线呼叫器
门铃、呼叫器和短指令触发。
智能卫浴
卫浴面板和小家电遥控控制。
遥控开关
墙壁开关、面板和低速开关控制。
遥控灯具
照明控制与按键触发。
电动晾衣架
升降、互锁和按键控制。
小家电遥控
风扇、家电和简单控制器遥控。
核心特点
9V 高功率发射
典型 31dBm@9V，适合对遥控距离要求较高的发射端。
2000mW 放大单元
规格书描述内置高功率放大单元，需关注供电和热/法规边界。
低速 DAT 调制
0.1-9.6kbps ASK/OOK 脉冲输入，不是 UART。
低待机电流
待机电流不高于 0.5uA。
技术参数
| 参数 | 数值 | 单位 | 条件/说明 |
|---|---|---|---|
| 工作频率 | 315 / 433.92 | MHz | 订购时选择频段。 |
| 工作电压 | 7-10，典型 9 | V | 推荐 9V 供电。 |
| 工作电流 | 150 | mA | 9V、40% 调制占空比。 |
| 待机电流 | ≤0.5 | uA | 待机状态。 |
| 输出功率 | 31 | dBm | 9V 典型值。 |
| 谐波抑制 | >15 | dBc | 规格书参数。 |
| 调制方式 | ASK/OOK | - | 外部 DAT 脉冲调制。 |
| 传输速率 | 0.1-9.6 | kbps | 不属于 UART 串口。 |
| DAT 输入 | 2.2-3.6 | V | 更高电平需限流或转换。 |
| 天线阻抗 | 50 | ohm | ANT 端口。 |

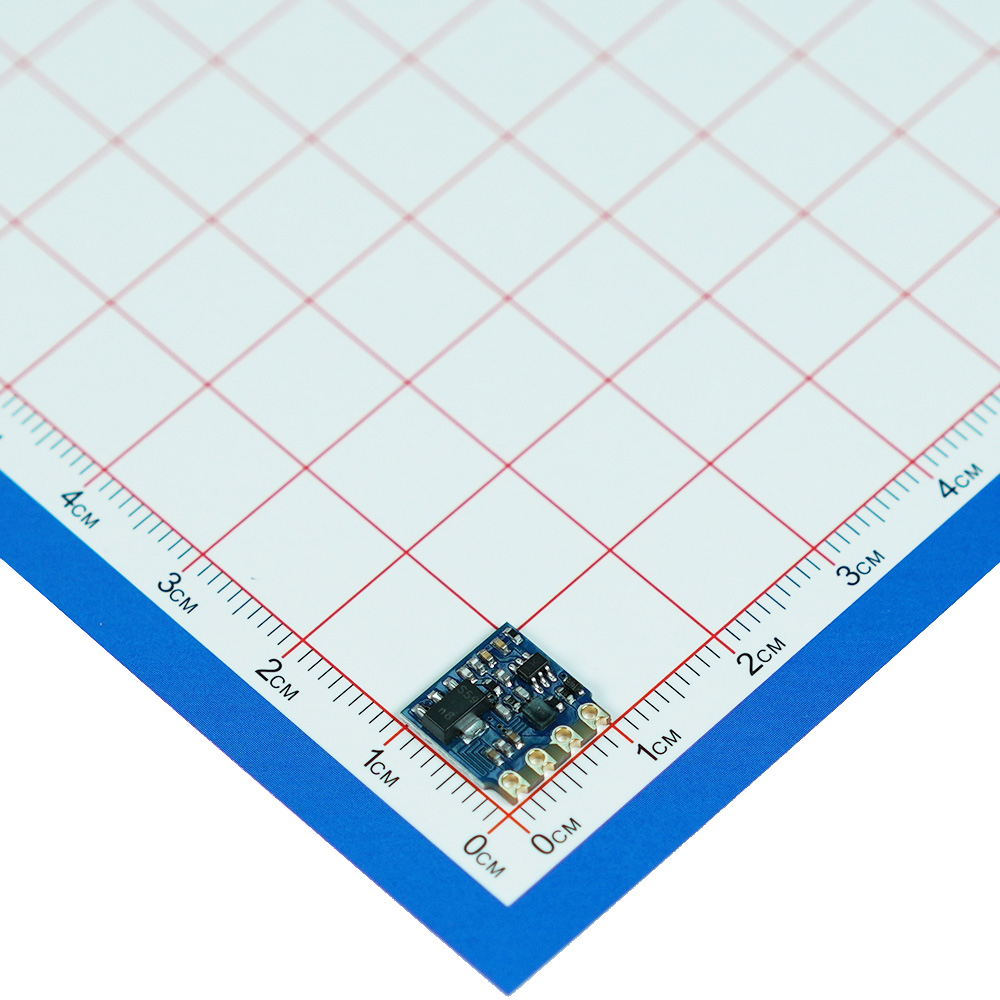

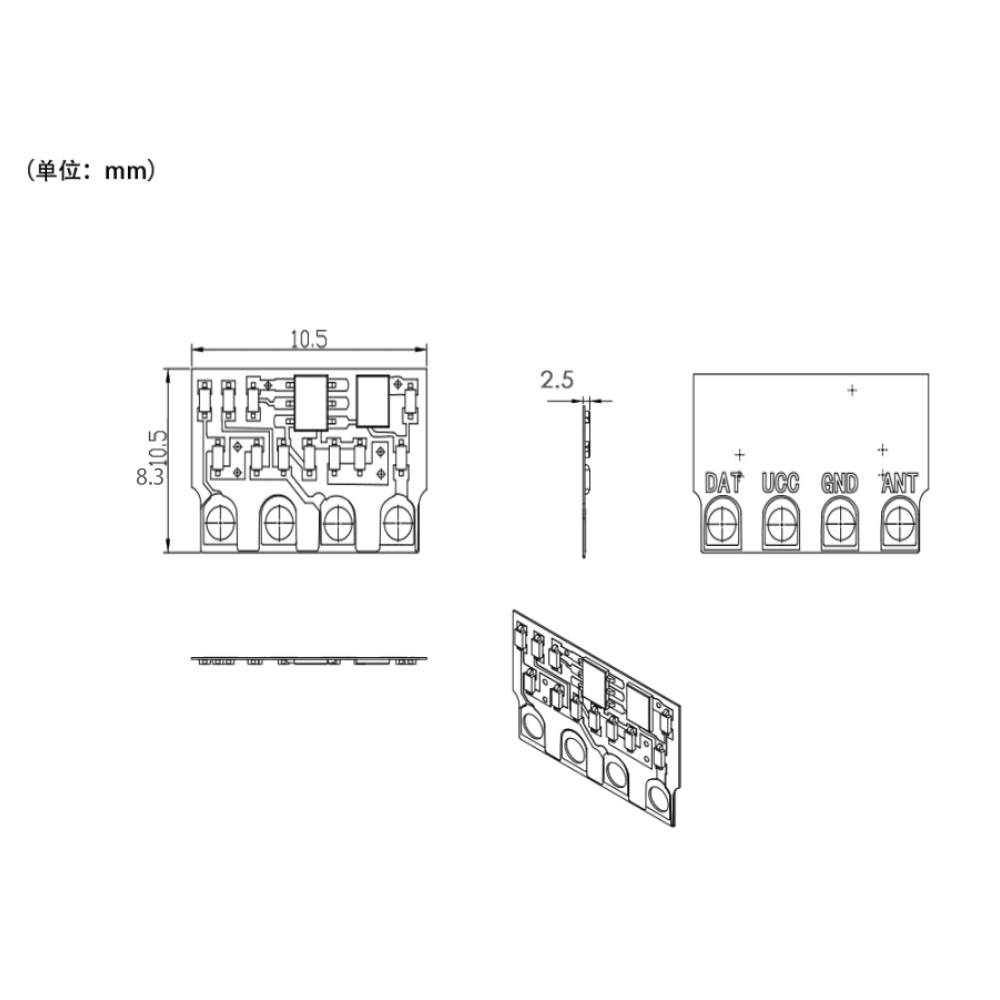

| 模块尺寸 | 10.5 × 10.5 × 2.5 | mm | 宽 × 长 × 厚。 |
| 参考距离 | 1km 以上 | - | 开阔视距，整机实测。 |
数字参数来自对应已交付规格书；频段版本、天线、供电、外壳和现场环境会影响最终整机表现。

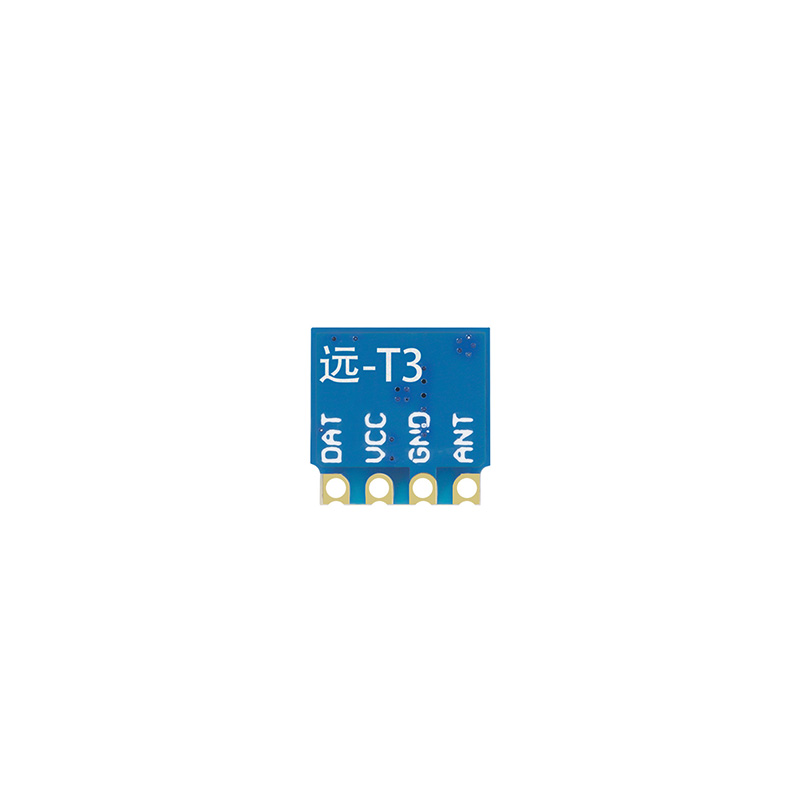

引脚定义与硬件连接
| 引脚 | 类型 | 功能 | 说明 |
|---|---|---|---|
| DAT | 输入 | 发射数据输入 | 接编码 IC 或 MCU ASK/OOK 脉冲。 |
| VCC | 电源 | 电源正 | 7-10V，典型 9V。 |
| GND | 电源 | 电源负 | 与控制端共地。 |
| ANT | RF | 天线端 | 连接 50ohm 匹配天线。 |
高功率应用与选型边界
适合
可提供 7-10V 电源、需要较远遥控距离的低速控制发射端。
不适合
UART 文本透传、双向数传、低压纽扣电池，以及要求 FCC/CE 等认证的项目。
1km 以上为开阔视距参考；高功率发射必须在最终电源、天线、外壳与安装环境下验证。
后续工程建议
9V 供电
VCC 近端放置 0.1uF 与 10-47uF 储能；用示波器检查 150mA 发射瞬间压降。
大电流回路
电源与地回路短且低阻，DAT 远离功放供电、ANT 和开关电源节点。
天线与结构
按频点匹配 50ohm 天线，避开电池、金属和手持遮挡，装壳后重新测距。
法规边界
该型号规格书明确不适合 FCC/CE 等认证需求，高功率项目应同时评估当地法规。
资料下载
- 远-T3封装.pcbdoc
- 远系列发射模块使用方法.zip
- 远-T3遥控发射模块规格书_V2.6.pdf
相关知识文章
讲清DAT脉冲、TIM1计时、EXTI解码、两帧校验、学习码和移植调试。
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
相关选型专题
面向遥控器、无线开关、传感器上报和小家电遥控，整理发射模块、发射芯片、编码方式、功耗和天线选型。
常见问题
远-T3适合手持遥控器、低功耗按键发射端。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
需结合供电（7-10V）确认。在电压和 IO 电平满足规格书要求时，DATA 输入可由 MCU GPIO 或编码芯片驱动。
还要确认编码协议、速率、电平时序和接收端输出逻辑，建议以联调测试为准。
页面或规格书中的距离参数可作为指定条件下的参考值。实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
