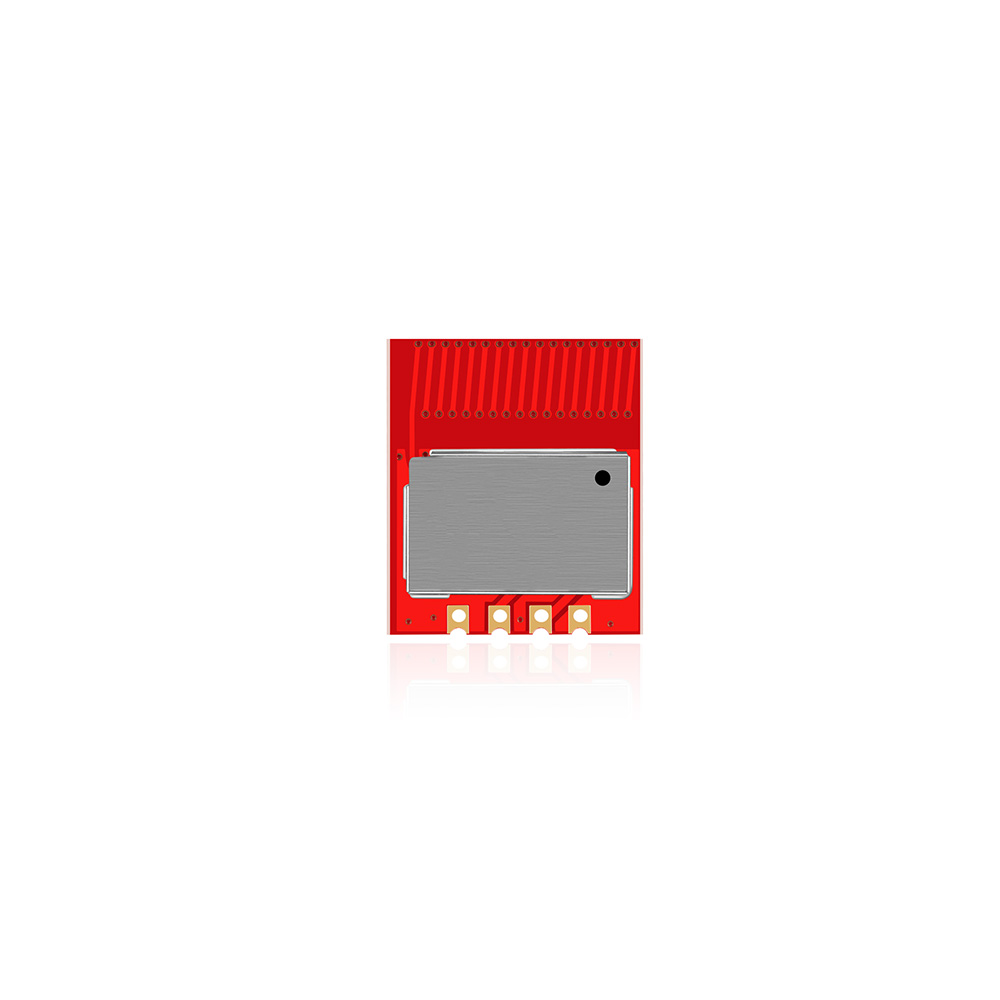

产品概述

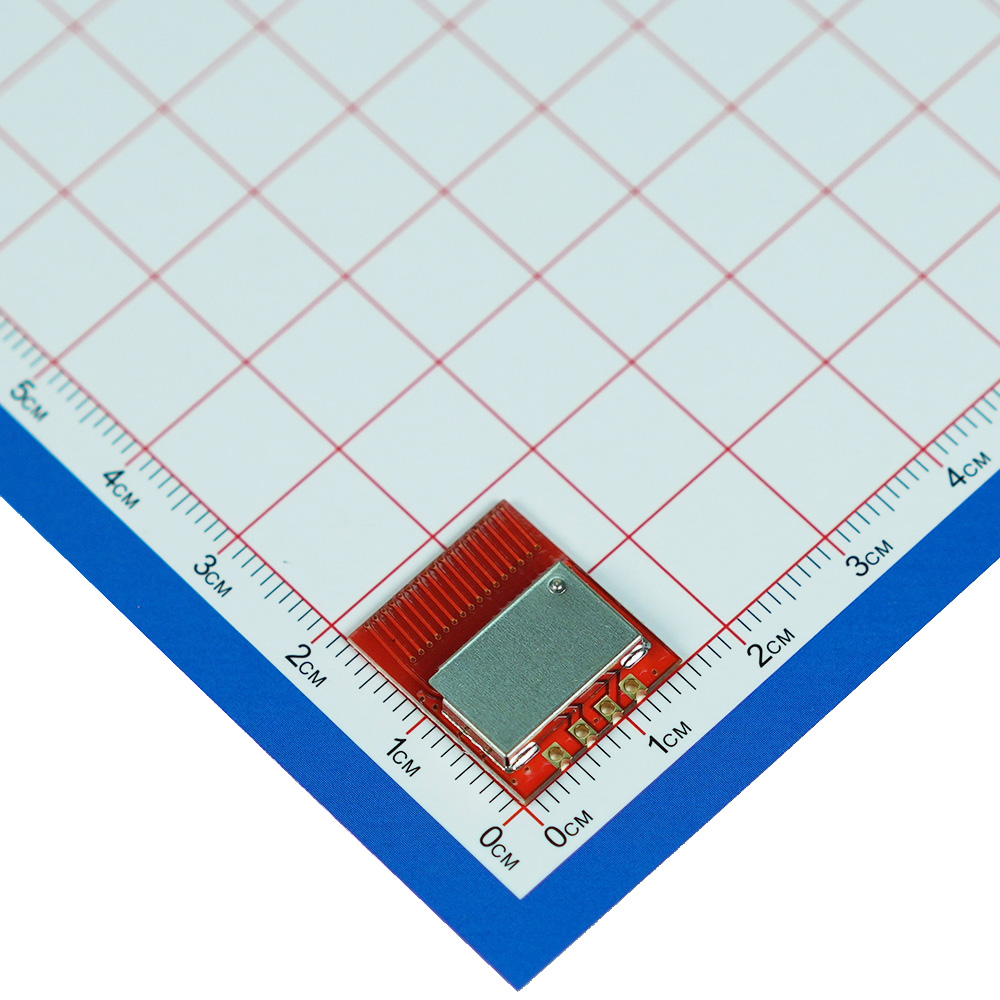

远-T4A 是一款自带 PCB 天线的 ASK/OOK 遥控发射模块，433.92MHz 频点，适合不方便外接天线的小型遥控发射端和纽扣电池供电产品。
模块采用 RF 发射芯片，内置谐波抑制电路。DAT 输入端接收编码 IC 或 MCU 输出的数字调制信号，模块按 DAT 电平变化进行 ASK/OOK 射频发射。
适用场景
无线门铃/遥控按键
适合门铃按钮、遥控器按键、呼叫器等短指令触发场景。

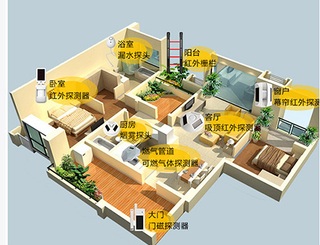

安防与门磁触发
适合门磁、红外探测、报警主机等安防节点的无线触发或接收。
智能卫浴控制
适合智能马桶、卫浴面板、厨卫电器等小家电控制板集成。

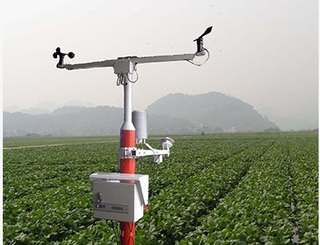

传感器状态上报
适合温湿度、开关量、低速状态量等传感器数据上报。
移动设备遥控
适合 AGV、移动设备、电动工具等需要无线控制或状态反馈的设备。
智能家居终端
适合扫地机、主控板、解码 IC 或编码 IC 集成的家居终端。
核心特点
433.92MHz ASK/OOK
433.92MHz ASK/OOK 发射。
2.0-5.5V 宽电压
2.0-5.5V 宽电压，典型3V。
工作电流典型 9mA @ 3V
工作电流典型 9mA @ 3V，40% 调制占空比。
输出功率典型 10dBm @ 3V
输出功率典型 10dBm @ 3V。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 工作频率 | - | 433.92 | - | MHz | 按订购频点选择。 |
| 工作电压 | 2.0 | 3.0 | 5.5 | V | VCC 与 GND 之间。 |
| 工作电流 | - | 9 | - | mA | 3V 供电，40% 调制占空比。 |
| 调制方式 | - | ASK/OOK | - | - | DAT 输入调制。 |
| 输出功率 | - | 10 | - | dBm | 3V 供电。 |
| 传输速率 | 0.1 | - | 9.6 | kbps | DAT 输入数据速率。 |
| 频率偏差 | - | ±0.1 | - | MHz | 典型频率偏差。 |
| 天线阻抗 | - | 50 | - | Ω | 模块自带 PCB 天线系统。 |
| DAT 输入电平 | 2.2 | 3.0 | 3.6 | V | 3V 电平输入。 |
| 工作温度 | -40 | - | 85 | 摄氏度 | 应用需按整机环境验证。 |
以上参数来自已交付规格书或产品卡；距离、功耗、灵敏度和抗干扰表现需结合供电、天线、外壳、安装位置和现场干扰验证。

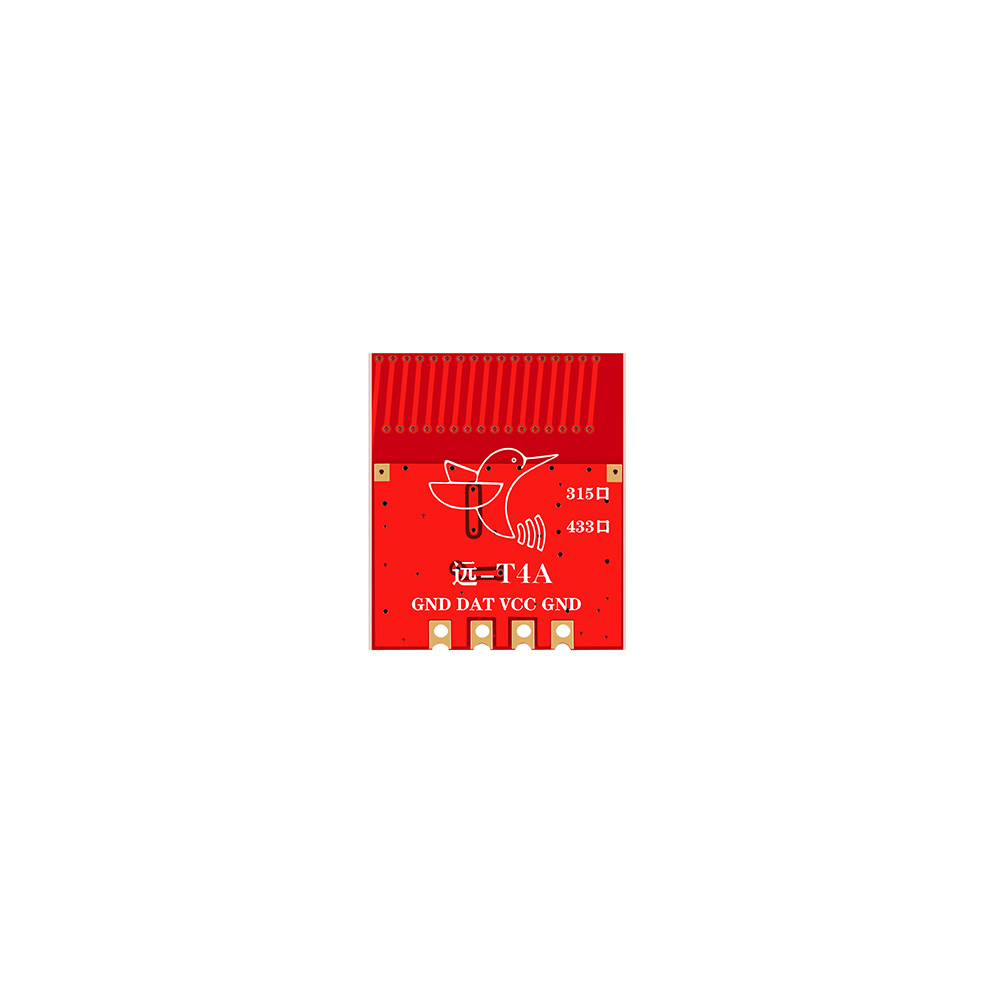

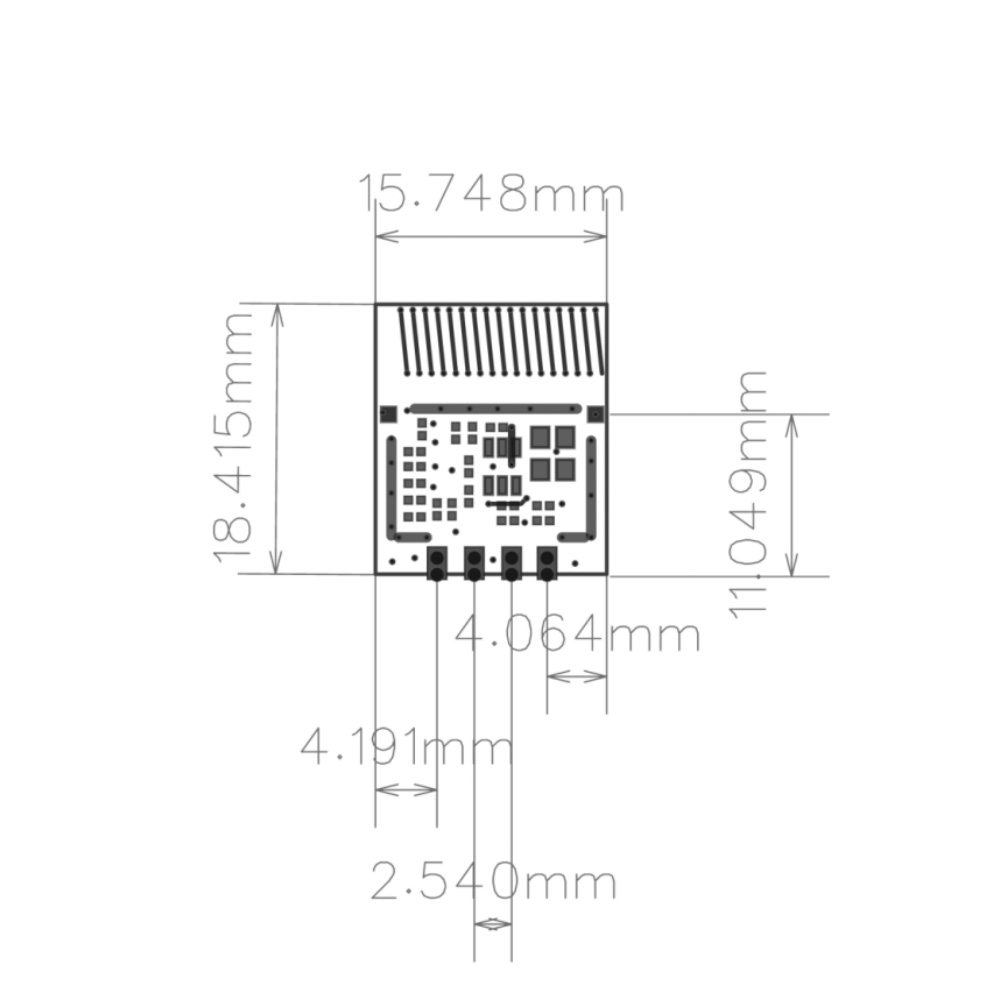

引脚定义与硬件连接
| 引脚名称 | 类型 | 功能 | 说明 |
|---|---|---|---|
| DAT | 输入 | 数据输入 | 连接编码 IC 或 MCU 输出的 ASK/OOK 调制数据。 |
| VCC | 电源 | 电源正 | 推荐3.0V，需做好去耦和滤波。 |
| GND | 电源 | 电源负 | 系统地。 |
| ANT | 射频 | PCB 天线 | 模块自带 PCB 天线区域。 |
接线前先确认供电电压、数据脚电平、共地和天线连接；DAT 为遥控脉冲数据脚，不按无线串口模块方式发送文本。
选型边界与接口说明
- DAT 输入用于 ASK/OOK 发射控制脉冲，不是 UART 串口接口。
- 编码 IC 或 MCU 输出电平必须符合规格书 DAT 输入范围，超过范围时按规格书建议串联限流电阻或做电平处理。
- 遥控类产品建议重复发送 2-3 次以上，并在接收端做重复包过滤。
- 发射功率会随供电电压、电池内阻、天线匹配和整机结构变化，不能只按空板数据判断最终距离。
电源与电平设计建议
- 模块 VCC/GND 近端建议放置 0.1uF 去耦电容，并根据负载和发射电流增加合适的储能电容。
- 发射、电机、继电器、电磁阀或 DC-DC 动作时，应在模块电源脚附近用示波器确认电压跌落和纹波。
- 数据脚与 MCU/编码 IC/解码 IC 连接时必须共地；跨板连接建议控制线长并注意 ESD。
- 5V、9V、12V 系统接入时，先确认对应型号的数据脚电平范围，不确定时不要直接连接。
PCB 布局、天线与 EMC
- ANT 端或板载天线区域应远离金属外壳、电池、大电流走线和开关电源电感。
- 天线走线尽量短而直接，按 50Ω 阻抗和实际结构评估匹配。
- 模块尽量靠近整机边缘安装，天线方向和外壳开孔会明显影响距离。
- 生产测试建议覆盖空板、装壳、低电压、负载动作和实际安装距离。

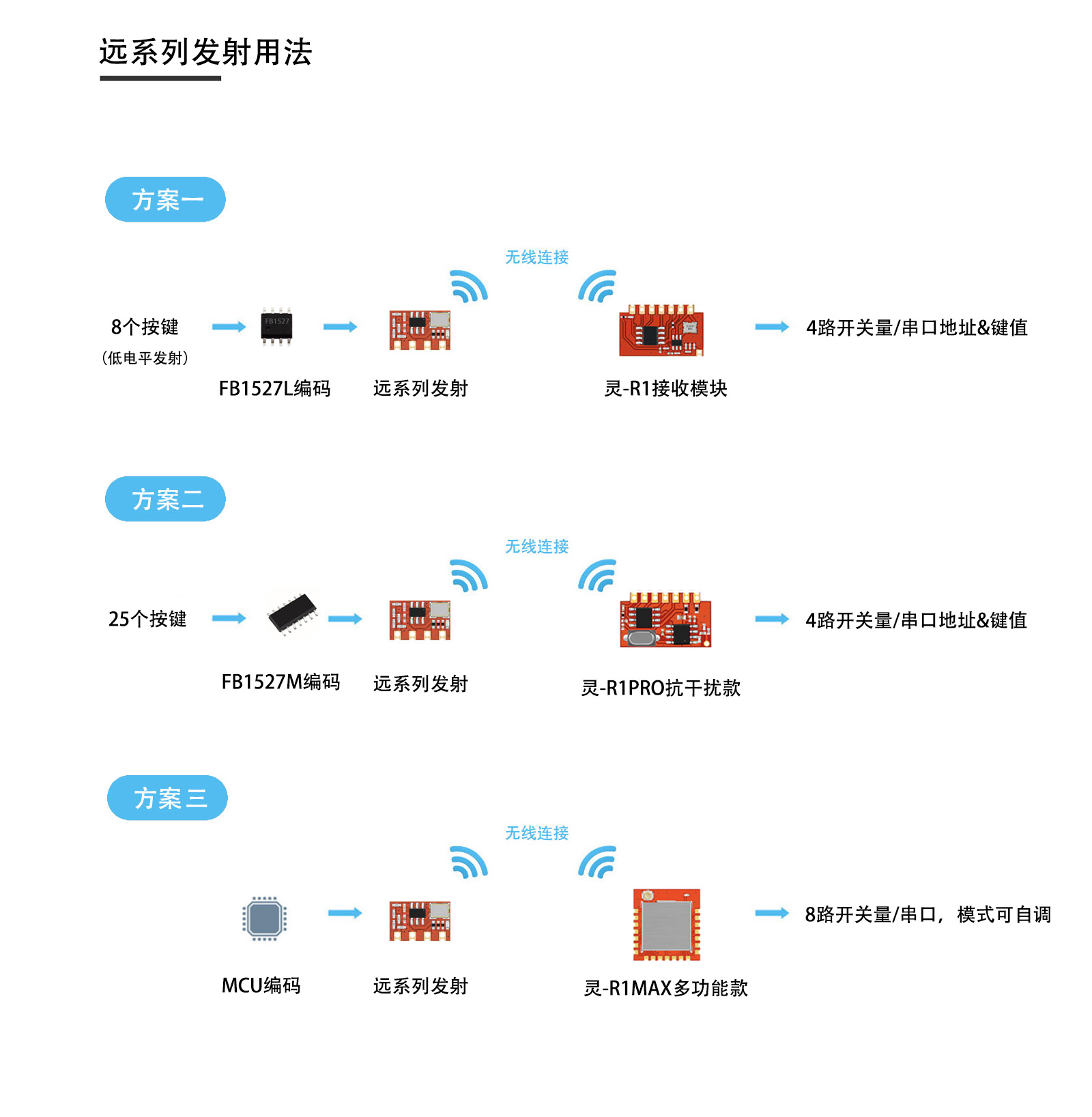

开发资料与例程提示
远-T4A 可结合蜂鸟无线客户开发参考 SDK 或 MCU_DEMO 模板进行验证。示例代码只用于说明 DAT 脉冲发送/接收、边沿计时、重复帧和异常处理思路，不等同于完整量产固件。
发射端
按接收端协议输出稳定的高低电平脉冲，确认重复次数、帧间隔和数据脚电平。
接收端
通过边沿中断或定时器记录脉宽，按 1527、2262 或自定义协议解析，并加入超时和过滤。
正式项目应以已交付规格书为准，并在目标 MCU、PCB、外壳、天线和现场环境下复测。
资料下载
- 远-T4A发射模块规格书_V1.7.pdf
- 远T4A FCC证书.pdf
- 远-T4A封装.pcbdoc
- 远系列发射模块使用方法.zip
相关知识文章
讲清DAT脉冲、TIM1计时、EXTI解码、两帧校验、学习码和移植调试。
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
相关选型专题
面向遥控器、无线开关、传感器上报和小家电遥控，整理发射模块、发射芯片、编码方式、功耗和天线选型。
面向无线遥控、门铃、安防报警、智能家居、小家电和传感器上报场景，按发射、接收、收发、低功耗和天线配套筛选型号。
常见问题
远-T4A适合家电遥控器适用、手持遥控器、低功耗按键发射端、无线模块天线匹配、结构空间受限设备。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
需结合供电（2.0-5.5V）确认。在电压和 IO 电平满足规格书要求时，DATA 输入可由 MCU GPIO 或编码芯片驱动。
还要确认编码协议、速率、电平时序和接收端输出逻辑，建议以联调测试为准。
页面或规格书中的距离参数可作为指定条件下的参考值。实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
远-T4A发射模块规格书_V1.7.pdf、远T4A FCC证书.pdf、远-T4A封装.pcbdoc。页面上的“立即购买”可进入购买链接；批量、替代型号或技术问题建议通过微信咨询确认。
