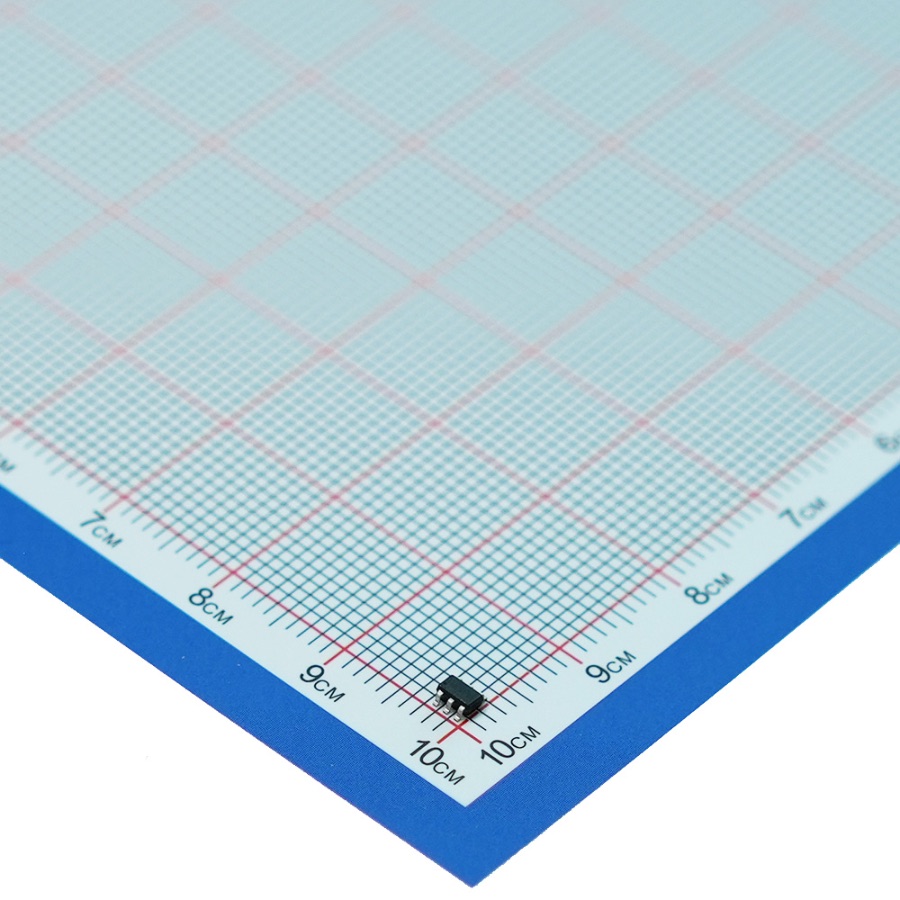

产品概述
LR670L 是一款面向小家电遥控接收板的 300-440MHz ASK/OOK 接收芯片，采用 SOT23-6 小型封装，典型工作电压为 5.0V。芯片集成射频接收、放大、滤波、自动增益控制与解调功能，从 DO 输出 CMOS 基带脉冲。
LR670L 适合空间与成本受限、主控侧采用 5V 供电的无线遥控接收设计。DO 不是 UART，也不直接输出已解析的地址或键值；接入 3.3V 或更低电压 MCU 前，必须先确认输入电平绝对最大额定值并设计电平兼容措施。
适配的控制板
智能卫浴控制板
适合 5V 主控侧的遥控接收前端；阀体、冲洗和加热动作由整机主控保护。
风扇与小家电
SOT23-6 封装便于布入紧凑控制板，DO 接主控定时器或外部中断进行解码。
灯具遥控板
用于灯具开关和档位遥控输入；调光方式、功率器件和安规设计由后级承担。
晾衣架控制板
提供遥控按键的基带脉冲，主控需增加地址过滤、电机限位、互锁和超时。
核心特点
5V 小家电控制板适配
工作电压 3.5-5.5V，典型 5.0V，便于接入常见 5V 家电主控电源。
SOT23-6 小型封装
六引脚表贴封装，将晶振、关断、数据输出和天线接口集中在紧凑器件上。
完整 ASK/OOK 接收链路
内部集成射频放大、混频、中频、AGC、滤波与解调，DO 输出基带脉冲。
低功耗关断
SHUT 高电平进入休眠，典型休眠电流 0.3uA。
技术参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|
| 频率范围 | 300 | - | 440 | MHz | ASK/OOK 接收应用。 |
| 接收灵敏度 | - | -110 | - | dBm | OOK 调制，典型条件。 |
| 工作电压 | 3.5 | 5.0 | 5.5 | V | VDD 与 GND 之间。 |
| 工作电流 | - | 4.5 | - | mA | 工作模式。 |
| 休眠电流 | - | 0.3 | - | uA | SHUT 高电平。 |
| 数据输出 | - | DO | - | - | CMOS 解调数据输出，不是 UART。 |
| 封装 | - | SOT23-6 | - | - | 表贴封装。 |
手机端可在表格区域左右滑动，查看最大值、单位和条件。
LR670L 的典型供电为 5V。DO 接入低压 MCU 时不能仅按“CMOS 输出”判断兼容，应核对 MCU 输入额定值并实测高低电平。

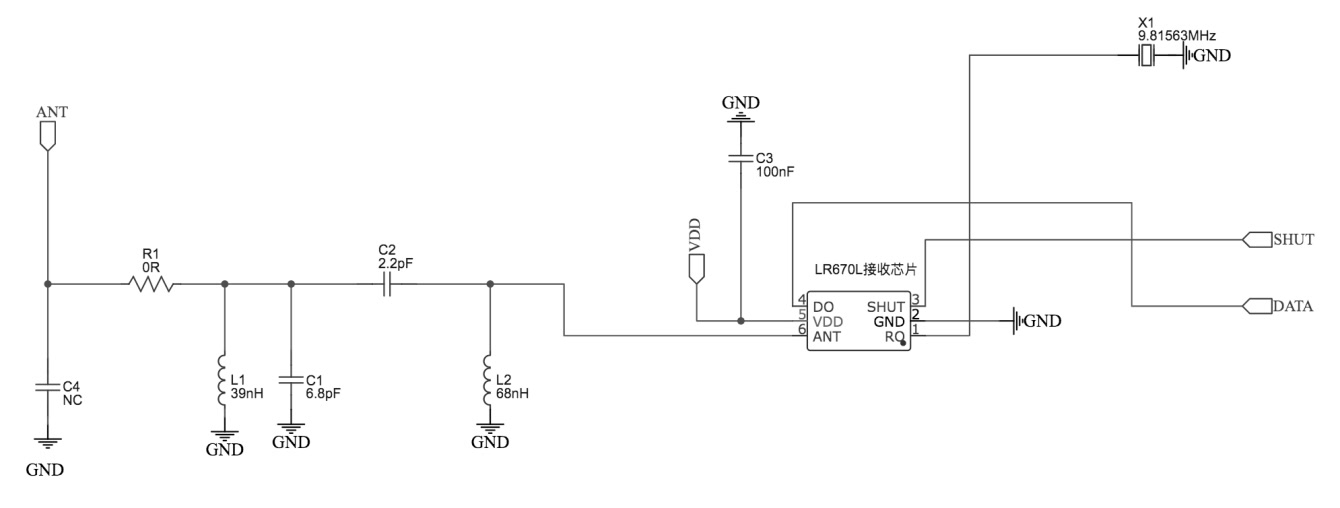

引脚定义与硬件连接
| 引脚 | 名称 | 类型 | 功能说明 |
|---|---|---|---|
| 1 | RO | 晶振 | 外接目标频段对应晶振。 |
| 2 | GND | 电源 | 系统地。 |
| 3 | SHUT | 输入 | 低电平工作，高电平关断。 |
| 4 | DO | 输出 | 解调数据输出，CMOS 电平。 |
| 5 | VDD | 电源 | 工作电压 3.5-5.5V，典型 5.0V。 |
| 6 | ANT | RF 输入 | 连接天线及射频匹配网络。 |
5V 主控与低压 MCU 接口
5V 主控系统
LR670L 典型 5V 供电，可与 5V 主控共地连接；仍应确认 DO 输入阈值、SHUT 控制电平和上电默认状态。
3.3V/低压主控
若 LR670L 以 5V 供电，DO 高电平可能超过低压 MCU 输入范围。建议增加分压、电平转换或钳位保护，并核对漏电与边沿速度。
频点与工作模式
| 项目 | 连接/参数 | 工程说明 |
|---|---|---|
| 315MHz 晶振 | 9.81563MHz | 配套 315MHz 匹配网络。 |
| 433.92MHz 晶振 | 13.52127MHz | 配套 433.92MHz 匹配网络。 |
| 工作模式 | SHUT 低电平 | DO 输出解调数据。 |
| 休眠模式 | SHUT 高电平 | DO 不输出有效接收数据。 |
PCB 与整机验证
射频与晶振布局
ANT、匹配网络和 RO 晶振靠近芯片；避免与 DC-DC 电感、继电器触点和高速数字线平行。
电源去耦
VDD 近端放置 100nF 去耦电容，供电和地回路保持短、宽，并与大电流负载回流分开。
DO 解码
由 MCU 测量同步与数据脉宽，增加地址白名单、重复码过滤、超时和负载安全逻辑。
整机确认
在真实发射端、天线、外壳、负载动作和低压/高温条件下验证接收效果。
资料下载
- LR系列接收芯片使用说明.zip
- LR670L接收芯片规格书_V1.2.pdf
相关知识文章
讲清DAT脉冲、TIM1计时、EXTI解码、两帧校验、学习码和移植调试。
从裸板测试、天线位置、电源纹波和现场干扰一步步排查距离问题。
相关选型专题
按遥控接收、低功耗接收、开关量输出、串口键值输出和接收芯片方案梳理接收端选型。
面向无线遥控、门铃、安防报警、智能家居、小家电和传感器上报场景，按发射、接收、收发、低功耗和天线配套筛选型号。
常见问题
LR670L适合灯遥控适用、遥控开关、接收控制板、学习配对类产品、遥控器、接收控制板、批量嵌入式产品。选型时建议同时确认频率、供电、接口/输出方式、结构尺寸和实际通信距离。
接收类模块通常负责射频接收和数据输出，是否能识别具体遥控协议取决于后端解码芯片或 MCU 软件。使用前需确认频率、调制方式和编码协议匹配。
同频并不代表一定兼容，还需确认输出电平、接口形式、编码协议和引脚定义。
实际距离会受天线、供电、外壳、安装高度、同频干扰、数据速率和接收端性能影响，建议按整机环境实测。
LR系列接收芯片使用说明.zip、LR670L接收芯片规格书_V1.2.pdf。页面上的“立即购买”可进入购买链接；批量、替代型号或技术问题建议通过微信咨询确认。
